Надежно зарекомендовавший себя станок давно используют для выполнения фрезерных работ в 2D и 3D пространстве. В гравировальных работах и резьбах по дереву, различных отраслях промышленности, бизнесе и хобби. Основное использование — это изготовление дверей, мебели и элементов изделий в фасадах, ювелирных мастерских, изготовление сувениров, скульптур и многое другое.
Виды обрабатываемых материалов
Основное использование в обработке дерева, ДСП, МДФ, фанеры, любых полистиролов, искусственного камня, акрилового стекла и оргстекла, модельного пластика, цветного металла.
Схема обработки
Комплектация
№
Наименование
Кол-во, шт.
Примечание
1
Электрошпиндель HQD, Китай.(воздушное охлаждение)
1
5.5 кВт 18 000 об/мин
2
Частотный преобразователь для плавного изменения оборотов электрошпинделя
1
3

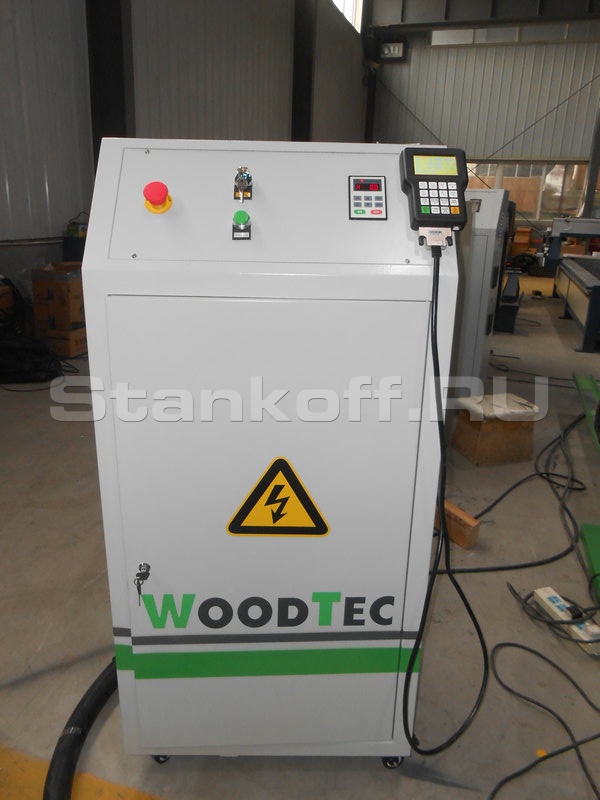

Шкаф с электрокомпонентами станка
1
4
Ручной пульт управления станком Rich Auto
1
A11 version
5
Датчик измерения и калибровки инструмента
1
Ручное позиционирование
6
Вакумный стол с «T-пазами» для возможности механической фиксации и сверх быстрой вакуумной.
Линейные направляющие прямоугольного сечения по оси X,Y и Z (комплект)
3
9
Передача при помощи косозубых реек по осям Y, Z (комплект)
2
10
Шарико-винтовая передача по оси Z
1
11
Набор фрез для обработки дерева/МДФ/ДСП
1
12
Набор цанг (фиксация гайкой)
1
ER32
13
Набор гаечных ключей для обслуживания станка
1
14
Струбцина для механического крепления деталей
8
15
Ящик с ЗИП
1
16
Аспирационный кожух на шпиндель.
1
17
Лицензионное программное обеспечение
1
на русском языке
18
Руководство пользователя
1
на русском языке
Конструктивные особенности
Цельносварная станина
Станина станка выполнена из толстостенных прямоугольных труб, что наряду с большим количеством поперечных балок, обеспечивают отличный уровень жесткости и виброустойчивости.
За счет повышенной устойчивости и жесткости обеспечивают высокую точность перемещения портала и высокооборотного шпинделя по осям Х, Y, Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.
Высокопрецизионные шариковинтовые пары
За счет полного исключения люфта обеспечивается высокоточное перемещение портала, суппорта и шпинделя по оси Z при выполнении обработки по программе с использованием ЧПУ сложных изделий с высокой степенью точности.
Косозубая рейка по осям Х и У
Перемещения по осям Х и Y нас станке используется косозубая рейка. Это решение позволяет добиться высоких скоростных показателей без ущерба точности обработок.
Вакуумный рабочий стол с «Т» - пазами для механического крепления
Алюминиевый рабочий стол покрытый износостойким пластиком, специально разработанным для совместного использования с вакуумным насосом. Такой стол позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции 5,5 кВт. Также заготовку на стол можно крепить механически при помощи струбцин, для этого стол разделили на 4 зоны с помощью Т-образного профиля. В отличии от многих этот вакуумный насос роторно-пластинчатого принципа, который работает в разы дольше чем все конкуренты.
Вакуумный насос роторно-пластинчатого типа
В комплекте со станком поставляется современный вакуумный насос роторно-пластинчатого типа мощностью 5.5 кВт и производительностью 160 м3/час.
В основу конструкции шпинделя положены лучшие конструктивные решения ведущего мирового производителя шпинделей - компании HSD (Италия). Высокая частота вращения (18 000 об/мин) и оптимальная мощность (5,5 кВт) дает возможность осуществлять обработку деталей из древесины, а также ДСП, МДФ, пластика, акрилового стекла и других материалов для изготовления мебели, дверей, рекламной и сувенирной продукции с высоким качеством.
Шпиндель охлаждается воздушно, что является современным способом (никаких ведер и баков с водой за которыми нужно следить).
Высокоточные шаговые двигатели
Для перемещения по всем осям в конструкции станка применены промышленные шаговые двигатели, точность и надежность которых обеспечивает бесперебойную работу и стабильно высокое качество выпускаемой продукции.
Датчик измерения и калибровки длины инструмента
Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.
Пульт управления (RICH AUTO A11)
Удобный и эргономичный пульт управления, предназначен для управления станком в ручном режиме. Значительно облегчает работу оператора во время настройки станка, а также снижает риск повреждения оборудования в процессе обработки. Позволяет загружать программы обработки непосредственно с флэш-носителей не используя специально установленный компьютер.
Пылеулавливающий агрегат
Станок укомплектован пылеулавливающим агрегатом, что является несомненным преимущество по отношению к станкам других производителей.

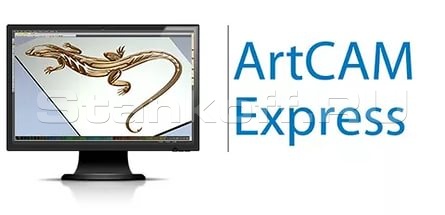

Программное обеспечение «ArtCAM Express»
Кроме продажи надежного станка с ЧПУ мы поможем вам в:
Вакуумный и механический с «Т»- пазами крепления 4 зоны, вакуумный насос 5.5 кВт (160м3/ч)
Тип электродвигателей перемещения
шаговые
Скорость рабочего хода, м/мин
0-10
Скорость холостого хода, м/мин
0-17
Частота вращения шпинделя, об/мин
0 – 18 000
Мощность шпинделя, кВт
5,5
Тип охлаждения шпинделя
воздушное
Тип цанги
ER32
Посадочный диаметр инструмента, наибольший, мм
20
Напряжение, В
380
Частота тока, Гц
50
Общая установленная мощность, кВт
13,5
Габаритные размеры станка в упаковке, мм
2950х2050х1650 мм
Масса станка (брутто), кг
1300
