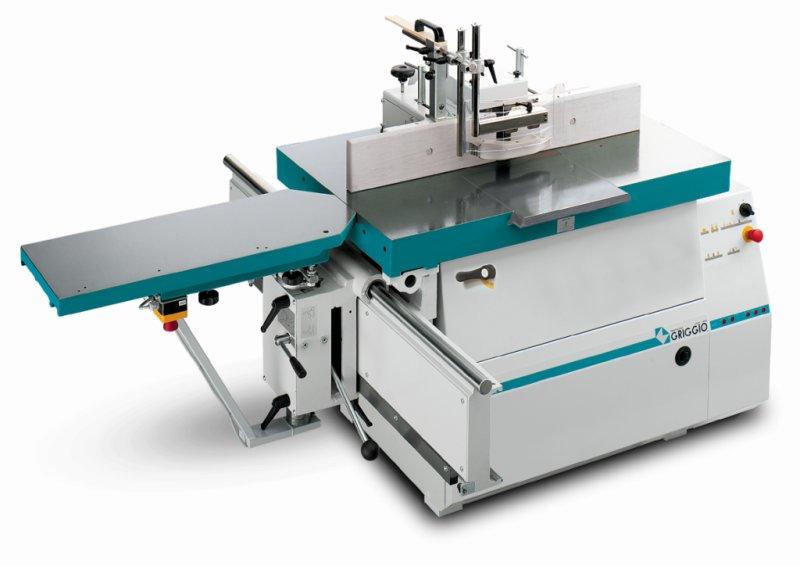

Фрезерный станок с наклонным шпинделем Т 45

Одним из фрезерных станков компании GRIGGIO, имеющих наклонный шпиндель, является фрезерный станок GRIGGIO Т 45 с возможностью наклона шпинделя от –30° до +45°. Это позволяет выполнять не только плоское и профильное строгание кромок деталей, обгон по периметру щитов, коробок, рамок, но и изготавливать за несколько проходов сложные изделия.

Преимуществом станка является несколько скоростей вращения шпинделя, наибольшая из которых составляет до 10.000 оборотов в минуту. Работа с высокими скоростями обеспечивает качественную линию реза. Наклон и подъем шпинделя осуществляются моторизированным способом. Фрезерный станок GRIGGIO Т 45 поставляется с диаметром шпинделя разных размеров, что влияет на длину реза.

Необходимый диаметр шпинделя необходимо уточнить при заказе. Особенностью фрезерных станков по дереву является наличие стола с подвижным сектором, что создает максимальные удобства при работе, и регулируемой направляющей защиты шпинделя с цифровым визуализатором на выходе и смещением положения в зависимости от диаметра инструмента. Фрезерный станок с наклонным шпинделем –30°+45° GRIGGIO Т 45 имеет автоматический запуск звезда-треугольник.

В комплект оборудования входят:

- Регулируемая направляющая с 3-мя регулировками и зубчато-реечной передачей
- Алюминиевые щечки для направляющей
- Механический счетчик на выходе заготовки
- 2 аспирационных отверстия диам. 120 мм
- Моторизованные подъем и наклон шпинделя
- Цифровые индикаторы наклона и подъема шпинделя
- Автоматический запуск звезда-треугольник
- Шпиндель без паза
- Электрический норматив с тормозом

При заказе GRL - узла для отрезки штапика обязательно заказывать цифровые индикаторы для 3-х регулировок направляющей, потому что необходимо знать диаметр используемой фрезы, точное положение направляющей относительно центра шпинделя и величину снимаемого слоя. Может не многие знают, но в последнее время GRL был модифицирован: теперь он поставляется со счетчиком на горизонтальной оси, это создает дополнительные удобства в работе. Теперь при переходе от одной операции к другой, меняя диаметр инструмента, вы легко и быстро переустановите узел относительно направляющей.

Опции

• Боковая шипорезная каретка Т - 2 положения
• TPL - два удлинения стола(в комплект поставки входит и переднее расширение)
• PL - один удлинитель стола
• Защита от возврата зоготовки
• Сменный шпиндель МК5
       при диам. 30-35 мм полезная высота 140 мм
       при диам. 40-50 мм полезная высота 160 мм
• Дополнительная вставка другого диаметра для МК5
• Дополнительная вставка - шпиндель со сверлом
• Дополнительная цанга (диам. от 4 до 20 мм)
• Направляющая линейка со счетчиками
• Суппорт для исключения направляющей или узла отрезки штапика из рабочей зоны
• Алюминиевые щечки для направляющей (вместо деревяных)
• Регулируемая направляющая AIGNER (в цену входят алюминиевые щечки)
• Револьвер 5 механических упоров для каретки(T-TR) (для программирования глубины шипа)
• Револьвер 6 механических упоров для направляющей (требуется наличие 3-х регулировок)
• Защитный щиток СЕ
• Защита шпинделя для обгонки по контуруPATENT TAPOA СЕ
• Защитный колпак для шипорезания(для T-TR-TC)
• 3 упора быстрого позиционированиядля линейки на шипорезной каретке Т
• Реверс вращения шпинделя
• 2 электронных счетчика для подъема и наклона шпинделя
• Инвертер для бесступенчатой смены скорости
• Регулируемая навесная панель управления
• Электронный программатор по 2-м (подъем и наклон) или 3-м (подъем, наклон и направляющая линейка)
• Монтаж податчика
• Узел отрезки штапика GRL(обязательно: направляющая со счетчиками + 1 удлинение стола для версии Т)
  - диам. пилы 200 мм, посадочный 30 мм
  - частота вращения 6000 об./мин
  - мощность мотора 3 лс (2,2 кВт)
  - вертикальная регулировка - пневматическая; горизонтальная - маховиком
• Усиленный мотор 7,5 кВт

Подвижн. сектор	Дисплей	С кареткой Т и PL
C кареткой Т	Digit 4	Program 4
Щечки Aigner	Навесная панель	Обгонка по конт.
