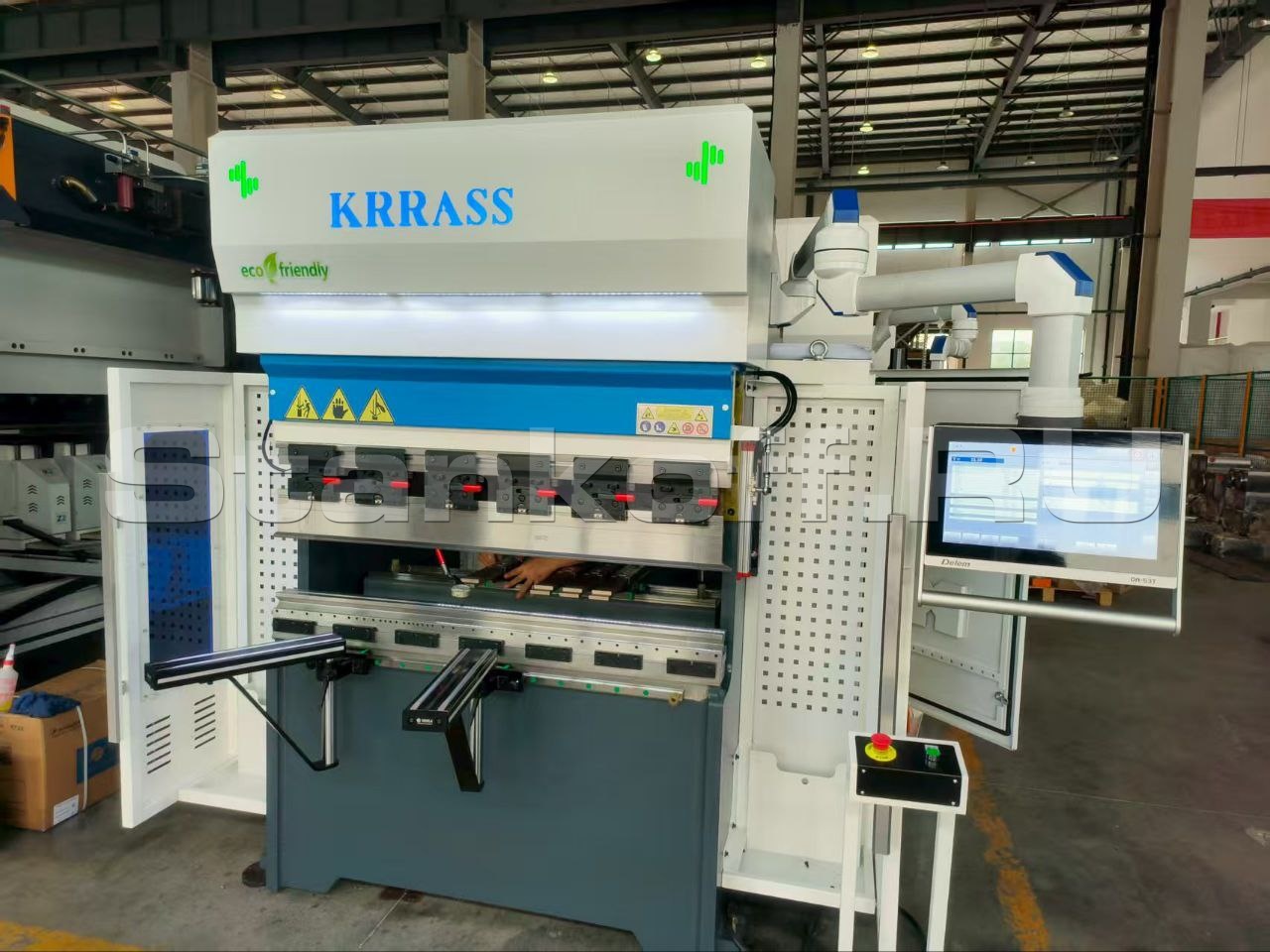

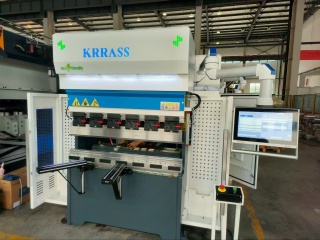

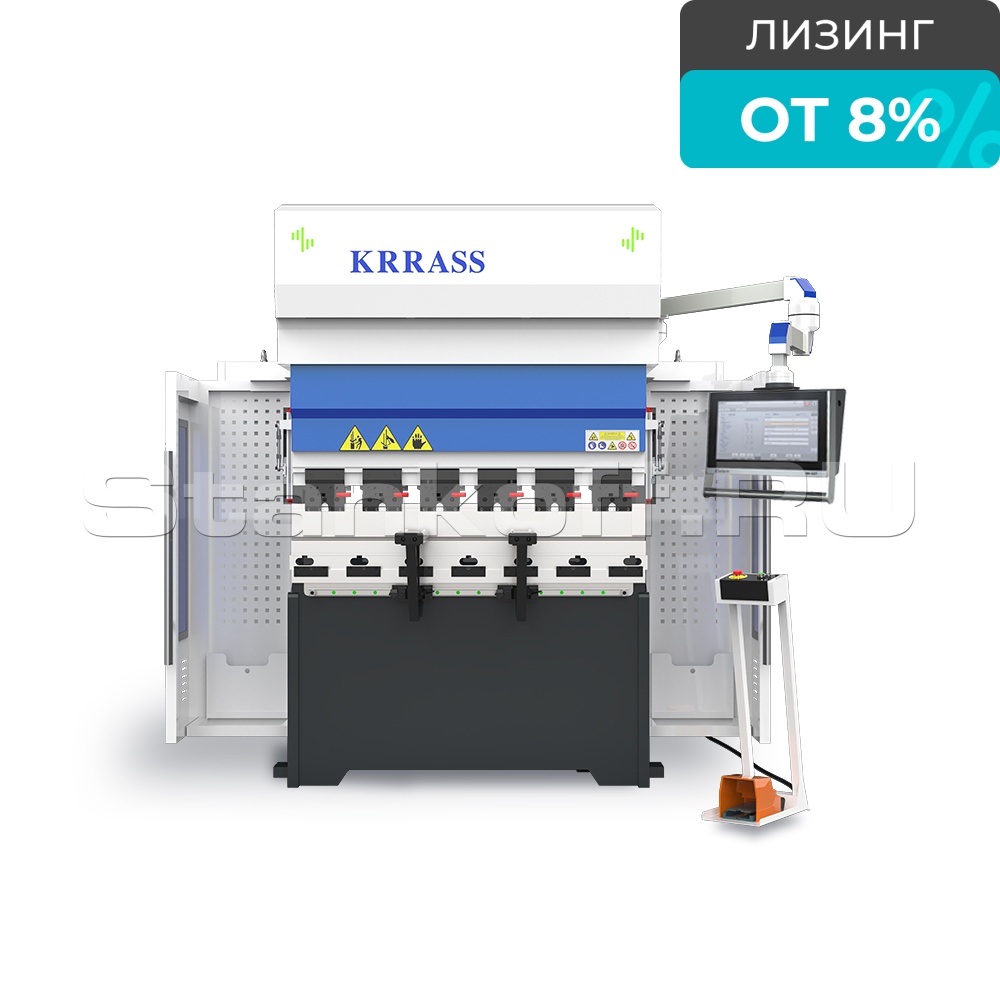

Электрический листогибочный пресс EPP 35/1350 6 axis

Name: Электрический листогибочный пресс EPP 35/1350 6 axis
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Данил Киряшин

+7 995 888-10-36

Хотите мы Вам перезвоним?

Электрический листогибочный пресс EPP 35/1350 6 axis — это высокоточный, энергоэффективный и экологичный станок. Оборудование сочетает в себе преимущества высокой точности, надежности, экологичности и энергоэффективности, что делает его передовым решением для современных производств.

Сварная конструкция из стальных листов, обработанная на высокоточном оборудовании для обеспечения стабильности и долговечности. Поверхность станка покрывается импортной антикоррозийной грунтовкой и финишным покрытием. Для устранения остаточных внутренних напряжений применяются методы поверхностного дробеструйного упрочнения и другие технологические процессы, что гарантирует долговременную стабильность геометрической точности станка.
Электрическая система с серводвигателем и шарико-винтовой передачей, обеспечивающая точный контроль перемещений. Передает движение прецизионной шарико-винтовой паре через редуктор серводвигателя и управляет ползуном с высокой точностью благодаря обратной связи от решетчатой линейки, обеспечивая синхронную работу левой и правой сторон.
Потребление энергии в 4 раза ниже, чем у традиционных гидравлических станков. Отсутствие гидравлики исключает утечку масла и загрязнение;
Левые и правые шарико-винтовые пары интегрированы с рамой через посадочные места подшипников. Ползунная плита соединена с гайкой винтовой пары посредством седла гайки и сферической накладки, а также фиксируется на раме с применением регулируемой прямоугольной направляющей пары с функцией самосмазки. Такое конструктивное решение обеспечивает возвратно-поступательное движение ползуна без перекосов и дисбаланса, которые могут возникнуть из-за механических или электрических неисправностей, предотвращая повреждение или разрушение шарико-винтовой пары;
Решетчатые линейки, установленные по обеим сторонам станка, точно измеряют расстояние между ползуном и рабочим столом. Магнитная шкала, соединенная с верстаком через С-образную раму, снижает влияние деформации рамы на позиционирование ползуна. Данные о положении передаются в ЧПУ, которое корректирует работу привода. Такая конструкция повышает устойчивость к эксцентриковой нагрузке и предотвращает отклонения в работе;
Современная ЧПУ-система регулирует все этапы работы, увеличивая скорость и эффективность гибки в 2 раза по сравнению с гидравлическими аналогами;

Конструктивные особенности

Станина

• Изготавливается с применением автоматизированной сварки, включая сварочные аппараты и роботов. После сварки проводится процесс снятия остаточных напряжений с помощью вибрационной обработки.
• Для обеспечения высокой точности вся станина проходит механообработку на 5-осевых станках с ЧПУ, где фрезеруются опорные поверхности и монтажные отверстия.
• Благодаря этим технологическим процессам достигается высокая геометрическая стабильность конструкции, что гарантирует долговечность и надежность станка в эксплуатации.

Система позиционирования ползуна – Y1, Y2

Пресс разработан и изготовлен с применением новейших технологий. Он оснащен передовой системой чисто электрического управления, которая напрямую приводит в движение прецизионную шарико-винтовую пару для перемещения вверх и вниз (ось Y) через редуктор серводвигателя. Управление осуществляется посредством точной решетчатой линейки, обеспечивая синхронную работу левой и правой сторон ползуна.

Система привода

• Простота и надежность – прямая передача упрощает сборку и повышает надежность.
• Низкий уровень шума – отсутствие дополнительных механических узлов снижает шум при работе.
• Меньше деталей – ниже вероятность поломок – исключена необходимость в механизме синхронизации и компонентах шпиндельного узла.
• Высокая скорость и эффективность – шпиндель с частотой 4000 об/мин работает быстрее и экономичнее.
• Быстрый запуск – абсолютный энкодер устраняет необходимость поиска нулевого положения при включении.
• Управление синхронизацией левой и правой сторон ползуна осуществляется с помощью решетчатой линейки.

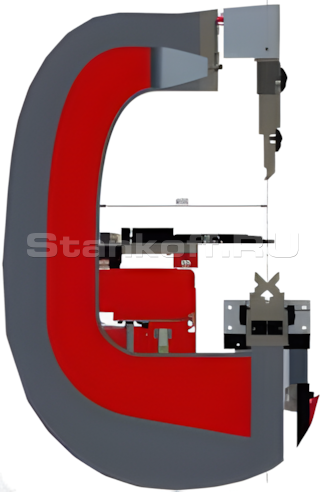

Увеличенный ход

Возможна гибка глубоких профилей с использованием удлиненного инструмента, а также удобное извлечение деталей с фронтальной стороны станка.
• Глубина зева станка составляет 0 мм, что обеспечивает значительное пространство для гибки;
• Оборудование комплектуется верхним инструментом и матрицами европейского стандарта;
• Высота открытия составляет 470 мм, что является инновационным решением для листогибочных прессов.

4-х осевой задний упор

Выполнен на прочной конструкции, что гарантирует высокую повторяемость и точность позиционирования осей. ЧПУ-управляемый задний упор автоматически регулирует оси X (глубина) и R (высота), обеспечивая точное позиционирование материала и, как следствие, более высокое качество готовых изделий.
Преимущества:
• Высокая скорость свободного падения;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Минимальный уровень шума;
• Точные сервоуправляемые оси X и R;
• Автоматическая регулировка осей Z1, Z2;
• Высокая скорость перемещения благодаря линейным направляющим HIWIN;
• Приводится в движение серводвигателями и приводами DELTA;
• Полный комплект прижимных пальцев на двойной линейной направляющей;
• Скорость оси X до 800 мм/с, точность – до 0,01 мм.

Система быстрой замены инструмента Speed Grip

Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.

Полный электропривод

Электрический листогибочный пресс работает на 100% за счёт электрической энергии, в отличие от традиционных гидравлических и гибридных прессов. Это означает отсутствие гидравлического масла, управляющих клапанов и задержек в рабочих циклах.
Преимущества:
• Упрощённое обслуживание;
• Повышенная на 30% производительность;
• Экономия энергии до 50% по сравнению с гидравлическими прессами;
• Скорость выше на 30%, сокращённое время отклика;
• Экологичность: работает на 100% электрической энергии, без гидравлического масла;
• Высокая производительность: быстрая смена направления, минимальные затраты на обслуживание;
• Продвинутая гибка с высокой точностью и надёжностью;
• Тихая работа, комфортные условия эксплуатации.

Система ЧПУ SCS 800

Высокопроизводительный программируемый контроллер с реальным временем обработки и высокой масштабируемостью. Он обеспечивает гибкую автоматическую связь и расширение процесса гибки, повышая производственную эффективность и интеллектуальное управление, а также поддерживает высокоскоростную передачу данных через EtherCAT. Шестиосевое управление и автоматическое регулирование позволяют оптимизировать параметры гибки в процессе работы, обеспечивая плавный переход между быстрым опусканием и рабочим движением. Каждое действие процесса контролируется с высокой точностью. Совместимость с модулями расширения ввода-вывода с различными характеристиками позволяет реализовать дополнительные функции по запросу клиента.

Особенности:
• Высокоскоростное управление в реальном времени через EtherCAT;
• Поддержка расширений для вторичной разработки в соответствии с потребностями заказчика и доступностью библиотеки форм;
• Интегрированное управление роботом, дисплей и система управления ЧПУ, стандартная конфигурация — 6+1 осей;
• Используется высокочувствительный промышленный емкостной сенсорный экран;
• Экран имеет два варианта: ST и CT (настраиваемый логотип или стиль экрана);
• 18,5-дюймовый ЖК-дисплей с разрешением 1920x1080, адаптированный для промышленной эксплуатации;
• Саморазработанная и настраиваемая промышленная плата уровня EMC4, которая обеспечивает стабильную и надежную работу;
• Интегрированы функции: кнопка аварийной остановки, кнопка запуска двигателя, USB-интерфейс (для захвата экрана, обновления программного обеспечения и т.д.), зуммер, опциональное ручное колесо для электроинструмента;
• Русифицированное программное обеспечение.

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

Чертеж станка

Дополнительные опции

Система бомбирования

Система ЧПУ позволяет компенсировать деформации балки во время гибки, обеспечивая равномерность угла по всей длине заготовки.
Преимущества:
• Легкая реверсивность инструмента благодаря симметричной адаптации
• Быстрозажимное крепление матриц
• Подходит для матриц 4-V и одиночных V-образных матриц

Система защиты безопасности

Система DSP генерирует видимую лазерную защиту, соответствующую нормам EN12622. Лазерный луч защищает оператора пресс-тормоза от опасности быть зажатым между верхним и нижним инструментом.
Преимущества:
• Самые передовые лазерные системы;
• Функция гибки деталей с коробчатым профилем;
• Инновационный шаблон защиты инструмента и ограждения;
• Полностью контролируемая ножным педалью операция;
• Автоматическое выравнивание для автоматической гибки и обнаружения стенок короба;
• Сертифицировано CE;
• Запатентованный контроль процесса Type 4;
• Поддержка "безопасного освобождения" без повреждений в случае столкновения.

Страна изготовления: Китай

Усилие, Т	35
Длина гиба (A), мм	1350
Расстояние между стойками (B), мм	1300
Глубина зева (C), мм	0
Ход пуансона, мм	180
Макс. раскрытие (F), мм	470
Макс. расстояние по оси X, мм	600
Макс. расстояние по оси R, мм	150
Макс. скорость привода, мм/сек	200
Скорость гибки, мм/сек	0-30
Макс. скорость возврата, мм/сек	200
Мощность основного двигателя, кВт	2x7,5
Средняя мощность, кВт	2,3
Система управления ЧПУ	SCS 800-Taiwan
Габаритные параметры (ДхШхВ), мм	1650x1350x2250
Вес, кг	3500
