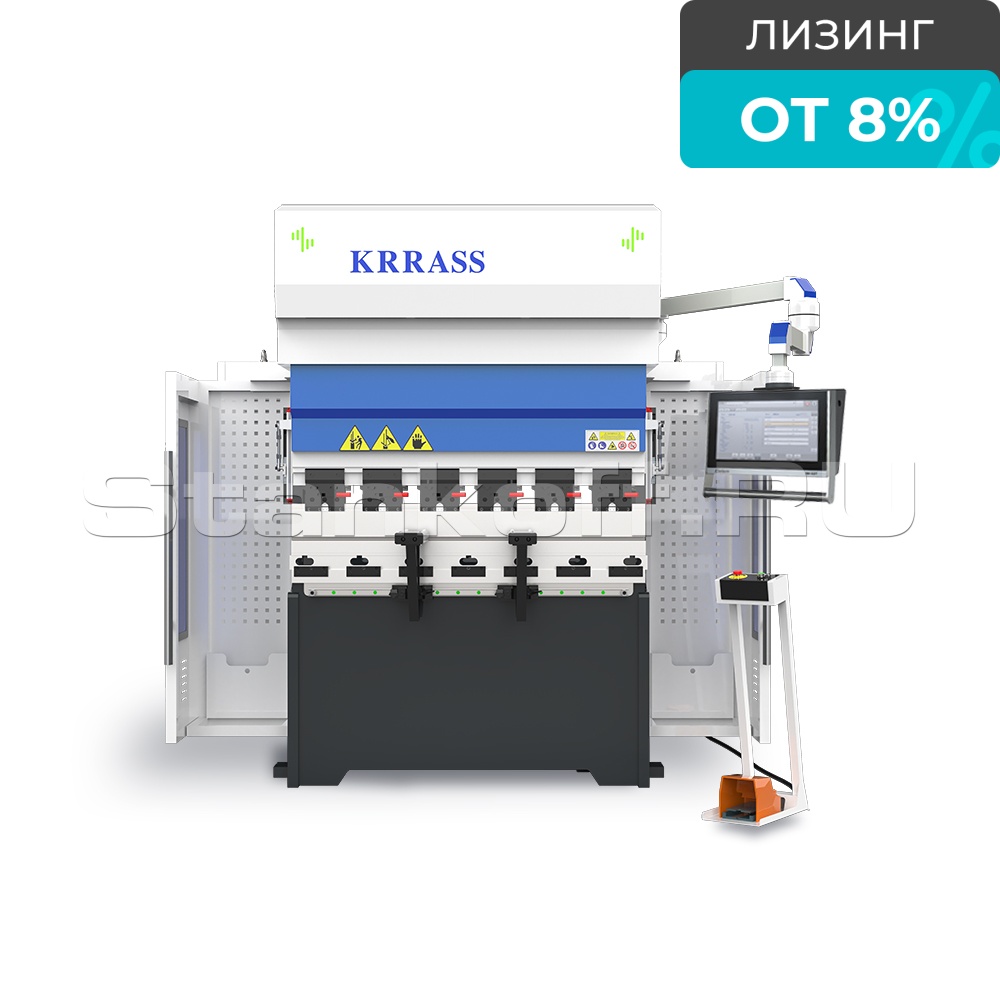

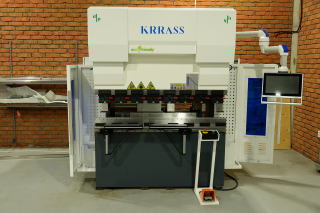

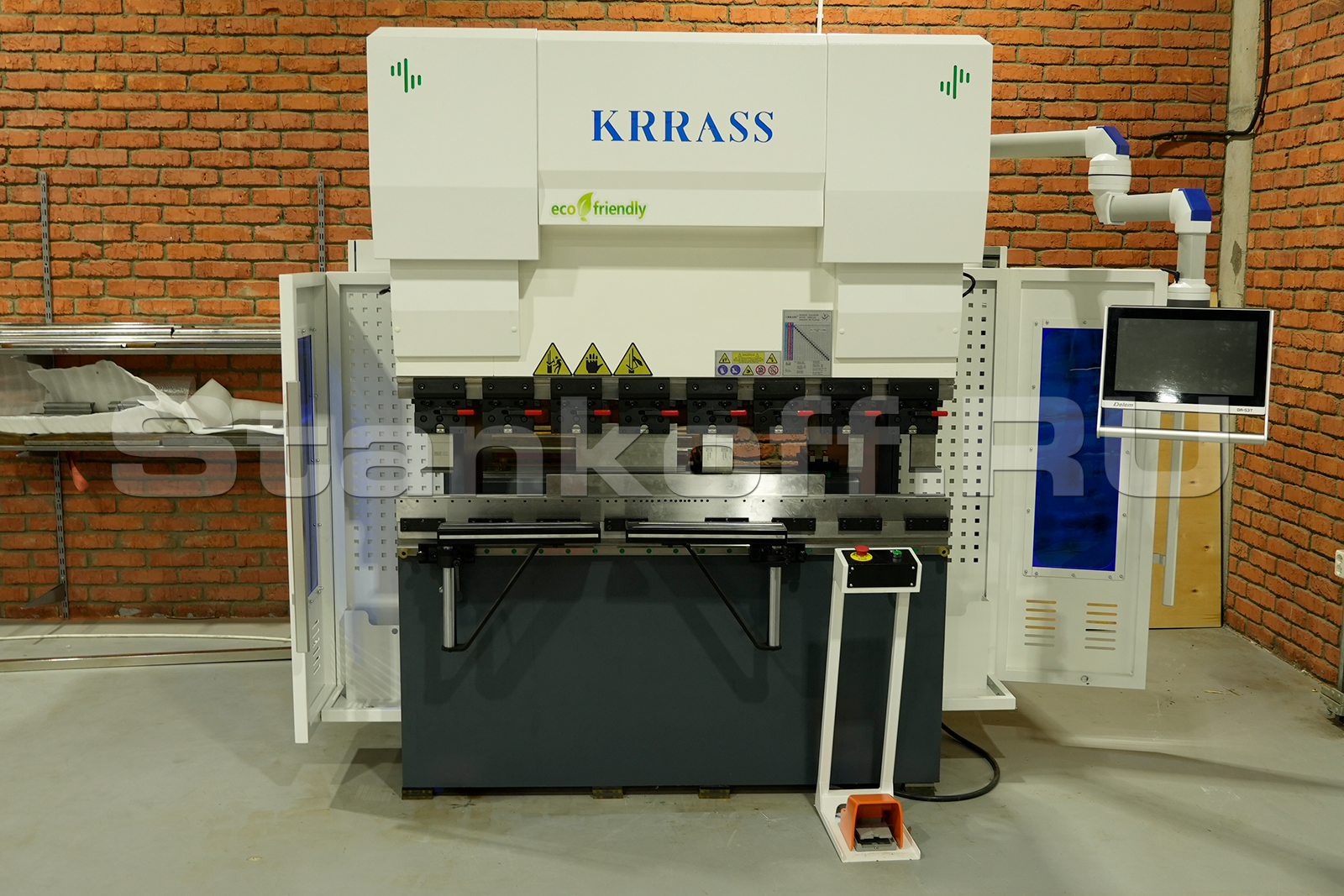

Электрический листогибочный пресс EPP 70/2050 6 axis

Name: Электрический листогибочный пресс EPP 70/2050 6 axis
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 965 597-44-70

Хотите мы Вам перезвоним?

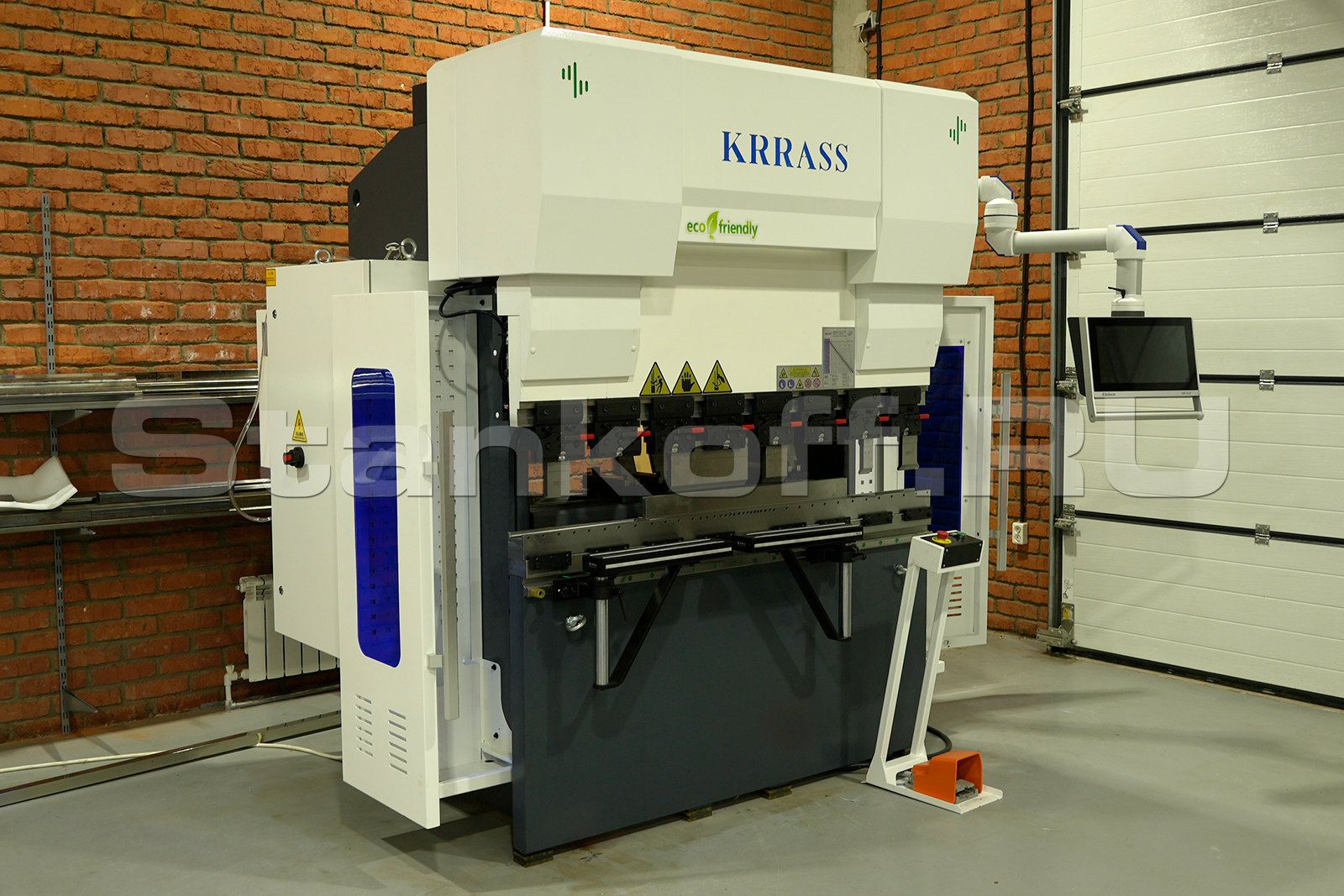

Электрический листогибочный пресс EPP 70/2050 6 axis — это высокоточный, энергоэффективный и экологичный станок. Оборудование сочетает в себе преимущества высокой точности, надежности, экологичности и энергоэффективности, что делает его передовым решением для современных производств.

Сварная конструкция из стальных листов, обработанная на высокоточном оборудовании для обеспечения стабильности и долговечности. Поверхность станка покрывается импортной антикоррозийной грунтовкой и финишным покрытием. Для устранения остаточных внутренних напряжений применяются методы поверхностного дробеструйного упрочнения и другие технологические процессы, что гарантирует долговременную стабильность геометрической точности станка.

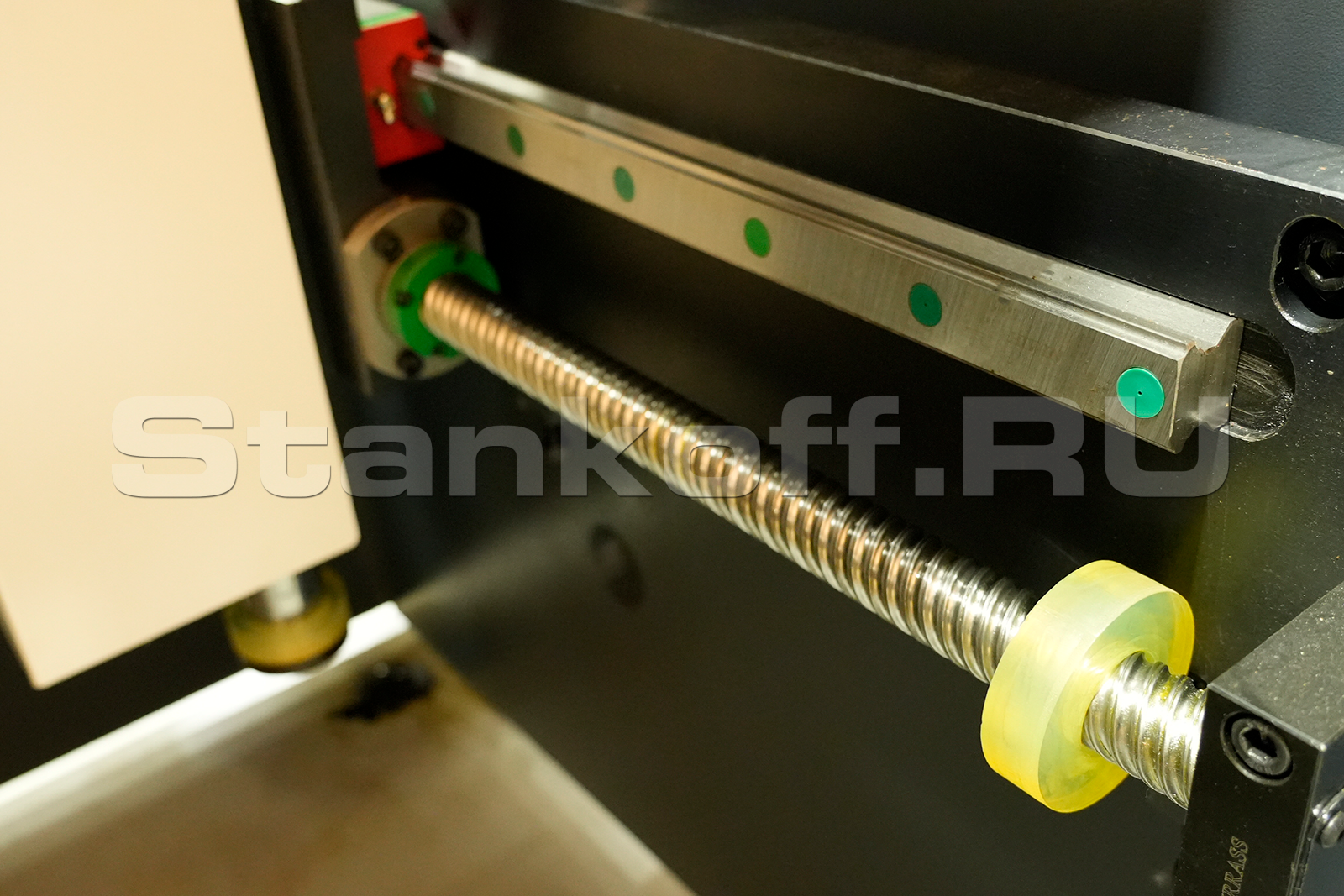

Электрическая система с серводвигателем и шарико-винтовой передачей, обеспечивающая точный контроль перемещений. Передает движение прецизионной шарико-винтовой паре через редуктор серводвигателя и управляет ползуном с высокой точностью благодаря обратной связи от решетчатой линейки, обеспечивая синхронную работу левой и правой сторон.
Потребление энергии в 4 раза ниже, чем у традиционных гидравлических станков. Отсутствие гидравлики исключает утечку масла и загрязнение;
Левые и правые шарико-винтовые пары интегрированы с рамой через посадочные места подшипников. Ползунная плита соединена с гайкой винтовой пары посредством седла гайки и сферической накладки, а также фиксируется на раме с применением регулируемой прямоугольной направляющей пары с функцией самосмазки. Такое конструктивное решение обеспечивает возвратно-поступательное движение ползуна без перекосов и дисбаланса, которые могут возникнуть из-за механических или электрических неисправностей, предотвращая повреждение или разрушение шарико-винтовой пары;

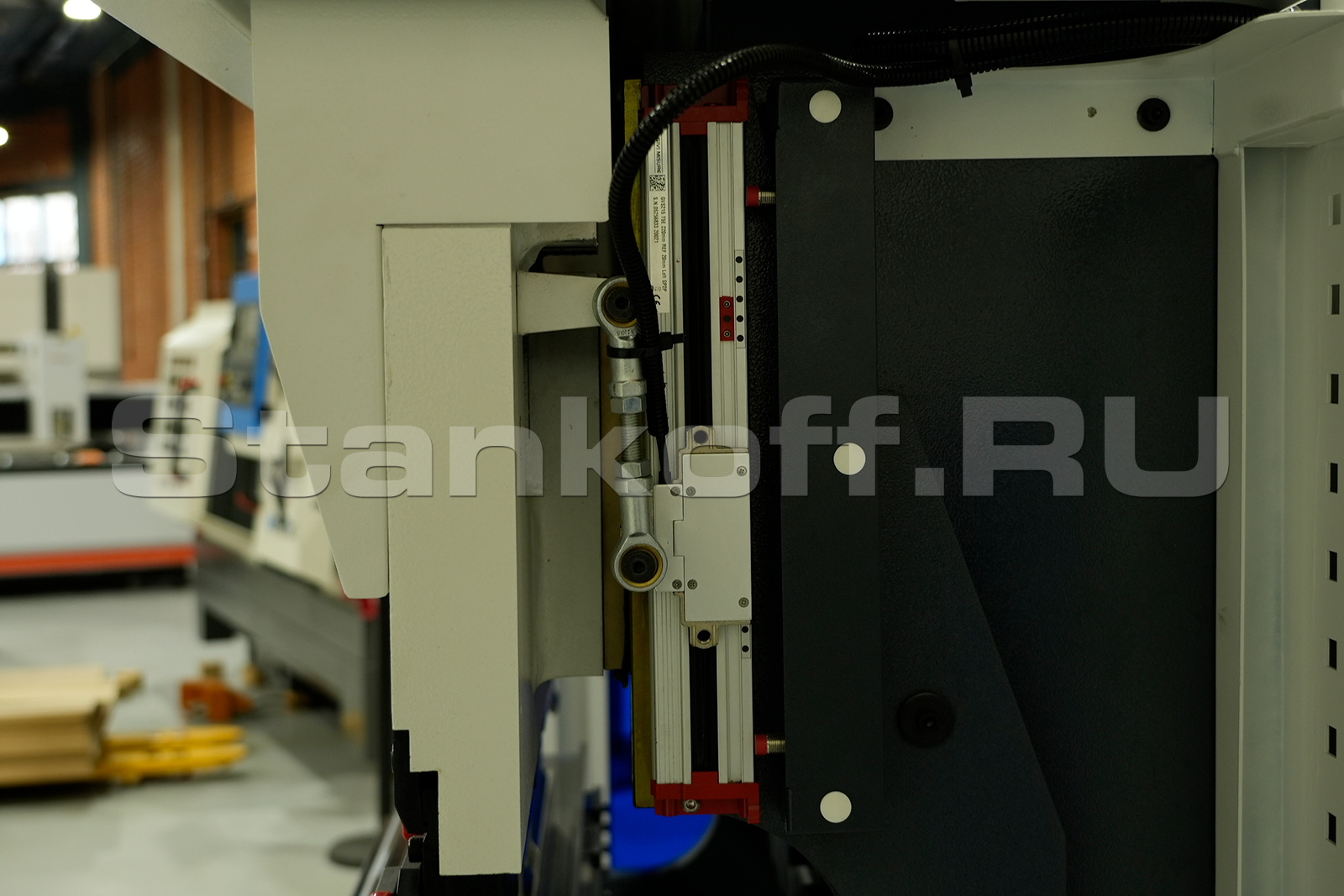

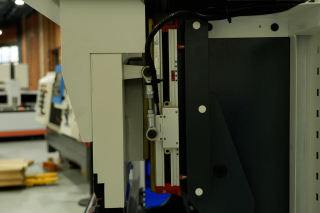

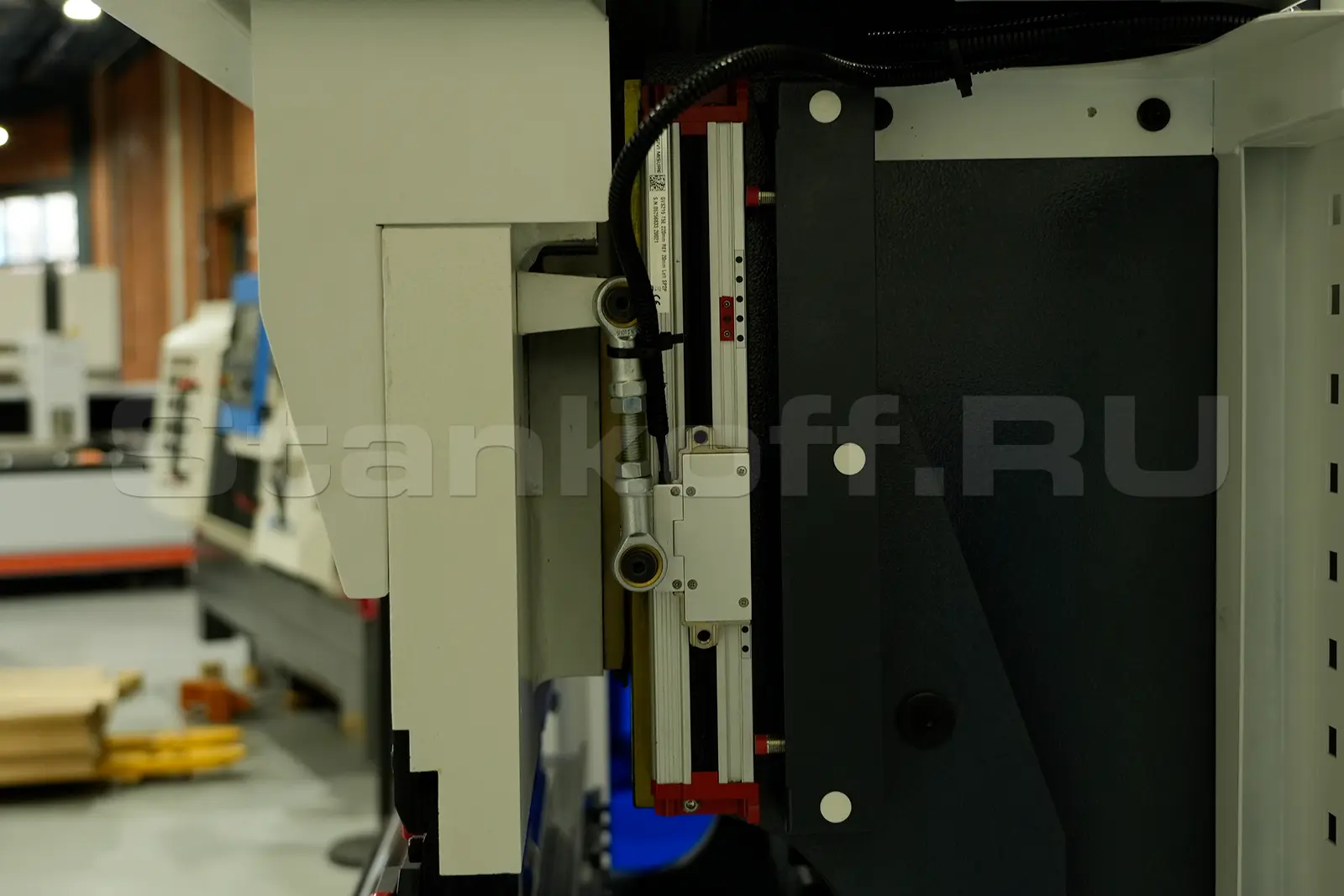

Решетчатые линейки, установленные по обеим сторонам станка, точно измеряют расстояние между ползуном и рабочим столом. Магнитная шкала, соединенная с верстаком через С-образную раму, снижает влияние деформации рамы на позиционирование ползуна. Данные о положении передаются в ЧПУ, которое корректирует работу привода. Такая конструкция повышает устойчивость к эксцентриковой нагрузке и предотвращает отклонения в работе;
Современная ЧПУ-система регулирует все этапы работы, увеличивая скорость и эффективность гибки в 2 раза по сравнению с гидравлическими аналогами;

Конструктивные особенности

Станина

• Изготавливается с применением автоматизированной сварки, включая сварочные аппараты и роботов. После сварки проводится процесс снятия остаточных напряжений с помощью вибрационной обработки.
• Для обеспечения высокой точности вся станина проходит механообработку на 5-осевых станках с ЧПУ, где фрезеруются опорные поверхности и монтажные отверстия.
• Благодаря этим технологическим процессам достигается высокая геометрическая стабильность конструкции, что гарантирует долговечность и надежность станка в эксплуатации.

Система позиционирования ползуна – Y1, Y2

Пресс разработан и изготовлен с применением новейших технологий. Он оснащен передовой системой чисто электрического управления, которая напрямую приводит в движение прецизионную шарико-винтовую пару для перемещения вверх и вниз (ось Y) через редуктор серводвигателя. Управление осуществляется посредством точной решетчатой линейки, обеспечивая синхронную работу левой и правой сторон ползуна.

Система привода

• Простота и надежность – прямая передача упрощает сборку и повышает надежность.
• Низкий уровень шума – отсутствие дополнительных механических узлов снижает шум при работе.
• Меньше деталей – ниже вероятность поломок – исключена необходимость в механизме синхронизации и компонентах шпиндельного узла.
• Высокая скорость и эффективность – шпиндель с частотой 4000 об/мин работает быстрее и экономичнее.
• Быстрый запуск – абсолютный энкодер устраняет необходимость поиска нулевого положения при включении.
• Управление синхронизацией левой и правой сторон ползуна осуществляется с помощью решетчатой линейки.

Увеличенный ход

Возможна гибка глубоких профилей с использованием удлиненного инструмента, а также удобное извлечение деталей с фронтальной стороны станка.
• Глубина зева станка составляет 300 мм, что обеспечивает значительное пространство для гибки;
• Оборудование комплектуется верхним инструментом и матрицами европейского стандарта;
• Высота открытия составляет 470 мм, что является инновационным решением для листогибочных прессов.

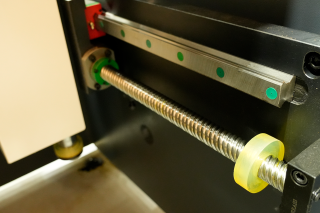

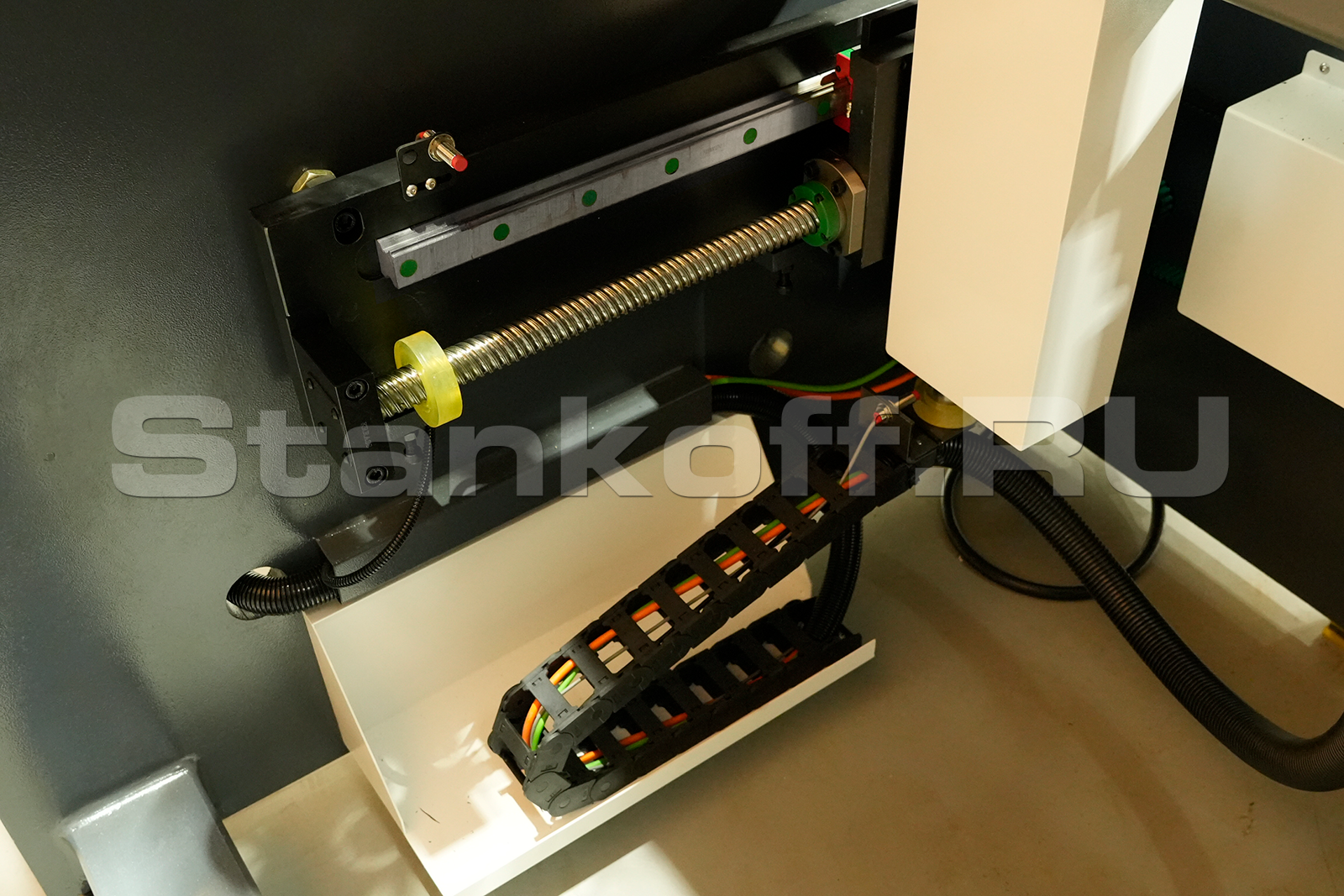

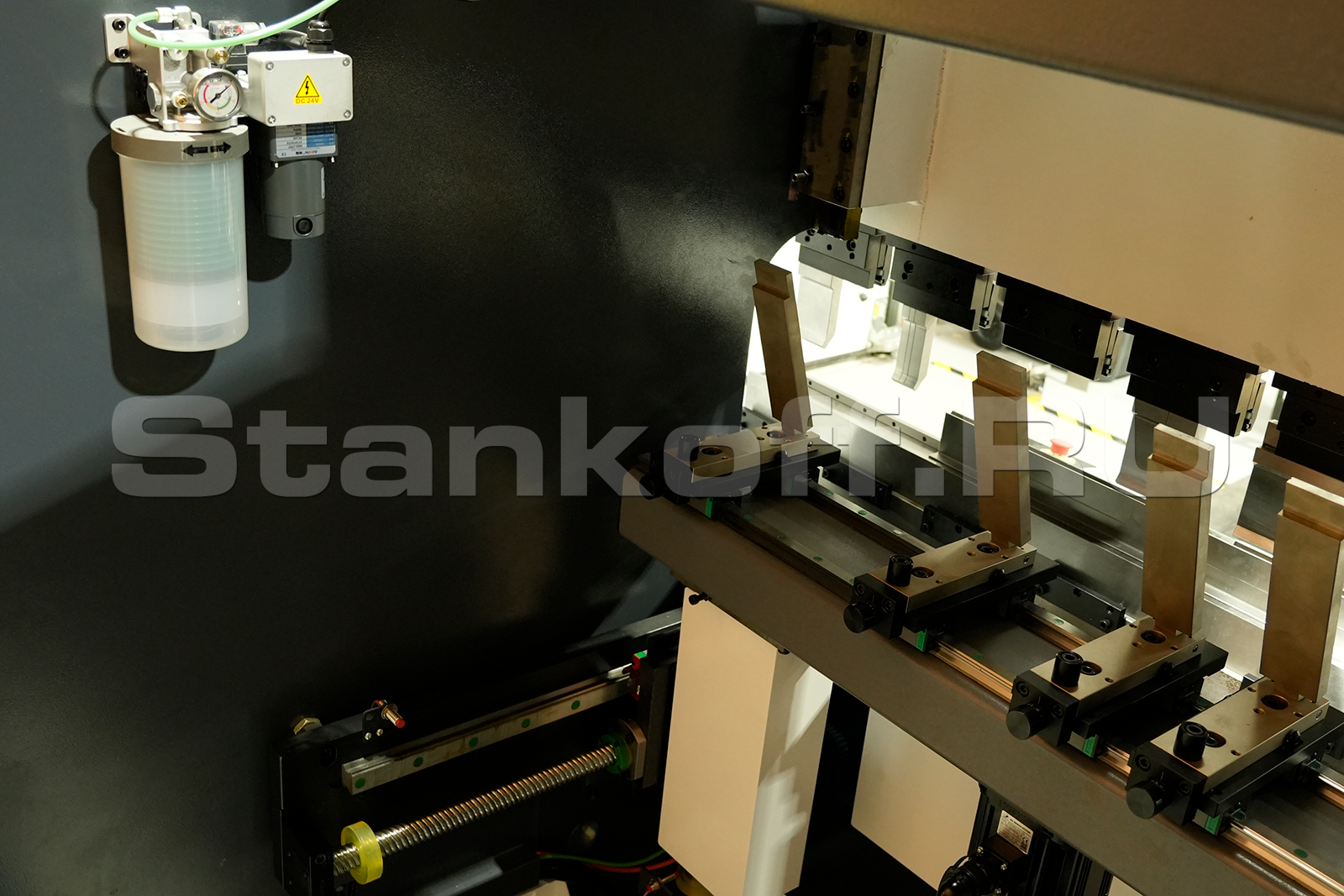

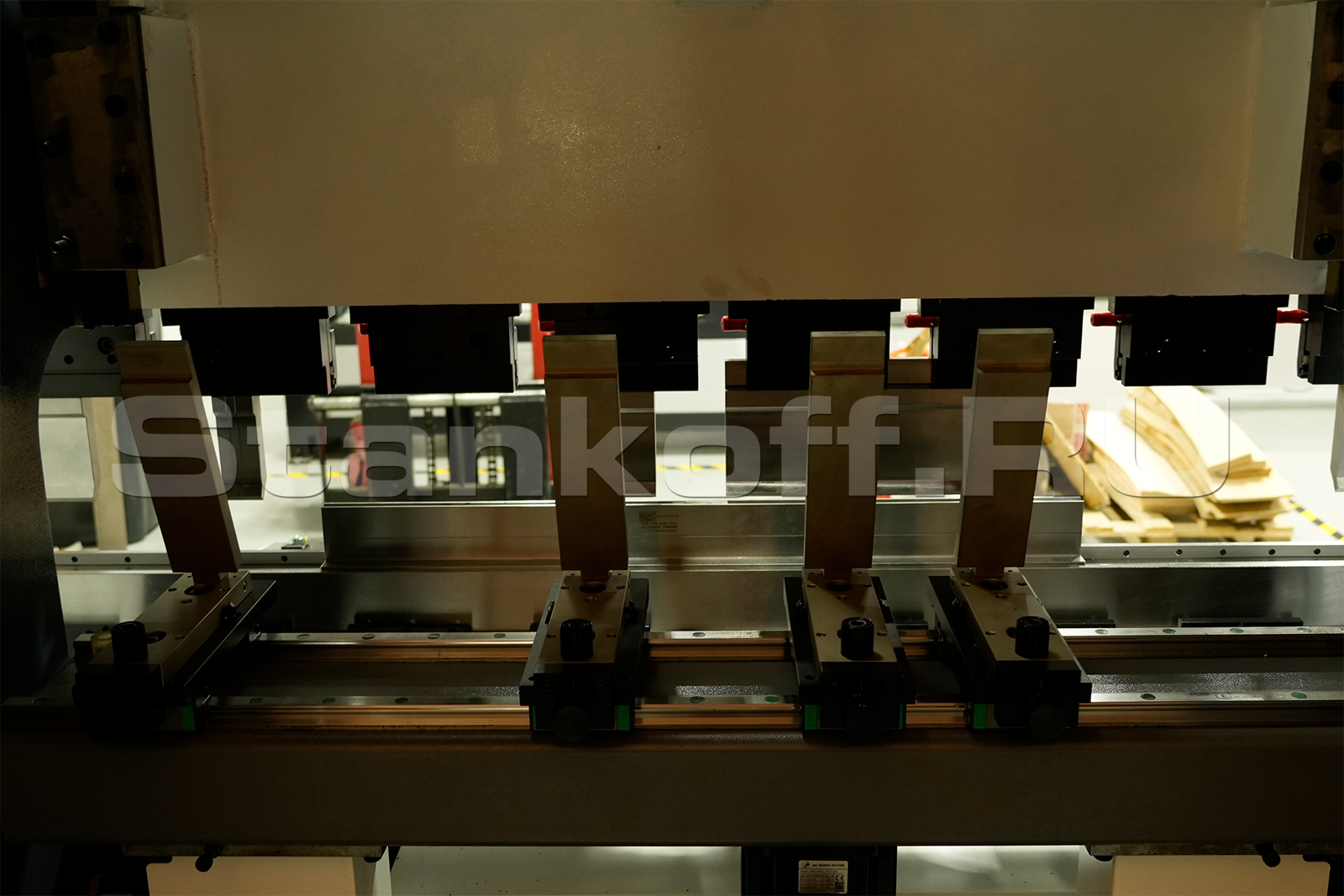

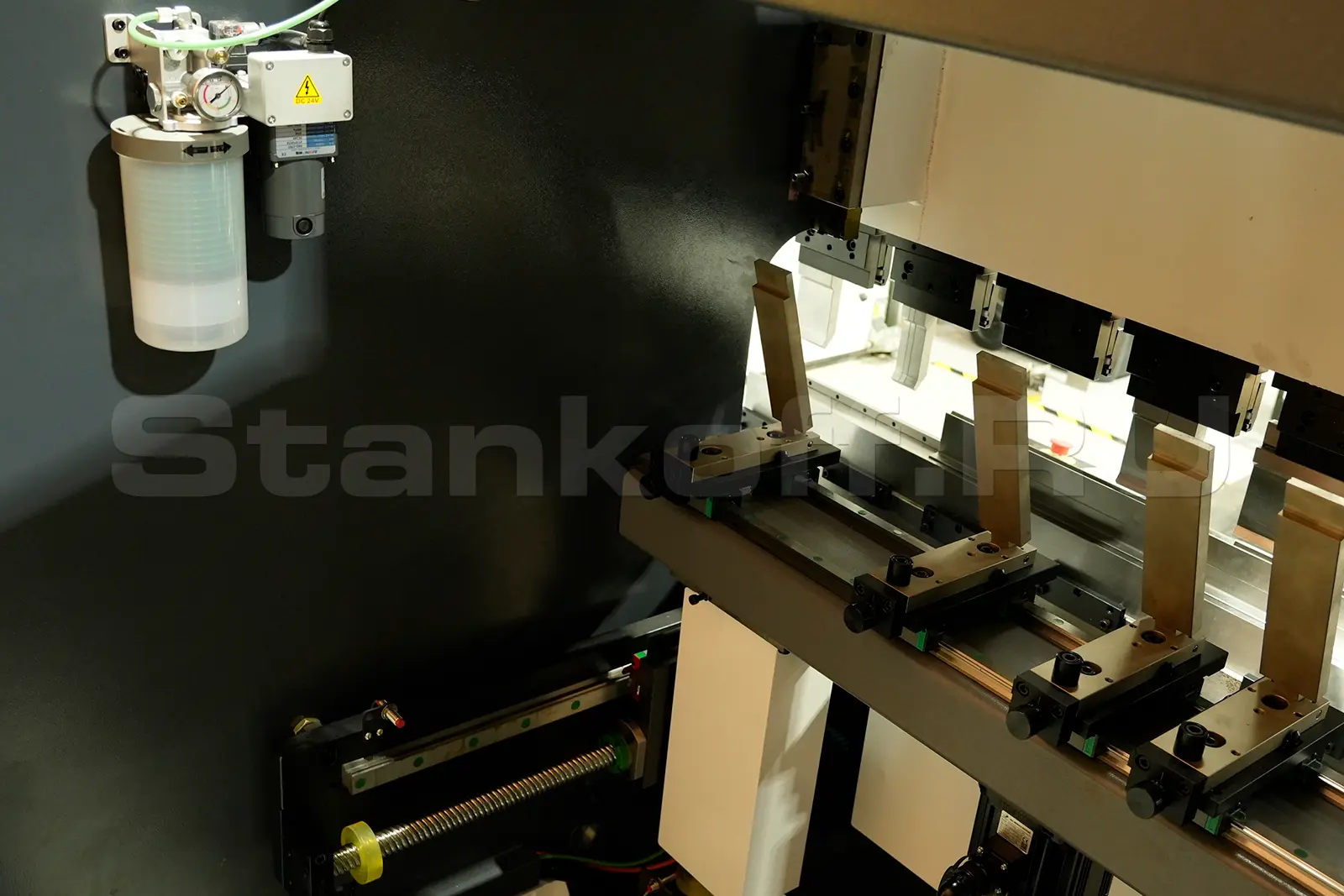

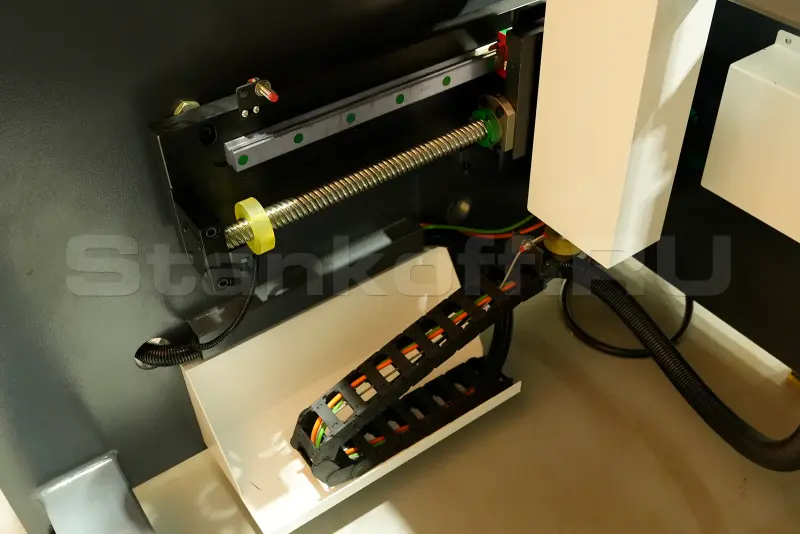

4-х осевой задний упор

Выполнен на прочной конструкции, что гарантирует высокую повторяемость и точность позиционирования осей. ЧПУ-управляемый задний упор автоматически регулирует оси X (глубина) и R (высота), обеспечивая точное позиционирование материала и, как следствие, более высокое качество готовых изделий.
Преимущества:
• Высокая скорость свободного падения;
• Высокая скорость гибки;
• Высокая скорость возврата;
• Минимальный уровень шума;
• Точные сервоуправляемые оси X и R;
• Автоматическая регулировка осей Z1, Z2;

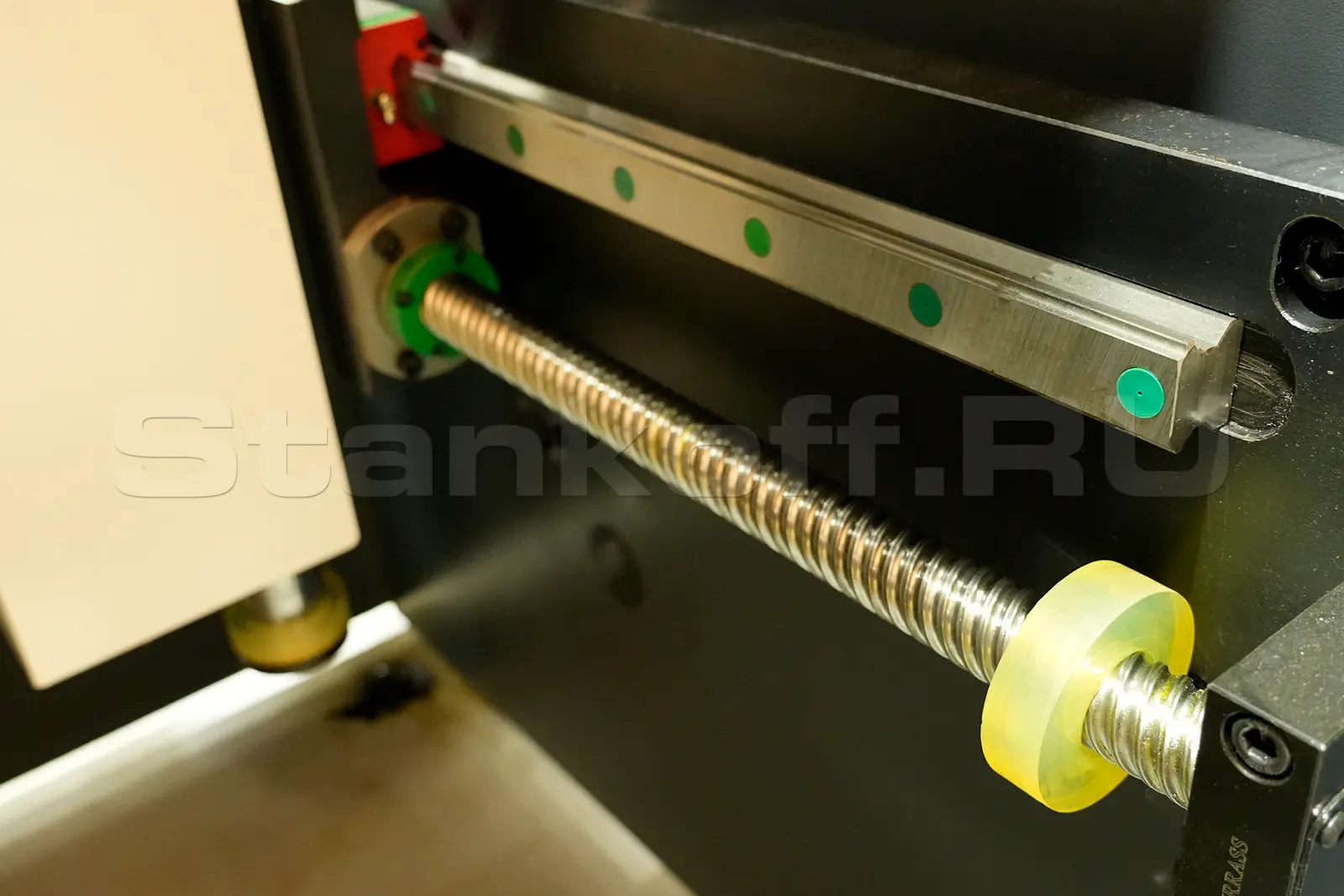

• Высокая скорость перемещения благодаря линейным направляющим HIWIN;
• Приводится в движение серводвигателями и приводами DELTA;

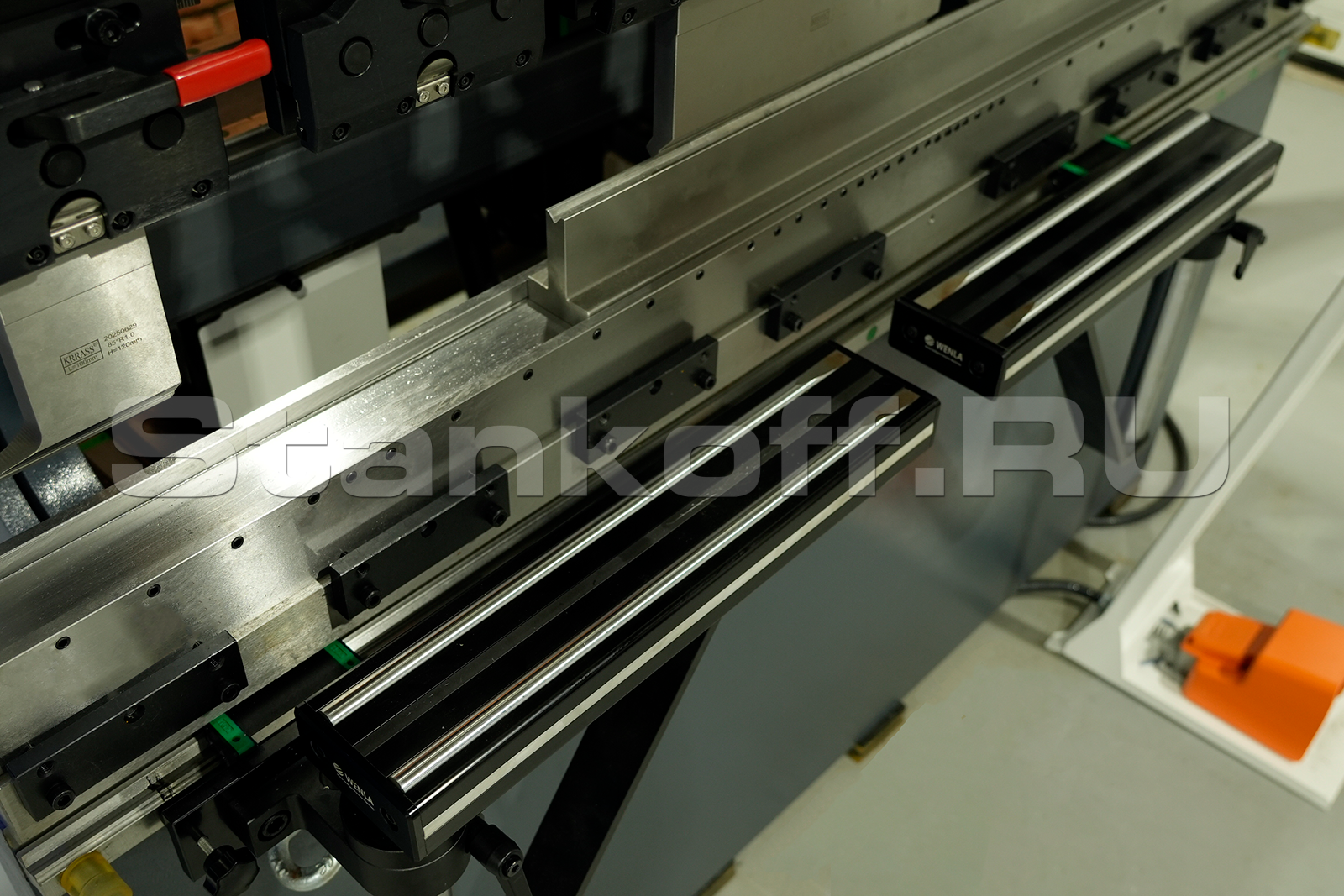

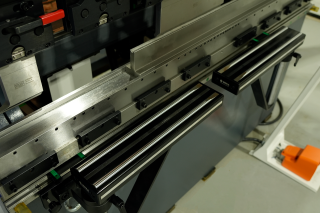

• Полный комплект прижимных пальцев на двойной линейной направляющей;
• Скорость оси X до 800 мм/с, точность – до 0,01 мм.

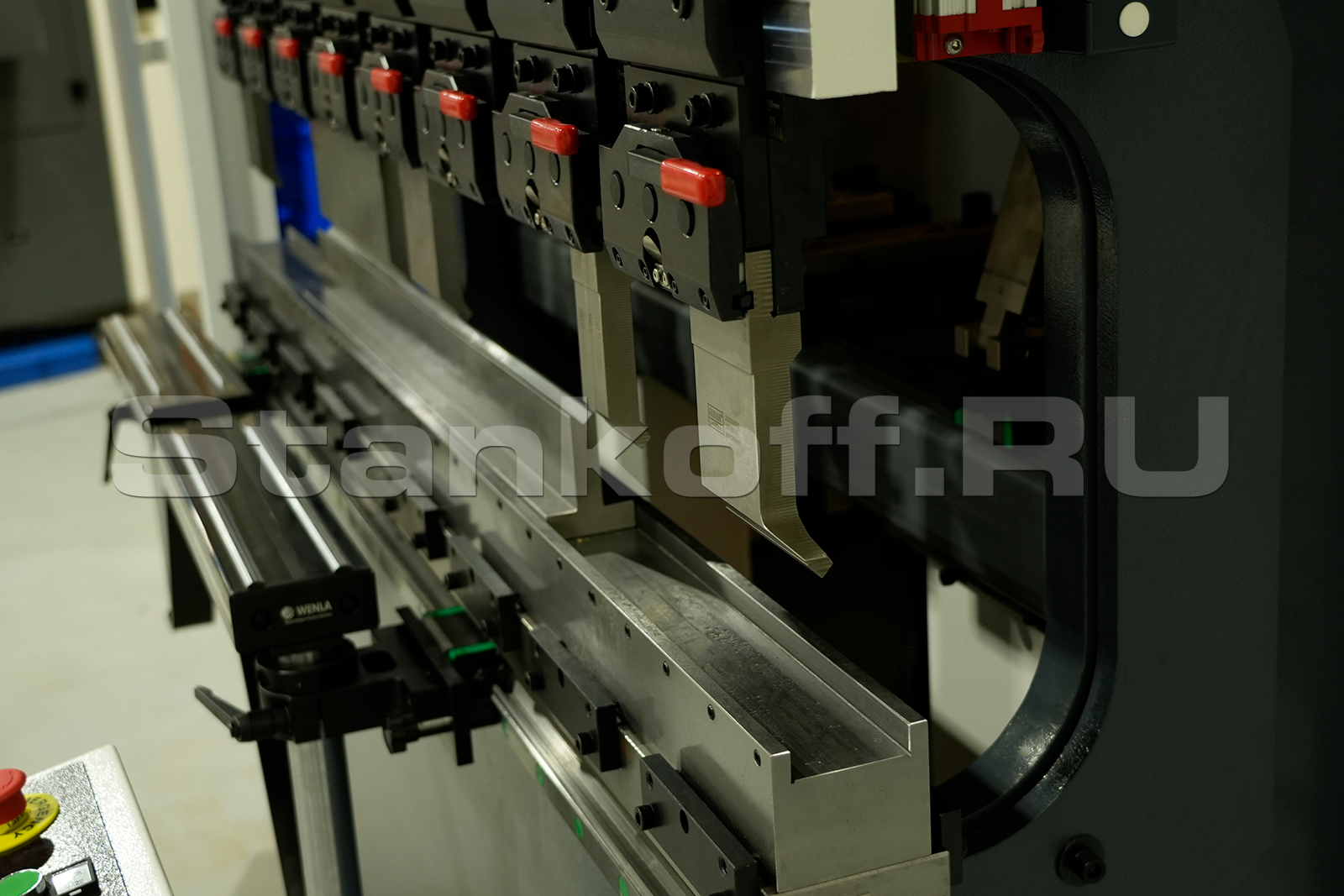

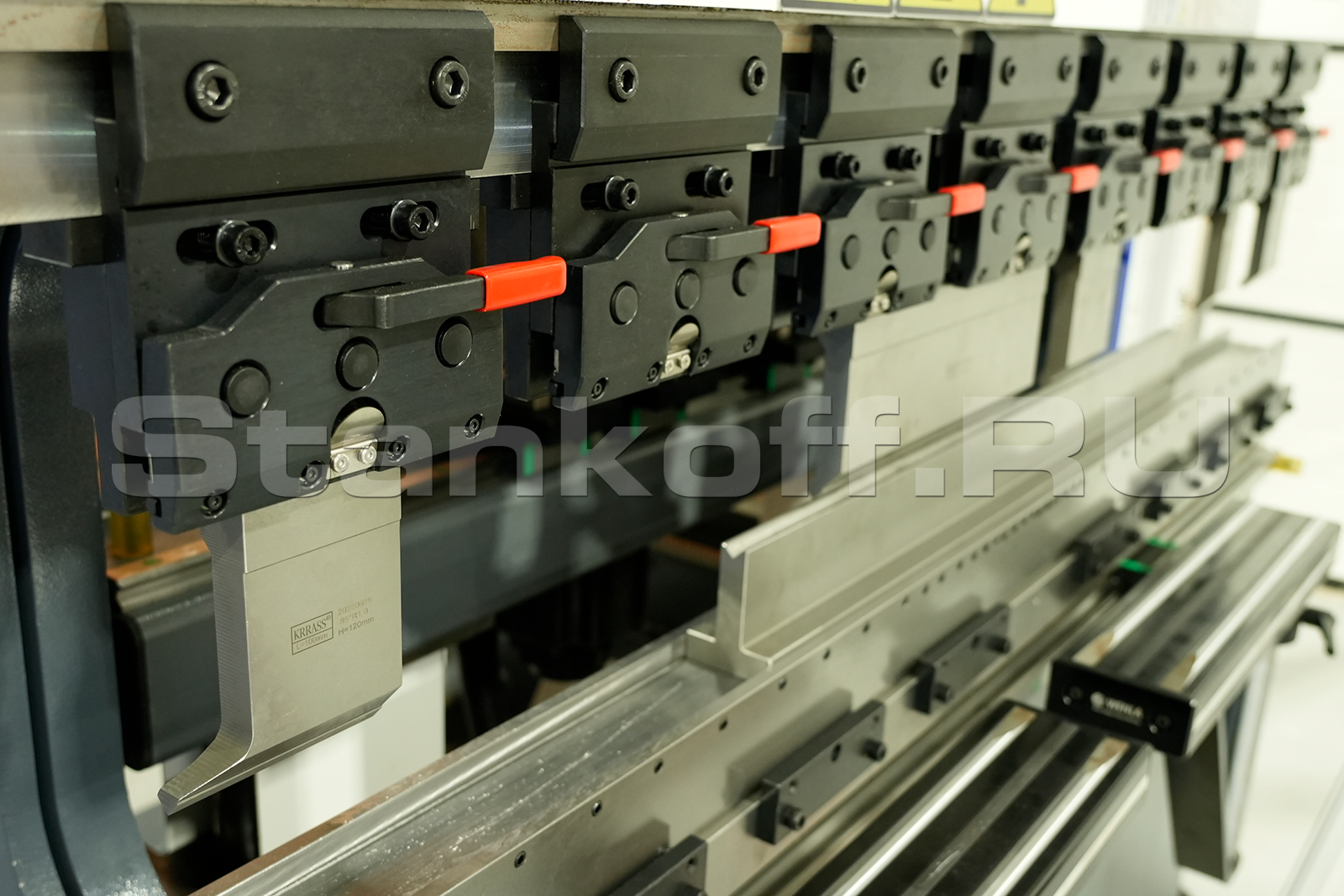

Система быстрой замены инструмента Speed Grip

Система быстрой замены инструмента "Speed Grip" сокращает время на смену инструмента на 80% по сравнению с традиционными системами.
Преимущества:
• Вертикальная и горизонтальная смена инструмента;
• Возможность крепления как цельного так и сегментного инструмента.

Полный электропривод

Электрический листогибочный пресс работает на 100% за счёт электрической энергии, в отличие от традиционных гидравлических и гибридных прессов. Это означает отсутствие гидравлического масла, управляющих клапанов и задержек в рабочих циклах.
Преимущества:
• Упрощённое обслуживание;
• Повышенная на 30% производительность;
• Экономия энергии до 50% по сравнению с гидравлическими прессами;
• Скорость выше на 30%, сокращённое время отклика;
• Экологичность: работает на 100% электрической энергии, без гидравлического масла;
• Высокая производительность: быстрая смена направления, минимальные затраты на обслуживание;
• Продвинутая гибка с высокой точностью и надёжностью;
• Тихая работа, комфортные условия эксплуатации.

Система ЧПУ SCS 800

Высокопроизводительный программируемый контроллер с реальным временем обработки и высокой масштабируемостью. Он обеспечивает гибкую автоматическую связь и расширение процесса гибки, повышая производственную эффективность и интеллектуальное управление, а также поддерживает высокоскоростную передачу данных через EtherCAT. Шестиосевое управление и автоматическое регулирование позволяют оптимизировать параметры гибки в процессе работы, обеспечивая плавный переход между быстрым опусканием и рабочим движением. Каждое действие процесса контролируется с высокой точностью. Совместимость с модулями расширения ввода-вывода с различными характеристиками позволяет реализовать дополнительные функции по запросу клиента.

Особенности:
• Высокоскоростное управление в реальном времени через EtherCAT;
• Поддержка расширений для вторичной разработки в соответствии с потребностями заказчика и доступностью библиотеки форм;
• Интегрированное управление роботом, дисплей и система управления ЧПУ, стандартная конфигурация — 6+1 осей;
• Используется высокочувствительный промышленный емкостной сенсорный экран;
• Экран имеет два варианта: ST и CT (настраиваемый логотип или стиль экрана);
• 18,5-дюймовый ЖК-дисплей с разрешением 1920x1080, адаптированный для промышленной эксплуатации;
• Саморазработанная и настраиваемая промышленная плата уровня EMC4, которая обеспечивает стабильную и надежную работу;
• Интегрированы функции: кнопка аварийной остановки, кнопка запуска двигателя, USB-интерфейс (для захвата экрана, обновления программного обеспечения и т.д.), зуммер, опциональное ручное колесо для электроинструмента;
• Русифицированное программное обеспечение.

Матрица типа Amada Promecam

На данной матрице возможна гибка листового металла различной толщины при повороте ручьев матрицы. Данный станок оснащён матрицей формата X с 4-мя ручейками.

Пуансон типа Amada Promecam

Пуансон изготавливается из высококачественной инструментальной стали, которая обеспечивает долгий срок службы и высокую точность гибки. Такая сталь обычно обладает высокой износостойкостью и способностью выдерживать большие механические нагрузки. Имеет V-образную форму.

Чертеж станка

Дополнительные опции

Система бомбирования

Система ЧПУ позволяет компенсировать деформации балки во время гибки, обеспечивая равномерность угла по всей длине заготовки.
Преимущества:
• Легкая реверсивность инструмента благодаря симметричной адаптации
• Быстрозажимное крепление матриц
• Подходит для матриц 4-V и одиночных V-образных матриц

Система защиты безопасности

Система DSP генерирует видимую лазерную защиту, соответствующую нормам EN12622. Лазерный луч защищает оператора пресс-тормоза от опасности быть зажатым между верхним и нижним инструментом.
Преимущества:
• Самые передовые лазерные системы;
• Функция гибки деталей с коробчатым профилем;
• Инновационный шаблон защиты инструмента и ограждения;

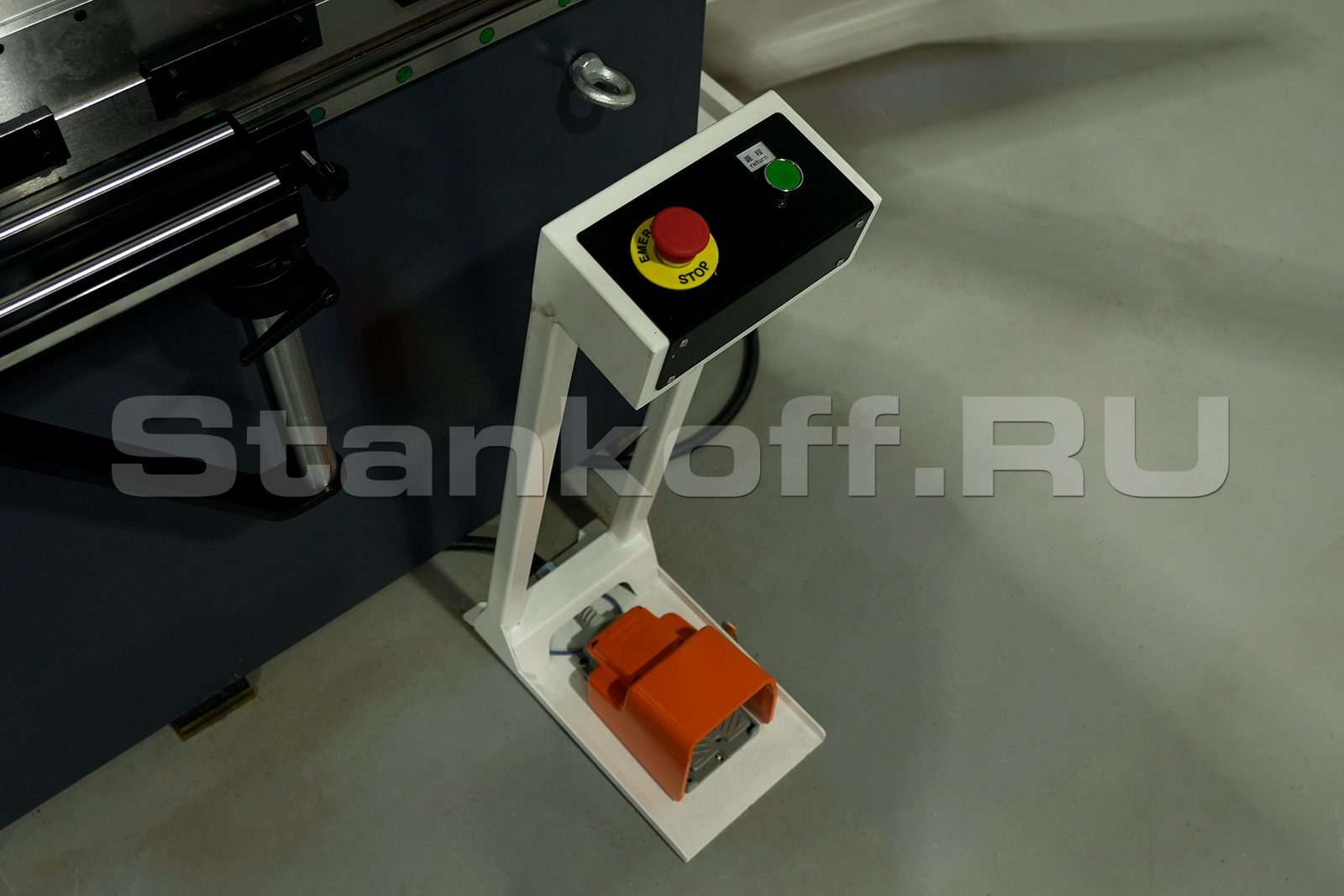

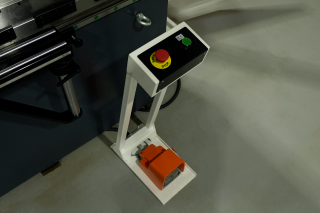

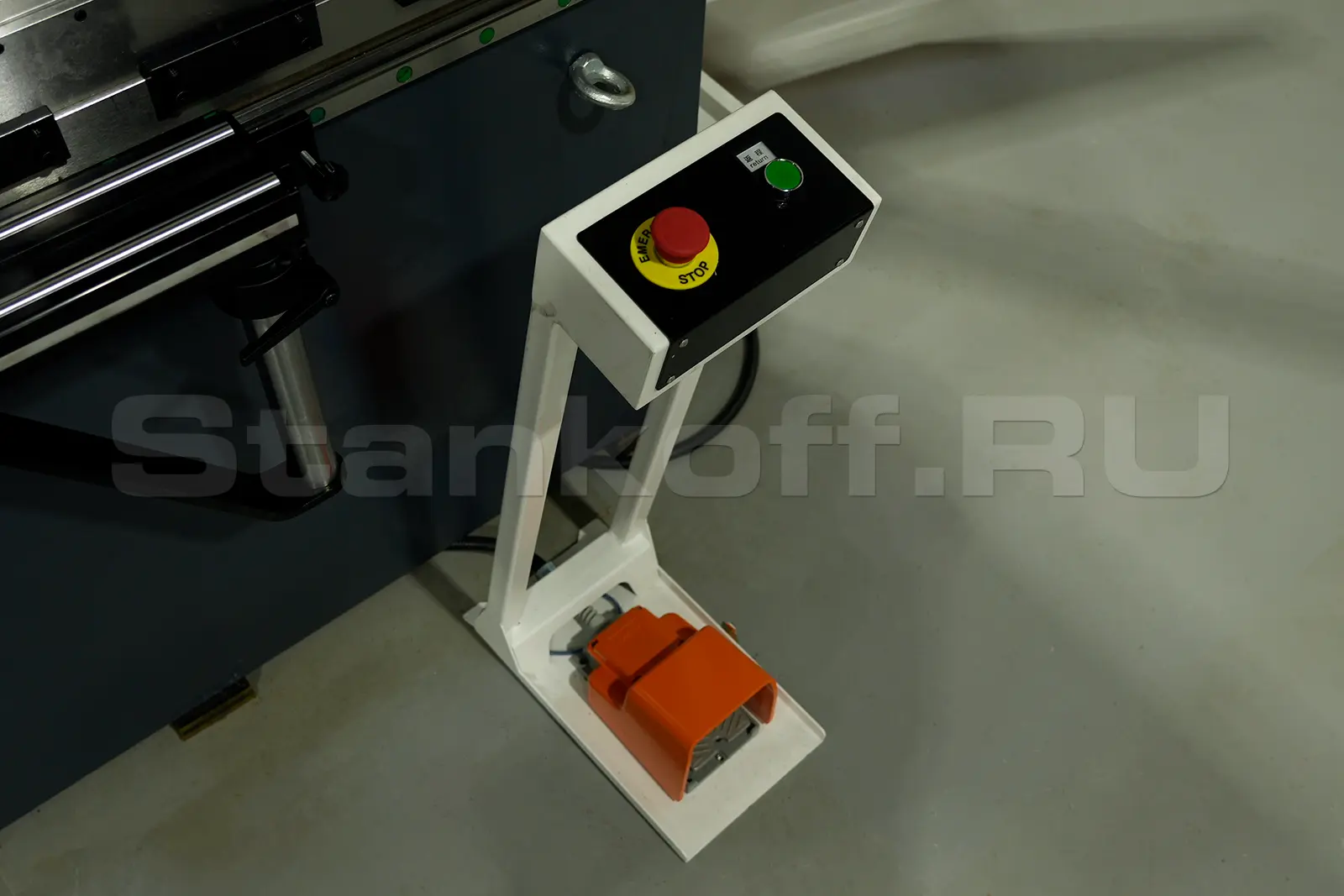

• Полностью контролируемая ножным педалью операция;
• Автоматическое выравнивание для автоматической гибки и обнаружения стенок короба;
• Сертифицировано CE;
• Запатентованный контроль процесса Type 4;
• Поддержка "безопасного освобождения" без повреждений в случае столкновения.

Страна изготовления: Китай

Усилие, Т	70
Длина гиба (A), мм	2050
Расстояние между стойками (B), мм	1700
Глубина зева (C), мм	300
Ход пуансона, мм	200
Макс. раскрытие (F), мм	470
Макс. расстояние по оси X, мм	600
Макс. расстояние по оси R, мм	150
Макс. скорость привода, мм/сек	200
Скорость гибки, мм/сек	0-30
Макс. скорость возврата, мм/сек	200
Мощность основного двигателя, кВт	2x23
Средняя мощность, кВт	2,6
Система управления ЧПУ	SCS 800-Taiwan
Габаритные параметры (ДхШхВ), мм	2680x1610x2560
Вес, кг	5400
