Оптоволоконный лазерный труборез представляет собой высокоэффективное и надёжное оборудование, предназначенное для точной резки, гравировки и пробивки отверстий в листовом металле, обеспечивая высокое качество обработки по контуру.
Отличительной особенностью данной серии является наличие 3-х пневматических зажимных патронов (передний, задний и центральный). В стандартной комплектации станок обрабатывает трубы до 360 мм, весом до 500 кг. Движение патронов осуществляется по линейным направляющим высокой степени надежности и точности.

Комплектация

Лазерный источник	Raycus(Китай)
Режущая голова	OSPRI (Китай)
Система ЧПУ и софт	CYPCUT (FSCUT5000) (Китай)
Редуктор	BEITTO (Япония)
Серводвигатели	INOVANCE (Китай)
Косозубая рейка	TWEBOLUN (Тайвань)
Высокоточные направляющие	SHAC (Тайвань)
Электрические компоненты	Schneider (Франция)
Пневматические компоненты	SMC (Япония)/AirTac (Тайвань)
Водяное охлаждение - чиллер	S&A (Китай)
Вентилятор 5,5 кВт
Стабилизатор в подарок!

Конструктивные особенности

Сварная станина

Сварная станина из труб обеспечивает стабильность и точность в работе оборудования.

Портал-ось x

Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.

Лазерная голова с автофокусом OSPRI LCM08B

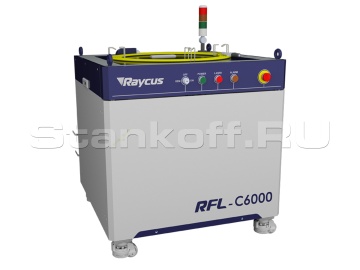

Лазерный источник Raycus

Станок оснащен лазерным источником компании «Raycus» (Китай). Это всемирно признанный лидер в области производства оптоволоконных лазеров, что подтверждает безупречная и безотказная работа. В лазерном излучателе установлена система кондиционирования для охлаждения электрокомпонентов.

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

Система автоматической смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Редуктор BEITTO

• Высокая точность и надежность.
• Компактный дизайн, что позволяет использовать их в ограниченных пространствах.
• Долговечность и устойчивость к износу.
• Возможность работы в различных условиях эксплуатации.

Электрические компоненты

Электрические компоненты производителя Schneider.

Пропорциональный клапан SMC

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Косозубая рейка

TWEBOLUN

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Высокоточные линейные направляющие SHAC (Тайвань)

Направляющие линейного перемещения SHAC созданы для перемещения узлов и деталей станков промышленных автоматизированных комплексов. Данные направляющие полностью соответствуют международным и европейским образцам, их производство приходит с постоянным контролем качества. SHAC являются направляющими, которые предназначены для решения множества задач линейного перемещения в сфере строения станков и машиностроения, также они универсальны для решения задач линейного перемещения при производстве станков ЧПУ и автоматизированных комплексов.

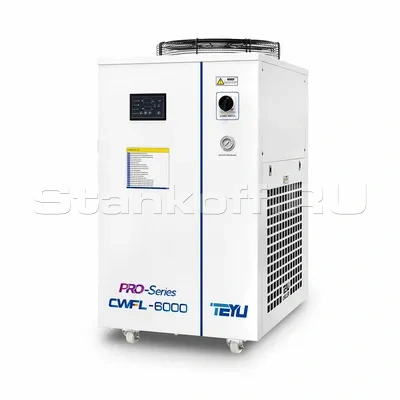

Чиллер S&A

Промышленные водяные чиллеры от компании S&A серии CWFL служат для охлаждения оптоволоконных излучателей лазерных станков. Подходят для работы с излучателями известных брендов RAYCUS, IPG или MaxPhotonics.

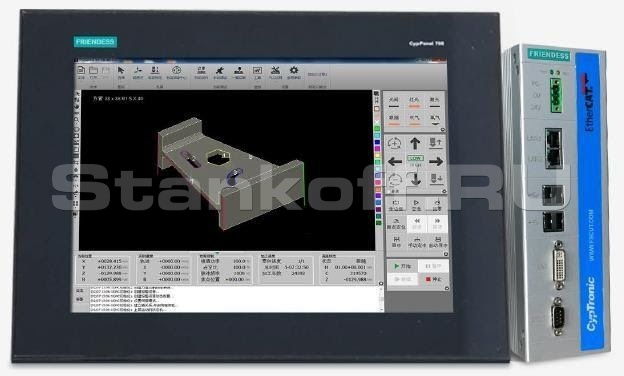

Система управления FSCUT 5000

FSCUT5000 – это система управления волоконным лазерным труборезным станком на базе технологии EtherCAT. FSCUT5000А используется на станках с 3-мя зажимными патронами. Система поддерживает работу с утилитой TubesT 3D Nesting, которая позволяет повысить производительность и минимизировать количество остаточного материала.

Выбор диаметра сопла

Материал	Толщина	Диаметр сопла
Углеродистая сталь	1 - 6 мм	1,4 мм
Углеродистая сталь	6 - 10 мм	2 мм
Нержавеющая сталь	1 - 3 мм	1,5 мм
	3 - 4 мм	2 мм
	5 - 6 мм	2,5 мм

Качество газов

Тип газа	Качество	Чистота газа,%	Содерж-е азота и аргона(N2 +Ar),‰	Содерж-е воды (H2O),‰
Кислород O2	3,5	≥99,95	≤500	≤5
Тип газа	Качество	Чистота газа,%	Содерж-е кислорода(O2),‰	Содерж-е воды (H2O),‰
Азот N2	4,5	≥99,995	≤10	≤5
Азот N2	5	≥99,999	≤3	≤5

Образцы резки

Лазерный источник
Мощность лазера, Вт	6000
Источник излучения	Raycus
Параметры обработки
Минимальный диаметр круглых труб, мм	20
Максимальный диаметр круглых труб, мм	360
Максимальные стороны обработки квадрата, мм	360
Максимальный размер уголка, мм	15
Максимальный размер швеллера, мм	20
Максимальный размер двутавра, мм	20
Максимальная длина заготовки (трубы), мм	12000
Минимальный остаток по трубе, мм	0
Максимальная нагрузка на патрон, кг	3000
Зона разгрузки
Длина разгрузочного стола, мм	6000
Исполнение
Количество патронов, шт	3
Система смазки	автоматическая
Скоростные характеристики
Максимальная скорость вращения патрона, об/мин	80
Мощность сервоприводов по оси X, Вт	800
Мощность сервоприводов по оси Y, Вт	2900/1800
Мощность сервоприводов по оси Z, Вт	750
Точность позиционирования (X,Y), мм	±0,05
Точность повторного позиционирования (X,Y), мм	±0,02
Электропитание
Напряжение, В	380
Частота напряжения, Гц	50
Габаритные параметры
Длина станка, мм	22300
Ширина станка, мм	2850
Высота станка, мм	3200
Вес нетто, кг	1300
