Гидравлический листогибочный пресс WAD-50T/1300 6+1 axis

Name: Гидравлический листогибочный пресс WAD-50T/1300 6+1 axis
Availability: InStock

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Данил Киряшин

+7 995 888-10-36

Хотите мы Вам перезвоним?

Гидравлический листогибочный пресс WAD-50T/1300 с 6+1 осями оснащен серво-гидравлическим приводом, который способствует энергосбережению, высокой эффективности и охране окружающей среды. Это позволяет значительно снижать потребление электроэнергии, сохраняя при этом высокую производительность. Конструкция листогибочного пресса включает в себя станину, верхнюю балку, рабочий стол, главные цилиндры и задний упор. Разработка основных компонентов станка осуществляется с использованием анализа методом конечных элементов (FEM) и оптимизированного проектирования с применением специализированного 3D ПО, с проведением силового расчета, что обеспечивает прочность и жесткость каждого элемента.

Преимущества

Новая конструкция, соответствующая стандартам ЕС;
Усиленная сварная станина;
Термообработка станины после сварки для устранения напряжений;
Дробеструйная очистка для удаления окалины и коррозии;
Дополнительная антикоррозийная обработка;
Обработка рабочих, установочных и направляющих поверхностей на станках с ЧПУ;
Управление осями Y1 и Y2;
Ускоренный подвод гибочного инструмента к зоне гиба;
Низкий уровень шума в процессе работы;
Потребление электроэнергии сокращено на 60%.;
Постоянная температура масла;
Удобство в эксплуатации;
Высокоточное управление работой гидроцилиндров с использованием оптических линеек и высокочастотных контроллеров.

Конструктивные особенности

Станина

Прочная цельносварная станина, выполненная из высокопрочной стали. Для обеспечения стабильности станка в процессе долгосрочной эксплуатации станина проходит термическую обработку, что позволяет устранить внутренние напряжения. Кроме того, станина подвергается дробеструйной обработке, чтобы удалить коррозию и окалину, а также улучшить адгезию при последующей покраске.

Серводвигатель

В качестве основного привода для гидронасоса используется серводвигатель. Эта система отличается низким энергопотреблением, высокой динамичностью и повышенной эффективностью работы станка. По сравнению с традиционным асинхронным двигателем, серводвигатель позволяет сократить энергопотребление на 35-40%. Общая эффективность работы верхней балки увеличивается на 7-20%, а температура гидравлического масла снижается на 10-20°C.

Гидронасос

Корпус гидронасоса выполнен из высокопрочного чугуна и обладает уникальной внутренней конструкцией для шумоподавления, а также низкой чувствительностью к загрязнению масла, что обеспечивает его длительный срок службы.

Гидравлическая система

Используется гидравлическая система HAWE, продукция которой отличается высокой надежностью и удобством в обслуживании. Давление в гидравлической системе можно регулировать в зависимости от практических требований к изгибающему усилию.

Электрические компоненты Schneider

Гарантируют надежную работу станка, даже при нестабильном электроснабжении.

Задний упор

Используется шарико-винтовая пара и линейная направляющая от компании PMI (Тайвань), что обеспечивает точное перемещение заднего упора. Вращающий момент от серводвигателей передается через зубчатый ремень. Также предусмотрена возможность регулировки заднего упора по высоте.

В комплектации листогибочного пресса WAD-50T/1300 задний упор оснащен 4 осями (X-R-Z1-Z2), которые управляются системой ЧПУ. Перемещение по осям X и R осуществляется по упрочненным шлифованным прецизионным линейным направляющим с использованием шарико-винтовых пар. Для осей Z1 и Z2 перемещение происходит с помощью серводвигателя, зубчатой рейки и линейных направляющих.

Быстрозажимная система инструмента

Стандартная быстрозажимная система типа Promecam обеспечивает быструю смену верхнего инструмента, что значительно сокращает время на настройку. Она способствует удобству эксплуатации и экономии времени, а также позволяет эффективно устанавливать и извлекать пуансон на верхней балке, повышая общую продуктивность работы.

Пуансон и матрица

В стандартной комплектации листогибочный пресс оснащен прямым пуансоном и 4-ручьевой матрицей. В зависимости от требований клиента, станок может быть укомплектован различным инструментом, необходимым для выполнения конкретных задач. Инструмент имеет показатель твердости 47 HRC.

Гидравлический клапан HAWE

В листогибочном прессе применяется немецкая система гидронасоса и гидравлического клапана HAWE

Пальцы-упоры

Пресс оснащен пальцами-упорами заднего упора в количестве 2 шт. с точностью позиционирования +0,01 мм.

Сервоприводы

Применяются сервоприводы Estun (для ЧПУ Delem).

Система компенсации прогиба

Устройство предназначено для обеспечения точного угла гиба по всей рабочей длине станка. В стандартной комплектации листогибочный пресс оснащен моторизированной CROWNING-системой компенсации прогиба (ось V). В этой системе нижний стол состоит из двух элементов, которые соединены по зигзагообразной линии, напоминающей «корону». Конструкция спроектирована так, что высота «волны» постепенно уменьшается от центра к краям. При движении нижнего элемента происходит выгибание верхнего, а регулировка положения нижнего элемента позволяет установить необходимую разницу высот матриц в центре балки и по краям.

Система ЧПУ Delem 66T

• Управляемые ЧПУ Оси 6 + 1 (Y1-Y2-X-R-Z1-Z2+V);
• Сенсорный экран 17” цветной TFT с разрешением 1280х1024 px;
• Управление сервоприводом и АС-приводом;
• Автоматический расчет угла гибки;
• Автоматический расчет усилия гибки;
• Автоматический расчет последовательности гибки;
• 2D графический режим программирования;
• 3D-визуализация в моделировании и производстве;
• Расчет развертки;
• Расчет и управление антипрогибом (бомбирования);
• Библиотека инструментов: матрицы и пуансоны;
• Библиотека материалов / продуктов.
• Функция графического программирования инструмента;
• Поддержка инструмента для плющения, радиусного инструмента, адаптера инструмента;
• Визуализация сегментации инструмента;
• Функция быстрой фиксации инструмента.

Фронтальные суппорты

Листогибочный пресс оборудован фронтальными суппортами для поддержки листа, которые перемещаются по двум линейным направляющим.

Лазерная защита

Лазерная защита рук оператора, установленная в передней части листогибочного пресса, не снижает его эффективности, но обеспечивает полную безопасность при работе.

Комплектация

Гидравлический листогибочный пресс ADH WAD-50T/1300 в сборе;
ЧПУ Delem DA66T;
Ход заднего упора: ось X – 500 мм, ось R – 200 мм, по оси Z (влево-вправо) пальцы-упоры перемещаются параллельно линии гиба между колоннами пресса (до 1120 мм);
Оси 6+1 (Y1-Y2-X-R-Z1-Z2+V) управляются от системы ЧПУ;
Пальцы-упоры (2 шт.);
Главный двигатель – серводвигатель 6 кВт;
Гидравлическая система HAWE;
Гидронасос HAWE;
Оптические линейки GIVI;
Электрическая система Schneider.;
Лазерная защита рук оператора DSP-5;
Защитные экраны с левой, с правой и с задней стороны станка;
Быстрозажимная система крепления верхнего инструмента типа Promecam;
Подвесная панель управления (панель ЧПУ на поворотной балке);
Фронтальные суппорты (2 шт.) для поддержки листа на двух линейных направляющих;
Инструменты для технического обслуживания станка;
Инструкция по эксплуатации и техническому обслуживанию станка на русском языке;
Документация (инструкция) на систему управления на русском языке;
Стандартный набор верхнего и нижнего инструмента – пуансон 150х26 мм матрица 4V 60x60 мм, держатель матрицы 60 мм.

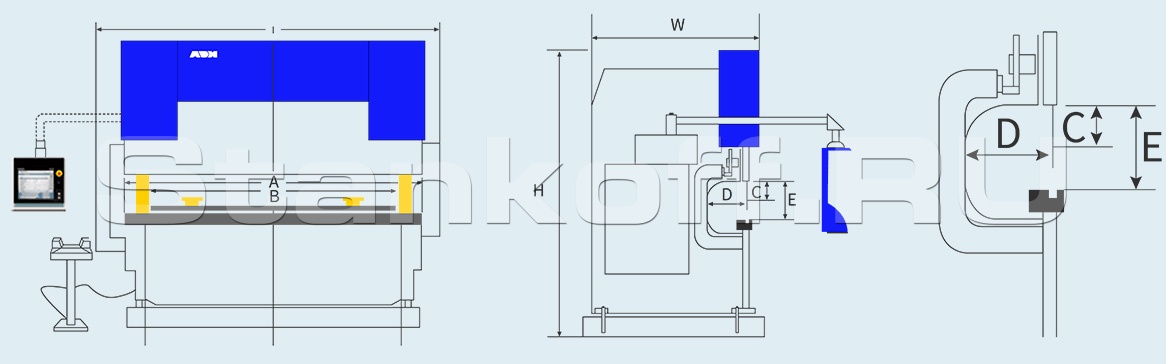

Усилие гиба, т	50
Длина гиба (A),мм	1300
Объем масляного бака, л	170
Скорость приближения, мм/с	160
Скорость гибки, мм/с	15,5
Скорость возврата, мм/с	160
Оси, шт	6+1 (Y1-Y2-X-R-Z1-Z2+V)
Ход по оси X, мм	500
Ход по оси R, мм	200
Расстояние между колоннами (B), мм	1120
Глубина зева (D), мм	250
Ход (С)(Y1, Y2), мм	150
Раскрытие (E), мм	450
Мощность двигателя, кВт	6
Габаритные размеры (ДxШxВ), мм	1800x1500x2300
Вес, кг	≈3500
