Фрезерный станок с ЧПУ с автосменой инструмента TS 1530 ATC

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Артём Третьяков

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с TS 1530 ATC

Читать все статьи
Станок предназначен для потокового автоматизированного производства и оснащён системой автоматической смены инструмента, что обеспечивает обработку деталей без участия оператора. Автоматизация процессов позволяет значительно повысить производительность и уменьшить количество брака. Его конструкция отличается высокой жёсткостью и надёжностью, что позволяет выполнять большие объёмы работ в непрерывном режиме.

Конструктивные особенности

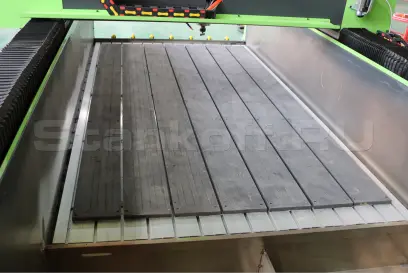

Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком PVC (жертвенник).

Высокоточные направляющие

Станок оснащён квадратными линейными направляющими и каретками от компании HIWIN по всем осям, сечением 25 мм. Эти направляющие вместе с линейными подшипниками обладают высокой динамической грузоподъемностью в 21,2 кН, что, в сочетании с жёсткой станиной и порталом, обеспечивает не только высокую жесткость станка, но и длительный срок службы.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

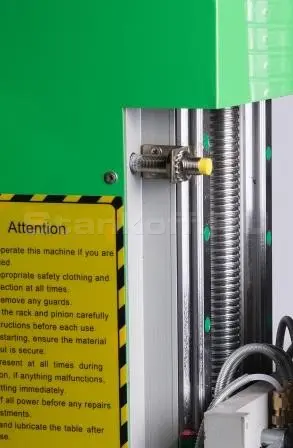

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

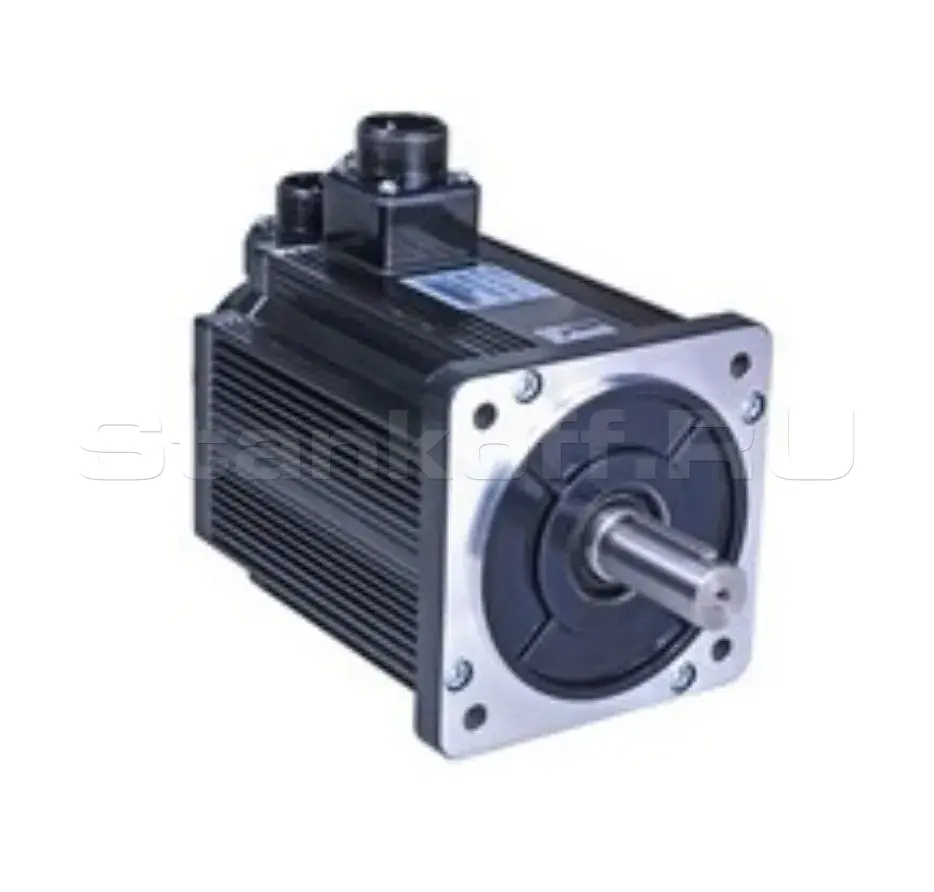

Сервомоторы

Сервомоторы, установленные для перемещения по осям X, Y и Z, обеспечивают точное позиционирование шпинделя в соответствии с программой при высокой скорости. Они демонстрируют высокую надежность и стабильность даже в тяжелых условиях эксплуатации, что гарантирует долгий срок службы и качественную работу станка.

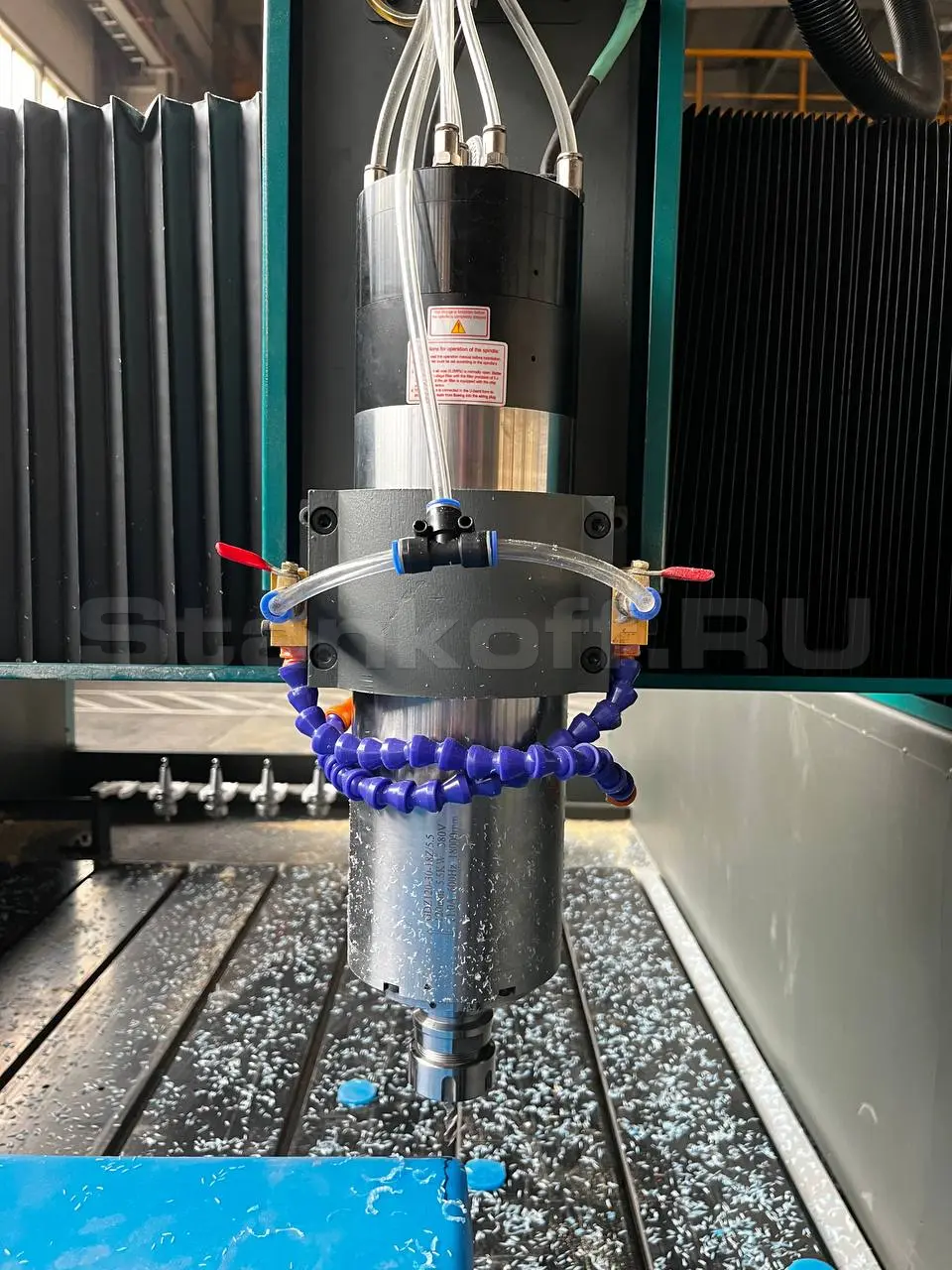

Подача СОЖ

Станок оснащен системой подачи СОЖ. Изготовлена из сополимерного материала высокого качества.

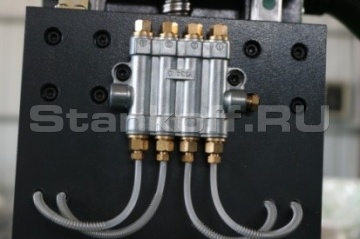

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Шпиндель HQD

Шпиндель мощностью 9 кВт и частотой вращения до 24,000 об/мин позволяет эффективно обрабатывать древесину, пластик и акрил, что делает его подходящим для изготовления рекламной и сувенирной продукции. Охлаждение осуществляется принудительно с помощью вентилятора, установленного на валу шпинделя, что поддерживает стабильность работы при высоких нагрузках.

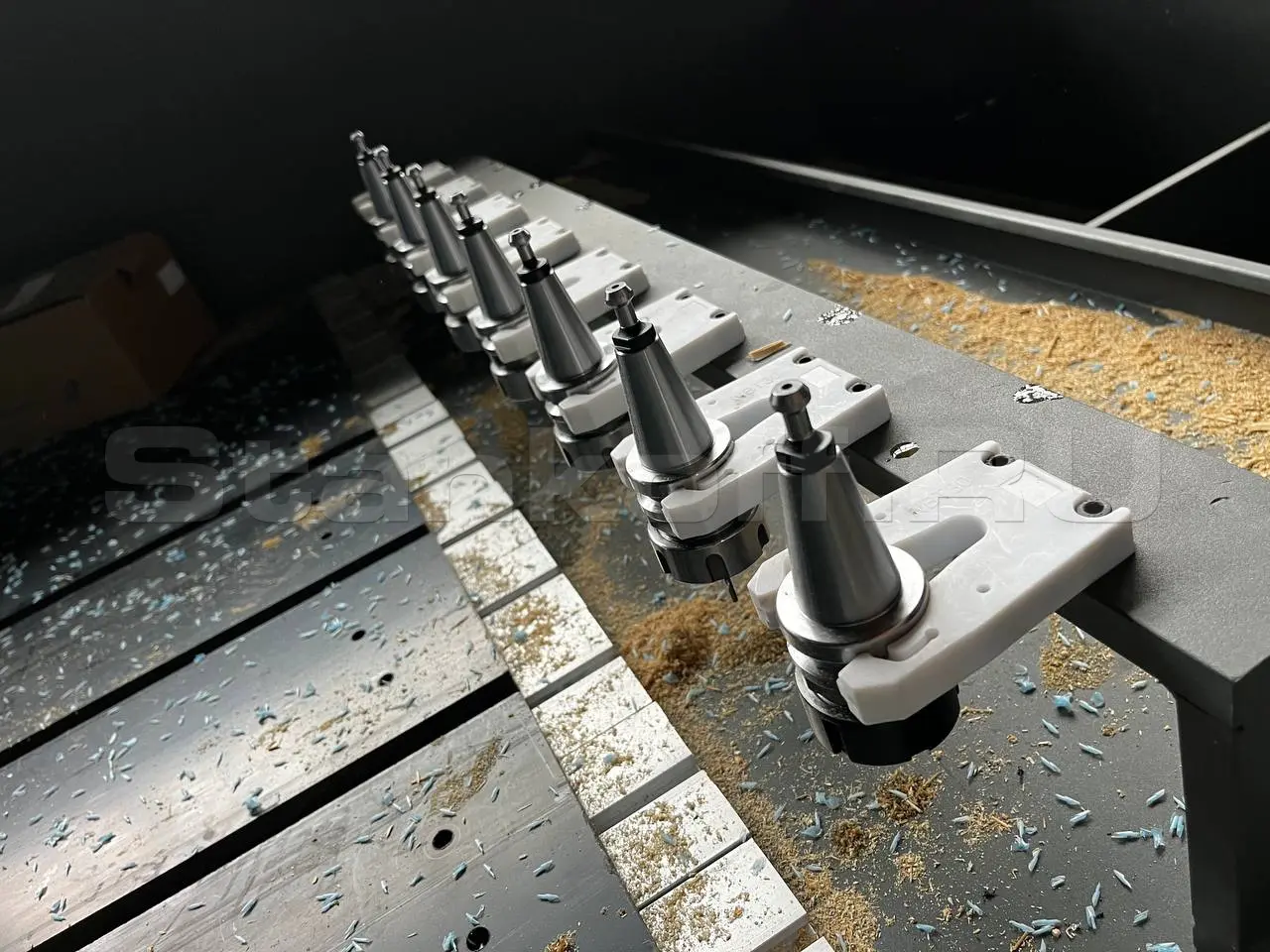

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора Данная система, в отличии от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.

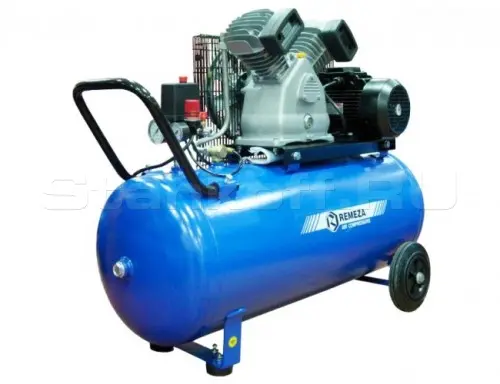

Компрессор

Компрессор мощностью 3 кВт и ресивером на 100 литров. Компрессор необходим для автоматической системы инструмента.

Электрошкаф

Электрошкаф

Отдельно стоящий электро-шкаф. Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

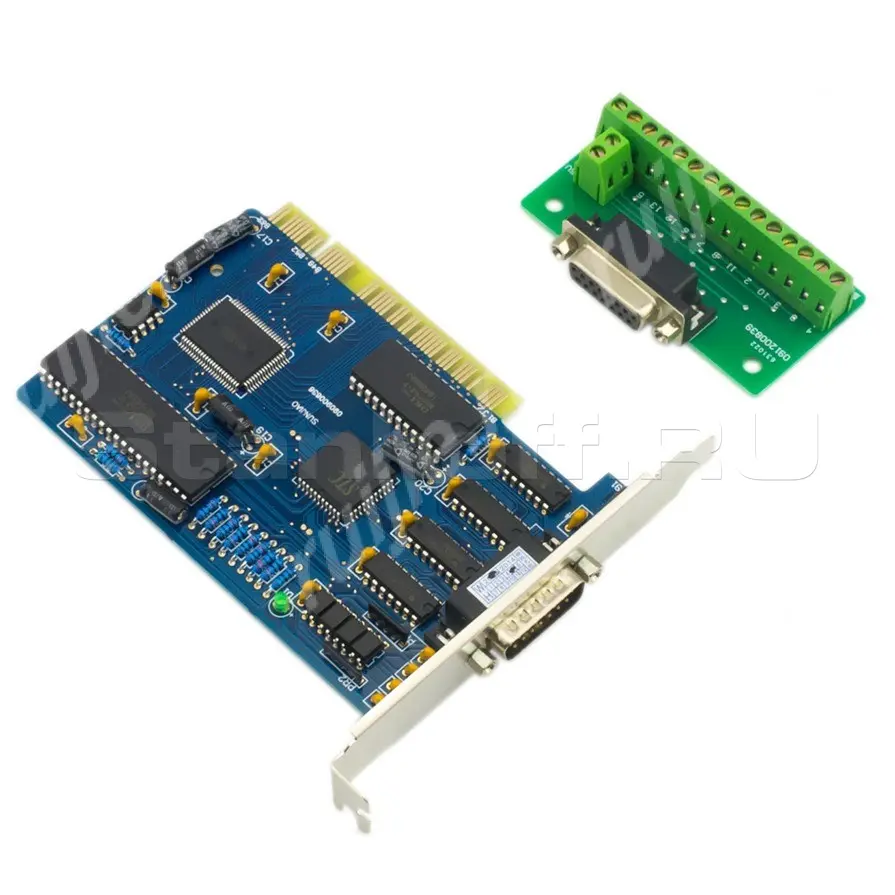

Система управления

Система управления NC STUDIO — доступное и надежное решение с поддержкой 3D-обработки, позволяющее создавать и редактировать программы прямо у станка. Интерфейс интуитивно понятен, что упрощает настройку и управление, повышая производительность и качество обработки. Для установки требуется установить плату NC STUDIO в системный блок и подключить ее к станку с помощью кабеля DATA.

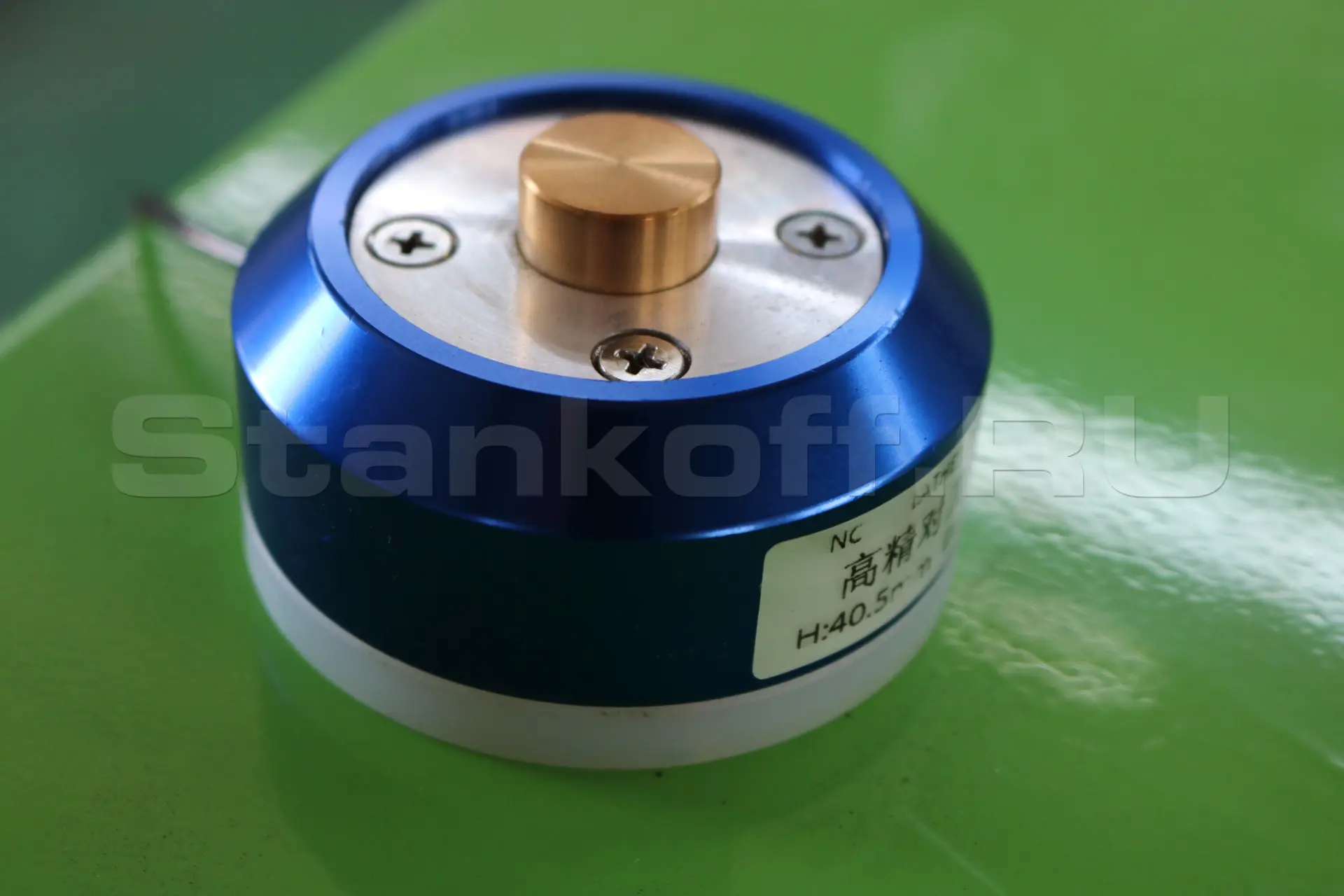

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

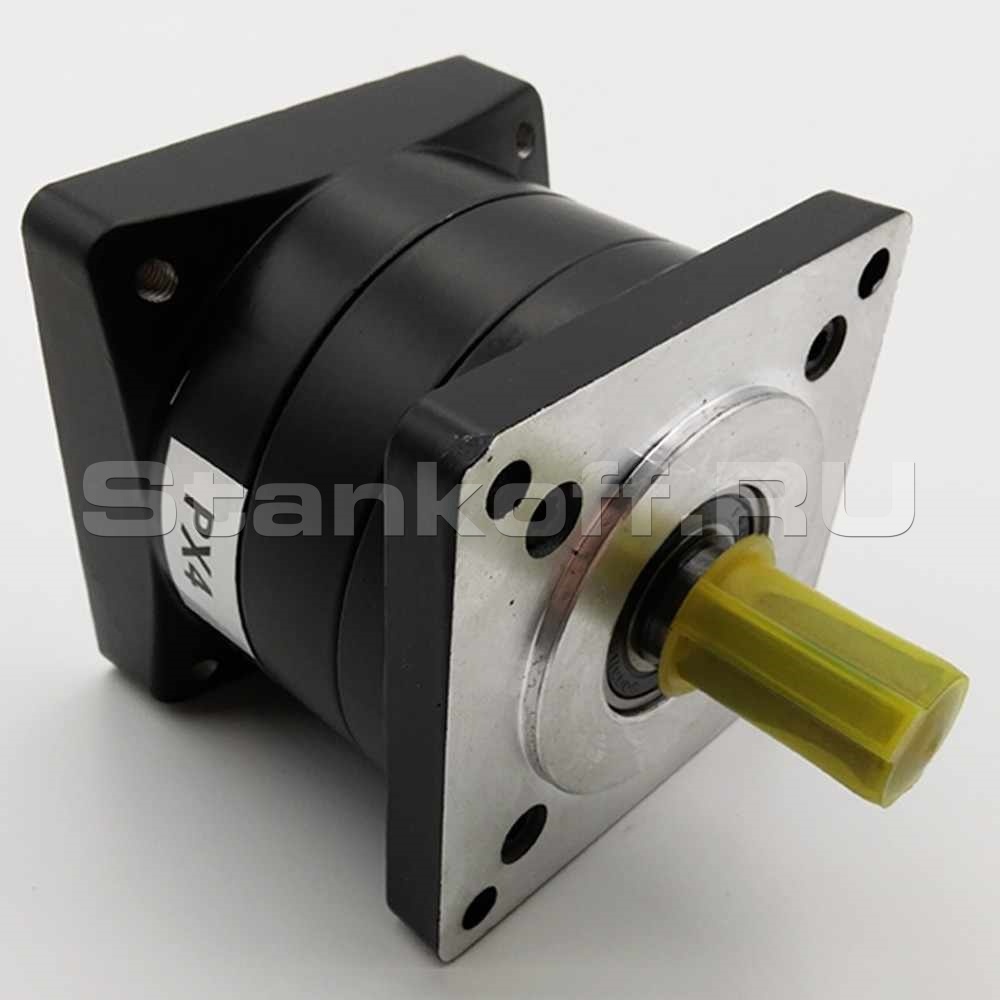

Планетарные редукторы

Значительно улучшили характеристики оборудования за счет замены ременной передачи, что позволило увеличить удельную мощность, сохранив высокую нагрузочную способность при компактных размерах привода. Они обеспечивают более высокий КПД и облегчают конструкцию, так как в два раза компактнее и в три раза легче аналогов. Эти редукторы также минимизируют время на техобслуживание, поскольку не требуют частых проверок.

Комплектация

Станок TS 13530 – механическая часть 1 шт.
Шпиндель 5,5 кВт 1 шт.
Водяной насос для охлаждения шпинделя 1 шт.
Электронный датчик измерения длины инструмента и высоты заготовки 1 шт.
Вакуумный насос 5,5 кВт 1 шт.
Аспирационная установка 3 кВт 1 шт.
Шкаф электронного управления 1 шт.
Патрон 8 шт.
Цанги 1 комп.
Комплект соединительных кабелей: Data Cable, Power Cable, etc. 1 комп.
Программное обеспечение NC-studio
1 комп.
Начальный комплект фрез 1 комп.
Цанги
1 комп.
Набор приспособлений для прижима заготовки 1 комп.
ЗИП 1 комп.
Рабочее поле (X,Y), мм 1500х3000
Высота по Z, мм
300
Направляющие X, Y, Z линейные квадратного типа
Механизм привода X, Y косозубая передача шестерня-рейка
Механизм привода Z шарико-винтовая передача
Двигатель привода X, Y, Z гибридные серводвигатели
Мощность шпинделя, кВт 5,5/9
Макс. частота вращения шпинделя, об/мин 18000
Макс. скорость позиционирования, м/мин 10
Макс. скорость перемещения (холостой ход), м/мин  25
Система управления – тип с ЧПУ NC STUDIO
Программное обеспечение Type3
Команды управляющих программ G code
Магазин для инструмента линейный тип, 8 мест
Напряжение питания 380/220
Габариты станка (ДxШxВ), мм 4500х2500х1900
Масса станка, кг 2200
