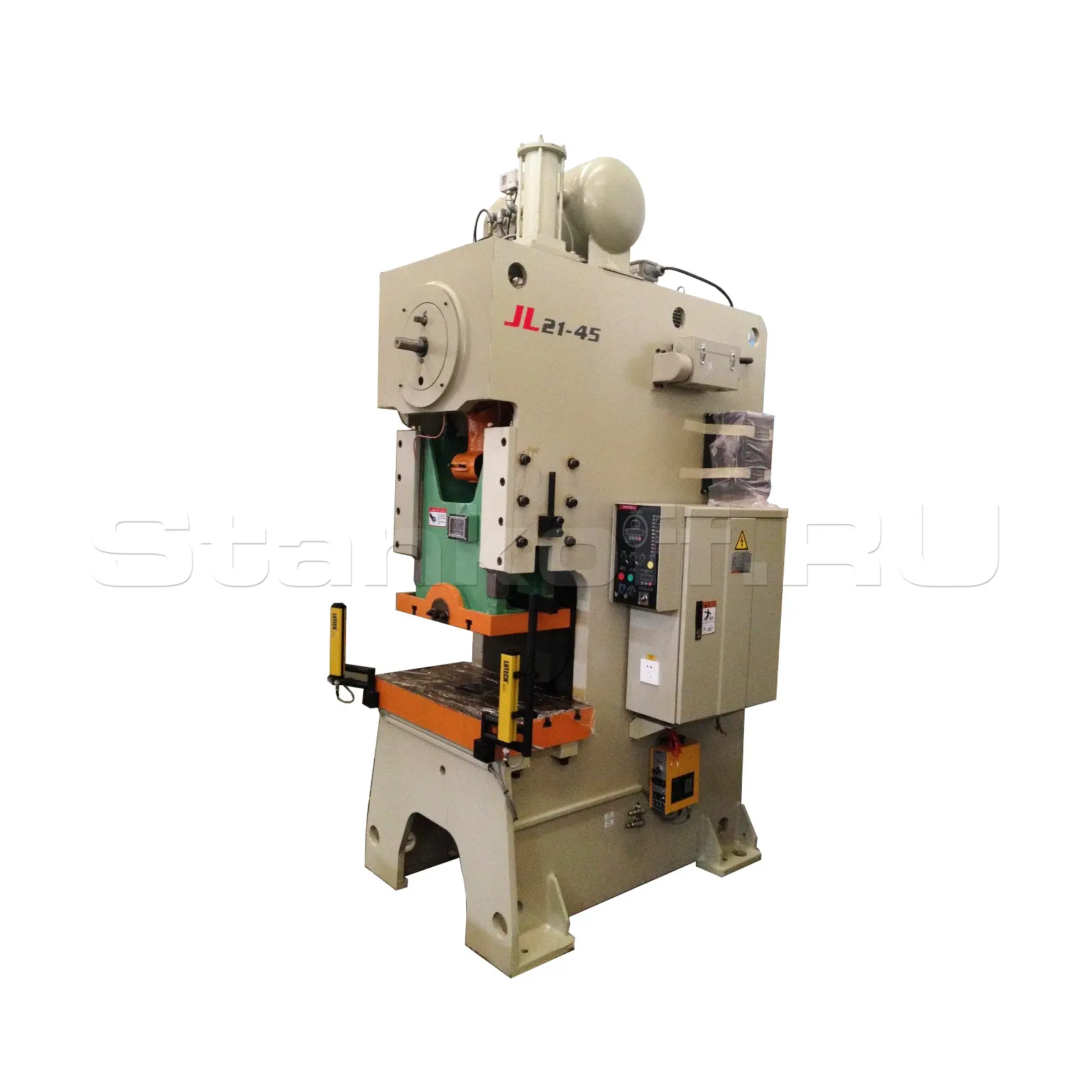

Кривошипный пресс YANGLI JL21-45 — двухстоечный кривошипный пресс с С-образной станиной и регулируемым ходом. Оборудование имеет современный дизайн и высокую скорость работы. Пресс оснащены комбинированной пневматической муфтой-тормозом, гидравлической защитой от перегрузок, автоматической системой циркуляционной жидкой смазки и балансировочными цилиндрами компенсации веса штампа. Подходит для выполнения различных операций по штамповке: вырубки, пробивки, формовки и вытяжки. Можно использовать как самостоятельно, так и в составе производственной линии.
Техническое описание
Станина пресса изготовлена путем сварки из толстых стальных листов и обладает высокой жесткостью. Ползун коробчатой формы отлитый из чугуна перемещается по 8 линейным поверхностям направляющих, что гарантирует высокую жесткость и точность. Направляющие имеют возможность регулировки для настройки и компенсации износа.
В верхней части пресса установлена пневматическая система компенсации веса верхнего штампа на базе двух пневмоцилиндров, штоки которых соединены с левой и правой стенками ползуна.
Особенности станка
- Привод вращения кривошипного вала
- Состоит из главного электромотора, клиноременной передачи, маховика, фрикционной пневматической муфты-тормоза и шестерней;
- Фрикционная пневматическая муфта-тормоз управляется двойным клапаном безопасности фирмы «TACO» (Япония);
- Шестерни привода, установленные внутри пресса, находятся в масляной ванне;
- Конструкция обеспечивает небольшую длину кривошипного вала при максимальной жесткости и надежности.
- Система гидравлической защиты от перегрузки
- Находится внутри ползуна, обладает высокой надежностью и чувствительностью;
- Защищает пресс и штамповую оснастку от чрезмерных нагрузок;
- При перегрузке масло сливается в бак, ползун останавливается, на панели управления загорается красный индикатор;
- После возврата в верхнюю мертвую точку пневмонасос автоматически восстанавливает давление масла, возвращая пресс в работоспособное состояние;
- Минимизирует время простоя при перегрузке.
- Система регулировки высоты штампа
- Располагается под системой гидравлической защиты;
- Электропривод и цифровой индикатор положения позволяют регулировать закрытую высоту;
- Регулировка осуществляется изменением длины шатуна за счет вкручивания винта, расположенного внутри шатуна;
- Привод вращения винта состоит из электромотора и червячной передачи.
- Система смазки
- Система автоматической циркуляционной жидкой смазки с датчиком неисправности;
- Обеспечивает своевременную и надежную смазку важных узлов пресса.
- Система управления и безопасности
- Основана на PLC, обладает расширенными возможностями по управлению и диагностике;
- Контролирует угол вращения, скорость, перебег, давление воздуха, двойной клапан безопасности, систему смазки, перегрузку, работу пневмоподушки, подачу полосы, световую защиту и др;
- Оборудована отдельным пультом для запуска пресса двумя руками и педалью.

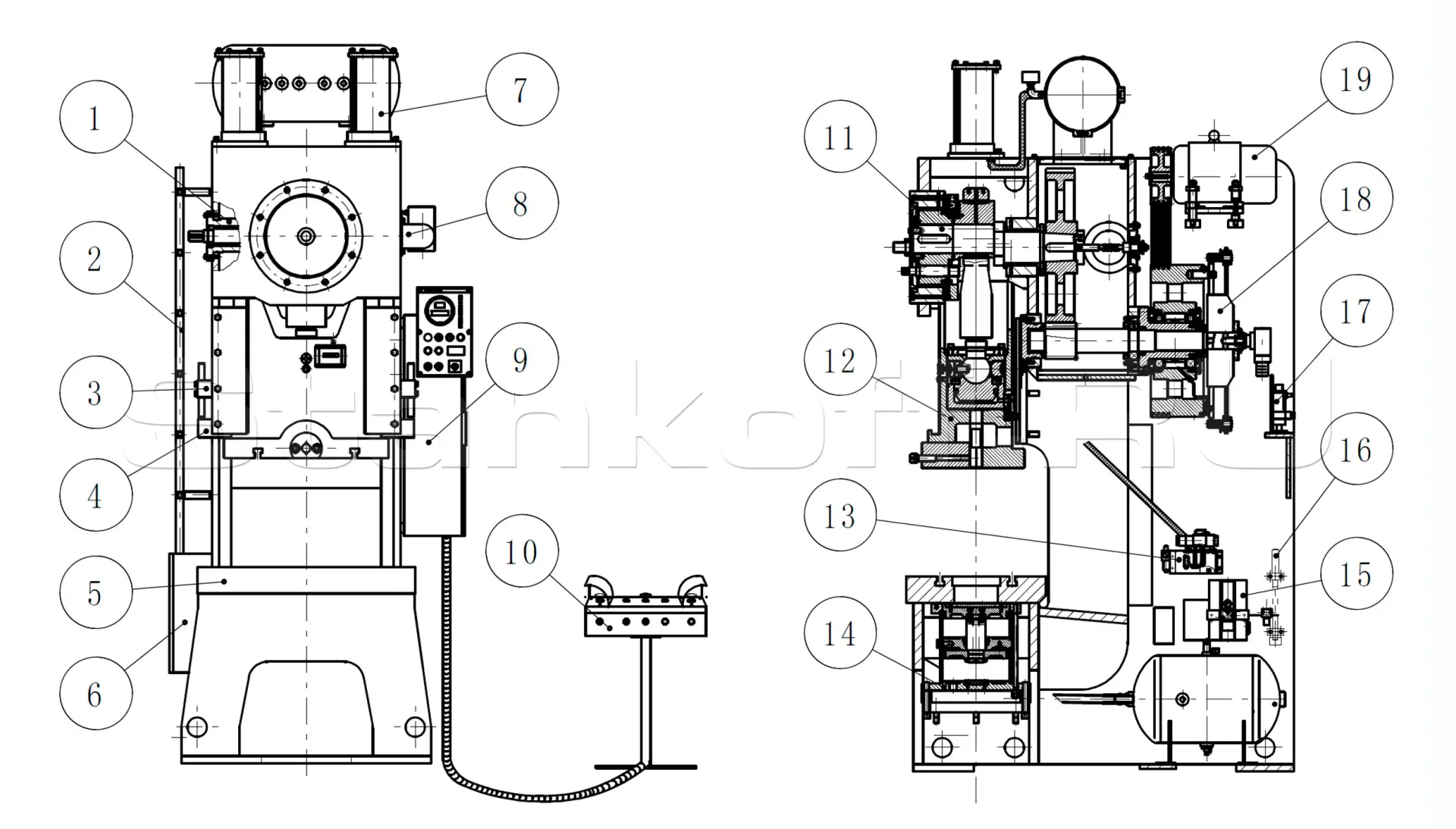

Устройство кривошипного пресса
-
Вал привода механического податчика полосы (опция);
- Лестница (на прессах более 250т);
- Суппорт выталкивателя;
- Выталкиватель;
- Подштамповая плита;
- Пневмооборудование;
- Балансировочные цилиндры;
- Датчик вращения вала;
- Электрошкаф;
- Панель управления;
- Кривошипный вал;
- Ползун;
- Пневмонасос системы гидравлической защиты от перегрузки;
- Пневмоподушка (опция);
- Насос системы принудительной смазки;
- Штанга;
- Двойной клапан безопасности муфты-тормоза;
- Фрикционная муфта-тормоз;
- Главный электромотор привода.
Размеры подштамповой плиты и стола ползуна
| Размеры подштамповой плиты, мм |
Размеры стола ползуна, мм |
| а2 |
280 |
c1 |
0 |
| а3 |
440 |
c2 |
360 |
| b1 |
250 |
e1 |
350 |
| b2 |
810 |
e2 |
600 |
| d1 |
⌀160 |
e4 |
0 |
| d2 |
⌀180 |
d3 |
⌀40 |
Размеры Т-образного паза
| z1 |
22мм |
| z2 |
38мм |
| z3 |
17мм |
| z4 |
38мм |
| z5 |
1мм |

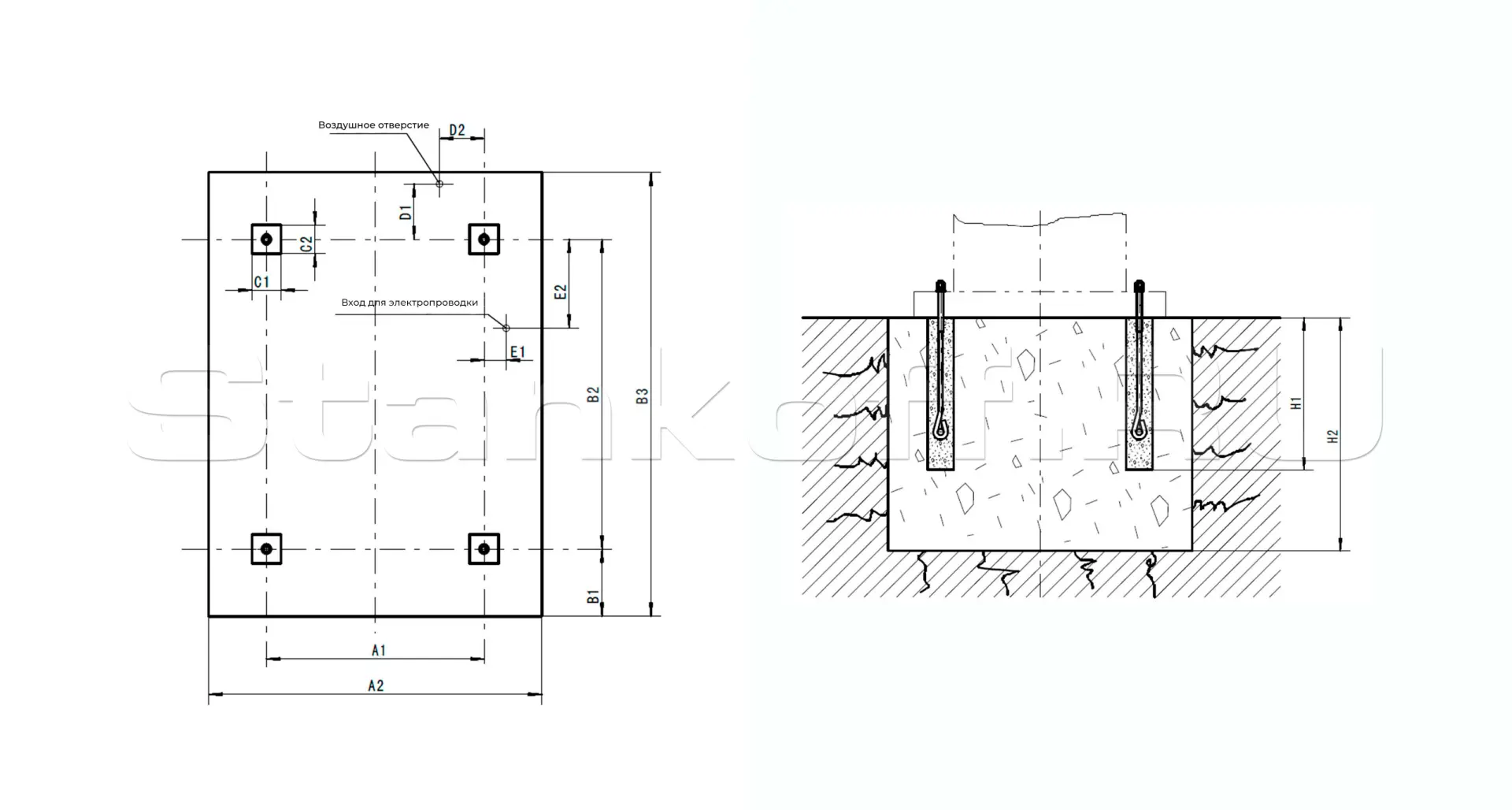

План фундамента
- Данные в две колонки A1 – 830
- A2 – 1330
- B1 – 300
- B2 – 1120
- B3 – 1770
- C1 – 200
- C2 – 200
- D1 – 250
- D2 – 130
- E1 – 60
- E2 – 250
- H1 – 800
- H2 – 1000
Стандартная комплектация
- Сварная станина высокой жесткости;
- Регулировка хода ползуна;
- Комбинированная фрикционная муфта-тормоз сухого типа;
- Направляющие с 8-ю поверхностями;
- Гидравлическая защита от перегрузки;
- Регулировка высоты штампа с электроприводом и с цифровым индикатором положения;
- Балансировочные цилиндры компенсации веса штампа;
- Система принудительной циркуляционной автоматической жидкой смазки;
- Система управления на базе PLC контроллера «OMRON»;
- Подштамповая плита;
- Световая защита;
- Электродвигатель с инвертором (регулировка скорости);
- Защитные ограждения слева и справа от стола;
- Дополнительное защитное ограждение сзади;
- Виброопоры.

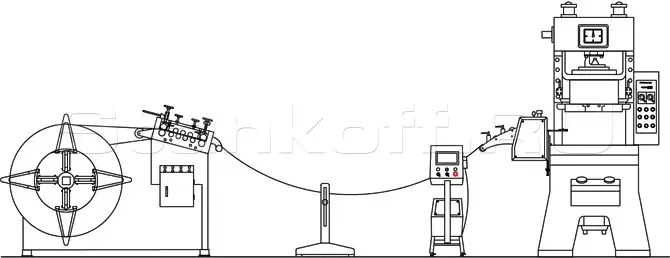

Возможности по автоматизации

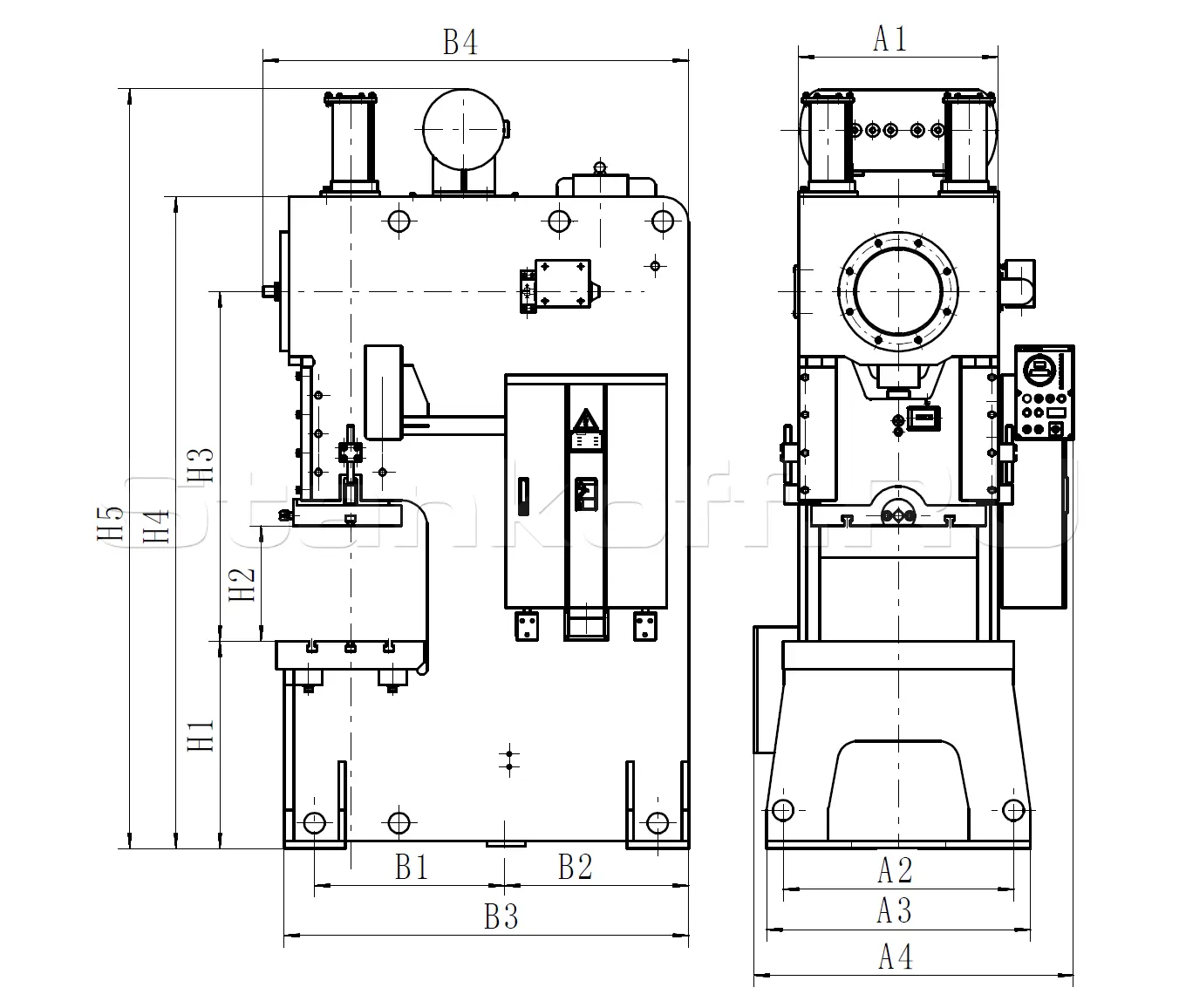

Габаритные размеры
-
B1-1120 мм
- B2-0 мм
- B3-1416 мм
- B4-1610 мм
-
H1-810 мм
- H2-270 мм
- H3-1230 мм
- H4-2345 мм
- H5-2850 мм
- A1-700 мм
-
A2-830 мм
- A3-950 мм
- A4-1170 мм
Производитель:
YangLi
Родина бренда: Китай
| Общие характеристики |
| Номинальное усилие, кН |
450 |
| Номинальная высота штамповки, мм |
4 |
| Ход ползуна, мм |
20-120 |
| Ходов в минуту, мин^-1 |
70-90 |
| Макс. высота штампа, мм |
270 |
| Настройка высоты штампа, мм |
60 |
| Глубина выреза, мм |
230 |
| Расстояние от центра ползуна до станины, мм |
270 |
| Длина рабочего стола, мм |
440 |
| Ширина рабочего стола, мм |
810 |
| Диаметр отверстия в столе, мм |
180x30x160 |
| Толщина подштамповой плиты, мм |
110 |
| Длина ползуна |
360 |
| Ширина ползуна, мм |
600 |
| Диаметр отверстия под хвостовик, мм |
40x60 |
| Расстояние между колоннами, мм |
550 |
| Мощность шпинделя, кВт (л.с.) |
5,5 |
| Габаритные параметры |
| Длина станка, мм |
1170 |
| Ширина станка, мм |
1610 |
| Высота станка, мм |
2850 |
| Вес нетто, кг |
4350 |
