Фрезерный станок с ЧПУ с виртуальным симулятором УПК-ФЧ

Фрезерный станок ЧПУ с виртуальным симулятором предназначен для подготовки специалистов в области фрезерной обработки на станках с числовым программным управлением (ЧПУ). Комплекс позволяет обучающимся развивать навыки работы на современном фрезерном станке с ЧПУ и параллельно работать с виртуальным симулятором, который предоставляет безопасную и интерактивную платформу для освоения ключевых операций и настроек.

1. Фрезерный станок с ЧПУ

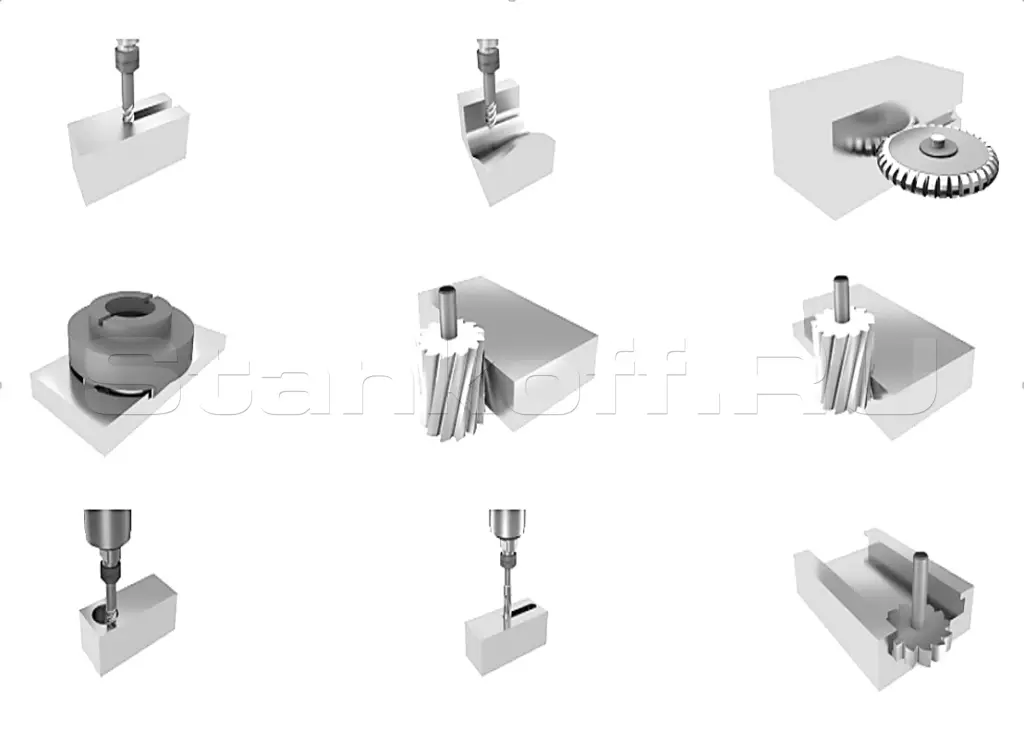

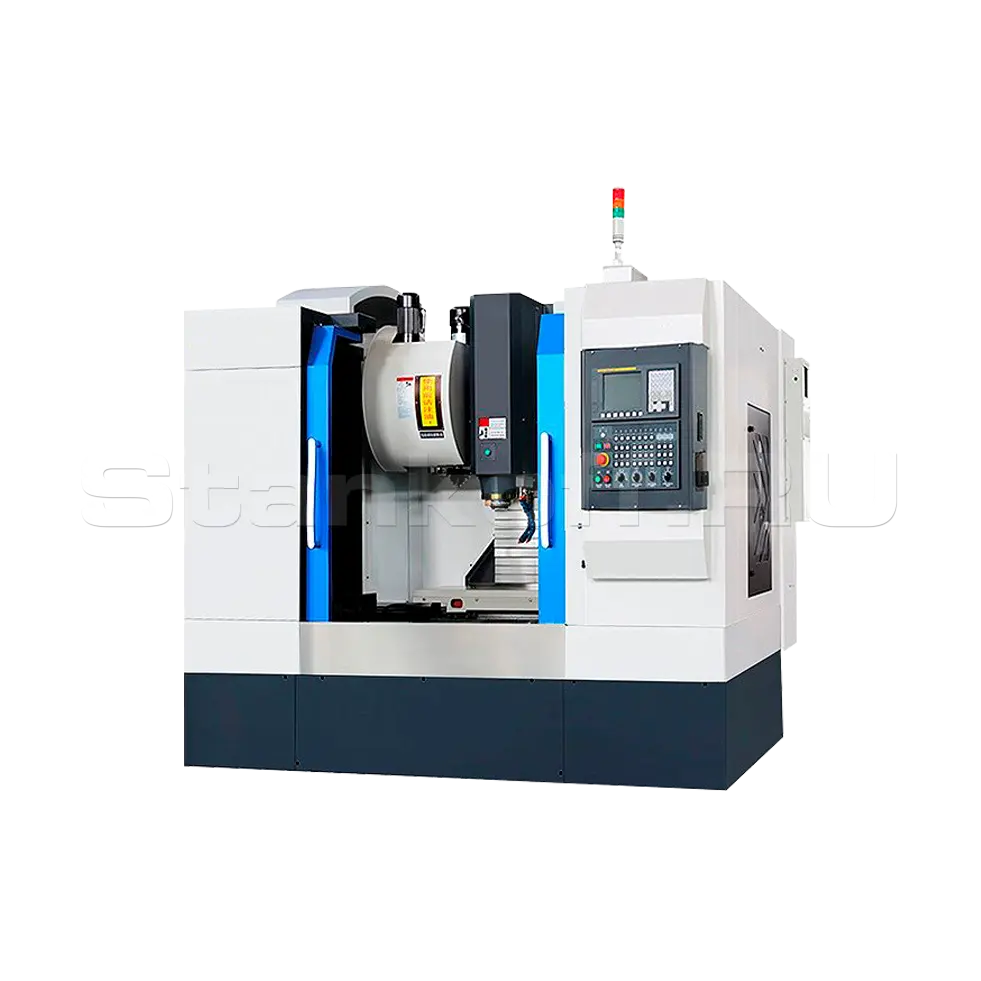

Вертикальный многоцелевой обрабатывающий центр предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Идеально подходит для обучения, предоставляя учащимся доступ к передовым технологиям, применяемым в промышленности. Массивная цельнолитая станина из чугуна Mehanite обеспечивает стабильность и снижает вибрации, позволяя учащимся работать в реальных условиях обработки.

Высокоточный электрошпиндель и линейные направляющие HIWIN поддерживают высокую точность, демонстрируя значение прецизионной обработки.

Система управления FANUC 0i MF PLUS проста в освоении, что дает студентам возможность быстро освоить основы программирования ЧПУ и подготовки производственных программ.

Автоматическая смена инструментов, система смазки и подачи СОЖ, а также защитные телескопические кожухи добавляют обучению практическую ценность, поскольку пользователи изучают функционал, необходимый для работы с оборудованием в реальных производственных условиях.

Характеристики промышленного оборудования подбираются под индивидуальные требования заказчика

Комплектация станка:

• Цельнолитая массивная станина;
• Промышленный электрошпиндель;

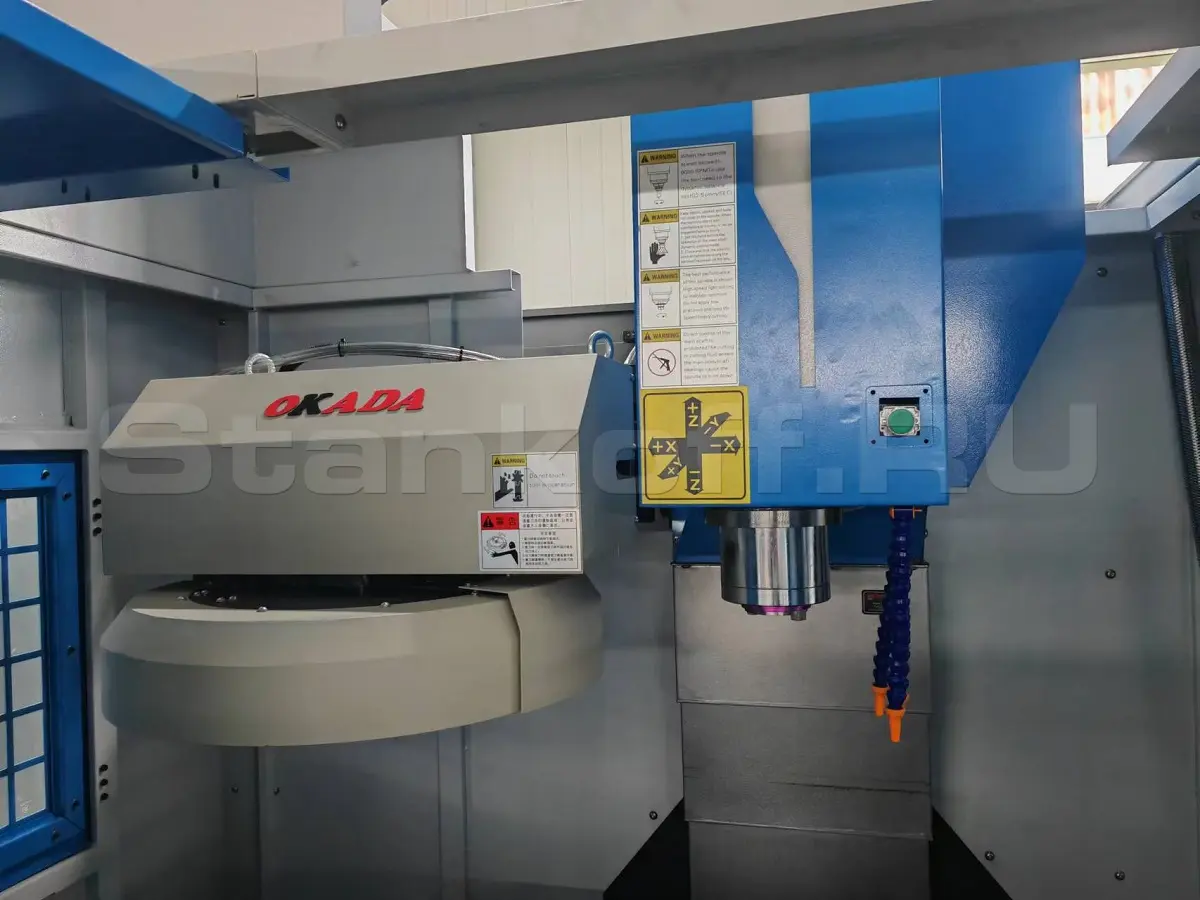

• Магазин автоматической смены инструмента на 16 единиц Aimach/Okada (Тайвань);
• Система управления Fanuc 0i MF PLUS;
• Цифровые серводвигатели и драйверы Fanuc;
• Линейные направляющие HIWIN (Тайвань);
• Шарико-винтовые передачи HIWIN;
• Система подачи СОЖ в зону резания;
• Автоматическая система смазки;
• Телескопические защитные кожухи.

2. Симулятор фрезерного станка с ЧПУ

Симулятор фрезерного станка с ЧПУ предназначен для базового ознакомления начинающих специалистов машиностроительного профиля с принципами программирования операций фрезерной обработки деталей с использованием стандартного (ISO) G-кода.

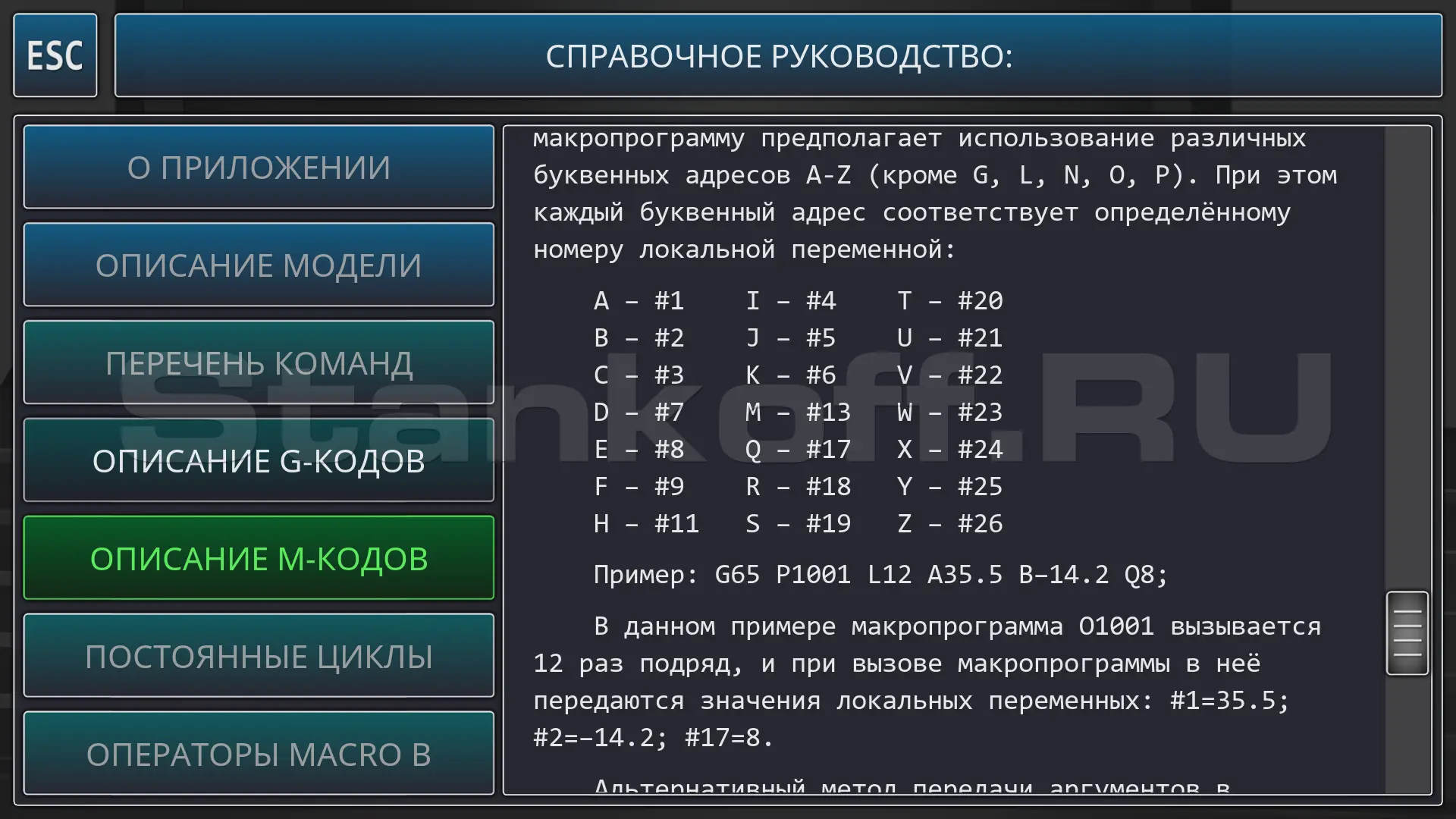

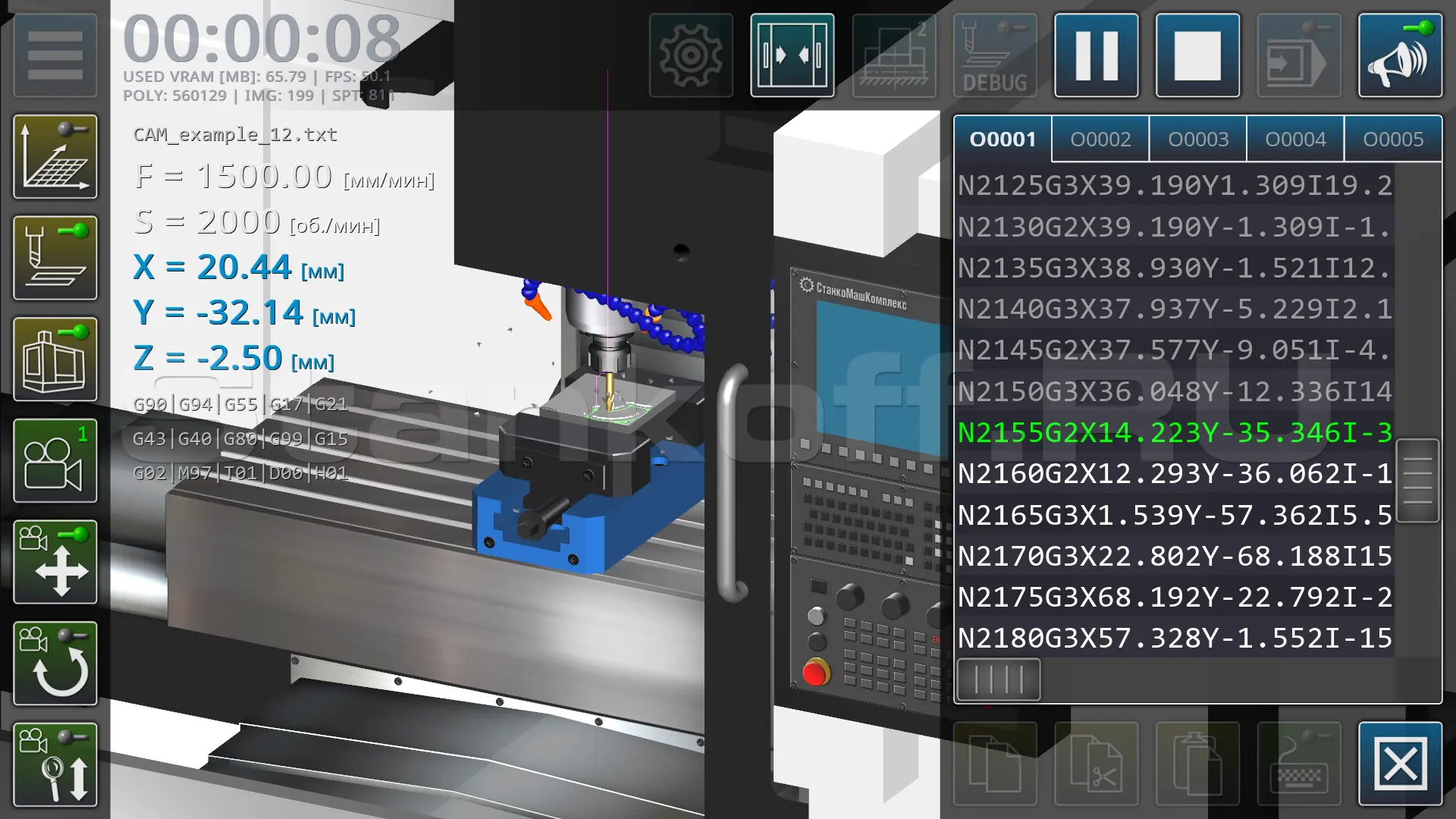

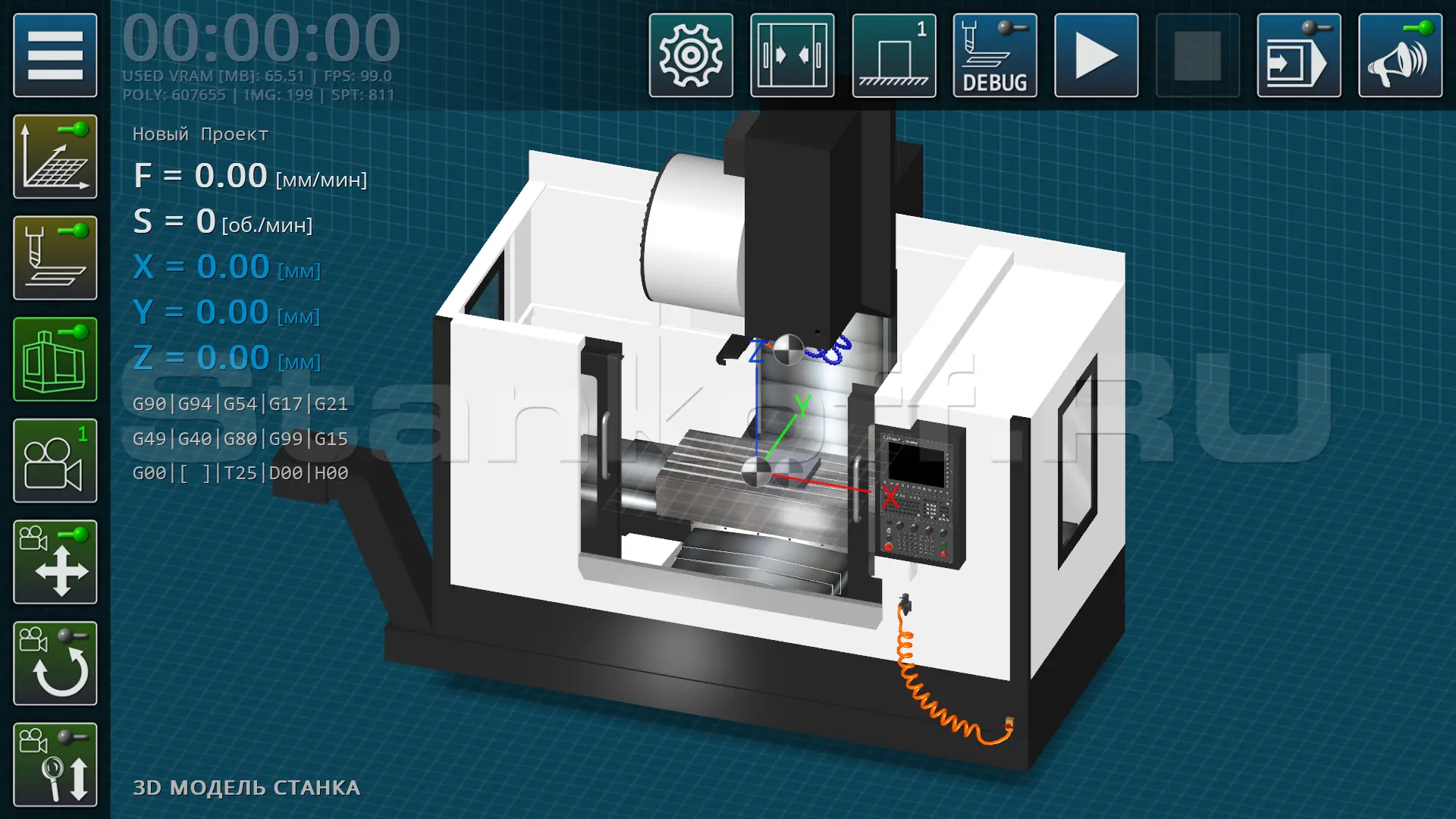

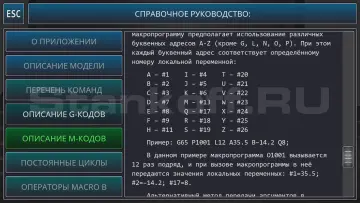

На симуляторе реализовано редактирование кода управляющих программ фрезерного станка, операции с файлами управляющих программ, настройка геометрических параметров режущего инструмента, непрерывное/пошаговое выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, расчёт режимов обработки, краткое справочное руководство по использованию G-кода.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Графический интерфейс пользователя программы реализован на русском и английском языках.

3. Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

4. Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.
