Токарный станок ЧПУ с виртуальным симулятором УПК-ТЧ

Токарный станок с ЧПУ с виртуальным симулятором УПК-ТЧ представляет собой комплексную систему для подготовки специалистов в области работы с токарным оборудованием, оснащенным числовым программным управлением (ЧПУ). Комплекс позволяет обучающимся освоить навыки работы на современном токарном станке с ЧПУ в сочетании с виртуальным симулятором, который создает безопасную и интерактивную среду для изучения основных операций и функционала станка.

1. Токарный станок ЧПУ с горизонтальной станиной

Токарный станок с ЧПУ предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли. Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.

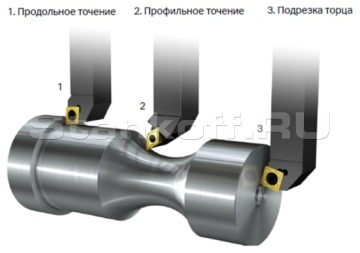

Обладает высокой жесткостью > HRC55 и применяются для обработки внутренних и наружных поверхностей деталей с криволинейным и ступенчатым профилем, включая сверление, зенкерование, нарезание резьбы.

Преимущества:

• Горизонтальная станина из чугуна обеспечивает высокую жесткость
• Станина имеет индукционную закалку с твердостью > HRC55
• Гидравлический привод пиноли задней бабки
• Полное кабинетное ограждение
• Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
• Проходное отверстие шпинделя 49 мм
• Оригинальные компоненты Fanuc

• Шкаф с электрокомпонентами, степень защиты IP54

Характеристики промышленного оборудования подбираются под индивидуальные требования заказчика

Комплектация станка:

• Система управления ЧПУ - Fanuc 0i TF(5);
• Массивная станина из чугуна;
• Направляющие скольжения;
• 6-ти позиционный резцедержатель;
• Высокоточный шпиндель;
• Конструкция блока базирования шпинделя;
• Высокоскоростной электродвигатель главного привода;
• Шарико-винтовая передача (Класс точности C3);
• 3-х кулачковый зажимной патрон (Гидравлический зажим);
• Гидравлический привод пиноли задней бабки;
• Автоматическая система смазки;
• LED освещение;
• Подача сож (200w).

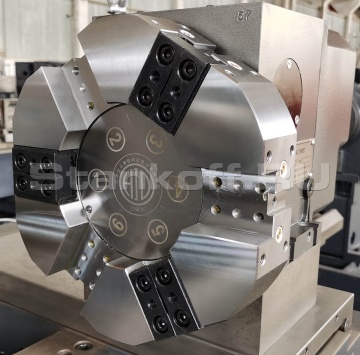

Фотографии основных узлов станка:

2. Симулятор токарного станка с ЧПУ

Позволяет проводить базовое ознакомление начинающих специалистов машиностроительного профиля с принципами программирования операций токарной обработки деталей с использованием стандартного (ISO) G-кода. В симуляторе реализована поддержка токарных циклов Fanuc (система кодов A).

Интерактив дает возможность проводить синтаксический анализ (парсинг) кода управляющих программ с целью построения графической модели траекторий режущего инструмента в трёхмерном пространстве.

Функционал позволяет осуществлять редактирование кода управляющих программ токарного станка, операции с файлами управляющих программ, выбор параметров режущего инструмента, непрерывное выполнение блоков управляющих программ, трёхмерная визуализация перемещений инструмента в рабочем пространстве станка, упрощённая визуализация обрабатываемой поверхности детали, краткое справочное руководство по использованию G-кода.

В основу трёхмерной имитационной модели заложен токарный станок с классической компоновкой узлов, оснащенный системой ЧПУ, 6-ти или 8-ми позиционной револьверной головкой, трёхкулачковым патроном, задней бабкой, системой подачи смазочно-охлаждающей жидкости и другими узлами. Обработка материала выполняется по двум осям в горизонтальной плоскости станка.

Многоплатформенная поддержка позволяет использовать программный продукт на различных вычислительных устройствах, включая интерактивные доски, смартфоны, планшетные и настольные компьютеры, что, в свою очередь, повышает гибкость и мобильность образовательного процесса, соответствуя современному уровню информатизации образования.

Графический интерфейс пользователя программы реализован на русском и английском языках.

3. Методические указания

Методические указания содержат пошаговые инструкции и упражнения, необходимые для эффективного освоения практических навыков. Материалы разработаны опытными специалистами и соответствуют современным требованиям к профессиональной подготовке.

4. Паспорт

Полный пакет документации, включающий паспорт на оборудование и технические характеристики.

Для более глубокого и наглядного обучения в учебно-промышленный комплекс возможно включить дополнительные обучающие элементы, которые делают процесс освоения навыков удобнее и эффективнее.

1. Наглядные пособия

Представляют собой печатные и электронные инструкции, схемы и инфографику, которые упрощают восприятие информации о работе станка и основных операциях. Пособия могут быть представлены в виде плакатов, брошюр и листовок, что позволяет удобно размещать их в учебных классах или мастерских.

2. Стенды

Учебные стенды для демонстрации важных аспектов работы на токарном станке и его устройства. Они могут включать макеты и схемы станка с подвижными элементами, что помогает студентам в изучении внутреннего устройства и принципов работы. Стенды также оснащаются визуальными пояснениями для разбора отдельных элементов станка, таких как шпиндель, суппорт, пиноль и других компонентов.

3. Планшет для обучающего контента

Планшет с предустановленным программным обеспечением предоставляет доступ к электронным пособиям и симулятору работы станка, что позволяет студентам индивидуально работать с материалами. Это устройство оснащено удобным интерфейсом для просмотра уроков, видеоинструкций и проведения самостоятельных упражнений, что помогает закрепить пройденный материал.

4. Панель оператора

Панель представляет собой физическую имитацию элементов управления станком, включая рукоятки, кнопки и переключатели, что помогает студентам освоить управление оборудованием без необходимости использования самого станка. Такая панель дает возможность тренироваться в управлении движениями шпинделя, суппорта и других частей станка, привыкать к расположению элементов и корректному выполнению операций.

Данные компоненты помогают создать полноценную учебную среду, обеспечивая более детальное понимание процесса работы на токарном оборудовании и способствуют практическому освоению навыков без рисков, связанных с реальной работой на станке.
