Фрезерный станок с ЧПУ с автосменой инструмента TS 1530 ATC M

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Артём Третьяков

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с TS 1530 ATC M

Читать все статьи
Фрезерный станок с ЧПУ с автосменой инструмента TS 1530 ATC M предназначен для точного фрезерования и гравировки различных материалов, включая натуральный и искусственный камень, древесину, композиты, цветные металлы, полистиролы, оргстекло и модельный пластик, с возможностью работы в 2D и 3D. Комплектная система смазочно-охлаждающей жидкости (СОЖ) делает его идеальным для обработки этих материалов, обеспечивая качество и долговечность.

Конструктивные особенности


Рабочий стол

Стол представляет из себя герметичную ванну для сбора СОЖ. Стол имеет покрытие алюминиевым профилем с T - образными пазами и защитным пластиком PVC (жертвенник).

Высокоточные направляющие

Станок оснащён квадратными линейными направляющими и каретками от компании HIWIN по всем осям, сечением 25 мм. Эти направляющие вместе с линейными подшипниками обладают высокой динамической грузоподъемностью в 21,2 кН, что, в сочетании с жёсткой станиной и порталом, обеспечивает не только высокую жесткость станка, но и длительный срок службы.

Косозубая рейка

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения.

Высокопрецизионные винтовые пары

Высокопрецизионные винтовые пары

Сечение 25 мм. Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z.

Защита направляющих

Все направляющие на станке надежно закрыты шторками, что не позволяет каменной стружки и СОЖ попадать на них. Тем самым повышая срок службы станка.

Сервомоторы LEADSHINE

Сервомоторы, установленные для перемещения по осям X, Y и Z, обеспечивают точное позиционирование шпинделя в соответствии с программой при высокой скорости. Они демонстрируют высокую надежность и стабильность даже в тяжелых условиях эксплуатации, что гарантирует долгий срок службы и качественную работу станка.

Подача СОЖ

Станок оснащен системой подачи СОЖ. Изготовлена из сополимерного материала высокого качества.

Система централизованной смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

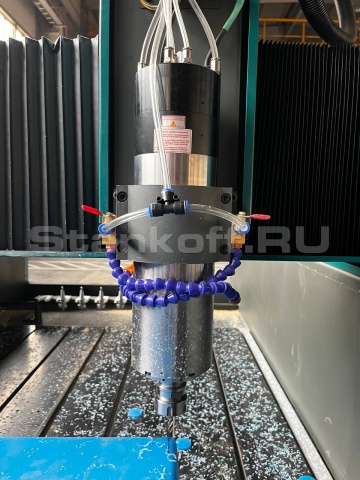

Шпиндель HQD

Шпиндель мощностью 9 кВт и частотой вращения до 24,000 об/мин позволяет эффективно обрабатывать древесину, пластик и акрил, что делает его подходящим для изготовления рекламной и сувенирной продукции. Охлаждение осуществляется принудительно с помощью вентилятора, установленного на валу шпинделя, что поддерживает стабильность работы при высоких нагрузках.

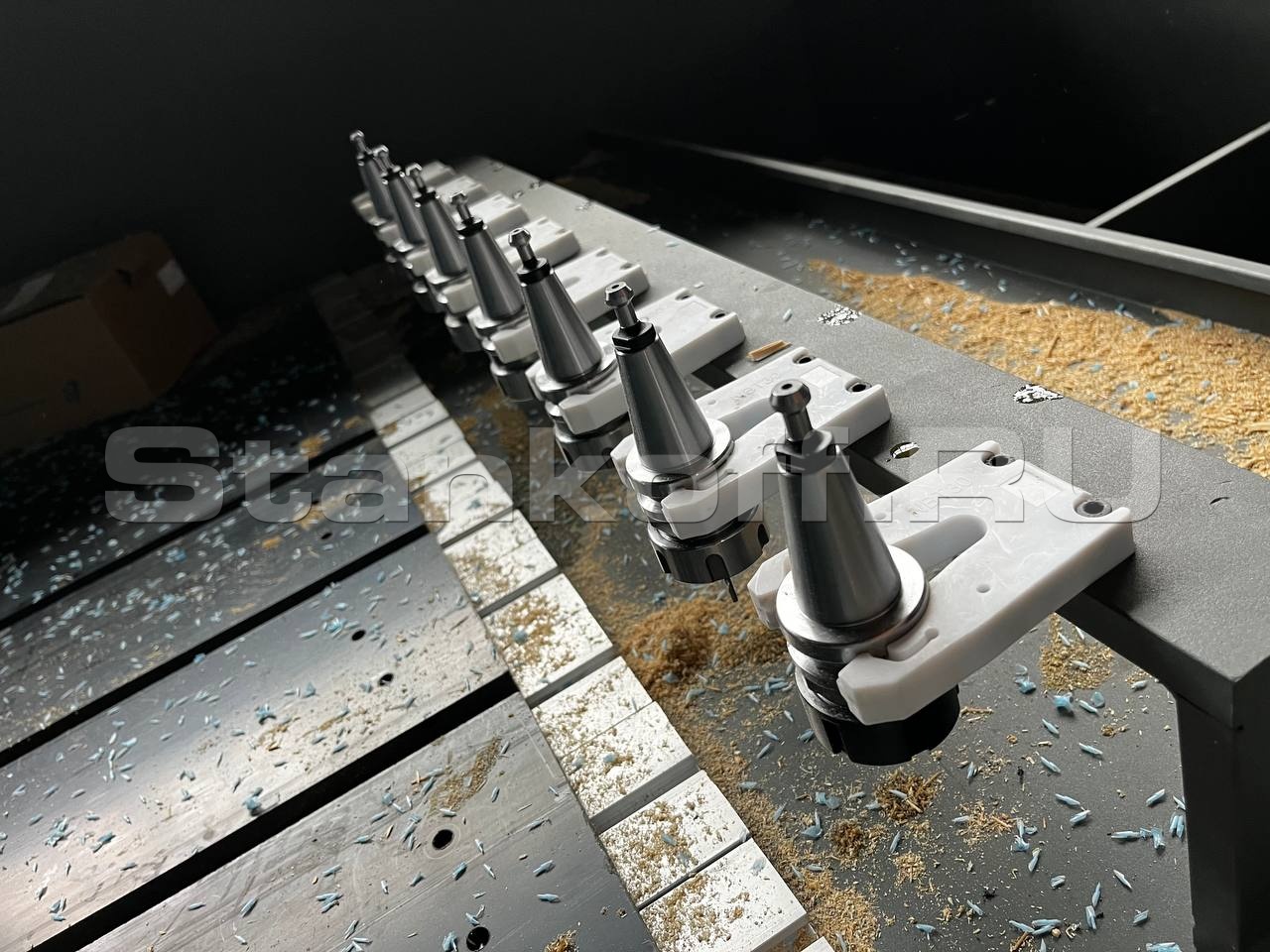

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора Данная система, в отличии от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.

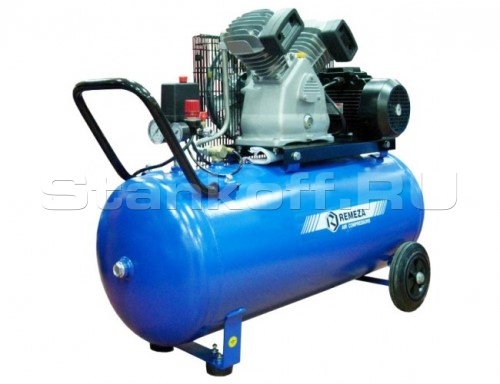

Компрессор

Компрессор мощностью 3 кВт и ресивером на 100 литров. Компрессор необходим для автоматической системы инструмента.

Электрошкаф

Электрошкаф

Отдельно стоящий электро-шкаф. Электронный Шкаф управления с комплектующими от ведущих мировых производителей скомпонована в отдельно стоящий блок, изолированный от вибраций, перегрева и других внешних воздействий.

Система управления

Система управления NC STUDIO Lambda — доступное и надежное решение с поддержкой 3D-обработки, позволяющее создавать и редактировать программы прямо у станка. Интерфейс интуитивно понятен, что упрощает настройку и управление, повышая производительность и качество обработки. Для установки требуется установить плату NC STUDIO в системный блок и подключить ее к станку с помощью кабеля DATA.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Планетарные редукторы

Значительно улучшили характеристики оборудования за счет замены ременной передачи, что позволило увеличить удельную мощность, сохранив высокую нагрузочную способность при компактных размерах привода. Они обеспечивают более высокий КПД и облегчают конструкцию, так как в два раза компактнее и в три раза легче аналогов. Эти редукторы также минимизируют время на техобслуживание, поскольку не требуют частых проверок.

Комплектация

  • Станок TS1530 М АТС– механическая часть;
  • Шпиндель мощностью 9 кВт с воздушным охлаждением;
  • Сервомоторы LEADSHINE;
  • Планетарные редукторы;
  • Линейные направляющие квадратного сечения по всем осям Х, Y;
  • Косозубая передача шестерня-рейка по оси;
  • Шарико-винтовая передача по оси Z Прямая через муфту;
  • Компрессор;
  • Шкаф электронного управления;
  • Линейный магазин на 8 мест;
  • Комплект соединительных кабелей;
  • Система управления – NC Studio Lambda;
  • Программное обеспечение Type3;
  • Автоматическая система смазки;
  • Датчик измерения длины инструмента и высоты заготовки;
  • Фрезы - 1 набор;
  • Цанги - 1 набор;
  • ЗИП - 1 компл;
  • Приспособления для механического крепления заготовок - 1 набор;
  •  Щетка-кожух на шпиндель - 1 набор.
Рабочее поле (X,Y,Z), мм 1500х3000х500
Станина Сварная
Направляющие X, Y, Z Линейные HIWIN 25 мм
Механизм привода X, Y Косозубая рейка
Механизм привода Z ШВП
Двигатель привода X, Y, Z Сервомоторы Leadshine
Мощность шпинделя, кВт 9
Макс. частота вращения шпинделя, об/мин 24000
Макс. скорость позиционирования, м/мин 10
Макс. скорость перемещения (холостой ход), м/мин  10
Макс. скорость фрезерования, м/мин  6
Система управления – тип с ЧПУ NC STUDIO Lambda
Программное обеспечение Type3
Напряжение питания 380V/220V
