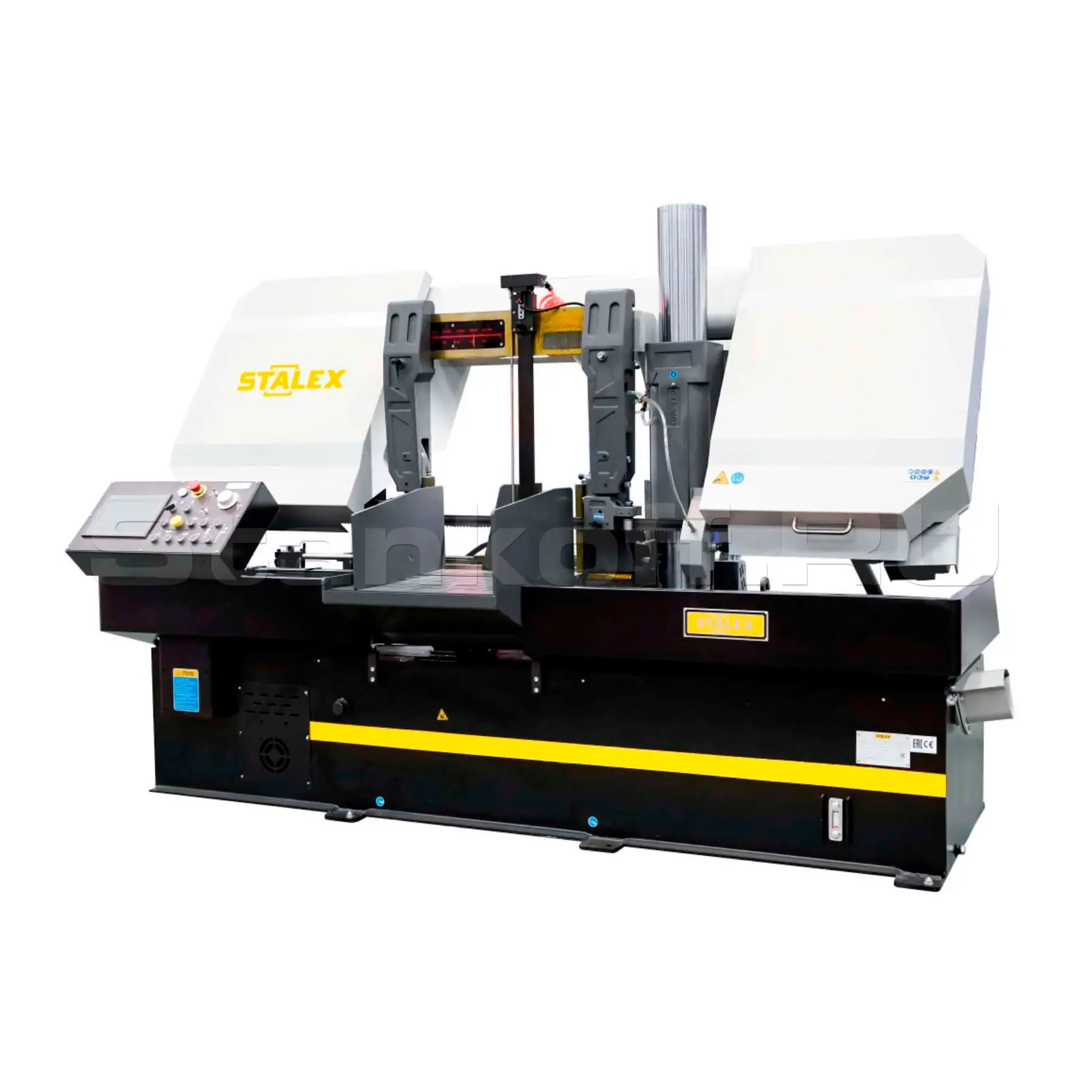

Автоматический ленточнопильный колонный станок STALEX H-420A

Наличие уточняйте

Гарантия
Сервис
Лизинг
Нужна консультация?

Динар Гатауллин

Хотите мы Вам перезвоним? Да
Автоматический ленточнопильный колонный станок STALEX H-420A предназначен для резки труб и цельных заготовок под углом 90°, включая круглый и квадратный профиль. В этих станках пильная рама перемещается по двум вертикальным стойкам, что образует жесткий и стабильный контур, обеспечивающий высокую точность реза.

Рама пилы выполнена из сварной стальной конструкции, что придаёт ей дополнительную устойчивость. Эти станки могут работать в ручном и автоматическом режимах: в ручном оператор запускает каждую операцию кнопкой, а в автоматическом станок выполняет полный цикл самостоятельно (зажим заготовки, подвод к пилению, включение пилы, опускание рамы, остановка пилы, подъем рамы и разжим тисков). В автоматическом режиме оператору нужно лишь подать заготовку и нажать кнопку «Пуск».

Станок оснащен гидравлическими тисками и цветным сенсорным дисплеем на основной панели, где можно программировать и контролировать процесс пиления. Также предусмотрены регулятор скорости опускания пилы и кнопка аварийной остановки для безопасной работы. В ленточно-отрезных станках используются биметаллические пилы марок M42 и M51. Пилы с более твёрдым зубом марки M51 специально предназначены для резки заготовок из нержавеющих сталей. Для обеспечения качественного реза, увеличения срока службы пилы и сохранности станка, при резке заготовок необходимо использовать смазочно-охлаждающие жидкости (СОЖ).

Особенности

  • Произведен по стандартам СЕ;
  • Электрические компоненты от известных производителей Siemens, Schneider, Meanwell Siemens, Schneider, Meanwell и др;
  • Мощный двигатель для эффективной резки;
  • Пульт PLC (панель HMI+кнопочное управление) для программирования и управления режимами резов;
  • Гидравлическое натяжение ленточнопильного полотна;
  • Прижим пакетной резки (гидравлический;
  • Моторизированная дисковая щетка для удаления стружки;
  • Автоматический конвейер для сбора стружки;
  • Функция подачи заготовок контролируется гидравлической системой.

Конструктивные особенности

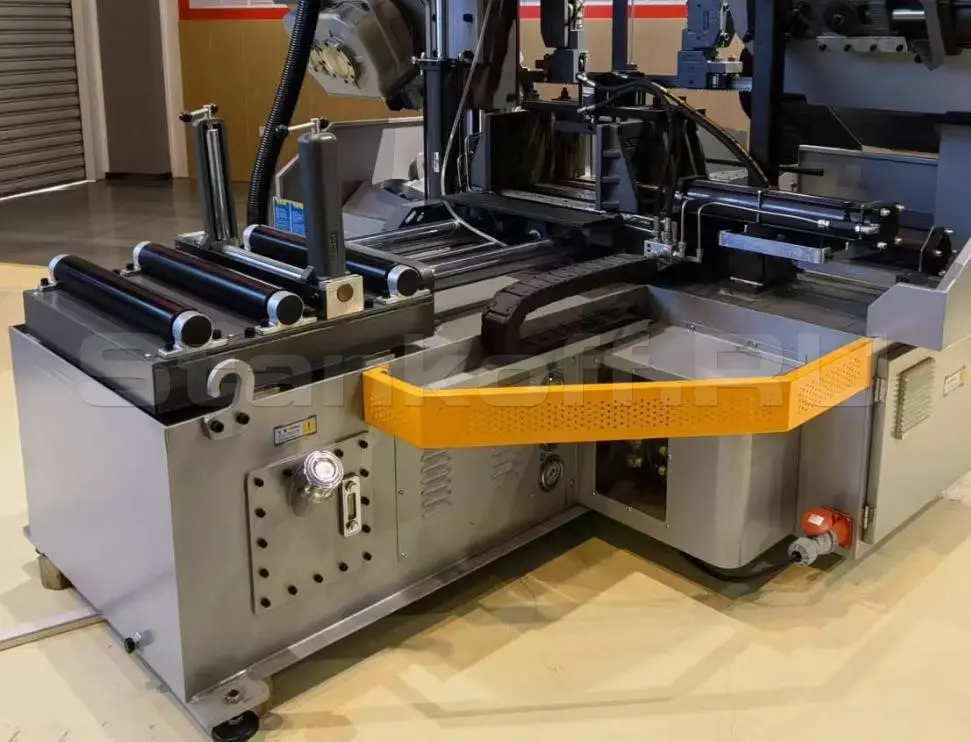

Система подачи

Подача управляется гидравлической системой, а её размер отслеживается с помощью магнитной шкалы и контролируется программируемым логическим контроллером (PLC).

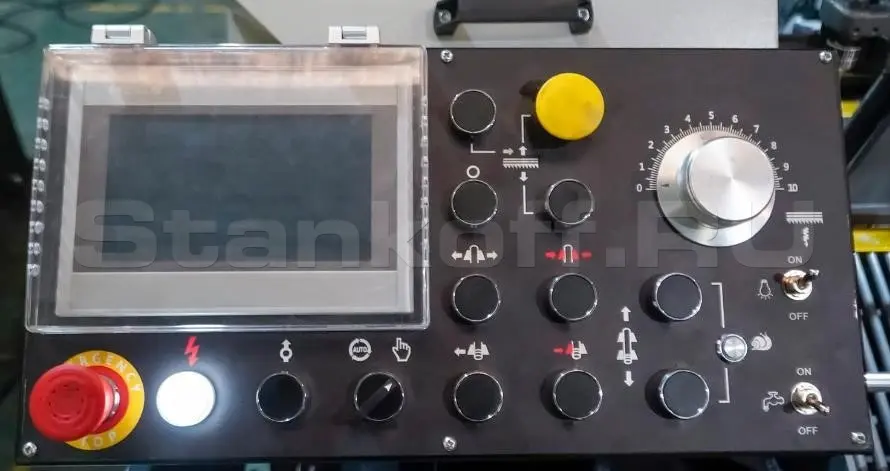

Панель станка PLC

Панель HMI + кнопочное управление.Контроль и программирование режимов резки.

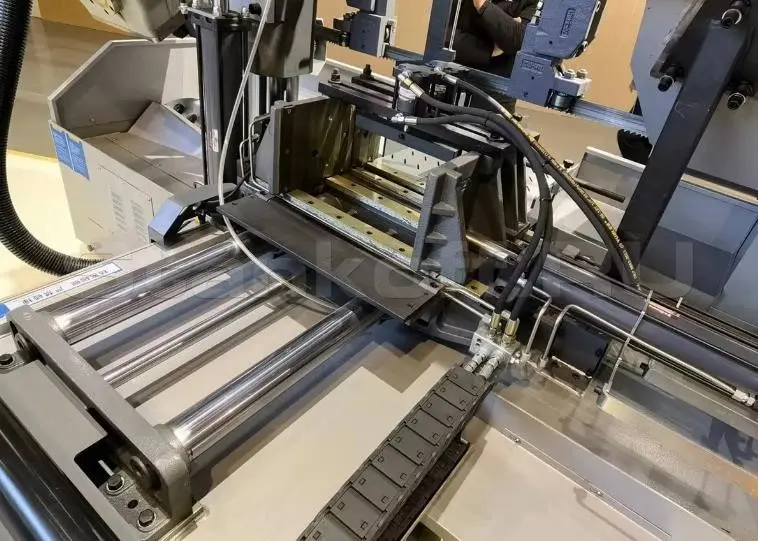

Подающий стол /тиски подачи

Гидравлические тиски подачи для фиксации заготовок.

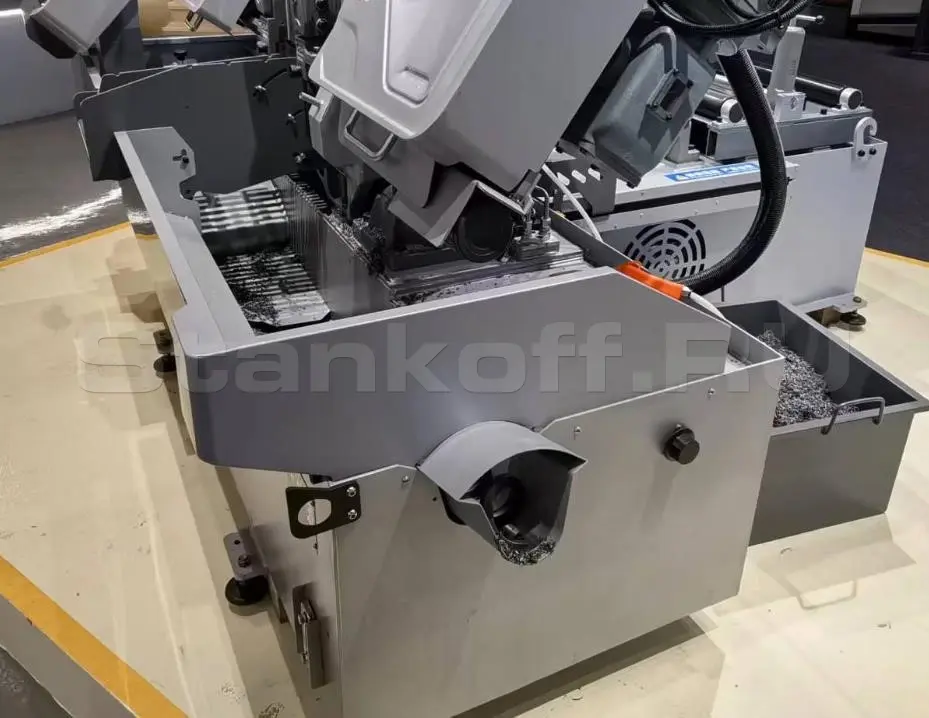

Автоматический конвейер для сбора стружки

Предназначен для транспортировки стружки или мелких деталей.

Упаковка

Стрейч-пленка + паллет. Размер упаковки совпадает с размером станка.

Класс вязкости гидравлического масла

Класс вязкости Кинематическая вязкость при 40 °C, мм²/с
Маловязкие масла
5 4,14-5,06
7 6,12-7,48
10 9,00-11,00
15 13,50-16,50
Средневязкие масла
22 19,80-24,20
32 28,80-35,20
Вязкие масла
46 41,40-50,60
68 61,20-74,80
100 90,00-110,00
150 135,00-165,00

Комплектующие

  • Пульт станка PLC (панель HMI + кнопочное управление);
  • Двигатель с регулируемой частотой вращения;
  • Зубчатый привод ;
  • Блоки позиционирования полотна (перпендикулярности);
  • Автоматический подвод заготовок;
  • Гидравлические тиски;
  • Моторизированная дисковая щетка для удаления стружки;
  • Двойной гидравлический клапан управления подачей вниз;
  • Гидравлическое натяжение ленточнопильного станка;
  • Автоматический конвейер для сбора стружки.

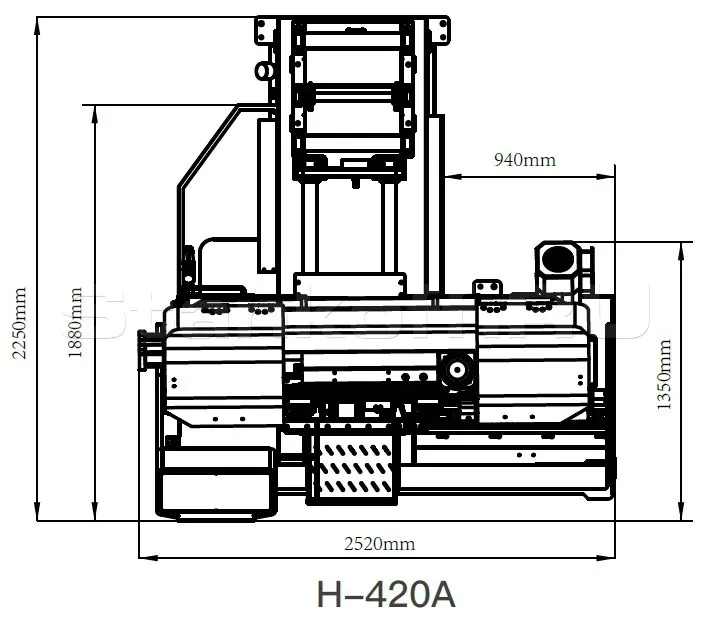

Габаритные размеры


Производитель: Stalex

Родина бренда: Китай

Страна изготовления:

Скорость резания (инвентор), м/мин 10-80
Вращение пилы, град 90°
Сечение (круг), мм 0-420
Сечение (прямоугольник), мм 420х420
Пакетная резка, мм 260х160
Длина конечной детали, мм 150
Объем гидравлического бака, л 70
Объем бака для охлаждающей жидкости, л 120
Рабочая высота стола (от пола до основания тисков), мм 666
Габариты ленточного полотна, мм 41х1,3х5150
Мощность главного двигателя, кВт 7,5 (380В, 50 Гц, 3-х фазный)
Мощность гидравлической станции, кВт 1,5
Мощность системы СОЖ, кВт 0,135
Габаритные размеры станка (ДхШхВ), мм 2250х2630х1650
Вес станка (нетто/брутто), кг 2450/2500
