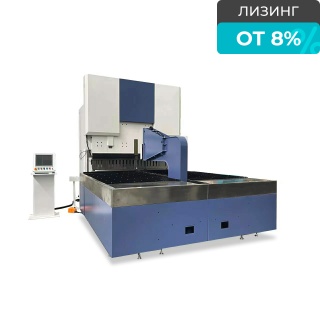

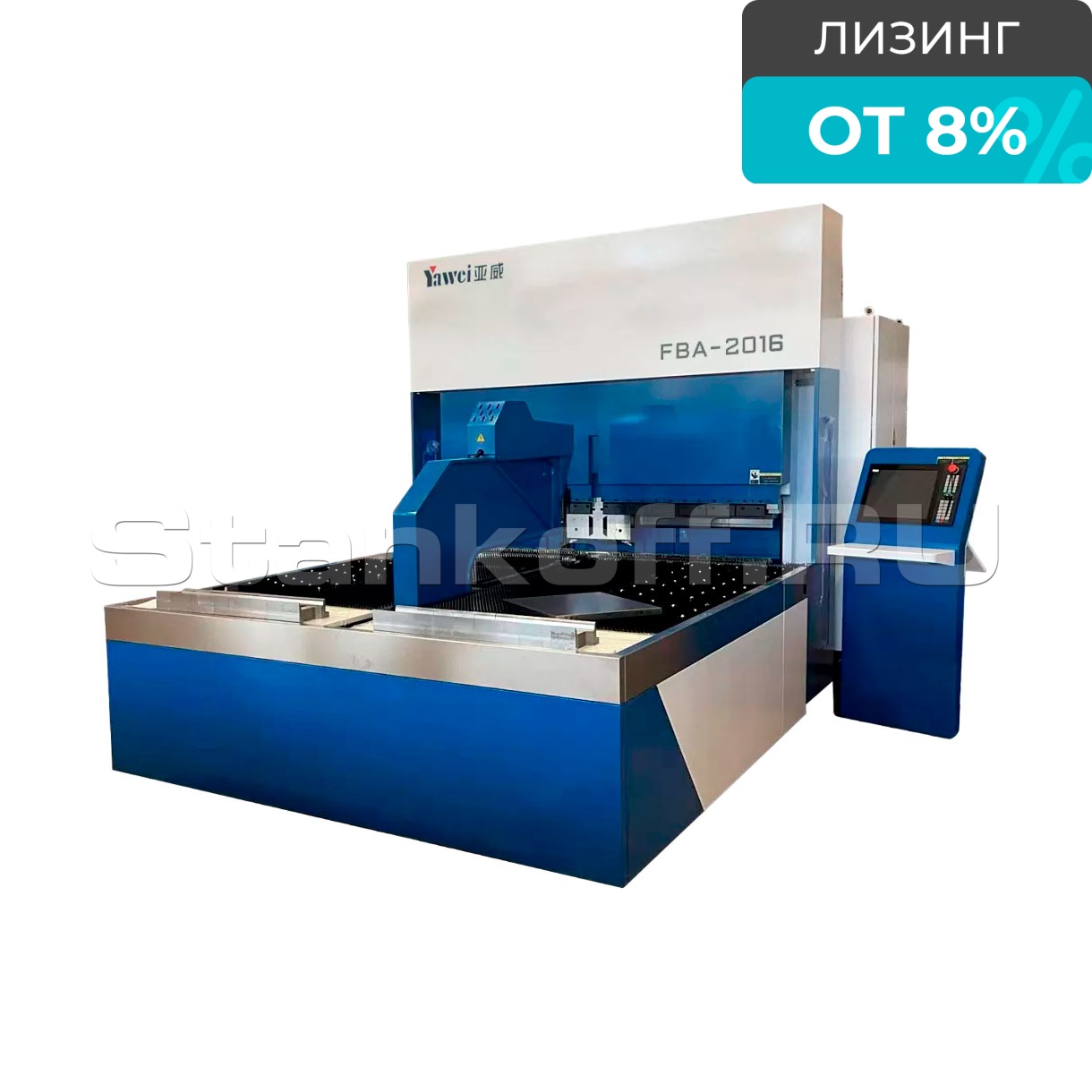

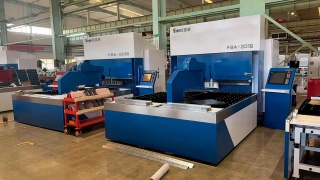

Автоматический панелегиб FBA-4016 / 4000

Автоматический панелегиб FBA-4016 / 4000 состоит из основного станка, включающего прижимное устройство, гибочный модуль и устройство позиционирования и подачи. Создан для серийной гибки металлических панелей, подходя как для стандартных, так и для сложных конфигураций, таких как двери, корпуса электрошкафов, панели фасадов и компоненты лифтов. Оборудование универсально для различных отраслей: от машиностроения и автомобилестроения до производства мебели и бытовой техники.

Основной станок обладает высокими гибкостью, эффективностью, точностью и широкими возможностями автоматизации, подходит для обработки различных деталей, типа «панель», таких как металлические двери, панели вент фасадов, корпусные детали электро-шкафов и металлической мебели кабин лифтов и дверей шахт лифтов, панелей для облицовки зданий (вент-фасады) и многих других отраслях промышленности, использующих панели.

Под управлением системы ЧПУ различные траектории движения могут быть выполняться в любой комбинации для формирования разнообразных гибов. Гибочный модуль панелегиба оснащен двумя гибочными инструментами для положительного и отрицательного гибов, и позволяет осуществлять гибы различной сложности.

Гибочный и прижимной инструмент изготавливаются из высокопрочной стали, с использованием высокоточной технологии обработки для обеспечения гарантированной точности изгиба, а специальная технология изготовления обеспечивает минимальный износ инструмента. Штоковый манипулятор состоит из жесткой сварной С-образной рамы. Обеспечивает надежную фиксацию заготовки и точную подачу её в зону гибки.

Система управления	BECKOFF (Германия)
Сервопривод и серводвигатель	Delta (Тайвань)
Подшипники	NSK (Япония)
Пневмосистема	SMC (Япония) /AIRTAC (Тайвань)
Автоматический выключатель	SIEMENS (Германия)
Электрические компоненты	Schneider (Франция)
Концевой выключатель	BALLUF F (Германия)
Устройство подачи и позиционирования
Запасной прижимной шток (1шт)

Универсальный комплект прижимного и быстросменного инструмента позволяет выполнять разнообразные типы гибов на одной детали за одну установку. Специальный прижимной элемент для установки на краю панели обеспечивает автоматическое выполнение закрытых гибов с четырех сторон. Система быстрого переключения инструмента, удобная для ручной настройки, позволяет оперативно перенастраивать оборудование на различные размеры заготовок, что значительно сокращает время переналадки.
Инструмент также адаптируется по длине прижимного элемента, установленного по длинной стороне, что повышает удобство работы. Конструкция оборудования обеспечивает низкое энергопотребление и уровень шума, снижает воздействие на окружающую среду, а также благодаря надежной механической базе и передовой технологии обработки, заметно повышает производительность.

Панелегиб оснащен двумя наборами гибочного инструмента — верхним и нижним, что позволяет выполнять гибку с положительными и отрицательными углами, радиусную гибку, а также прижим деталей. Автоматически регулируемый по длине прижимной модуль обеспечивает высокую точность и эффективность при работе с заготовками сложного сечения, позволяя адаптироваться к разнообразным формам и параметрам изделий.
Сервомеханическая система гибки обеспечивает точнуютраекторию движения гибочного инструмента. Процесс настройки удобен. Под управлением системы ЧПУ могут быть реализованы различные режимы гибки, которые также имеют функцию обеспечения безопасности. Ход и скорость гибочной балки сервопривода можно регулировать в соответствии с требованиями обработки, чтобы можно было достичь более высокой комплексной эффективности гибки и лучшего качества складывания.

Модуль позиционирования панелегиба позволяет достичь высокой точности геометрии деталей даже при наличии погрешностей или нелинейных внешних кромок в конструкции. Его функции включают:

• Позиционирование заготовки по внешней кромке, что помогает минимизировать отклонения и улучшить контроль качества;
• Позиционирование заготовки по специальным вырубкам, что гарантирует точность гибки даже при сложных формах детали.

Эти возможности позволяют эффективно обрабатывать заготовки, улучшая адаптацию оборудования к различным конфигурациям и повышая точность конечного изделия.

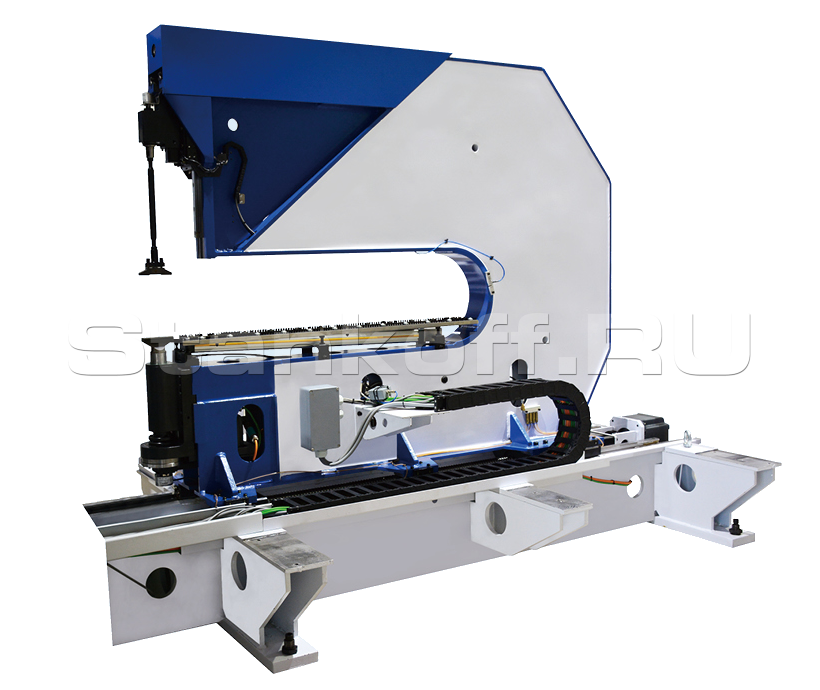

Панелегиб имеет модуль подачи листовых заготовок. После того, как заготовка размещена на столе, осуществляется позиционирование и зажим заготовки и происходит процесс гибки с помощью основного гибочного модуля. Устройство модуля подачи заготовок:

• Позиционирующее устройство;
• Поворотное устройство;
• Зажимное устройство;
• Устройство подачи;
• Основание.

Управление автоматическим панелегибом осуществляется посредством промышленной системы управления с ЧПУ на базе BECKHOFF. Характеристики:

• 15-ти дюймовый, цветной сенсорный дисплей;
• Внутренняя память позволяющая хранить более 20 000 программ;
• Возможность подключения USB-накопителя;
• 2D моделирование процесса гибки;
• Автоматический расчет прижимной силы;
• Функция коррекции размера и угла сгиба заготовки;
• Система функциональной диагностики;
• 17-ти дюймовый, цветной сенсорный дисплей (опция);
• Автоматизированный проводной интерфейс (опция);
• Функция автономного программирования (опция).

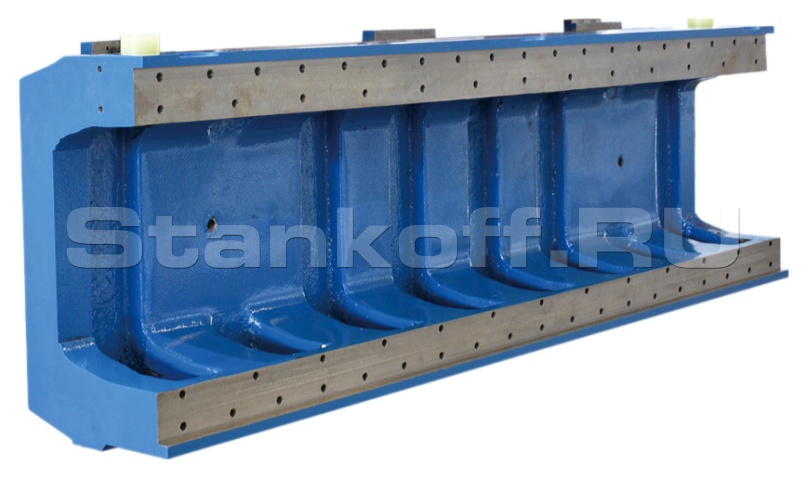

Вся рама станка позиционируется и обрабатывается за одну установку на высокоточных испанских расточных и фрезерных станках SORALUC, что гарантирует стабильность и точность базовых поверхностей оборудования. Это позволяет добиться высокой точности и устойчивости конструкции. Сварная станина, прошедшая термический «отпуск», имеет более высокую жесткость по сравнению с литой конструкцией. Благодаря этому она лучше адаптирована к долговременной эксплуатации под высокими нагрузками при уменьшенном весе, что способствует повышению общей надежности и устойчивости станка при обработке.

Рабочий стол со встроенными стальными шариками и щетиной для уменьшения сопротивления перемещению и исключающий повреждение поверхности.

• Внешнее программное обеспечение;
• Короткие подвижные ножи;
• Специальная подготовка инструмента под чертеж;
• Пневматические шарнирные прижимные "сапожки";
• Оснащение роботом для погрузки/выгрузки деталей;
• Дополнительный прижимной шток.

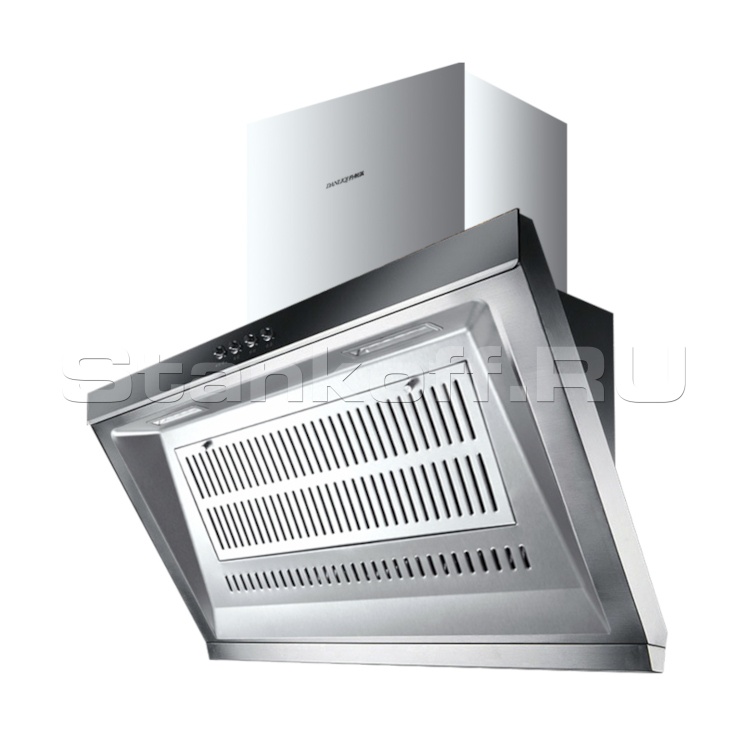

Автоматические панелегибы находят широкое применение в сферах производства осветительных приборов, оборудования для общественного питания, металлической мебели, дверей, строительных конструкций, электрических корпусов и шкафов управления, систем отопления, вентиляции и кондиционирования, лифтов.
