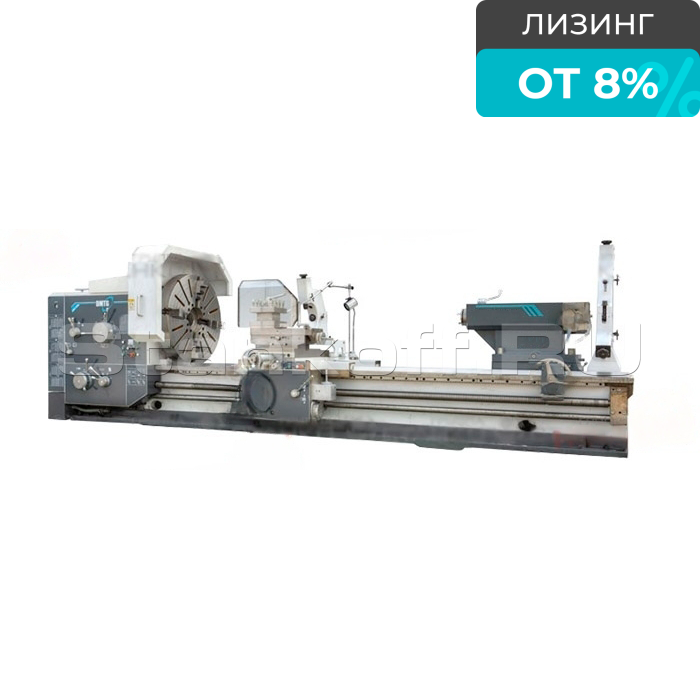

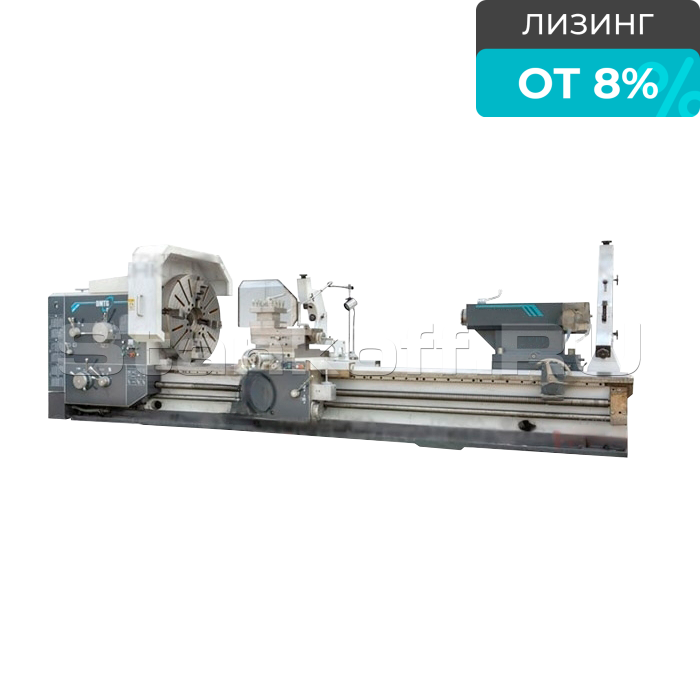

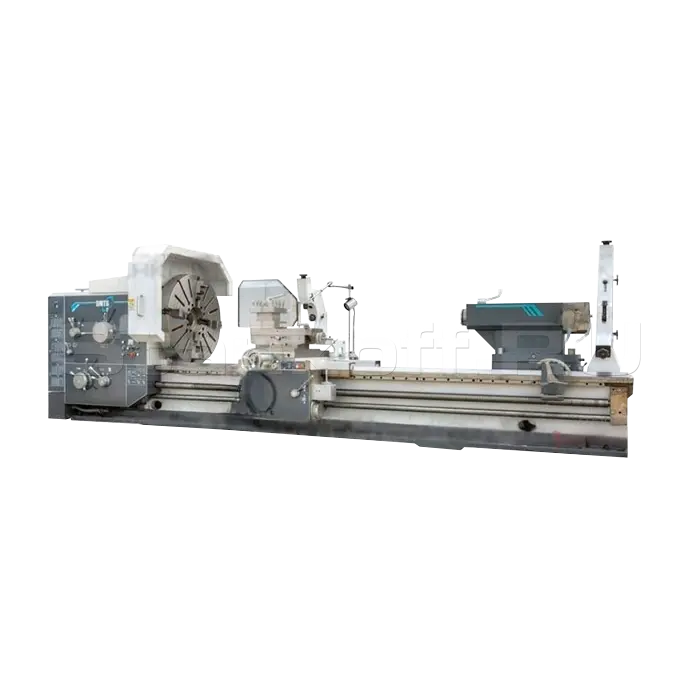

Токарно-винторезные станок DMTG CW62100E

Name: Токарно-винторезные станок DMTG CW62100E
Brand: DMTG
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Токарно-винторезные станок DMTG CW62100E — мощный, точный и высокопроизводительный станок. Он обладает большими возможностями по обработке, включая проходное отверстие шпинделя диаметром Ø100 мм (с опцией до Ø130 мм), а также поддерживает нарезание четырех типов резьб: метрической, дюймовой, питчевой и других. Максимальная масса обрабатываемой детали составляет до 2000 кг. Станок способен выполнять силовое точение с возможностью съема до 5 мм за один проход. Кроме того, предусмотрена возможность обработки коротких деталей большого диаметра в выемке станины.

Высокоточные направляющие покрыты специальным низкофрикционным покрытием Turcite-B, что обеспечивает длительное сохранение точности, а также плавное и точное перемещение суппорта станка. Мощная задняя бабка с пинолью диаметром 100 мм и ходом 240 мм дает широкие возможности по обработке заготовок осевым инструментом (сверла, развертки).

Область применения

Предназначен для черновой, получистовой и чистовой обработки заготовок из стали, чугуна и цветных сплавов. Используется для серийного изготовления крупногабаритных деталей в различных отраслях промышленности.

Особенности станка

Редуктор подач с передаточным отношением 1/1 и 16/1. Диапазон подач позволяет производить на одном станке как черновое обдирочное, так и чистовое точение (до Ra 1,6);
Закаленный шпиндель из высокопрочной легированной стали, установленный на регулируемые прецизионные роликоподшипники NSK (Япония). Шпиндель станка прошел динамическую балансировку на специальном испытательном стенде);
Высокая жесткость и прочность станины сложной формы с многочисленными ребрами жесткости. Ширина станины 550 мм;
Закаленные призматические направляющие станины (не ниже HRC 47-56, толщина закаленного слоя не менее 2 мм);
Принудительная циркуляционная система смазки передней бабки и коробки подач с собственным независимым насосом;
Высокопроизводительная гидростанция с баком 35 л;
Двухходовая гидравлическая многодисковая фрикционная муфта передает вращение на шпиндель и осуществляет реверс;
Гидравлический тормоз шпинделя;
Закаленные шлифованные шестерни передней бабки и коробки подач;
Дублированная рукоятка управления вращением шпинделя (с правой и с левой стороны станка);
Задняя бабка может быть смещена на ± 10 мм для точения длинных конусов;
Перегрузочная муфта ходового винта;
Система подачи СОЖ в зону резания;
Современный аналог советского станка 16К50.

Комплектация

3-кулачковый токарный патрон Ø400 мм;
Люнет подвижный Ø20-160 мм
Люнет неподвижный Ø150-400 мм ;
Станочный светильник;
Упорный центр МК6;
Обслуживающий инструмент;
Руководство по эксплуатации на русском языке.

Производитель: DMTG

Родина бренда: Китай

Диаметр обработки над станиной, мм	1000
Диаметр обработки над суппортом , мм	710
Диаметр обработки в выемке станины, мм	1230
Длина выемки станины , мм	350
Межцентровое расстояние, мм	3000
Ширина станины, мм	550
Макс. вес обрабатываемой заготовки, кг	2000
Число оборотов шпинделя, об/мин	7,5 - 1000
Кол-во скоростей шпинделя (вперед/назад)	18/6
Проходное отверстие шпинделя, мм	100
Фланец шпинделя	С11 (DIN 55027, ISO 702/III)
Внутренний конус шпинделя, мм	Метрический 120 (1:20)
Диаметр шпинделя в передней опоре, мм	160
Макс. крутящий момент шпинделя, Нм	2400
Мощность двигателя шпинделя , кВт	11
Продольная подача 1:1 (64 подачи), мм/об	0,1 - 1,52 мм/об
Продольная подача 16:1 (64 подачи), мм/об	1,6 - 24,3
Поперечная подача	1/2 от продольной подачи
Быстрый ход в продольном направлении, мм/мин	3800
Быстрый ход в поперечном направлении, мм/мин	1900
Пределы шага нарезаемых метрических резьб (52 шага), мм	0,5 - 240
Пределы шага нарезаемых дюймовых резьб (34 шага), ниток/дюйм	28 - 1
Пределы шага нарезаемых модульных резьб (53 шага)	Модуль 0,5 - 120
Пределы шага нарезаемых питчевых резьб (24 шага)	28 - 1 DP
Размер державки резца, мм	30x30
Угол поворота верхней каретки суппорта, °	± 90
Ход верхней каретки суппорта , мм	200
Ход поперечной каретки суппорта, мм	460
Конус пиноли задней бабки	МК6
Диаметр пиноли задней бабки, мм	100
Ход пиноли задней бабки, мм	250
Поперечное перемещение задней бабки, мм	± 10
Общая потребляемая мощность, кВт	15
Напряжение, В	380~50 Гц
Габаритные размеры станка (ДxШxВ), мм	5130x1460x1830
Вес станка, кг	5600
