Оптоволоконный труборез с сервостолом и активной поддержкой труб XTC-TP240/6000 Raycus Servo 12+6

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Николай Васильев

Хотите мы Вам перезвоним? Да

Сопутствующие товары

Современный станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д круглой, квадратной, эллиптической, шестигранной формы, D-образных труб, с оптоволоконным лазерным излучателем и электронной системой управления ЧПУ. При установке 5-осевой головы станок также позволяет обрабатывать швеллер, уголок, металлопрофиль. Может обрабатывать трубы различных диаметров и длин. При определенных настройках может быть достигнут нулевой необработанный остаток (безотходное производство).

Отличительной особенностью данной серии является наличие 3-х пневматических зажимных патронов (передний, задний и центральный). В стандартной комплектации станок обрабатывает трубы до 240 мм.  Движение патронов осуществляется по вертикальным линейным направляющим высокой степени надежности и точности. Также для увеличения качества резки на станке реализована дополнительная поддержка труб.

Особенности конструкции


Листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Сервостол для поддержки и автоматической выгрузки
Сервостол для поддержки и автоматической выгрузки

Сервостол для поддержки и автоматической выгрузки

Сервостол с активной поддержкой исключает провисание длинной трубы. Идеален для заготовок как круглого, так и не круглого сечения, позволяет отслеживать контур трубы на всех этапах вращения изделия, чего не позволяет сделать стандартная поддержка в форме цилиндра. Функция наклона стола, даёт возможность скатить трубу в зону приёма, снижая количество физической работы оператором станка.

Активная поддержка труб

Активная поддержка труб

Механизм автоматической загрузки и поддержки труб разработан для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб любой формы. Автоматическое перемещение вверх-вниз в зависимости от формы обрабатываемых труб контролируется компьютером, позволяет поддерживать профильную трубу на всех этапах вращения.

3 пневматических зажимных патрона

Три патрона обеспечивают стопроцентное использование всей длины трубы! Оптимизируют любое производство. Пневматические патроны в 2 ~ 3 раза быстрее, чем традиционные электрические патроны. В стандартной комплектации станок позволяет раскраивать металлические трубы квадратного, круглого, овального и D-образного сечения, а также при установке 5-осевой головы позволяет резать швеллер, полосу, профили П-, L-, U- образной формы диагональю 20 - 240 мм. При определенных настройках осуществляет резку без потери материала (с нулевым остатком).
Автоматическая регулировка под диаметр обрабатываемых труб. Для синхронизации вращения патронов используется двухсторонний привод.

Лазерная режущая головка с автоматической фокусировкой BOCI BLT421H

BLT421 имеет множество инновационных технологических функций, направленных как на защиту от поломок, так и на эффективность, скорость и качество лазерной резки.
Улучшенная система фокусировки предусматривает перемещение фокусных и коллиматорных линз со скоростью 30м/мин, что значительно уменьшает задержку перед резкой. Емкостный датчик позволяет отслеживать металлические детали на 360 градусов от головки, что позволяет скорректировать ее положение при переезде между деталями в случае, если возможно столкновение. Инновационная система обратной связи эффективно связывается с управляющей программой в реальном времени выводит на экран все показатели головки, а также способна полностью приостановить процесс резки при отсутствии или недостаточном давлении режущего газа, а при ухудшении качества резки, система самостоятельно скорректирует давление режущего газа в ту или иную сторону.
• Интерфейс: QBH, EOC
• Фокусное расстояние: 150/200 мм
• Диапазон автофокусировки: ±50 мм
• Размер: 404x122 мм
• Вес: 5,5 кг

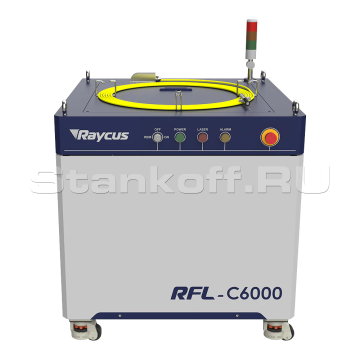

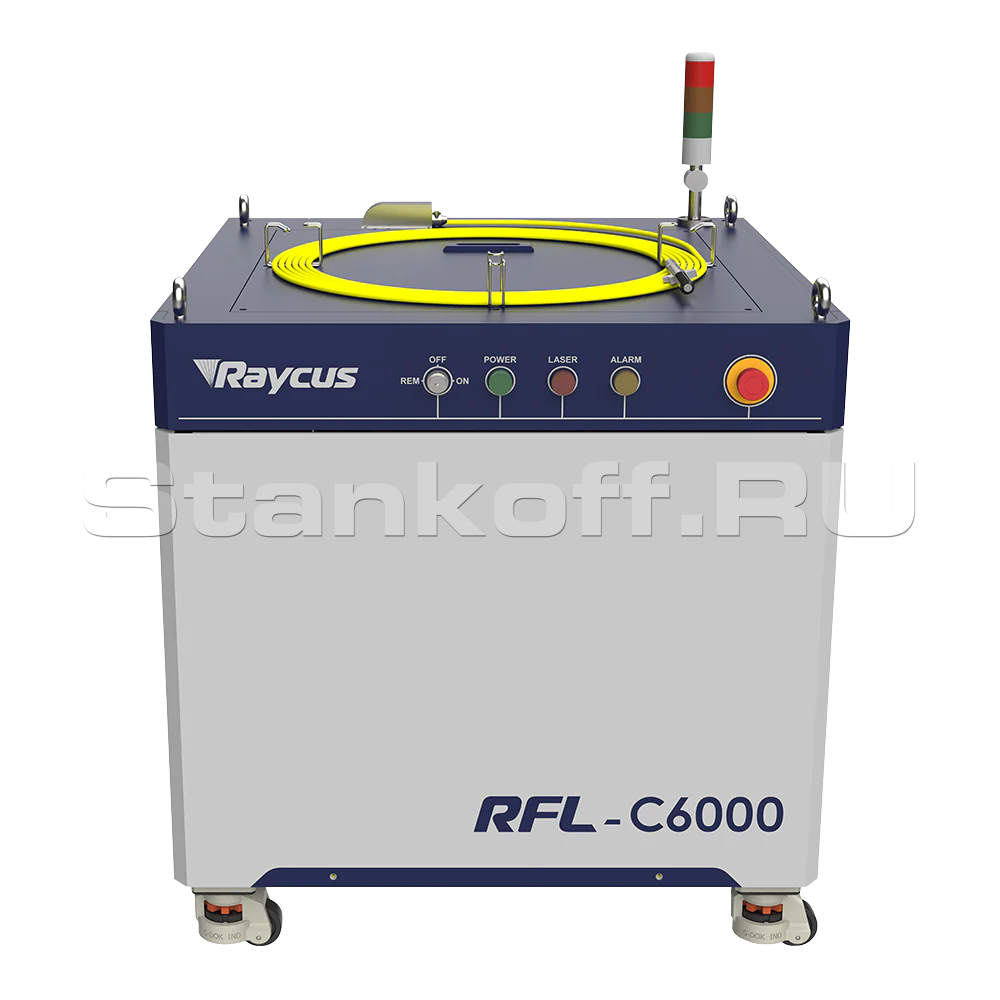

Лазерный источник Raycus

Серия волоконно-оптических лазеров третьего поколения с одним модулем. Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

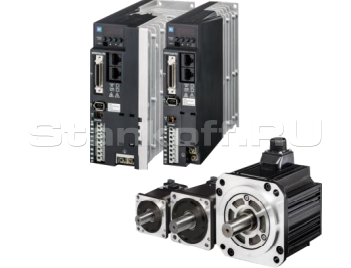

Серводвигатели и драйверы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Редуктор Motoreducer

Редуктор Motoreducer

Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача «шестерня-рейка» YYC

Зубчатая передача «шестерня-рейка» YYC

YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

Высокоточные направляющие Hiwin

Высокоточные направляющие Hiwin

Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

Автоматическая система смазки

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Система управления FSCUT 5000A

FSCUT5000 – это система управления волоконным лазерным труборезным станком на базе технологии EtherCAT. FSCUT5000А используется на станках с 3-мя зажимными патронами. Система поддерживает работу с утилитой TubesT 3D Nesting, которая позволяет повысить производительность и минимизировать количество остаточного материала.

Интеллектуальная система ЧПУ

Простая в эксплуатации даже для новичков.
Поддержка множества видов графических файлов, включая DXF, PLT, DWG, AI, G-code, IGS (резка труб).
Поддержка нескольких языков.
Сигнализация низкого давления вспомогательного газа и ошибок резки.
Сигнальная лампа безопасности.

Дистанционный пульт управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Вытяжной вентилятор

Вытяжной вентилятор

Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.

Комплектация

Режущая голова с автофокусом
Raytools (Швейцария)
Зубчатая передача «шестерня-рейка» YYC / Twin (Тайвань)
Высокоточные направляющие Hiwin / PEK (Тайвань)
Серводвигатели и драйверы
Fuji (Япония) / Veichi (Китай)
Редуктор Motoreducer (Франция)
Источник излучения Raycus (Китай)
Система ЧПУ и софт FSCUT5000 (Китай)
Водяное охлаждение - чиллер
Hanli / S&A (Китай)
Пропорциональный клапан Aventics (Германия)
Электрические компоненты Schneider (Франция)
Вентилятор

Параметры подбора мощности для труборезного станка

Круглые трубы
Диаметр трубφ20-φ50φ50-φ120φ120-φ240
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм3 мм4 мм3 мм6 мм4 мм
1500 Вт4 мм4 мм6 мм4 мм8 мм4 мм
2000 Вт8 мм6 мм12 мм6 мм
3000 Вт10 мм8 мм12 мм6 мм
4000 Вт12 мм10 мм14 мм10 мм
Профильные трубы
Диаметр трубφ20-φ50φ50-φ100φ100-φ150
Мощность источникаЧерная стальНержавеющая стальЧерная стальНержавеющая стальЧерная стальНержавеющая сталь
1000 Вт3 мм2 мм3 мм2 мм6 мм3 мм
1500 Вт4 мм3 мм4 мм3 мм8 мм4 мм
2000 Вт6 мм4 мм12 мм4 мм
3000 Вт8 мм4 мм12 мм6 мм
4000 Вт10 мм6 мм14 мм6 мм

Расходники

НазваниеРасход, шт./месяцСрок службы, моточасы
Сопло1-2500
Защитное стекло2500
Фокусирующая линза0,11500-2000

Выбор диаметра сопла

МатериалТолщинаДиаметр сопла
Углеродистая сталь1 - 6 мм1,4 мм
6 - 10 мм2 мм
Нержавеющая сталь1 - 3 мм1,5 мм
3 - 4 мм2 мм
5 - 6 мм2,5 мм

Качество газов

Тип газа Качество Чистота газа,% Содерж-е азота и аргона(N2 +Ar),‰ Содерж-е воды (H2O),‰
Кислород O2 3,5 ≥99,95 ≤500 ≤5
Тип газа Качество Чистота газа,% Содерж-е кислорода(O2),‰ Содерж-е воды (H2O),‰
Азот N2 4,5 ≥99,995 ≤10 ≤5
Азот N2 5 ≥99,999 ≤3 ≤5

Требования к условиям работы

ЭлектричествоНапряжение тока: 380V
Частота: 50 Гц
Стабильность напряжения + 5%
Регулирование напряжения: <2%
Вспомогательный газОчищенный сухой сжатый воздух:
Кислород (O2) особой чистоты и
Азот (N2) чистотой не менее 99,9%
Прибор для сжатия воздухаДавление 14 бар
Объем 1 м³
ТемператураДиапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером.
ВлажностьТемпература точки росы воздуха должна быть менее 10° для предотвращения процессов  конденсации в охлажденных частях машины.
ФундаментФундамент для станка должен быть ровным и без вибраций
Листовой металлОднородный, ровный и чистый

Преимущества

  • Низкая стоимость и низкие эксплуатационные расходы:

    экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;

  • Идеальный промышленный дизайн

    в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;

  • Простая программа

    для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;

  • Высокая производительность

    высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;

  • Легкость в использовании и безопасность:

    простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;

  • Доступность запасных частей

Получаемые изделия


Производитель: XTLASER

Родина бренда: Китай

Мощность лазера 6000 Вт
Лазерный источник Raycus
Длина волны 1080 Нм
Макс. длина труб в зоне погрузки 12000 мм
Макс. длина труб в зоне выгрузки 6000 мм
Мин. остаток трубы
0-150 мм
Диаметр круглых труб 20-240 мм
Размер квадратных труб 20-240 мм
Размер прямоугольных труб ≤ 240 мм
Ход головы по оси Z 300 мм
Точность позиционирования (X,Y,Z) ±0,05 мм
Точность повторного позиционирования (X,Y,Z) ±0,03 мм
Мощность сервоприводов Передний патрон: 4400 + 4400 Вт
Центральный патрон: 4400 + 2000 Вт
Задний патрон: 2000 + 4400 Вт
Макс. скорость холостого хода по оси X 80 м/мин
Макс. скорость холостого хода по оси Y (ход заднего зажима) 80 м/мин
Макс. скорость холостого хода по оси Z 90 м/мин
Макс. скорость вращения патронов 100 об/мин
Ускорение по оси Y 1,5G
Зажимы пневматические
Питание 3 фазы 380В/50Гц
