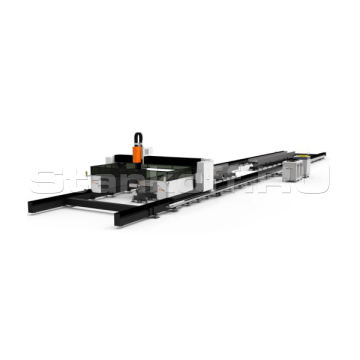

Оптоволоконный лазерный станок для резки двутавровой балки XTC-LHR 12050/12000 Raycus 5 axis

Name: Оптоволоконный лазерный станок для резки двутавровой балки XTC-LHR 12050/12000 Raycus 5 axis
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Алексей Булыгин

+7 995 888-07-18

Хотите мы Вам перезвоним?

Оптоволоконный лазерный станок для резки двутавровой балки XTC-LHR 12050/12000 Raycus 5 axis это высокотехнологичный станок объединяющий лазерную резку, интелектуальное обнаружение заготовки, прицензинное позиционирование и 5 осевую координатную систему с ЧПУ в 3х плоскостях. Оборудование обладает высокой эффективностью и поддерживает множества соединений деталей. Максимальный размер двутавровой балки составляет 1200x500 мм. Выполняет множества функций включая резку: круглых отверстий, открытые отверстия для сварки, резка под углом, Z-образных соединений, косой срез, монтажный срез и маркировку. Благодаря конструкции станка разработанной для тяжелых условий эксплуатации оборудование работает очень стабильно и обеспечивает минимальные вибрации.

Комплектация

Режущая голова с автофокусом	BOCI (Китай)
Зубчатая передача «шестерня-рейка»	T-win(Тайвань)
Высокоточные направляющие	LAAK (Тайвань)
Серводвигатели и драйверы	Yaskawa (Япония)
Редуктор	Motoreducer (Франция)
Источник излучения	Raycus (Китай)
Система ЧПУ и софт	FSCUT9200 (Китай)
Водяное охлаждение - чиллер	Hanli / S&A (Китай)
Пропорциональный клапан	Aventics (Германия)
Электрические компоненты	Schneider (Франция)
Вентилятор
Стабилизатор напряжения в подарок!

Конструктивные особенности

Листовая станина

Станина сварена из высококачественной листовой стали и подвержена высокотемпературному отжигу. Все сварные швы выполняются исключительно в защитной атмосфере. Данная процедура обеспечивает долгий срок службы станка без механических деформаций.
Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.

Режущая голова BLT481

Высокотехнологичное оборудование, предназначенное для точной и эффективной лазерной резки металла. Благодаря своей конструкции и функциональным возможностям, режущая голова BLT481 обладает ключевыми особенностями:
• Противоударная защита в реальном времени контролирует состояние защитного стекла и при его загрязнении оперативно выдаёт предупреждение, что позволяет избежать негативных последствий;
• Режущая голова оснащена датчиками для интеллектуального мониторинга с обратной связью, которые быстро идентифицируют проблему и предоставляют своевременные предупрежденияж
• Контроль давления регулирует расход газа в процессе резки, минимизируя влияние давления на качество профиля реза;
• Коллимация и фокусировка уменьшают время ожидания фокусировки, обеспечивая более последовательный процесс резки и повышая эффективность;
• Комплексное водяное охлаждение охватывает 90% оптического пути режущей головы, что способствует стабильности процесса;
• В сочетании с качающейся осью AB голова поддерживает резку кромки с максимальным углом скоса ±45°. Однократное формование упрощает подготовку, снижает себестоимость и повышает стабильность процесса.

Технические характеристики:
• Диапазон фокусировки: ±50 мм;
• Скорость фокусировки: 500 мм/с;
• Точность возврата в исходное положение: ±0,01 мм;
• Вес 5,5 кг.

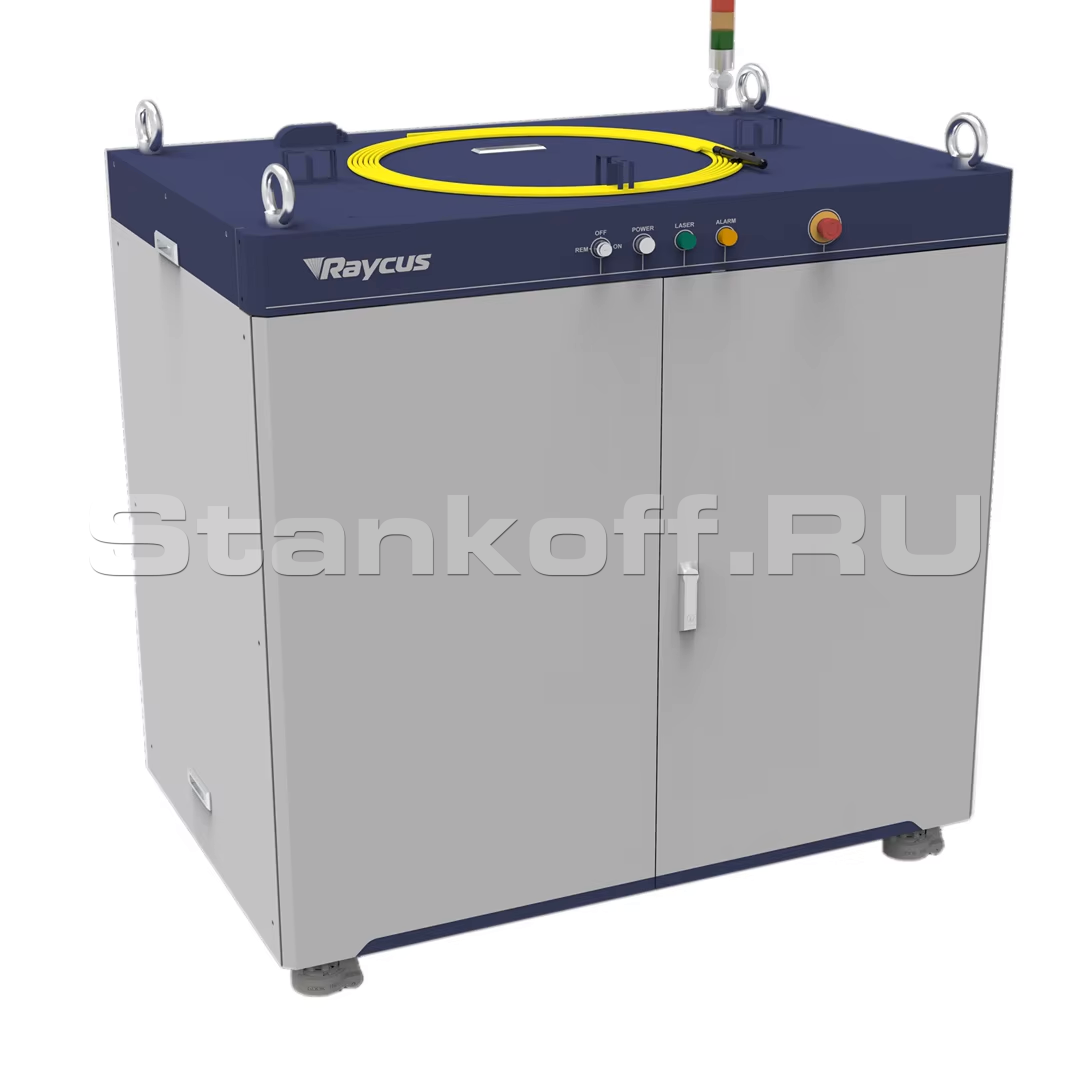

Лазерный источник Raycus

Бренд №1 в Китае. Запатентованная конструкция для бесперебойной работы и легкого обслуживания. Устойчивый к суровым условиям окружающей среды. Синхронизированное управление лазерным источником. Прямое управление всеми функциями оптоволоконного лазера. Ресурс работы 100 000 моточасов.

Сервоприводы Yaskawa

Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Сервоприводы Yaskawa имеют преимущества перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Сервоприводы Yaskawa способны поддерживать номинальный момент в довольно широком диапазоне скоростей.

Редуктор Motoreducer

Присутствует зубчатая передача с двойной поддержкой на закаленных и отшлифованных валах с полностью укомплектованными игольчатыми подшипниками, за счет этого увеличивается крутильная жесткость. Зазор ≤ 3 минут. Стандартные операционные диапазон температур -15℃ до 45℃. Стандарт защиты расклассифицированный IP 65.

Зубчатая передача «шестерня-рейка» T-Win

Зубчатые передачи T-Win характеризует:
• геометрическая точность всех размеров,
• прямизна, параллельность и перпендикулярность поверхностей,
• твердость закаленной поверхности, а также глубокий слой закалки.
Зубчатая рейка в отличие от шарико-винтовой пары дает инженерам больше возможностей для создания длинных дистанций перемещения, так как винтовая пара имеет ограничения по длине, ввиду провисания, профиль же зубчатых реек позволяет избежать провисания на больших длинах. Возможно как перемещение рейки относительно неподвижной шестерни, так и шестерни (вместе с приводом) относительно рейки.

Высокоточные направляющие LAAK

Перемещение портала и лазерной головки осуществляется по линейным направляющим LAAK (Тайвань). Направляющие отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.

Пропорциональный клапан Aventics

Высокоэффективный и экономичный пропорциональный клапан с цифровым управлением, который идеально подходит для регулирования давления. Отличается компактным размером и простой в использовании модульной конструкцией. Клапан имеет низкое энергопотребление и малое время отклика.

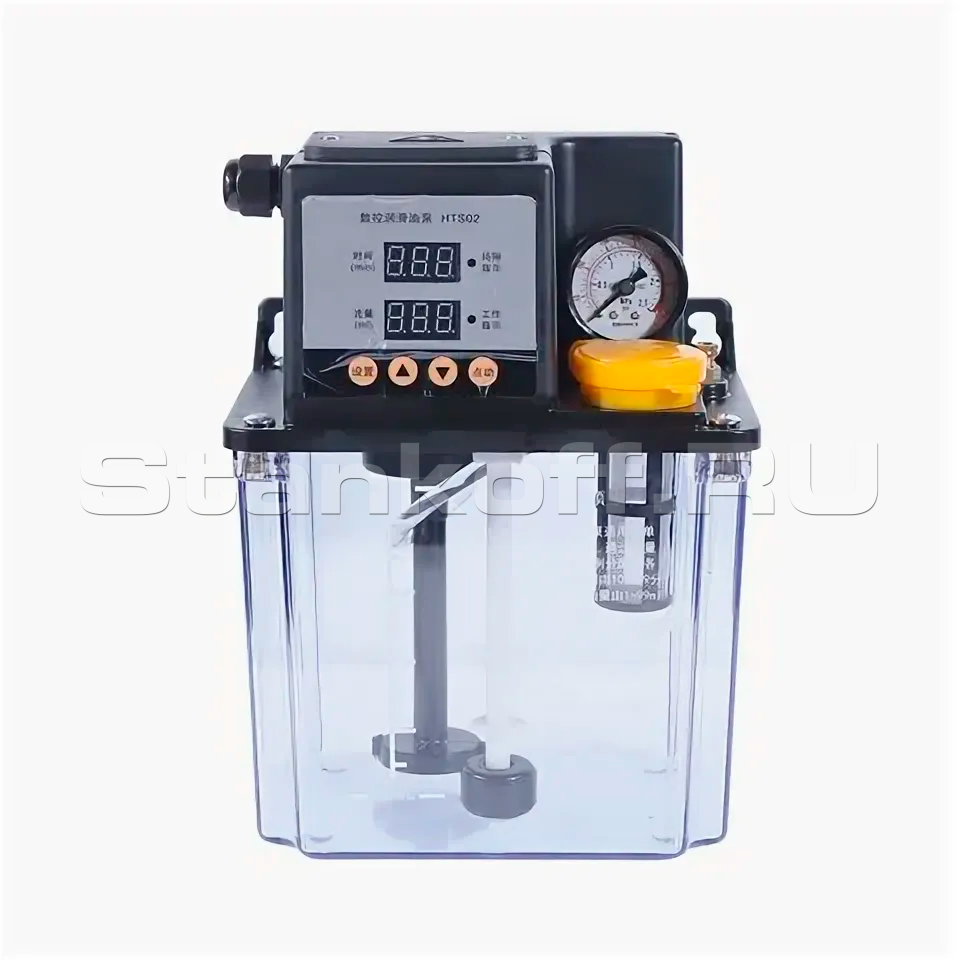

Автоматическая система смазки

Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.

Пульт дистанционного управления

Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.

Водяной чиллер

Автоматический чиллер для охлаждения излучателей лазерных станков.
Этот чиллер имеет большую мощность, что позволяет непрерывно охлаждать лазерную систему. Регулировка температуры осуществляется в автоматическом режиме.

Система ЧПУ FSCUT9200

Поддерживает резку структурной стали, плоскостную фасочную резку и 2D резку. Сканер контуров BCW измеряет в реальном времени и компенсирует ошибки между чертежом и фактическим положением материала.

Система автоматической регулировки высоты

Функция бесконтактного контроля высоты. Точная и автоматическая регулировка фокусного расстояния в соответствии с высотой металлической пластины.

Функция автоматического предотвращения столкновений

Предотвращение столкновений из-за деформации металла или других посторонних предметов. Защита режущей головки от повреждений.

Система ЧПУ FSCUT9200

BC Axes: Комплект механизмов для осей;
HypTronic3: Хост CNC;
BCL4568E: Плата ввода/вывода;
WKB: Дистанционное управление;
BCW400B: Контурный сканер (Структурная сталь).

Программное обеспечение:

FACut: Версия для структурной стали;
TubesT: Программное обеспечение для 3D вложений, версия для структурной стали.

Особенности:

Поддержка различных типов станков. Адаптация к различным сценариям;
Резка 3 в 1. Один станок, множество вариантов использования. Поддержка резки структурной стали, резки фасок и 2D-резки;
Калибровка по изображению. Высокая точность, короткое время обработки и простое обслуживание. Быстрая калибровка параметра оси вращения;
Сканирование контура. Измерение и компенсация в реальном времени. Контурный сканер BCW измеряет и компенсирует ошибки между чертежом и положением материала;
Профессиональная оптимизация раскроя. Подключение к Tekla для эффективного расположения деталей. Совмещение с программой Tekla и TubesT (версия для структурной стали) для обеспечения эффективного черчения и размещения;
Множество функций. Удовлетворение требований к резке структурной стали. Резка и снятие фаски с фланцев и ребер, скругление и снятие заусенцев, обработка болтовых отверстий и маркировка. В сочетании с лазерной головой BLT — стабильная и точная работа.

Программное обеспечение FACUT-H

FACut — это специализированное программное обеспечение для лазерной резки профильной стали. Программа отличается высокой точностью и эффективностью резки. Основные функции FACut включают визуальную калибровку, детальное сканирование деталей, настройку параметров резки, управление процессом резки, а также возможность создания и использования пользовательских PLC (программируемых логических контроллеров).

Особенности ПО:

Использует сканеры для точного измерения размеров и положения обрабатываемой детали, что позволяет минимизировать ошибки и повысить качество резки;
Программа поддерживает импорт чертежей из других программ, таких как TubesT, и позволяет сохранять чертежи с уже настроенными параметрами резки;
Возможность задавать разные параметры резки для различных частей профиля, включая зоны с толстыми материалами, такие как соединения между фланцем и стенкой профиля;
Контроль движения станка, включая возврат к исходным координатам, корректировку положения при сбоях, а также настройку скоростей и ускорений;
Для полноценного управления процессом резки требуется использование с CNC-хостом HypTronic3. На других системах программа работает в демонстрационном режиме;
Встроенные меры безопасности, такие как автоматическое обнаружение ошибок параметров, предупреждение об опасных ситуациях, и настройку безопасных маршрутов движения режущей головы.

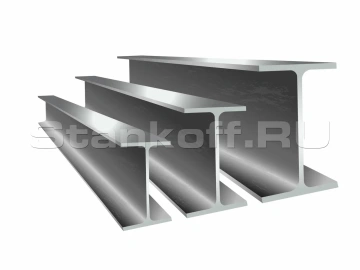

Параметры реза

Размер двутавра, мм	(H)x(B), мм	t¹, мм	t ², мм	r, мм	Площадь поперечного сечения, см²	Линейная плотность, кг/м
100x100	100x100	6	8	10	21.90	17.2
125x125	125x125	6.5	9	10	30.1	23.8
150x75	150x75	5	7	8	17.85	14.0
150x100	148x100	6	9	11	26.84	21.1
150x150	150x150	7	10	11	40.14	31.5
200x100	198x99 200x100	4.5 5.5	7 8	11 11	23.18 27.16	18.2 21.3
200x150	194x150	6	9	13	39.01	30.6
200x200	200x200 200x204 208x202	8 12 10	12 12 12	13 13 13	63.53 71.53 83.69	49.9 56.2 65.7
250x125	248x124 250x125	5 6	8 9	12 12	32.68 37.66	25.7 29.6
250x175	244x175	7	11	16	56.24	44.1
250x250	244x252 248x249 250x250 250x255	11 8 9 14	11 13 14 14	16 16 16 16	82.06 84.70 92.18 104.70	64.4 66.5 72.4 82.2
300x150	298x149 300x150	5.5 6.5	8 9	13 13	40.80 46.78	32.0 36.7
300x200	294x200 298x201	8 9	12 14	18 18	72.38 83.36	56.8 65.4
300x300	294x302 298x299 300x300 300x305 304x301 310x305 310x310	12 9 10 15 11 15 20	12 14 15 15 17 20 20	18 18 18 18 18 18 18	107.7 110.8 119.8 134.8 134.8 165.3 180.8	84.5 87.0 94.0 106 106 130 142
350x175	346x174 350x175 354x176	6 7 8	9 11 13	14 14 14	52.68 63.14 73.68	41.4 49.6 57.8
350x250	336x249 340x250	8 9	12 14	20 20	88.15 101.5	69.2 79.7
350x350	344x348 344x354 350x350 350x357	10 16 12 19	16 16 19 19	20 20 20 20	146.0 166.6 173.9 191.4	115 131 137 156
400x200	396x199 400x200 404x201	7 8 9	11 13 15	16 16 16	72.6 84.12 96.16	56.6 66.0 75.5
400x300	386x299 390x300	9 10	14 16	22 22	120.1 136.0	94.3 107
400x400	388x402 394x398 394x405 400x400 400x408 406x403 414x405 428x407 458x417 498x432	15 11 18 13 21 16 18 20 30 45	15 18 18 21 21 24 28 35 50 70	22 22 22 22 22 22 22 22 22 22	178.5 186.8 214.4 218.7 250.7 254.9 295.4 360.7 528.6 770.1	140 147 168 172 197 200 232 283 415 605
450x200	446x199 450x200	8 9	12 14	18 18	84.3 96.76	66.2 76.0
450x300	434x199 440x300	10 11	15 18	24 24	135.0 157.4	106 124
500x200	496x199 500x200 506x201	9 10 11	14 16 19	20 20 20	101.3 114.2 131.3	79.5 89.6 103
500x300	482x300 488x300	11 11	15 18	26 26	145.5 163.5	114 128
600x200	596x199 3600x200 606x201 612x202	10 11 12 13	15 17 20 23	22 22 22 22	120.5 134.4 152.5 170.7	94.6 106 120 134
600x300	582x300 588x300 594x302	12 12 14	17 20 23	28 28 28	174.5 192.5 222.4	137 151 175
700x300	692x300 700x300 708x302	13 13 15	20 24 28	28 28 28	211.5 235.5 273.6	166 185 215
800x300	792x300 800x300 808x302	14 14 16	22 26 30	28 28 28	234.4 267.4 307.6	191 210 241
900x300	890x299 900x300 912x302 918x303	15 16 18 19	23 28 34 37	18 18 18 18	266.8 305.8 360.1 387.4	210 240 283 304

Получаемые изделия

Лазерный источник	Raycus
Мощность лазерного источника, Вт	12000
Ход по оси X, мм	2100
Ход по оси Y, мм	12000
Ход по си Z, мм	900
Параметры двутавровой балки
Минимальный размер двутавра, мм	100x100
Максимальный размер двутавра, мм	1200x500
Максимальная длина двутавра, мм	12000
Максимальный вес двутавра, кг	5000
Серводвигатели
Мощность по оси X, Вт	1800
Мощность по оси Y, Вт	4400
Мощность по оси Z, Вт	1300
Точность
Точность позиционирования, мм	0,1
Точность повторного позиционирования,	0,05
Средняя потребляемая мощность, кВт	49
Максимальная потребляемая мощность, кВт	70
Габаритные параметры станка
Длина станка, мм	15000
Ширина станка, мм	2500
Высота станка, мм	2000
Вес станка (нетто), мм	8000
