5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-630

Куда отправить цену?

Whatsapp
Мобильный
Email

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Роман Кокшаров

Хотите мы Вам перезвоним? Да

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-630  предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Конструктивные особенности

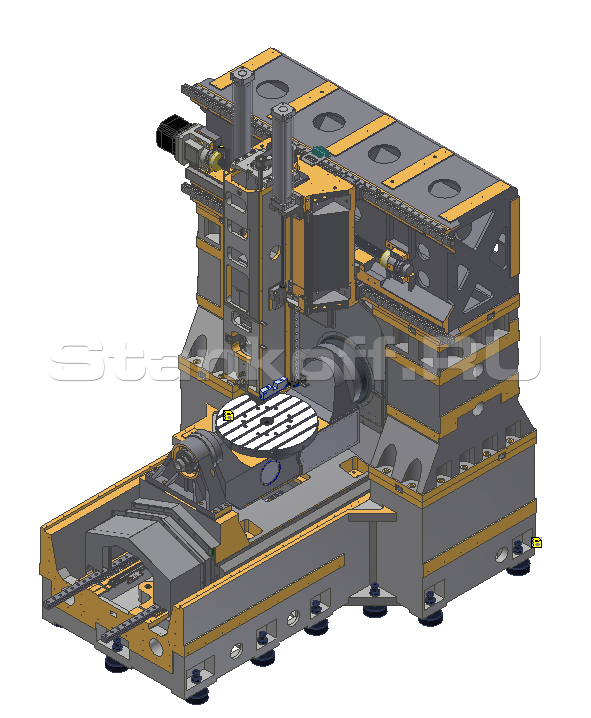

Станина

Используется жёсткая портальная конструкция с фиксированной балкой, которая обеспечивает высокую точность и производительность обработки в динамичных условиях.

Конструкция станины была оптимизирована с помощью анализа методом конечных элементов для обеспечения высокой точности, эффективности и стабильности работы. Все основные компоненты имеют усиливающие рёбра и прошли термическую обработку для повышения устойчивости к скручиванию.

Поворотный стол

Поддерживается двумя суппортами с высокой жесткостью, высокой несущей способностью и точностью. Технология шлифования зубчатых колес по DIN5. Применимость широкого спектра материалов для обработки, включая обработку материалов с высокой твердостью и ударной вязкостью, таких как сталь и титановые сплавы.

Инструментальный магазин

Инструментальный магазин на 24/30/40 позиции инструмента весом до 8 кг. Время смены инструмента 2,5 сек.

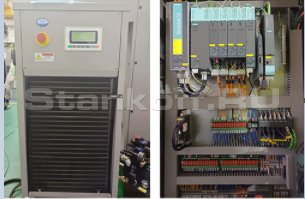

Электросистема

Кондиционер электрошкафа, прецизионная сборка и необходимое охлаждение обеспечивают долговечность работы электросистемы.

Система измерения детали

В стандартной комплектации станок оснащен системой измерения детали RENISHAW OMP40.

Система измерения инструмента

В стандартной комплектации станок оснащен контактной системой измерения инструмента MARPOSS с функциями:
- автоматическое измерение длины инструмента;
- износ инструмента;
- обнаружение / отсутствие инструмента.

Система ЧПУ

  • 5-32 оси управления;
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка NCUC, протокола шины Ethercat;
  • 5 одновременно управляемых осей;
  • 5 - тиосевая функция RTCP;
  • Автоматическая калибровка по 5 осям;
  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280x1024;
  • Онлайн интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB 3.0 и 4 USB 2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G;
  • Сеть: 2 порта LAN.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

Диаграмма крутящего момента и мощности 15000 ОБ/МИН HSK-A63

Система оснасток HSK

Система оснасток HSK  была разработана специально для высокоскоростной и высокоточной обработки. Данная система одновременно, жесткая и легкая, а также способная к высокой радиальной и осевой точности. Благодаря удлиненному конусу обеспечивается высокоточное центрирование и жесткое осевое позиционирование оправки в шпинделе станка c высокой степенью точности попадания в одну ту же точку при смене инструмента.

Дополнительно в интерфейсе DIN 69893-1 HSK-A передача крутящего момента осуществляется благодаря захватам на коническом хвостовике. DIN 69893 HSK-A/HSK-E/HSK-F применяется прежде всего при высокоскоростной обработке резанием. DIN 69893-1: патрон изготовлен из жаропрочной стали, термообработан до 54-2 HRC. Предназначен для инструмента из быстрорежущей стали и твердого сплава, под хвостовик с допуском h6. Точная балансировка происходит с помощью балансировочных болтов.

Свойства HSK-A63:

  • Биение < 0,003 мм;
  • Высокое усилие зажима благодаря глубокому зажиму в зажимном отверстии;
  • Короткая фаска;
  • Динамичная форма: усиленный хвостовик для длинных термопатронов;
  • Резьбовые отверстия для балансировки болтами.

Параметры рабочей зоны

Стандартная комплектация

  • HNC-848D;
  • 5-осевой пакет калибровки;
  • Прямой привод 15000 об/мин /HSK-A63/ABG0220O5-H63.M.E;
  • Водяное охлаждение шпинделя;
  • Система защиты от пыли и стружки шпинделя;
  • Подача СОЖ через шпиндель 30 Бар;
  • Магазин инструмента 40 шт;
  • X, Y, Z –  оптические линейки (YUHENG);
  • A, C- оптические линейки (YUHENG) ;
  • X, Y, Z – роликовые направляющие 35 мм, PMI-TAIWAN;
  • X,Y, 4012 C3, Z 3210,C3ШВПX, Y, Z- PMI-TAIWAN;
  • Ленточный стружечный конвейер;
  • Пистолет смыва;
  • Воздушный пистолет;
  • Полностью закрытая зона обработки;
  • Система подачи СОЖ;
  • Система продува инструментальных гнезд;
  • Система очистки рабочей зоны;
  • Автоматическая система смазки;
  • Рабочее освещение;
  • Сигнальная лампа;
  • Кондиционер электрошкафа;
  • Инструмент для обслуживания станка;
  • Анкерные болты;
  • Инструкция по эксплуатации.


Производитель: MetalTec

Родина бренда: Китай

X/Y/Z-перемещения, мм 750/1150/550
A/C-оси перемещения, ° ±120/360
Расстояние от конца шпинделя до стола (когда A-ось в 0 позиции), мм 130~680
Размер стола, мм Φ630
Макс. нагрузка, кг 500
Шпиндель
Частота вращения шпинделя, об/мин 15000/HSK-A63
Мощность шпинделя (S1/S6-40%), кВт 18/22
Крутящий момент (S1/S6-40%), Нм 58/70
Подачи
X/Y/Z-оси быстрые перемещения, м/мин 36/36/30
Макс. скорость подачи при резании, м/мин 20
A/C-оси, быстрые перемещения, об/мин 20/30
Точность позиционирования VDI DGQ 3441 / ISO 230-2
X/Y/Z, мм 0.007/0.007/0.006
A/C, сек 8/8
Повторяемость
X/Y/Z, мм 0.005/0.005/0.004
A/C, сек 5/5
Магазин инструмента
Количество инструмента, шт 24
Время смены инструмента, сек 1,8
Макс. длина инструмента, мм 300
Макс. диаметр инструмента, мм 80/120
Макс. вес инструмента, кг 8
Суммарная мощность, кВт 60
Габариты станка
Длина, мм 4200
Ширина, мм 3200
Высота, мм 4000
Вес, кг 16000
