5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-400 PRO

Куда отправить цену?

Whatsapp
Мобильный
Email

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Динар Гатауллин

Хотите мы Вам перезвоним? Да

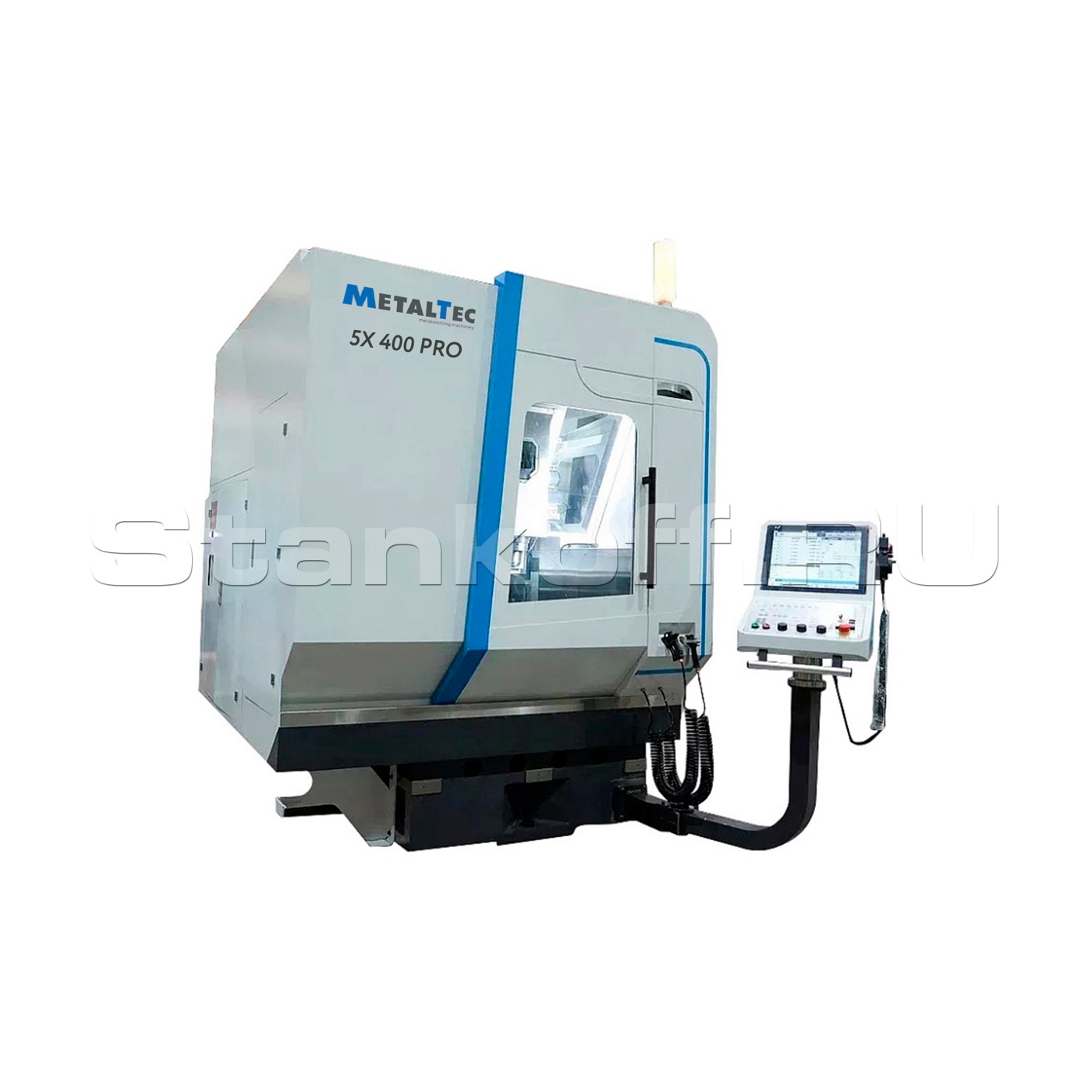

5-ти осевой фрезерный обрабатывающий центр MetalTec IMU 5Х-400 PRO - предназначен для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д.

Отличительные особенности

  • Система ЧПУ HCNC 848. Полноценная 5-ти осевая обработка, работа со всеми САМ системами на русском/английском языках;
  • Обработка деталей до 550 мм;
  • Портальная конструкция;
  • Прямой привод поворотно-наклонного стола;
  • Высокоточные линейные направляющие Schneeberger.

Стандартная комплектация

  • Система ЧПУ HCNC 848Di;
  • Шпиндель 20000 об/мин, HSK-A 63, 20/24 кВт, 35/42 Нм, AEBIG;
  • Магазин инструмента - 20 позиций;
  • Пневматическая система;
  • Централизованная система смазки;
  • Конвейер для стружки ленточного типа с корзиной;
  • Электрический кабинет с корзиной;
  • Система охлаждения шпинделя и поворотно-наклонного стола;
  • Система подачи СОЖ;
  • Замок-блокиратор на время обработки;
  • Освещение рабочей зоны и зоны инструмента;
  • Сигнальная лампа;
  • Воздушный пистолет;
  • Водяной пистолет;
  • Оптические линейки по осям X,Y,Z;
  • Верхний люк;
  • Система измерения инструмента;
  • Система измерения детали;
  • Пневмоканалы на рабочем столе (подготовка под автоматизацию).

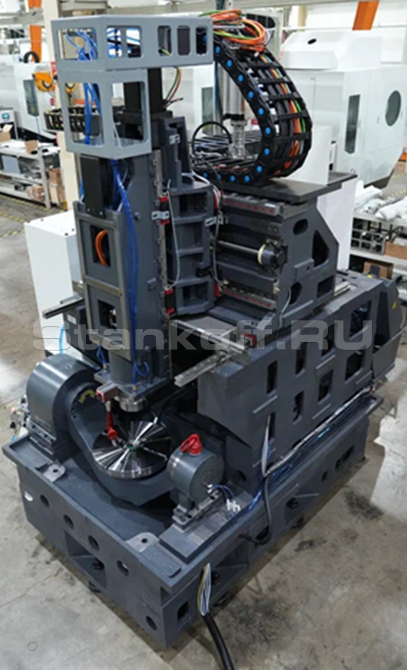

Конструктивные особенности


Портальная конструкция с фиксированной балкой

Перемещения X/Y/Z на шпинделе, поворотный стол жестко закреплен на двух опорах и имеет только поворотно-наклонные движения по оси С и А. Благодаря анализу методом конечных элементов и динамической оптимизации гарантируется высокая жесткость, высокая точность, высокая эффективность и стабильность конструкции станины.

Оптимизированная конструкция станины портального типа. Все основные компоненты смонтированы с большим количеством усиливающих ребер, термически равномерно обработаны и обладают высокой устойчивостью к скручиванию.

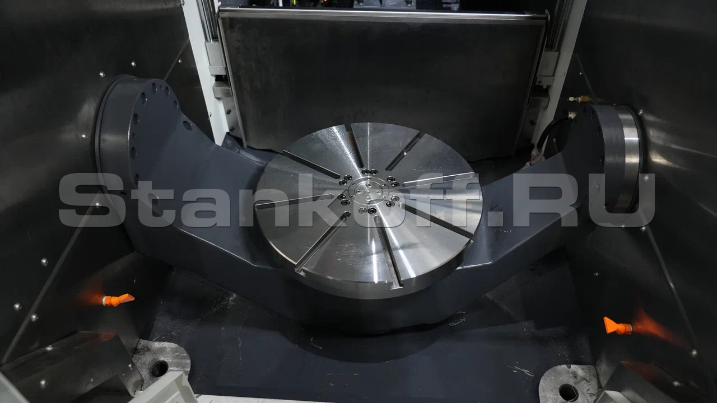

Поворотный стол

Обеспечивает стабильность угловой скорости (на него не передаются вибрации двигателя). Компоненты имеют малое время разгона и торможения. Низкий уровень шума. Тепло от двигателя не передаётся на узел.

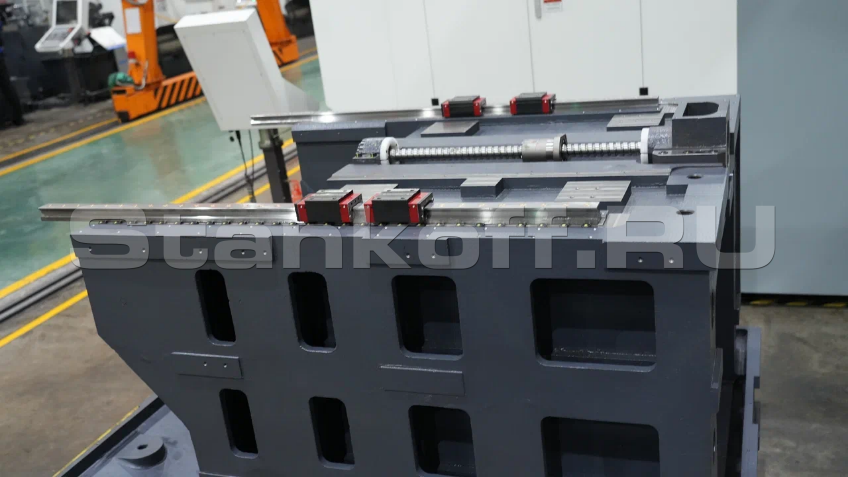

Направляющие

Поворотно-наклонный стол с высокоточными линейными направляющими Schneeberger по осям X, Y, Z обеспечивает точность позиционирования 8 мкм и повторяемость по осям 4 мкм.

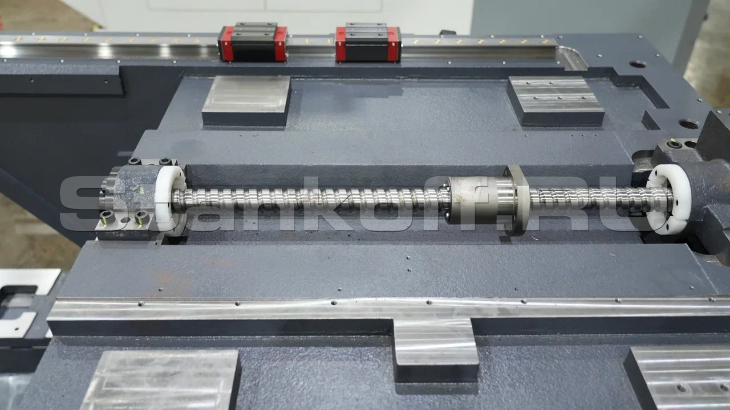

Шарико-винтовая передача

ШВП японского производителя THK. Подшипники NSK/NOCHI Япония.

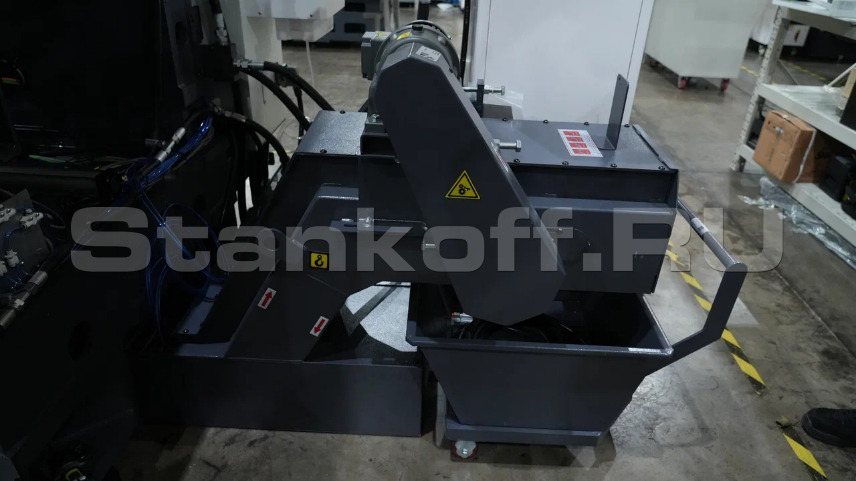

Стружкоуборочный конвейер

Стружкоуборочный конвейер с корзиной.

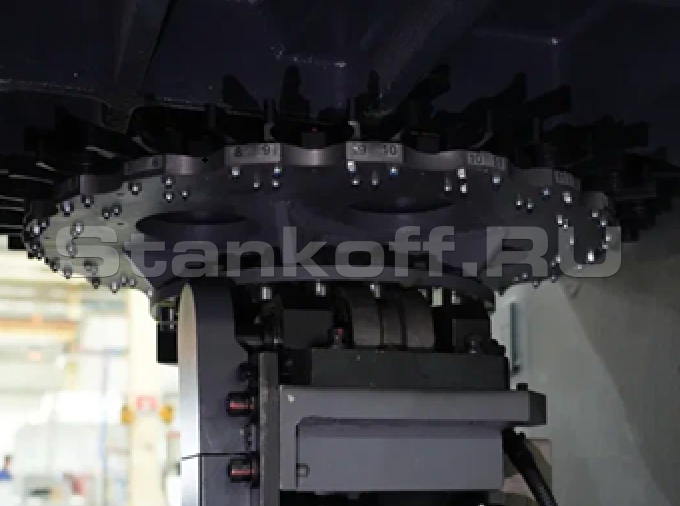

Инструментальный магазин

Инструментальный магазин на 20 позиций дискового типа. Время смены инструмента (от гнезда к гнезду) составляет 1,8 сек.

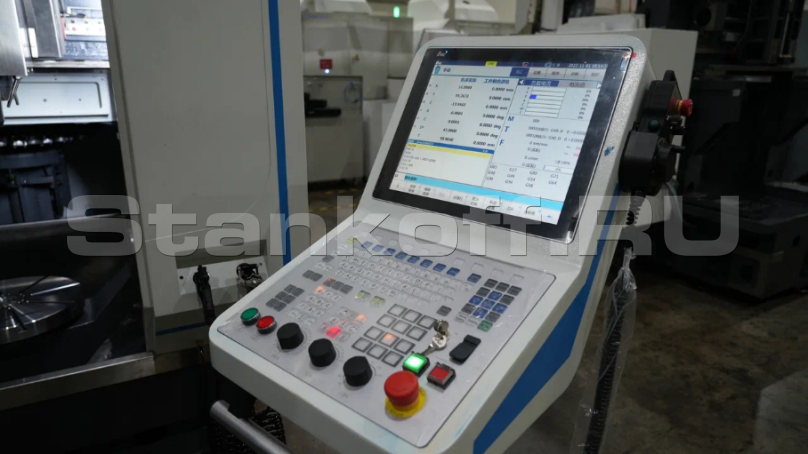

Система ЧПУ

  • 5-32 оси управления;
  • 17-дюймовый цветной сенсорный ЖК-экран (опционально);
  • Внешний модуль ПЛК и ввода-вывода;
  • Поддержка NCUC, Ethercat;
  • 5 одновременно управляемых осей;
  • 5 - тиосевая функция RTCP;
  • Автоматическая калибровка по 5 осям;
  • Материал: панель из алюминиевого сплава;
  • Размер: 17-дюймовый экран, поддерживает разрешение высокой четкости 1280x1024;
  • Онлайн интерполяция;
  • Несколько функций: клавиатура MCP резервирует 12 настраиваемых клавиш для удовлетворения индивидуальных потребностей пользователей;
  • Процессор: i7-5550U CORE двухъядерный 2,0 ГГц;
  • Видеокарта: Intel HD Graphics 5500;
  • USB: 8 USB, 4 USB3.0 и 4 USB 2.0;
  • Жесткий диск: 128G;
  • Системная память: 8G, максимальное расширение до 16G.

CAM системы, совместимые с HNC: NX Siemens Software, по такому же принципу можно работать с Master CAM, Powermill, Vericut, SolidCam, EdgeCam, СПРУТ Cam и др.

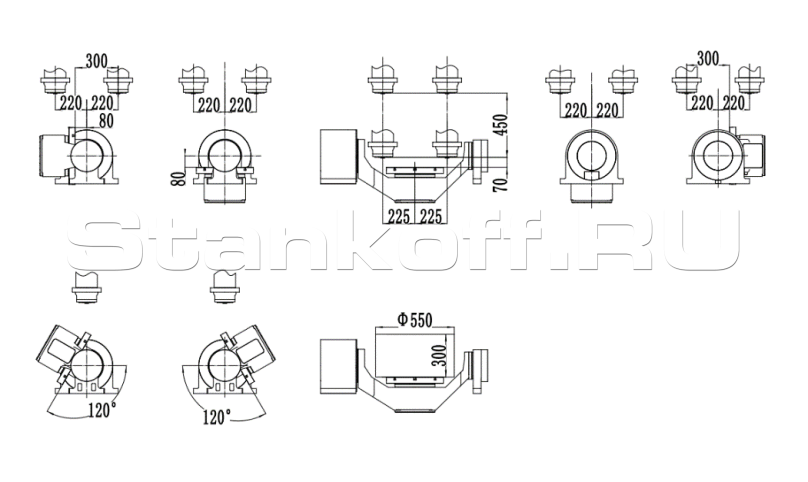

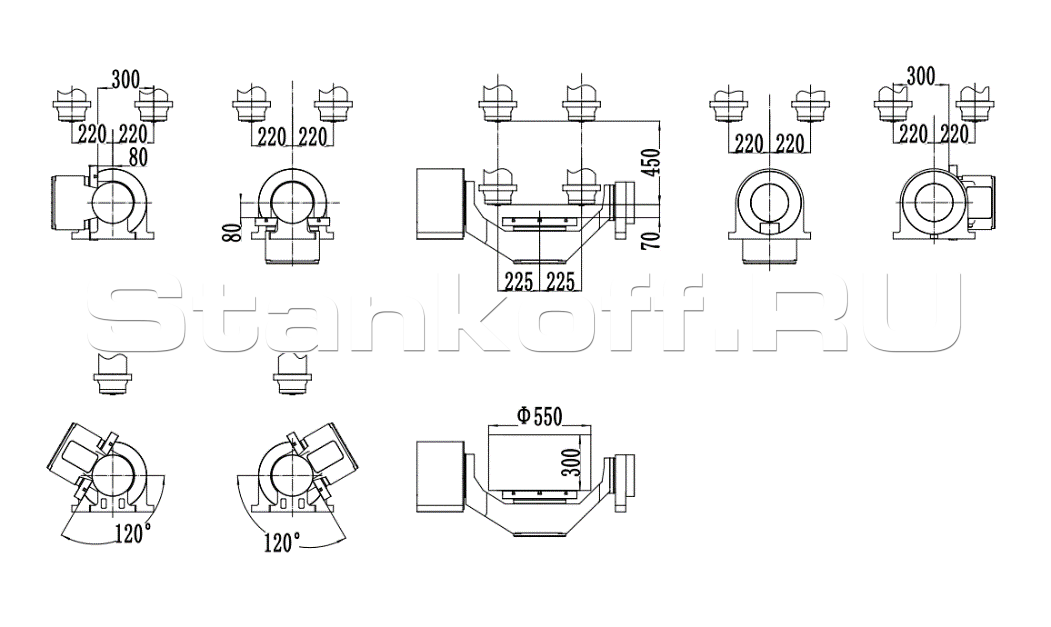

Рабочая зона

Диаграмма мощности и крутящего момента шпинделя HAOZHI, 20 000об/мин


Производитель: MetalTec

Родина бренда: Китай

5X400PRO 5X400PRO + CTS30
ЧПУ
HNC 848Di
Перемещения
Перемещения по оси Х, мм 450
Перемещения по оси Y, мм 440
Перемещения по оси Z, мм 450
Перемещения по оси A, (°) -120~+120
Перемещения по оси C, (°) n×360
Точность позиционирования, мм (XYZ) 0,005
Повторяемость, мм (XYZ) 0,003
Точность позиционирования по осям А/С, º 7/7
Повторяемость по осям А/С, º 4/4
X ось перемещение от центра поворотного стола, мм -225~+225
Y ось перемещение от центра поворотного стола, мм -220~+220
Макс расстояние от конца шпинделя до стола, мм 520
Мин. расстояние от конца шпинделя до стола, мм 70
Поворотно-наклонный стол
Привод Прямой
Диаметр стола, мм 400
Макс. нагрузка на стол, кг 200
Макс. устанавливаемый диаметр, мм На плоскости стола: 550
75 мм над поверхностью стола: 680
T-пазы
Ширина, мм 12
Количество, шт 8
Размер центрального отверстия, мм 50H7
Расстояние от оси А до центра стола 80 (когда поверхность поворотного стола ниже центра оси А)
Тип зажимов на столе Пневмо
Шпиндель
Тип Прямой привод AEBIG Прямой привод HAOZHI
Конус шпинделя HSK-A63
Мощность шпинделя, кВт S1: 20 S1: 20
Крут. Момент Нхм S1: 35/S6: 42 S1: 30.7/S6: 46
Макс частота вращения шпинделя, об/мин 20000
Жесткое нарезание резьбы Да
Система подачи СОЖ 3 Бара 30 Бар
Система подачи
X/Y/Z быстрые перемещения, мм/мин. 32/32/32
A/C быстрые перемещения об/мин. 100/200
Автоматический магазин инструмента
ATC Тип Зонтик
ATC Конус HSK-A63
Количество инструментов 20
Макс диаметр инструмента, мм Φ60
Макс длина инструмента, мм 250
Система измерения инструмента и детали
Инструмент Контактного типа Renishaw Лазерный тип BLUM
Деталь Оптическая Chotest COMP40 Оптическая – Renishaw OMP40
Помпа высокого давления подачи СОЖ Нет Да
Габариты станка
Длина, мм 1900
Ширина, мм 2800
Высота, мм 2950
Вес, кг 7600
