Сверлильно-присадочный станок с ЧПУ HOLD HB 611-GKH6

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Али Шарафутдинов

+7 995 888-07-03

Хотите мы Вам перезвоним?

Сверлильно-присадочный станок с ЧПУ HOLD HB 611-GKH6 используется для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях деталей мебели. Это оборудование позволяет получать детали с большим количеством отверстий, которые точно соответствуют необходимым размерам, без сколов.

Система управления станком, основанная на базе промышленного компьютера, позволяет выполнять любые операции присадки с шести сторон за один проход детали. Также станок может фрезеровать прямые и криволинейные пазы с помощью верхнего и нижнего фрезерных агрегатов. Возможность работы со сканером штрих-кода значительно ускоряет технологический процесс.

Преимущества

Магазин для автоматической смены инструмента на верхнем фрезерном шпинделе;
В верхней части сверлильной головы есть дополнительное отверстие для отвода пыли, чтобы предотвратить её попадание на поверхность заготовки;
На верхнем шпинделе установлены горизонтальный пильный диск и вертикальная фреза. Пильный диск служит для создания горизонтального паза, для производства заготовок с пазом для светодиодной ленты, боковой ручкой и других процессов;
Подающий захват имеет особую конструкцию с отверстием посередине. Благодаря этому небольшая заготовка в положении захвата может быть просверлена в центре;
Большой резервуар сжатого воздуха со стабилизацией давления;
Интеллектуальная система бокового выравнивания;
Использование прецизионной зубчатой рейки. Точность зубчатой рейки составляет DIN6, и она шлифуется на прецизионном шлифовальном станке. Обладает высокой точностью и не требует специального обслуживания;
Два захвата управляются с помощью сервопривода для более точного позиционирования;
Одновременная обработка верхнего и нижнего паза;
Обработка двух плит одновременно;
Функция моделирования позволяет предварительно смоделировать обработку заготовки, что помогает избежать ошибок в работе;
Анализ данных, подсчет времени обработки каждого сверла и фрезы до установленного времени использования и выдача запроса на замену инструмента;
Функция статистики обработки: статистика информации QR-кода каждой панели, время начала обработки, время окончания, затраченное время и временной интервал размещения панелей для облегчения управления эффективностью работы сотрудников;
Многоосевая система ЧПУ и многоканальная технология. Обработанные и ожидающие обработки файлы отображаются отдельно. Для управления разгрузкой и обработкой используется многоканальная технология управления. Поэтому после того, как обработанная деталь выгружена, зажим возвращается в исходное положение для захвата новой панели.

Конструктивные особенности

Схема расположения рабочих групп

Верхняя голова:
12 вертикальных шпинделей, 8 горизонтальных;
1 фрезерный шпиндель;
1 пазовая пила для боковых пазов;
дополнительное аспирационное отверстие;
верхний шпиндель оснащён горизонтальным пильным диском и вертикальной фрезой.

Нижняя голова:
9 вертикальных шпинделей;
1 фрезерный шпиндель.

Система сканирования

Сканер для работы со штрих-кодами и QR-кодами автоматически загружает графические файлы и сокращает время перехода на различные карты присадки. Позволяет экономить рабочее время.

Интерфейс управления

Операционное программное обеспечение на базе Windows.

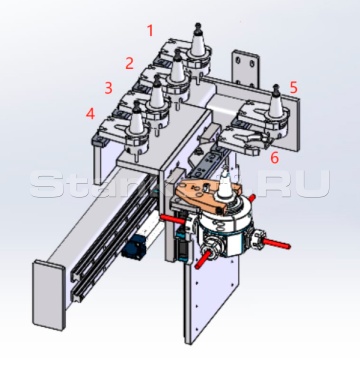

Автоматическая смена инструмента

Магазин для автоматической смены инструмента на 6 позиций.

Вращение фрезы вокруг оси, перпендикулярной поверхности материала.

Интеллектуальный боковой упор

Приспособление для дополнительной поддержки детали во время обработки. Он автоматически позиционируется в зависимости от ширины обрабатываемой панели.

Прецизионный направляющий рельс

Направляющий рельс при изготовлении обрабатывается на крупногабаритном портальном обрабатывающем центре с ЧПУ, с высокой точностью, что позволяет обеспечить стабильность хода при высокоскоростной работе станка.

Двойной захват

Два захвата управляются сервоприводами и обеспечивают точное позиционирование. Когда захват быстро перемещается, нижняя пластина захвата опускается, чтобы избежать касания панели. Захват имеет функцию обдува, для удаления пыли/стружки во избежание повреждения заготовки.

Ресивер для сжатого воздуха

Большой объем ресивера обеспечивает стабильную подачу сжатого воздуха.

Усилитель давления воздуха

Обеспечивает стабильное давление сжатого воздуха в системе, что повышает качество обработки.

Высокоточная рейка и шестерня

Стойка 2M имеет высокие технические характеристики, большую поверхность контакта, сильную несущую способность и стабильную передачу.

Автоматическая система смазки

Регулируемая автоматическая смазка продлевает срок службы оборудования.

Электрокомпоненты системы управления

Низковольтное электрооборудование выбирается из известных мировых брендов, которые обладают сильной способностью защиты от помех и обеспечивают более плавную и стабильную работу оборудования.

Система управления сервоприводом

Высокопроизводительный сервопривод с абсолютным значением шины и двигателя обеспечивает высокую помехозащищенность. Благодаря этому нет необходимости возвращаться к базовой точке, что исключает погрешности точности, вызванные помехами переключателя базовой точки.

Воздушный рабочий стол

Рабочий стол загрузки заготовок с воздушной подушкой, защищает заготовку от повреждений и облегчает перемещение тяжелых габаритных заготовок.

Разгрузочный стол

Разгрузочный стол с приводным конвейером.

Производитель: HOLD Machinery

Родина бренда: Китай

Мин. ширина обрабатываемой панели, мм	30
Макс. ширина обрабатываемой панели, мм	1200
Мин. длина обрабатываемой панели, мм	70
Макс. длина обрабатываемой панели, мм	3300
Мин. толщина обрабатываемой панели, мм	9
Макс. толщина обрабатываемой панели, мм	55
Макс. скорость по оси X, м/мин	130
Макс. скорость по оси Y, м/мин	100
Макс. скорость по оси Z, м/мин	30
Макс. скорость по оси A, м/мин (скорость толкателей)	60
Количество сверлильных голов, шт.	2 (сверху, снизу)
Мощность верхнего фрезерного шпинделя, кВт	6
Мощность нижнего фрезерного шпинделя, кВт	6
Скорость вращения фрезерного шпинделя, об/мин	18000
Конфигурация шпинделей верхней сверлильной головы
Кол-во вертикальных шпинделей, шт	12
Кол-во горизонтальных шпинделей по Х, шт	(2+2)
Кол-во горизонтальных шпинделей по Y, шт	(2+2)
Кол-во фрезерных шпинделей с пазовой пилой, шт	1
Конфигурация шпинделей нижней сверлильной головы
Кол-во вертикальных шпинделей, шт	9
Кол-во фрезерных шпинделей, шт	2
Пазовая пила (торцевое расположение)
Максимальная глубина паза, мм	8
Минимальная толщина панели для резки, мм	4
Общие параметры
Система смазки	Автоматическая
Общая мощность, кВт	28,5
Напряжение, В	380
Частота, Гц	50
Габариты (ДxШxВ), мм	5900x2700x2500
Вес, кг	3300
