Токарный автомат с ЧПУ J42Y

Name: Токарный автомат с ЧПУ J42Y
Availability: InStock

Куда отправить цену?

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Токарный автомат с ЧПУ J42Y сочетает в себе высокую мощность, жёсткость конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование.

Оборудование специально разработано для высокопроизводительной обработки ответственных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности.

Область применения

Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского инструмента и оборудования.

Изготовление фитингов и соединительных деталей:

Для точной индустрии, электронной и аэрокосмической промышленности:

Конструктивные особенности

• Цельнолитая станина c однородной структурой Meehanite;
• Использование высокоточного шпинделя XKC класса P4, в котором установлены радиально-упорные подшипники три спереди и два сзади для тяжелых нагрузок, что может эффективно обеспечить жесткость и точность;
• Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью;
• Высокоскоростной шпиндель мощностью 7,5 кВт (5000 об/мин);
• Широкий набор инструментальных позиций (22 шт.):
- приводной инструментальный суппорт по схеме 4+4;
- статический осевой 4-позиционный суппорт;
- линейный суппорт на 2 позиции статического расточного инструмента;
- револьверная головка на 8 позиций.

• Система ЧПУ Fanuc 0i-TF Plus (5 пакет);
• Мощность серводвигателей по осям X/Y/Z – 1,8/0,75/1,2 кВт, мощность приводного инструмента – 1,2 кВт - обеспечивают быструю скорость перемещений и долгий срок службы;
• Уловитель и конвейер готовых деталей в базовой комплектации станка;
• Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С – 0,001°.

• Повышенная жесткость роликовой направляющей THK класса C3 и ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,002 мм и повторяемость 0,003 мм;
• Возможность автоматизации за счет установки автоматического подающего устройства прутка.

Основные комлектующие

Подшипники шпинделя	NSK/SKF
Линейные направляющие	THK
ШВП	THK
Привода по осям	Fanuc
Муфта	KTR/R+W
Шпиндель	XKC
Револьверная головка	Lio Shing/GSA+
Станина	XKC
Система охлаждения
Система автоматической смазки	HEGU
Электрические компоненты	Schneider

Комплектация

Цанговый патрон CL42A5 (тип цанги 173Е);
Гидравлический 3-х кулачковый патрон 6’;
Освещение рабочей зоны;
Система подачи СОЖ;
Автоматическая система смазки;
Закрытая зона обработки;
Комплект инструментов для обслуживания станка;
Педаль управления гидравлической системой зажима;
8-ми позиционная револьверная гидравлическая инструментальная головка;
Блок для расточного инструмента (на линейный суппорт) – 2шт.;
Блок для расточного инструмента (для револьверной головки) – 4шт.;
Блок для торцевой токарной обработки – 1шт.;
4-х позиционный радиальный приводной инструмент с Y-осью;
4-х позиционный осевой приводной инструмент с Y-осью;
4-х позиционный осевой статический инструмент с Y-осью;
Теплообменник;
Интерфейс для подключения автоподатчика;
Трансформатор;
Уловитель и конвейер готовых деталей;
Конвейер для сбора стружки с тележкой;
Документация на станок.

Дополнительные опции

IBF-65L S2 Автоподатчик прутка IRONMAC (1,5 м);
Проставка для автоподатчика прутка мод. CO65-S (1,5 м);
Уловитель масляного тумана; Помпа СОЖ 20 бар;
Кондиционер электрошкафа;
Гидравлический 3-х кулачковый патрон Ø6”;
Цанга 173E под круг (Ø от 2 до 42 мм);
Цанга 173E под квадрат (Ø от 3 до 29 мм);
Цанга 173E под шестигранник (Ø от 1 до 36 мм).

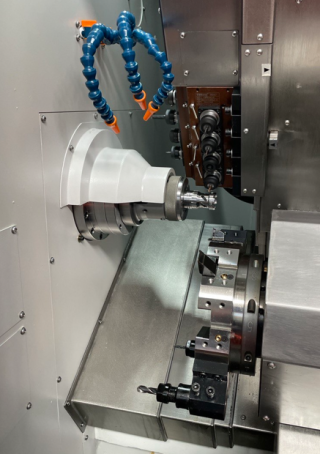

Рабочая зона

Схемы обработки

Осевое сверление

Развёртывание

Наружное (проходное) точение

Точение канавки

Точение фаски

Точение конуса

Точение торца

Резьбонарезание

Расточка

Накатка профиля

Максимальный устанавливаемый диаметр, мм	400
Максимальный диаметр точения, мм	200
Максимальный диаметр обрабатываемого прутка, мм	42
Максимальная длина точения, мм	200
Рабочие перемещения X / Y / Z, мм	700 / 240 / 400
Точность позиционирования по осям X / Y / Z, мм	<0,004
Точность повторяемость по осям X / Y / Z, мм	<0,004
Конус шпинделя	А2-5
Отверстие шпинделя, мм	45
Мощность шпинделя, кВт	5,5/7,5
Частота вращения шпинделя, об/мин	0 - 5000
Размер 3-х кулачкового патрона, дюйм	6’ (169мм)
Тип цанги шпинделя	173E
Угол наклона станины, °	30
Количество позиций револьверной головки, шт.	8
Количество радиальных приводных инструментов, шт.	4 (ER25)
Количество осевых приводных инструментов, шт.	4 (ER25)
Количество осевых статических инструментов, шт.	4 (ER25)
Мощность приводного инструмента, кВт	1,2
Частота вращения приводного инструмента, об/мин	0-4000
Мощность привода по осям X / Y / Z, кВт	1,8 / 0,75 / 1,2
Быстрые перемещения X / Y / Z, м/мин	20 / 15 / 20
Размер державки резцов наружного точения, мм	20х20
Размер державки расточных резцов, мм	Ø 25
Мощность насоса системы подачи СОЖ, кВт	0,55
Емкость бака СОЖ, л	100
Габариты (ДxШxВ), мм	2200 × 1820 × 2250
Масса, кг	3 200
