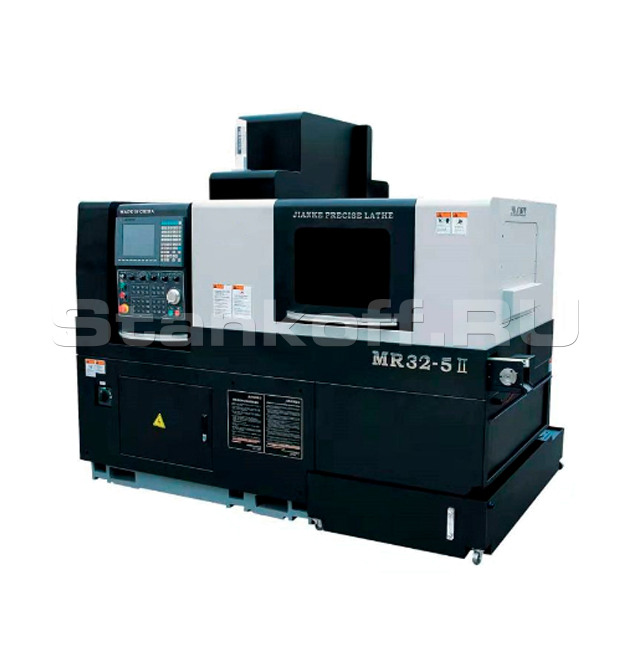

Автомат продольного точения с ЧПУ MR32-5 II

Куда отправить цену?

В наличии на складе

Доставка до Москвы

Гарантия
Сервис
Лизинг
Нужна консультация?

Азат Калимуллин

Хотите мы Вам перезвоним? Да

Автомат продольного точения с ЧПУ MR32-5 II – автомат продольного точения с ЧПУ с двумя шпинделями. Устройство механизма позволяет нарезать резьбы, а также выполнять токарную и фрезерную обработку заготовок сложной формы в виде фланцев и валов. Благодаря субшпинделю возможна двусторонняя обработка деталей.

Преимущество пятиосевой обработки заключается в том, что можно использовать более короткие инструменты. Это связано с тем, что инструмент и его держатель можно отделить от других поверхностей или деталей на заготовке, которые могут мешать обработке. Особенно важно это преимущество в работе с пресс-формами. В таком случае использование более коротких инструментов позволяет достичь более глубоких поверхностей полости, используя удлинители для инструментов. Более короткие инструменты также могут уменьшить вибрацию, что в свою очередь позволяет достичь более длинных или более коротких разрезов. Кроме того, это может улучшить обработку поверхности и продлить срок службы инструментов.

Стандартная комплектация

Операционная система SYNTEC
Шпиндель и драйвер Электрический шпиндель с масляным охлаждением/привод Syntec
Несущий NSK
Направляющая THK
Направляющий винт THK
Серводвигатель SYNTEC
Двигатель шпинделя SYNTEC
Электрические компоненты Schneider
Система смазки Herg
Реле Omron
Переключатель хода Omron
Магнитный клапан Airtag

Особенности конструкции


Внутри резцедержателя до 19 инструментов. Главный и вспомогательный шпиндель могут работать одновременно.

Автоматическая масляная система охлаждения для шпинделя.

Функции ручного программирования SYNTEC.

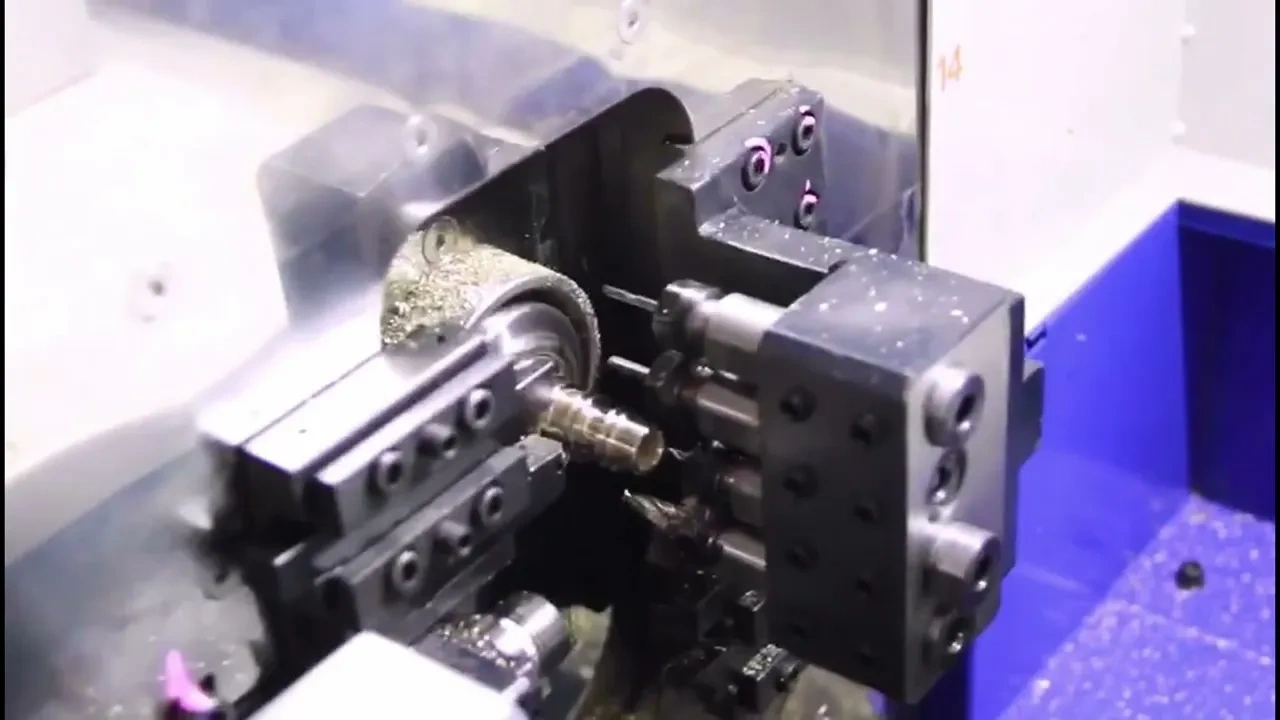

Обработка деталей

Резка

Сверление

Точение

Примеры обработки

Конструктивное исполнение модели

Дополнительная комплектация

Ящик для инструмента

Ящик для инструмента

Масляная помпа

Масляная помпа

Коллектор масляного тумана

Коллектор масляного тумана

Автоматический конвейер для удаление стружки

Автоматический конвейер для удаление стружки

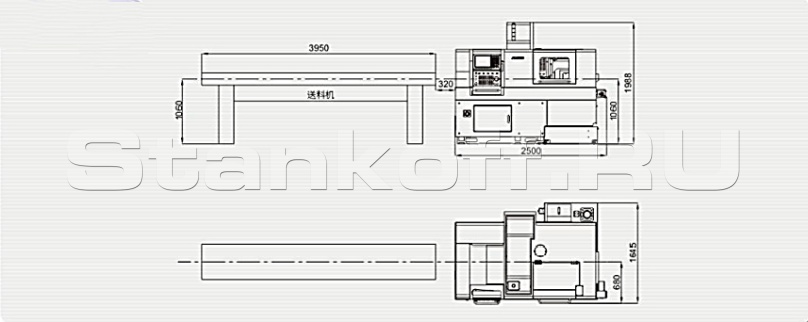

Габариты барфидера

Позиционирование блоков инструментов различных размеров

Обработка
Размер прутка, мм Ø 2-32
Макс. диаметр обработки вспомогательного шпинделя, мм 32
Макс. длина обработки , мм 250
Макс. диаметр сверления в главном шпинделе, мм 13
Диаметр нарезания резьбы главного шпинделя M10
Макс. диаметр сверления во вспомогательном шпинделе, мм 8
Диаметр нарезания резьбы вспомогательного шпинделя М8
Радиальный приводной инструмент -максимальный диаметр сверления, мм Ø 8
Макс. диаметр нарезания радиального приводного инструмента, мм М6
Шпиндель
Скорость главного шпинделя, об/мин 10~6000
Скорость вспомогательного шпинделя, об/мин 10~6000
Мин. индексация по оси C главного и вспомогательного шпинделя, ° 0.001
Диаметр основного шпинделя, мм 32
Перемещения по оси Z, мм 380
Перемещения по оси Z2, мм 270
Допуск на биение шпинделя, мм ≤0,004
X/Y/Z повторяемость, мм ≤0,002
X/Y/Z точность позиционирования, мм ≤0,003
Контроллер
Тип системы управления SYNTEC 200TA
Количество управляемых осей 5
Дискретность, мм 0,001
Скорость быстрых перемещений, м/мин 24
Тип LCD Цветной экран
Инструмент
Количество инструмента для наружной токарной обработки (16x16), шт 6
Приводной инструмент для наружной обработки 2xER16, 3 многофункциональных инструмента
Осевой инструмент для внутренней обработки 3×ER16 + 1 ER20
Фиксированный инструмент для обработки в противошпинделе 4×ER16
Мотор
Мощность основного шпинделя, кВт 5,5
Мощность вспомогательного шпинделя, кВт 5,5
Номинальная мощность серводвигателя, кВт 0,75
Номинальная мощность радиального приводного инструмента, кВт 0,75
Мощность насоса системы охлаждения, кВт 0,22
Мощность насоса подачи смазки, кВт 0,024
Общее
Подключаемая мощность, кВА 20
Высота основного шпинделя, мм 1060
Размер станка (ДxШxВ), мм 2650x1400x1980
Давление в пневмосети, МПа 0,4
Вес, кг 3200
