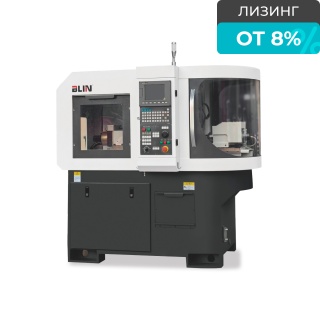

Токарный автомат с ЧПУ SOWIN SC-46YD

Name: Токарный автомат с ЧПУ SOWIN SC-46YD
Brand: Sowin
Availability: InStock

Куда отправить цену?

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Токарный автомат с ЧПУ SOWIN SC-46YD — это компактное и технологичное оборудование, которое обладает широкими возможностями для обработки сложных деталей с высокой точностью и производительностью. Сочетает в себе высокую мощность, жёсткость конструкции и максимальную производительность, что обеспечивает возможность высокоэффективной обработки деталей самой сложной конфигурации. А использования приводного инструмента в сочетании с Y-осью позволяет производить любые фрезерные и сверлильные операции, включая контурное фрезерование.

Область применения:

Токарный автомат с ЧПУ SOWIN SC-46YD специально разработан для высокопроизводительной обработки сложных деталей, изготовление которых требует применение приводного инструмента, с высокой точностью, стабильностью получения размеров и качеством обработанной поверхности. Станки способны выполнять различные операции, включая много-осевую обработку и используются на предприятиях автомобильной промышленности, приборостроения, инструментальных производствах и при изготовлении медицинского оборудования.

Основные комплектующие:

Подшипники шпинделя	NACHI/NSK
Линейные направляющие	PMI/HIWIN
ШВП	PMI/HIWIN
Привода по осям/двигатели	Syntec
Шпиндель	POSA
Револьверная головка	SWIFT
Станина	BAOGANG
Система охлаждения	YUNHAI
Гидравлическая система	TEDF
Система автоматической смазки	YONGJIA
Трансформатор	SOWIN
Электрические компоненты	Schneider

Конструктивные особенности:

Цельнолитая станина

Угол наклона 30°. Оптимальное сопротивление силам резания, высокая жёсткость на кручение и изгиб. Используется высокоточный шпиндель POSA (Taiwan) класса P4, в котором установлены радиально-упорные подшипники: три спереди и два сзади - для тяжелых нагрузок, что обеспечивает жесткость и точность обработки; Приводной инструментальный суппорт с внутренним масляным охлаждением, двойным приводом и Y-осью

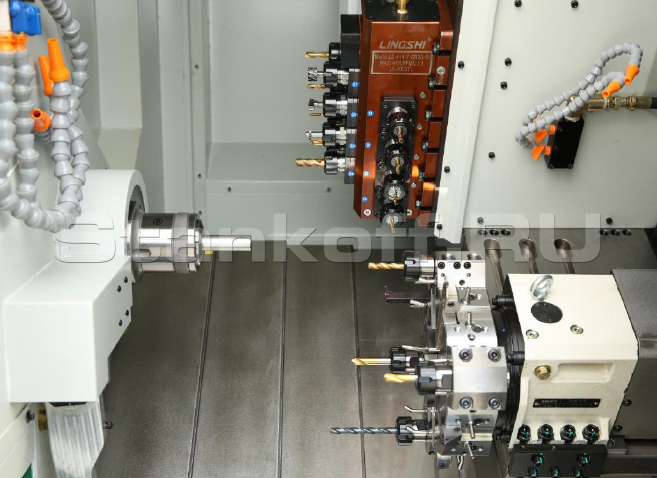

Широкий набор инструментальных позиций

• приводной инструментальный суппорт по схеме 4+4+4;
• статический осевой 4-позиционный суппорт;
• револьверная головка на 8 позиций;
• система ЧПУ Syntec 22 TB.

Расширенная комплектация

Мощность серводвигателей и приводного инструмента обеспечивают быструю скорость перемещений и долгий срок службы.
Уловитель и конвейер готовых деталей в базовой комплектации станка.

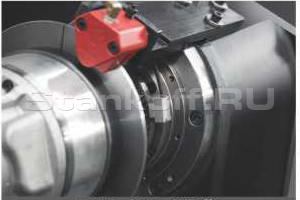

Конструкция шпинделя с энкодером и дисковым тормозом обеспечивает точность позиционирования по оси С – 0,003°.

Поддержка 4-х осевой обработки (X/Y/Z/C)

Позволяет производить сложную обработку детали одновременно, что повышает точность и производительность.
Повышенная жесткость роликовой направляющей HIWIN/PMI класса C3, ШВП с преднатягом позволяют производить интенсивную обработку с высокой точностью в стабильных условиях, обеспечивая допуск позиционирования 0,005 мм и повторяемость 0,005 мм.
Возможность автоматизации за счет установки автоматического подающего устройства прутка.

Схемы обработки:

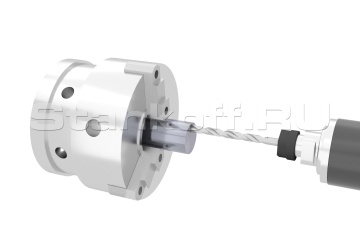

Осевое сверление

Развёртывание

Наружное (проходное) точение

Точение канавки

Точение фаски

Точение конуса

Точение торца

Резьбонарезание

Расточка

Накатка профиля

Схема рабочей зоны:

Диаграмма мощности и крутящего момента шпинделя:

Габаритные размеры:

Дополнительная комплектация:

DH65L S2 Автоподатчик прутка Fedek (1,5 м);
Проставка для автоподатчика прутка мод. CO65-S (1,5 м);
Уловитель масляного тумана;
Помпа СОЖ 70 бар;
Гидравлический 3-х кулачковый патрон Ø6’;
Гидравлический 3-х кулачковый патрон Ø8’;
Система ЧПУ Fanuc 0i-TF (привод и главный двигатель);
Цанга 173E под круг (Ø от 2 до 42 мм);
Цанга 173E под квадрат (Ø от 3 до 29 мм);
Цанга 173E под шестигранник (Ø от 1 до 36 мм).

Комплектация:

Освещение рабочей зоны;
Система подачи СОЖ;
Автоматическая система смазки;
Закрытая зона обработки;
Комплект инструментов для обслуживания станка;
Комплект инструментов для обслуживания станка;
8-ми позиционная револьверная гидравлическая инструментальная головка;
Блок для расточного инструмента (для револьверной головки) – 3 шт.;
Блок для торцевой токарной обработки – 1 шт.;
Блок осевого инструмента для линейного суппорта – 1 шт.;
4-х позиционный радиальный приводной инструмент с Y-осью;
4-х позиционный осевой приводной инструмент с Y-осью;
4-х позиционный осевой статический инструмент с Y-осью;
Теплообменник;
Интерфейс для подключения автоподатчика;
Трансформатор;
Уловитель и конвейер готовых деталей;
Конвейер для сбора стружки с тележкой;
Документация на станок.

Производитель: Sowin

Родина бренда: Китай

Максимальный устанавливаемый диаметр, мм	400
Максимальный диаметр точения, мм	195
Максимальный диаметр обрабатываемого прутка, мм	46
Максимальная длина точения, мм	250
Рабочие перемещения X/Y/Z, мм	1100/240/350
Точность позиционирования по осям X/Z, мм	0,005
Точность повторяемость по осям X/Z, мм	0,005
Конус шпинделя	А2-5
Мощность шпинделя, кВт	5,5
Частота вращения шпинделя, об/мин	0 - 5000
Размер 3-х кулачкового патрона, дюйм	6’ (169мм)
Тип цанги шпинделя	173E
Угол наклона станины, °	30°
Количество позиций револьверной головки, шт	8
Количество радиальных приводных инструментов, шт	4 (ER25)
Количество осевых приводных инструментов, шт	4 (ER25)
Количество осевых статических инструментов, шт	4 (ER25)
Мощность приводного инструмента, кВт	2,3
Частота вращения приводного инструмента, об/мин	0-4000
Мощность привода по осям X/Y/Z, кВт	3,1/1,7/2,4
Быстрые перемещения X/Y/Z, м/мин	24/24/16
Размер державки резцов наружного точения, мм	20х20
Размер державки расточных резцов, мм	Ø 25
Мощность насоса системы подачи СОЖ, кВт	0,4
Емкость бака СОЖ, л	150
Габариты, мм	2400 × 1900 × 2085
Масса, кг	3500
