Автоматический панелегиб KRRASS RAS-2000

Name: Автоматический панелегиб KRRASS RAS-2000
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с RAS-2000

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

Автоматические панелегибы: повысьте эффективность вашего производства сегодня!

Автоматический панелегиб RAS-2000 предназначен для решений различных сложных задач по гибке листового металла. Благодаря мультиосевому управлению повышается производительность и снижаются производственные затраты. Высококачественный планетарный редуктор с большой несущей способностью. Серводвигатели обеспечивают высокую скорость и высокий крутящий момент. Электрокомпоненты Schneider гарантируют надежность и безопасность.

Область применения

Картотеки

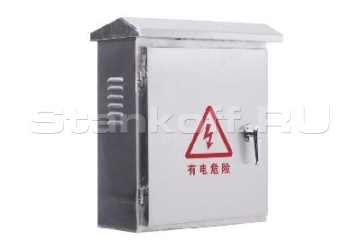

Электрические шкафы

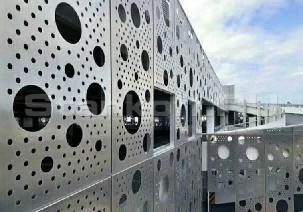

Навесные стены

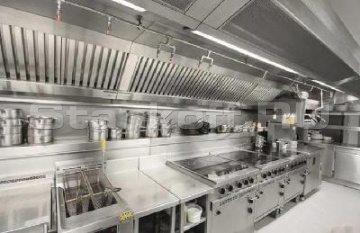

Кухонная утварь

Холодильники

Вентиляционные вытяжки

Навесные панели

Промышленная вентиляция

Конструктивные особенности

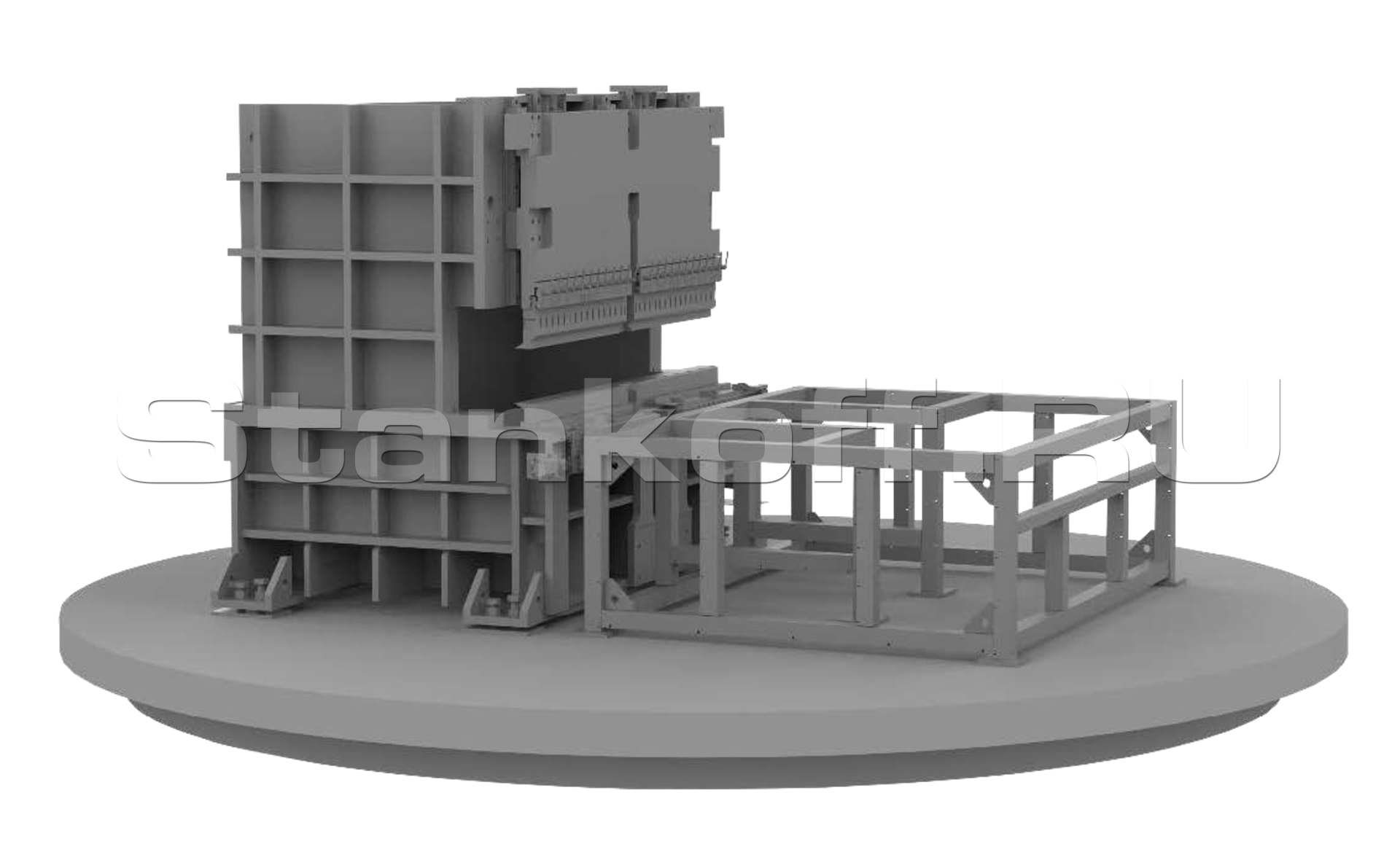

Высококачественное основание станка

Демонстрирует передовые инженерные и конструкторские решения. Основание станка сварено из высокопрочной стали, обеспечивает стабильность под высокими нагрузками.Конструкция включает в себя треугольные элементы соединений для улучшения структурной целостности машины. Стальные пластины имеют толщину 80 мм, свидетельствует о прочной конструкции, способной выдержать высокие нагрузки.

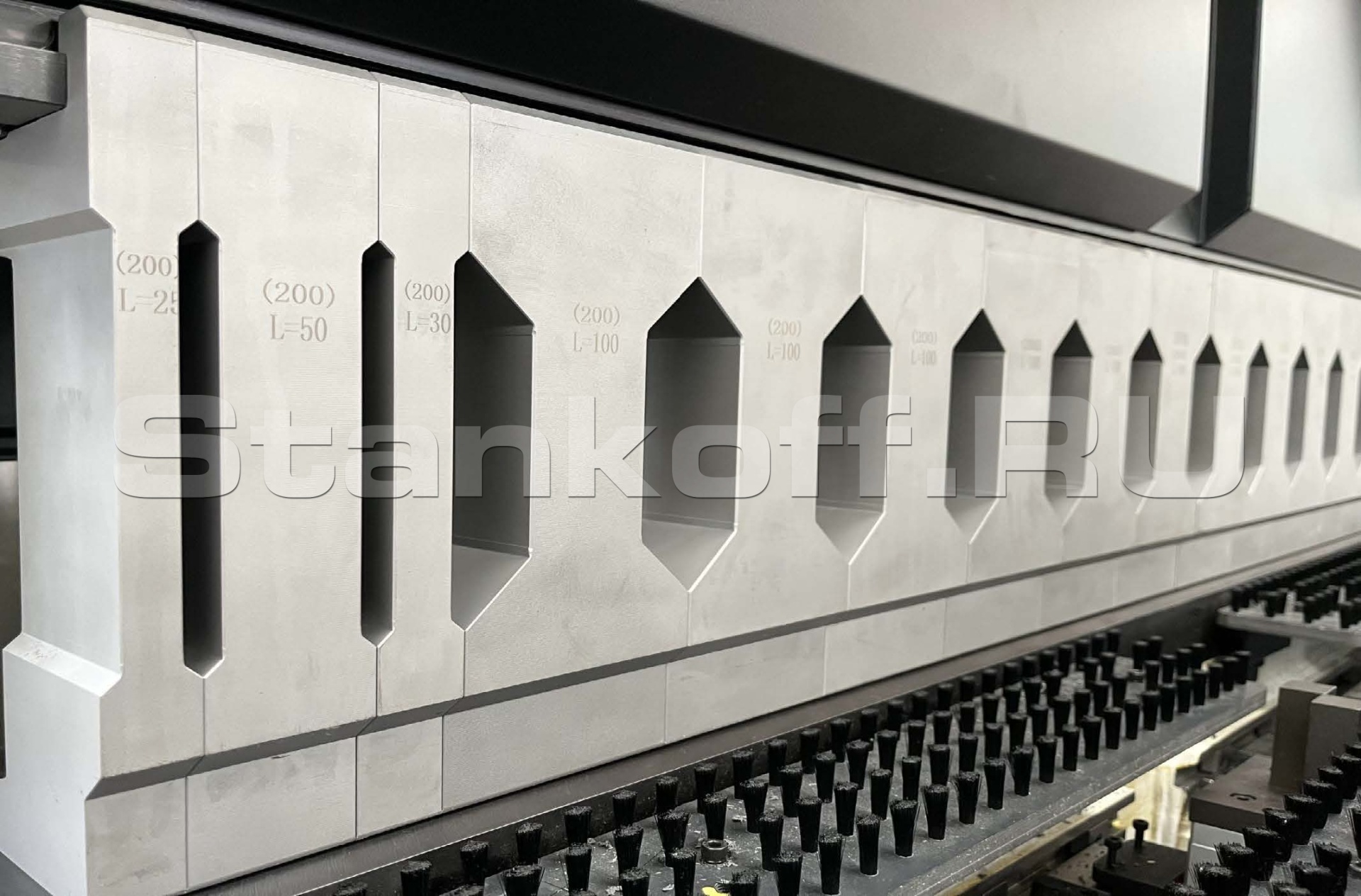

Гибочный инструмент

Гибочные инструмент (ножи) выполнен из сплава 42CrMo, содержащий хром и молибден, что придает материалу отличные механические свойства и устойчивость к износу. Инструмент проходит через множество этапов обработки, включая полную ковку, закалку и отпуск, высокочастотную закалку и другие процессы. В результате использования качественного материала и сложной технологической обработки, гибочный нож становится более долговечным и устойчивым к износу

Серводвигатели Inovance

Компания Inovance является лидером в области промышленной автоматизации процессов управления и приводных технологий в Китае, а также поставщиком интегрированных технических решений для оптических, механических, электрических, гидравлических и пневматических приборов, которые относятся к приводным механизмам, процессам управления, двигателям и прецизионному оборудованию.

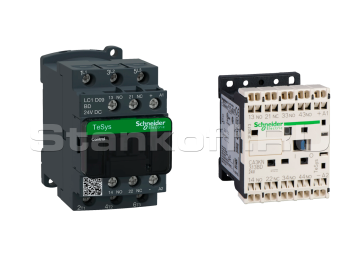

Электрокомпоненты Schneider Electric

Крупнейший производитель электрокомпонентов (датчики, контроллеры, шинопроводы, выключатели, кабельные каналы, короба и др.) для промышленных предприятий, строительной сферы, центров обработки информации и т.д. Сегодня эта компания является передовым разработчиком энергоэффективных и высокотехнологичных систем. Наличие электрокомпонентов Шнайдер в оборудовании говорит о его надежности и 100% гарантии долгой и бесперебойной работы.

Планетарный редуктор

Станок оснащён высокопрочным планетарным редуктором, который обеспечивает большую несущую способность. Этот тип редуктора выбран из-за его способности выдерживать высокие нагрузки, что критично для станка, предназначенного для работы с металлом под высоким давлением гибки.

Профессиональная ЧПУ RAS-2000

Профессиональная ЧПУ станка RAS-2000 способна управлять множеством осей (до 64), что позволяет одновременно координировать сложные движения различных частей станка для выполнения комплексных гибочных операций.

Интерфейс ЧПУ включает в себя графическое программирование, которое позволяет наглядно создавать и редактировать программы, облегчая настройку и уменьшает вероятность ошибок оператора.

Для обмена данными и управления система использует EtherCAT, высокопроизводительный протокол связи, который гарантирует быструю и стабильную передачу данных между ЧПУ и компонентами станка.

Система ЧПУ автоматизирует множество процессов, включая загрузку материала, позиционирование, гибку и выгрузку, что сокращает необходимость в ручном вмешательстве и повышает общую эффективность.

Скорость гибки на данном станке достигает 0.5 секунды на операцию, что значительно ускоряет производственный процесс по сравнению с традиционными системами ЧПУ.

Система ЧПУ обеспечивает высокую точность гибки, важную для производства качественных изделий, а также гарантирует повторяемость результатов, что критически важно в промышленном производстве.

ЧПУ поддерживает несколько типов файлов:

DXF (.dxf) - популярный формат для обмена инженерными чертежами и геометрическими данными.
File (.xy) - формат файла используется для хранения программных инструкций, специфических для станка.

Так же ЧПУ отображает директорию файлов в системе управления, позволяя просматривать и выбирать файлы программ, хранящиеся в памяти ЧПУ.

ЧПУ позволяет выбирать несколько файлов программ гибки для обработки или управления. А функция планирования задач позволяет эффективно планировать и оптимизировать рабочие процессы.

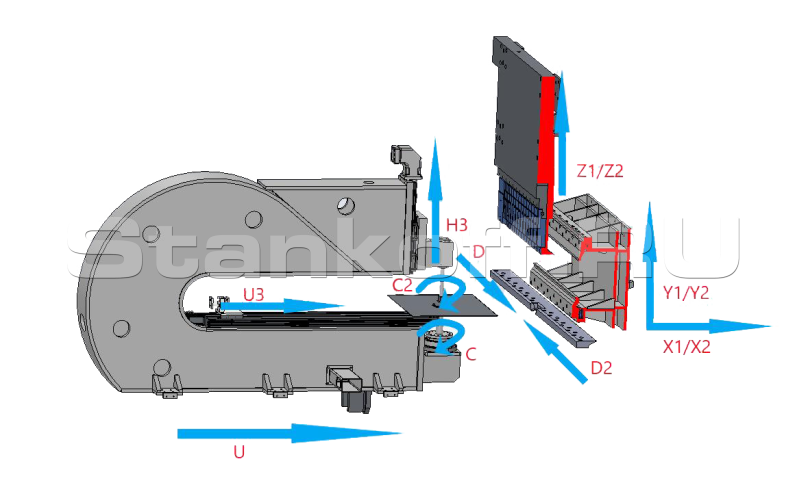

Назначение осей в станке

D-оси (D и D2) – Оси, отвечающие за позиционирование в направлении D, обеспечивают точное расположение листа относительно инструментов гибки.
U-оси (U и U3) – Оси, отвечающие за подачу материала, помогают в перемещении листа в нужное положение перед гибкой.
C-оси (C и C2) – Оси для вращения, позволяющие инструментам вращаться для выполнения операций гибки под различными углами.
H3-ось – Ось, отвечающая за зажим материала, гарантируя, что лист надёжно удерживается во время процесса гибки.
Z-оси (Z1 и Z2) – Оси вертикального перемещения, которые могут регулировать высоту инструмента для гибки.
X-оси (X1 и X2) – Оси горизонтального перемещения, контролирующие позиционирование вдоль оси X для точного расположения листа.
Y-оси (Y1 и Y2) – Оси, отвечающие за гибку, контролируют давление и движение инструмента гибки.

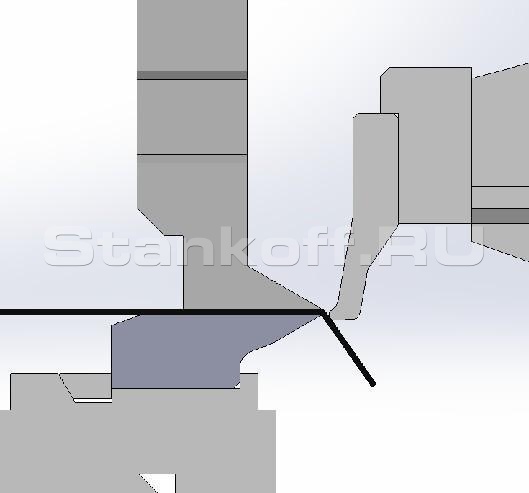

Формы гиба

Верхняя дуга

Гибка вверх

Гибка вниз

Гибка края

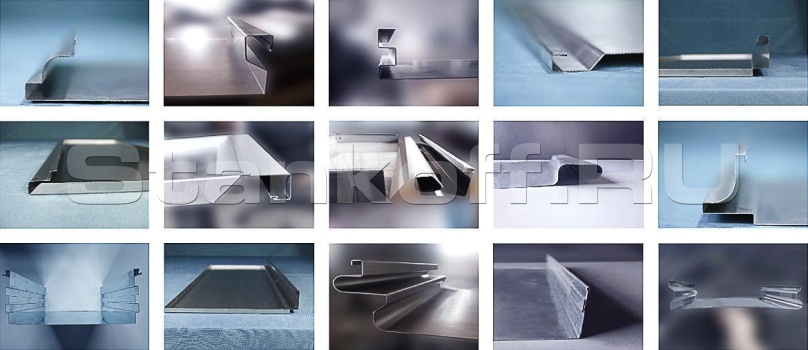

RAS-2000 позволяет реализовать базовые стили гибки, такие как прямой угол, острый угол и тупой угол. Кроме того, станок может осуществлять гибку в виде дуги, гибку с возвратом, замкнутого типа и удовлетворять другим сложным требованиям к гибке листового металла.

Несколько примеров гибки станка:

Гибка вверх – позволяет выполнять стандартную гибку с заданной угловой ориентацией, например, на 90 градусов.

Гибка вниз – Противоположна гибке вверх, используется для сгибания листа вниз под углом, также обычно 90 градусов.

Верхняя дуга –Используется для создания дуговой гибки, где края листа сгибаются под заданным углом, формируя дугу.

Нижняя дуга – Аналогично верхней дуге, но действие происходит в обратном направлении.

Гибка краёв – специализированные операции для обработки определённых краёв детали.

Свободное прессование – процесс, при котором прессование выполняется без изменения формы детали, используется для точной настройки машины.

Специальная гибка вверх и вниз – особые процессы гибки, используемые для формирования конструкций, которые не могут быть выполнены стандартными методами из-за ограничений машины или сложности детали.

Цилиндрическая гибка вверх и вниз – специальные техники для выполнения гибки, формируя цилиндрические или конические формы.

Параметры гиба

Тип стали	Максимальные толщины (с учетом полной длины заготовки), мм
Углеродистая сталь	2,2
Нержавеющая сталь	1,5
Алюминий	2,5

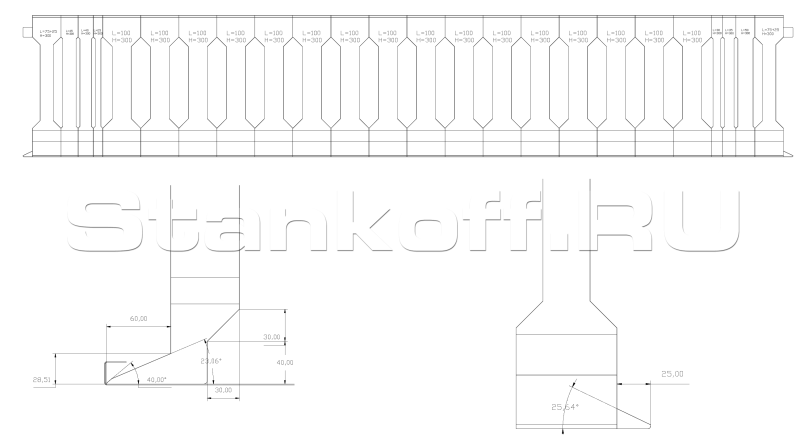

Схема инструмента

Максимальная длина гиба, мм	2000
Максимальная ширина гиба, мм	1250
Максимальная высота гиба, мм	200
Максимальная толщина гибки стали (410 МПа), мм	2
Максимальная толщина гибки нержавеющей стали (660 МПа), мм	1,5
Максимальная толщина гибки алюминия (265 МПа), мм	2,5
Минимальная толщина, мм	0,35
Давление газа, МПа	0,6
Количество осей, шт	13
Скорость гибки, сек/гиб	0,2
Расход воздуха, м³/час	1,2
Габаритные параметры (ДхШхВ), мм	5000x2540x3200
Вес, кг	17000
