СВЕРЛИЛЬНО ПРИСАДОЧНЫЙ СТАНОК С ЧПУ ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ С 6 СТОРОН DS-612DT

Name: СВЕРЛИЛЬНО ПРИСАДОЧНЫЙ СТАНОК С ЧПУ ДЛЯ ОБРАБОТКИ ДЕТАЛЕЙ С 6 СТОРОН DS-612DT
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Ренат Гарифьянов

+7 995 888-07-31

Хотите мы Вам перезвоним?

При сверлении деталей с 6 сторон и изготовлении пазов производительность станка составит 800 деталей за 8 часов работы. При комбинированном сверлении деталей с 5 и с 6 сторон и изготовлении пазов производительность станка составит 1000 деталей за 8 часов работы. При сверлении деталей с 5 сторон и изготовлении пазов производительность станка составит 1100 деталей за 8 часов работы. При сверлении деталей с 5 сторон производительность станка составит 1200 деталей за 8 часов работы.

Ось	Ход, мм	Максимальная скорость позиционирования, м/мин
X	5000	100
Y	1200	80
Z	90	30
U	1200	60
V	1200	80
W	60	30
A	5000	100
Y2	1500	80
Z2	90	30

Конструктивные особенности

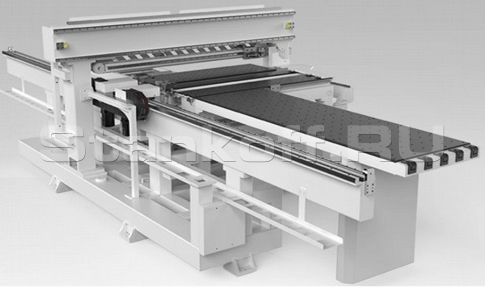

Станина и компоненты

- Многоступенчатая технология обработки станины: нанесение грунта распылением, нанесение специальной краски распылением, стремление к совершенству во внешнем виде оборудования;
- Удобный для персонала дизайн станка;
- При изготовлении деталей станка применяется лазерная резка, станина сварена и состарена для снятия напряжений в металле и обеспечения высокой точности работы всех механизмов.

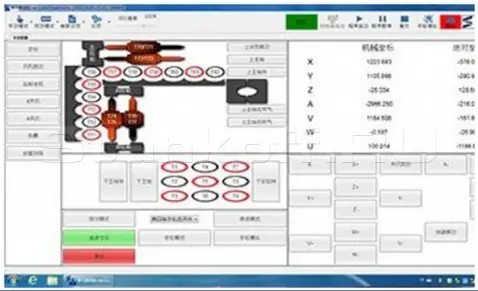

ЧПУ управление:

Используя машинный интерфейс под управлением Windows, можно использовать систему CAD для импорта чертежей, для быстрого и удобного получения данных из CAD программ.
На станке отсутствует необходимость каждый раз вводить данные сверления.

В станке используется оригинальная сверлильная группа производства компании Changchuan, известного бренда в отрасли. Сверлильная группа изготовлена в соответствии с международными стандартами. После изготовления группа проходит трехкоординатное тестирование для обеспечения гарантированной точности.

Процесс сверления

Сверление организовано по принципу оптимизации. Вертикальные и горизонтальные отверстия сверлятся ближайшим, к предполагаемому отверстию, сверлом нужного диаметра.

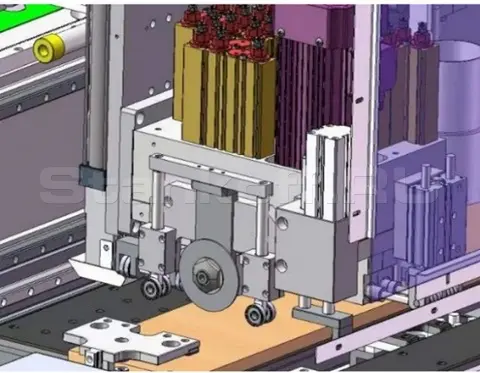

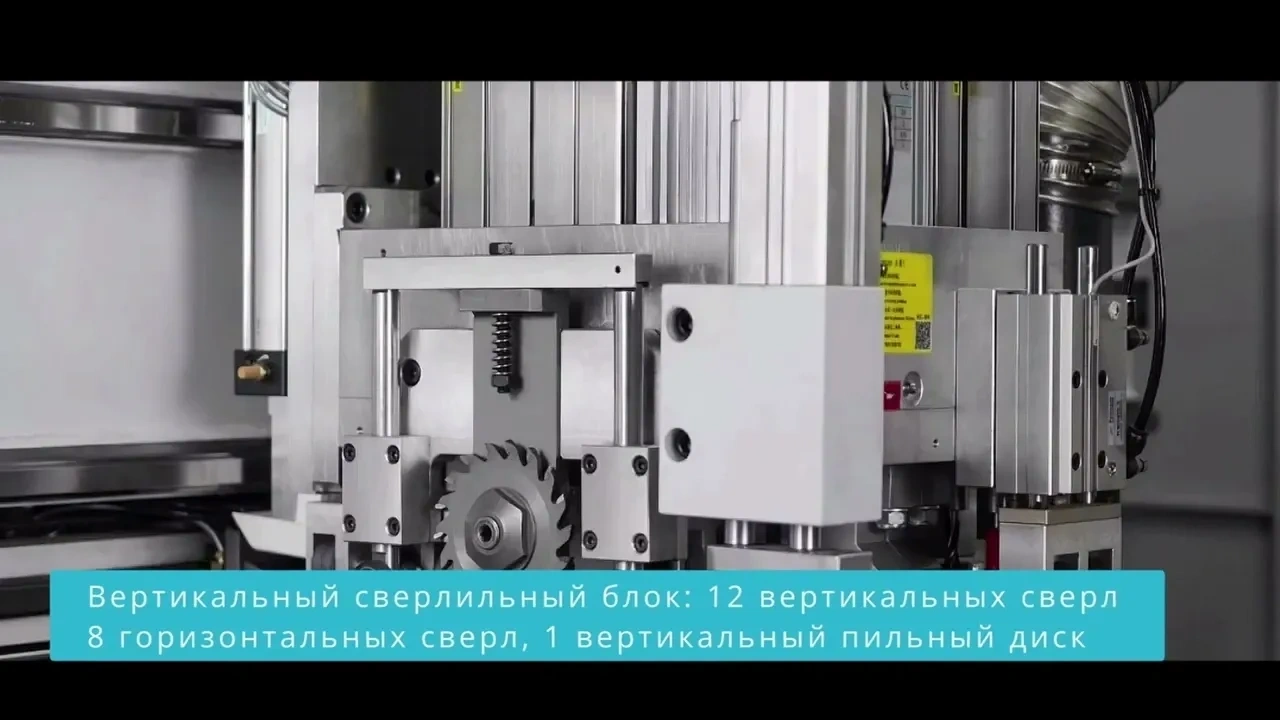

Верхняя и нижняя сверлильные группы (верхняя сверлильная группа оснащена пазовальной пилой)

Программное обеспечение автоматически настраивает верхнюю и нижнюю сверлильную группы на одну координату для сверления сквозных отверстий без образования сколов. Для качественного сверления сквозных отверстий на этом станке не нужно менять скорости вращения сверл и скорость подачи сверлильной группы.

Фрезерование отверстий, изготовление пазов, снятие фасок, фрезерование канавок, фигурных пазов и другая обработка.

Мультиосевая ЧПУ система

Усовершенствованная программа, механизм подачи и механизм сверления одновременно объединяются многоканальным интерфейсом, когда станок обрабатывает деталь.
Один раз установив деталь в станок можно просверлить все отверстия с шести сторон и изготовить пазы сверху и снизу, что обеспечит быстрое и эффективное сверление и фрезерование.

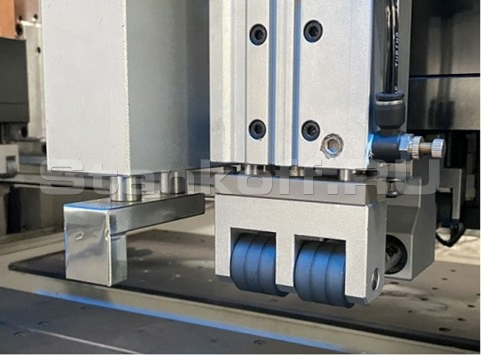

Пневматические зажимы детали

Двойной механизм зажима детали автоматически подает деталь в зону обработки, в соответствии с программой сверления производит позиционирование детали для выполнения обработки с высокой точностью.

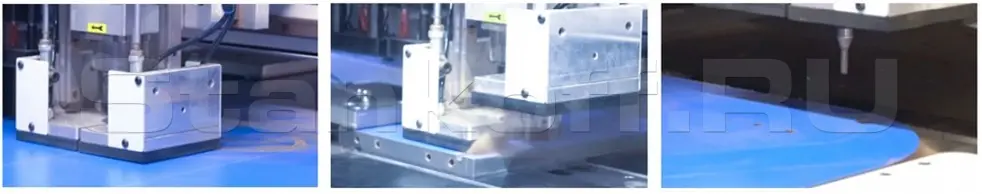

Боковой прижим детали

Высокоточное позиционирование и боковой прижим детали с автоматической системой хода в зависимости от ширины детали обеспечивает высокую точность.

Сканер штрих и QR кодов

Сканер автоматически идентифицирует штрих коды или QR коды для загрузки соответствующего графического файла и вызывает ЧПУ программу для обработки. Легко разработайте программное обеспечение для разборки заказов, которым легко управлять, и обычные работники могут быстро приступить к работе.

Автоматическое компрессионное устройство

Согласно программе компьютерного управления, заготовка автоматически прижимается при сверлении, а средняя компрессионная часть использует режим направленного колеса для достижения позиционирования при обработки с высокой точностью.

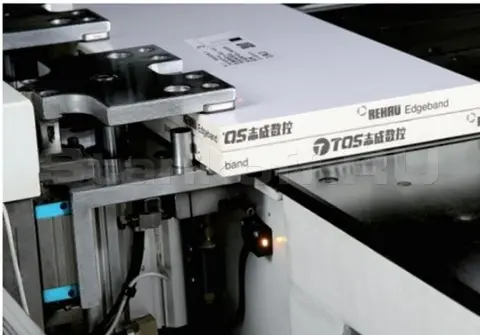

Устройство для контроля размера детали

Автоматически определяет соответствующий размер детали, чтобы предотвратить ошибки при подаче детали не соответствующего размера.

Стол с воздушной подушкой

Подача деталей осуществляется по пневматическому столу с плавающими шариками для защиты поверхности детали и предотвращения царапин, что делает легкой и удобной подачу деталей даже большого веса. Опционально со стороны разгрузки станок может комплектоваться транспортером для разгрузки в сторону.

Система управления

- Тайваньский ЧПУ Baoyuan основан на модульной программно-аппаратной платформе, использующей промышленную шину Ethernet Технологии, от элементов управления движением до серводвигателей, мониторинг системных сигналов, системы управления;
- Унифицированная система ЧПУ;
- Основная зона, вспомогательная зона, задняя зона выгрузки, управление движением, унифицированное управление датчиками;
- Всестороннее управление и мониторинг станка, быстрое устранение неисправностей и сокращение количества отказов. Хранение данных при отключении питания в режиме

Редуктор Тайвань CUHK, Taibang, Zhuo Lan

Точное позиционирование, используются встроенные роликовые подшипники, а основными подшипниками являются конические игольчатые подшипники для достижения высокой нагрузки.

Оптоволоконный оптический сенсор Autonics Корея

Точное определение длины детали, для точного озиционирования детали и пакета сверл, время отклика (HSP) 100 мкс (FINE) 250 мкс, различные режимы выбираются для адаптации к различным условиям, с функцией взаимной защиты от помех.

Инвертор Inovance

Встроенный высококачественный интеллектуальный векторный инвертор с встроенными режимами управления двигателем.
Поддерживает функции ПЛК до 5000 шагов.
Может гибко удовлетворять потребности различных приложений.
Инновационный дизайн защиты от нагрева, более экологичный.

Пневмораспределители Niumes Италия

PNEUMAX импортируется с оригинального завода и может эксплуатироваться в условиях вакуума и различных условий рабочего давления. Пневмораспределитель может быть непосредственно объединен с наиболее часто используемыми системами.

Точные линейные направляющие Rost

Очень хорошая пылезащитная конструкция, а направляющая не имеет ограничений по длине обрабатываемого материала.

Пневматические детали Taiwan Yade

Компактная конструкция эффективно экономит место для установки, а диаметр корпуса цилиндра прокатывается, а затем подвергается сильному окислению. Обработка, хорошая износостойкость и долговечность.

Автоматическая смазка

Хороший смазывающий эффект, система заправки маслом цилиндрического типа, все направляющие снабжаются маслом с помощью независимых цилиндров, гарантируя, что все направляющие каждый раз равномерно смазываются.

Ширина детали	35-1200 мм
Длина детали	70-5000 мм
Толщина детали макс	50 мм
Объем аспирационного воздуха	7300 м3/ч
Вертикальные сверла	12 шт. сверху, 9 шт. снизу
Пазовальная пила продольно	1 шт. сверху
Горизонтальные сверла	8 шт. сверху (4X+4Y)
Скорости вращения сверлильных шпинделей	3400 об/мин
Мощность фрезерных шпинделей	2 шт. по 3,5 кВт каждый
Крепление инструмента	Цанга ER25
Скорость вращения фрезерного шпинделя	18000 об/мин
Высота стола	960 мм
Общая мощность	24 кВт
Электрические параметры	380 В, 50 Гц
Пневмоподключение	7-8 бар
Габариты	5200x2840x2200 мм
Вес	3900 кг
