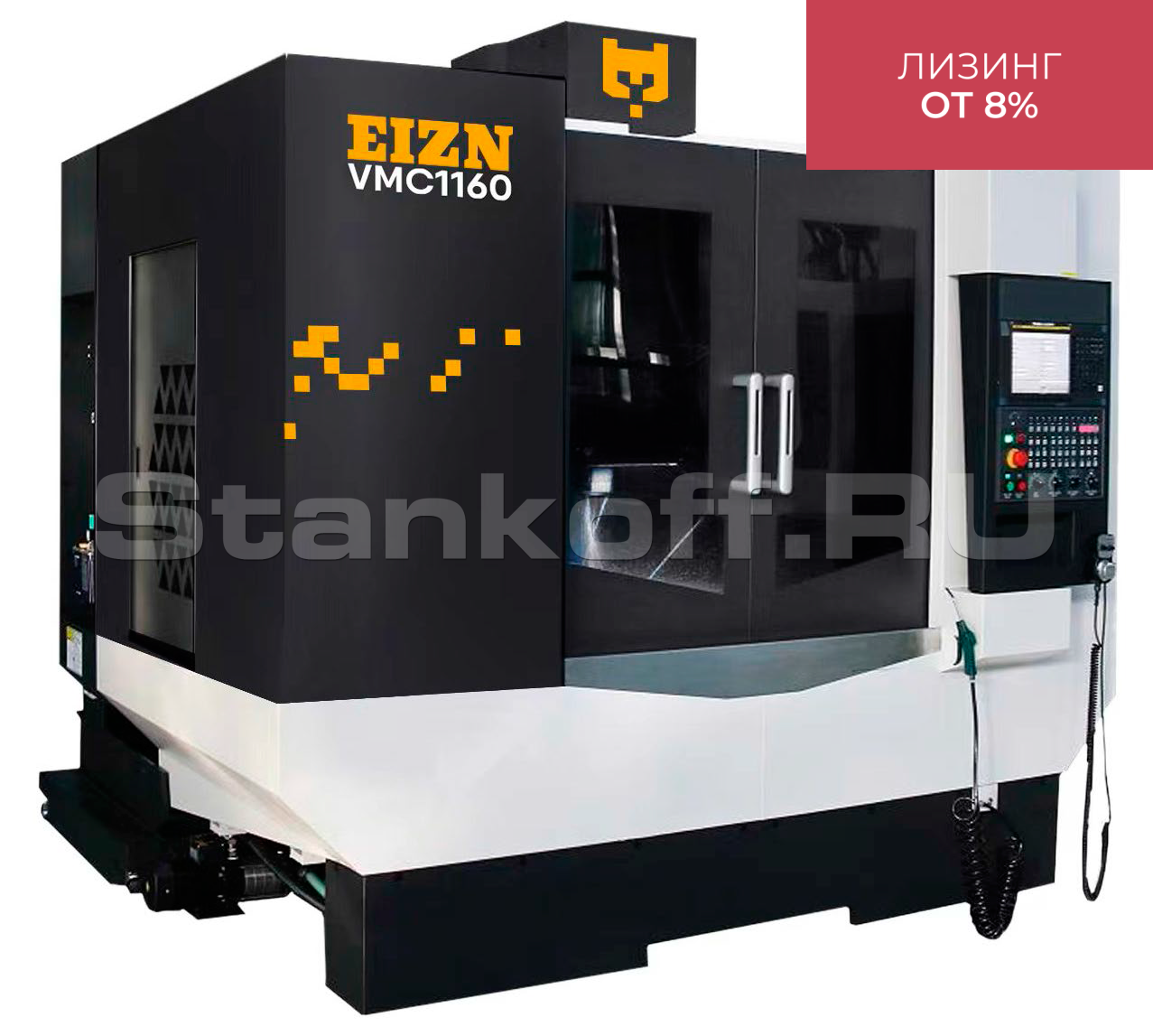

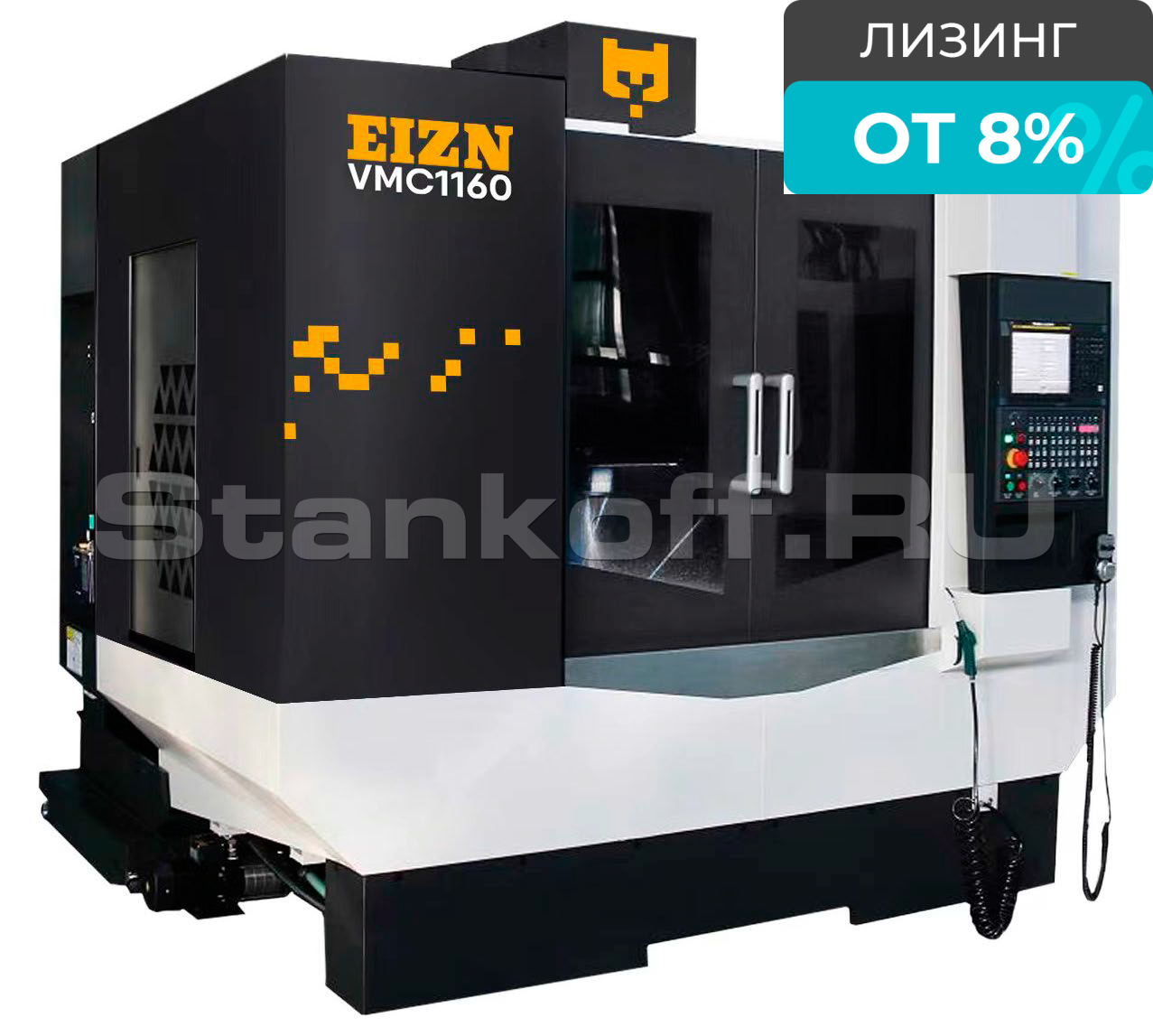

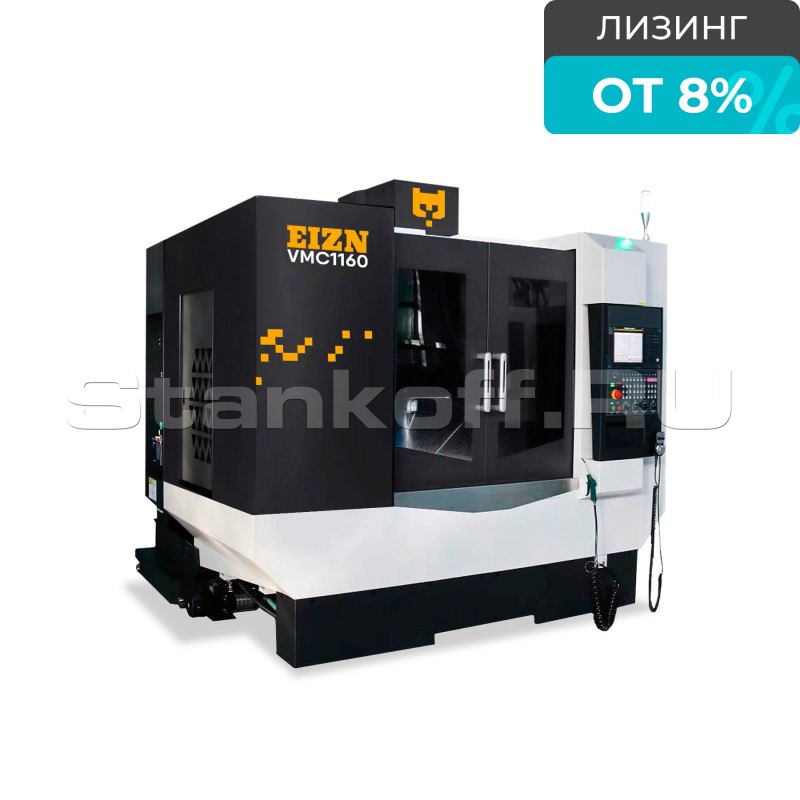

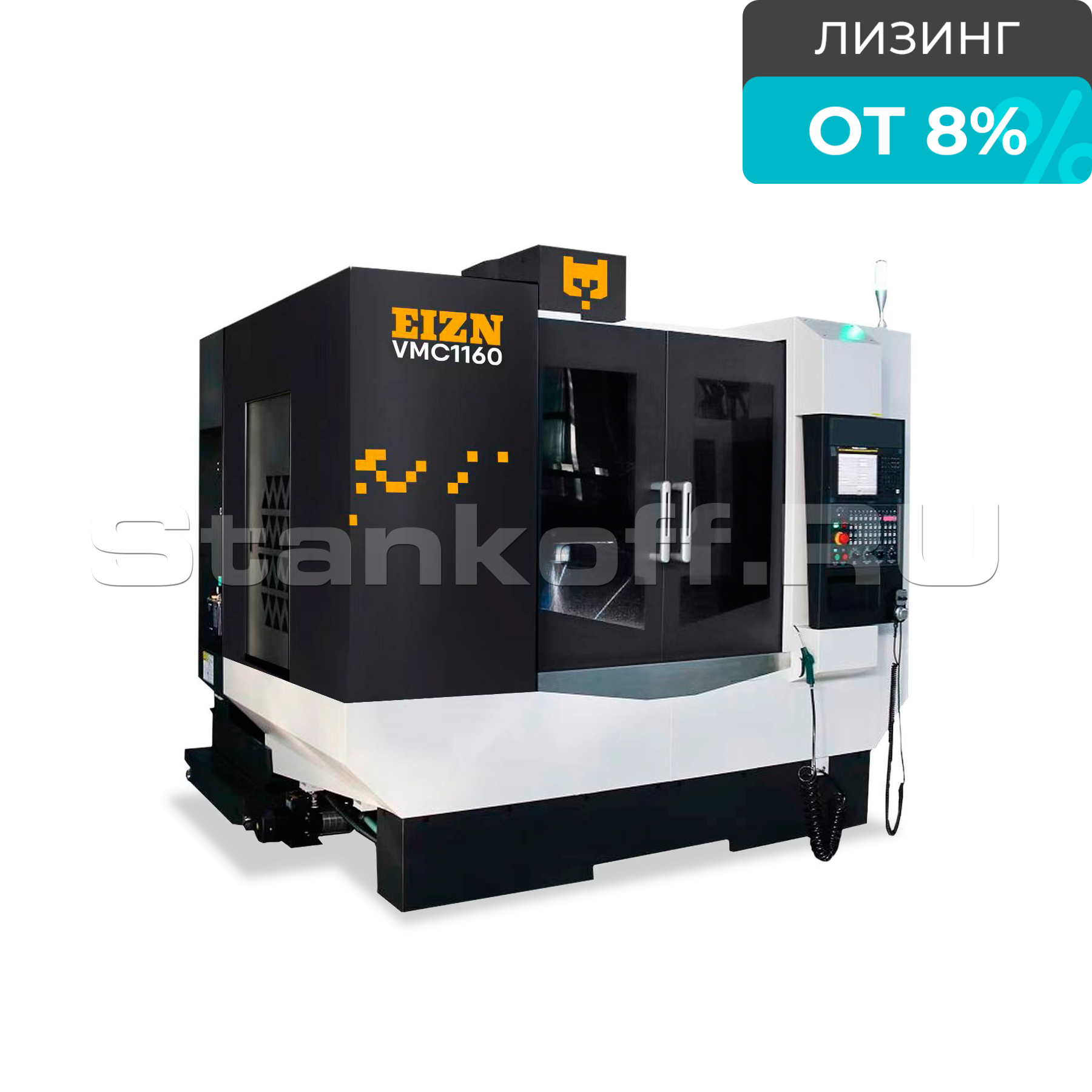

Вертикальный фрезерный центр EIZN VMC1160 ВТ40-10000 Belt

Name: Вертикальный фрезерный центр EIZN VMC1160 ВТ40-10000 Belt
Availability: InStock

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

VMC1160 предназначен для фрезерной обработки деталей. Благодаря станине, изготовленной по технологии «МИНЕРАЛЬНОГО ЛИТЬЯ» он обладает лучшим поглощением вибрации, более низким коэффициентом теплового расширения и более низким коэффициентом теплопроводности, что в конечном итоге сохраняет параметры станка по точности. Суппорт, стол и шпиндельная бабка изготовлены по немецкой технологии сварки стали, что позволяет повысить жесткость, уменьшить вес движущихся частей, уменьшить инерцию движения, а также повысить скорость отклика станка и точность перемещения. Применяются линейные направляющие качения по осям. Станок используется для многоосевой обработки мелких и среднегабаритных деталей. Данное оборудование играет ключевую роль в общем машиностроении, производстве пресс-форм, авиации, производстве автозапчастей, энергетике, транспорте и других отраслях промышленности.

СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ

Шпиндель;
Инструментальный магазин ATC BT40-24T;
Линейная направляющая качения для 3 осей (ролик);
Теплообменник для электрического шкафа;
Гибкий кабель-канал;
ШВП для 3 осей;
Пульт управления MPG с маховичком;
Обдув конуса шпинделя;
Освещение рабочей зоны;

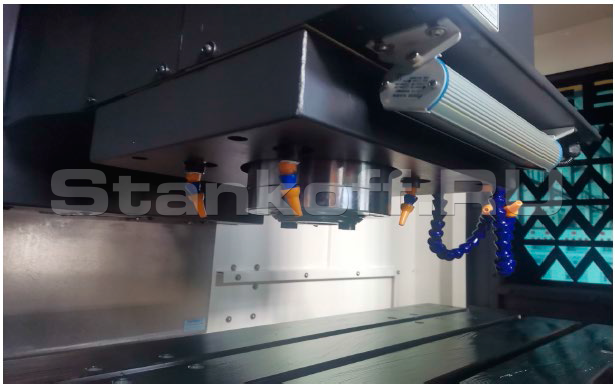

Воздушная завеса шпинделя от пыли;
Подача СОЖ с торца шпинделя;
Обдув воздухом зоны резания (инструмента);
Трехцветная сигнальная лампа;
Автоматическая система смазки;
Воздушный пистолет;
Защитный кожух станка;
Регулировочные опоры;
Соответствие CE;
Коммуникационный интерфейс;
Руководства по механике и электрике;
Система СОЖ;
Контроллер Fanuc.

ДОПОЛНИТЕЛЬНОЕ ОСНАЩЕНИЕ

Пластинчатый конвейер для стружки;
Кондиционер воздуха электрического шкафа;
Масляное охлаждение шпинделя;
Система измерения детали Renishaw ОМР60;
CTS (подача СОЖ через шпиндель с ременным приводом) -20 бар;
Пистолет для смыва стружки;
Система привязки инструмента Renishaw TS27R;
Подготовка для подключения 4 оси;
Отделитель масла от СОЖ;
Manual Guide 0i.

Преимущества станка

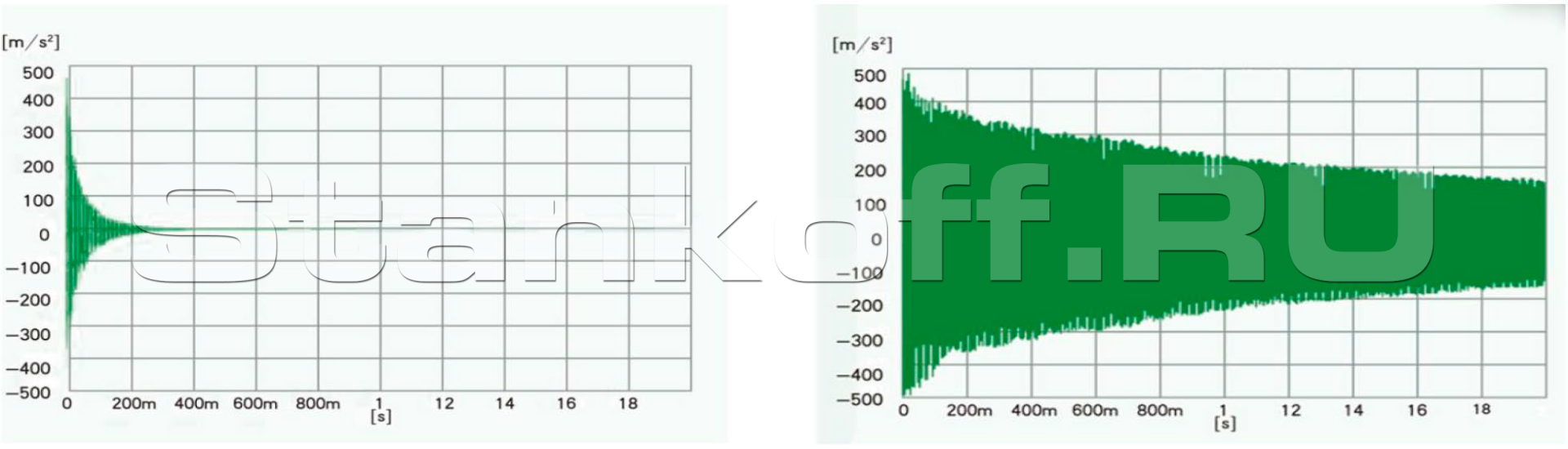

Теплопроводность составляет 1/20 от чугуна, а удельная теплоемкость в 2,1 раза больше, чем у чугуна. Применяемый материал обладает превосходной термостабильностью, что значительно снижает деформацию станка из-за перепадов температуры и обеспечивает стабильность точности обработки.

- Высокие антикоррозийные свойства

- Высокая точность.

Станки для инструментальной обработки на станинах из минерального литья, такие как токарные, фрезерные и шлифовальные, работают со значительно большей точностью и позволяют достичь более высокого качества поверхности обрабатываемой детали. Также заметно сокращается износ инструмента.

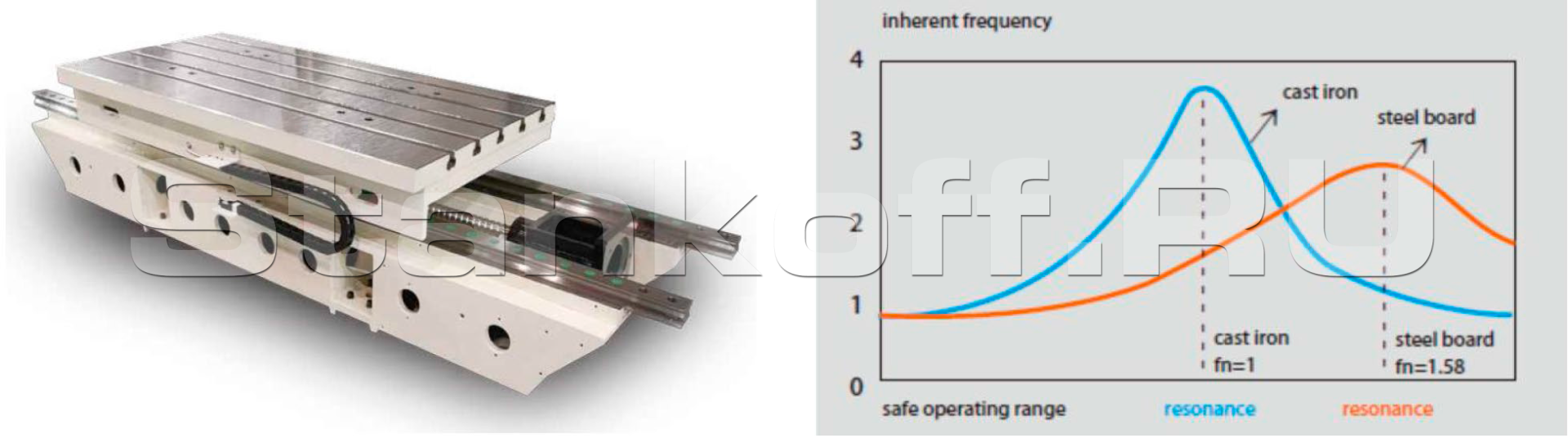

Сварные подвижные узлы из листовой стали

Движущиеся части, опоры, рабочий стол и шпиндельная бабка сварены из высокопрочной низколегированной стали, модуль упругости материала примерно в 1,4 раза больше, чем у чугунного литья, поэтому общая прочность улучшена на 30 %.

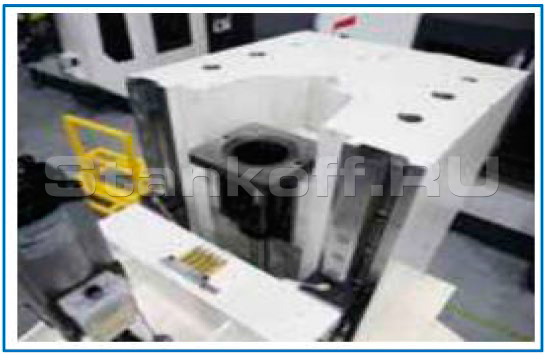

Конструкция сварных деталей

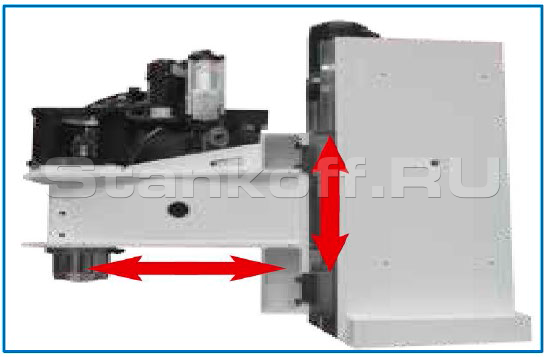

Конструктивные особенности

Уменьшается вылет оси шпинделя от колонны, увеличивает жесткость шпиндельной коробки и обеспечивает жесткость станка;
Увеличивает пролет направляющей по оси Z и одновременно увеличивает расстояние между каретками.

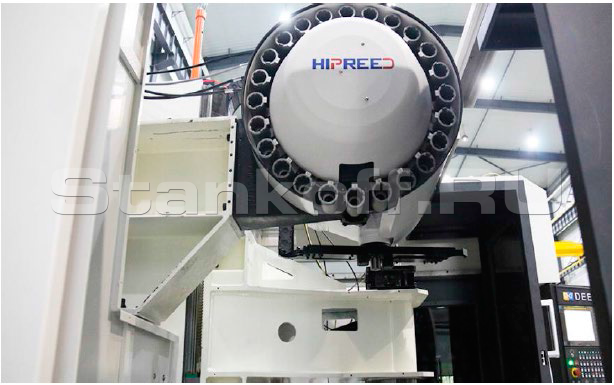

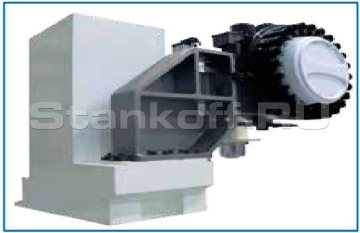

Вертикальная установка инструментального магазина
Колонна не испытывает боковых нагрузок
Опора инструментального магазина равномерно нагружена и не подвержена деформации
Обеспечивает стабильность смены инструмента

Ось Z не имеет противовеса, что эффективно снижает вибрацию, вызванную перемещением шпинделя по оси Z

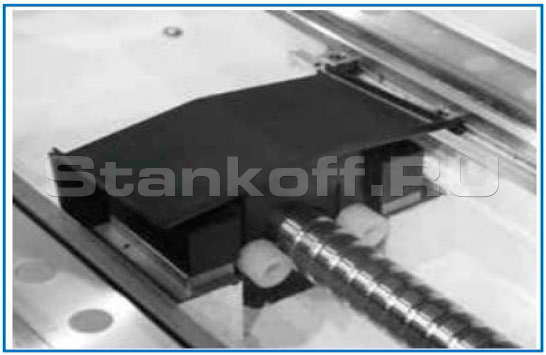

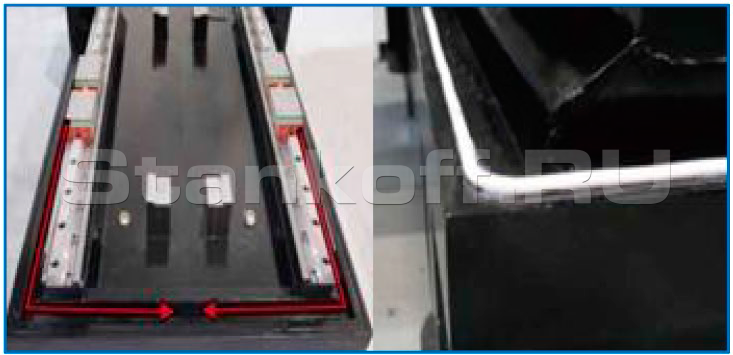

Защита направляющих от попадания внутрь стружки, СОЖ, прочего загрязнения обеспечивает надежную и долговечную работу направляющих и плавное перемещение.

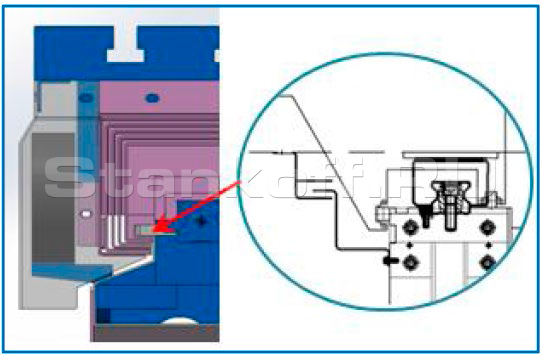

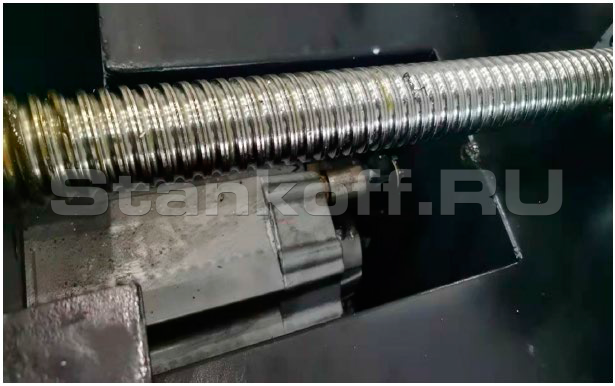

Конструкция двойной защиты подшипников защищает систему передачи и предотвращает загрязнение

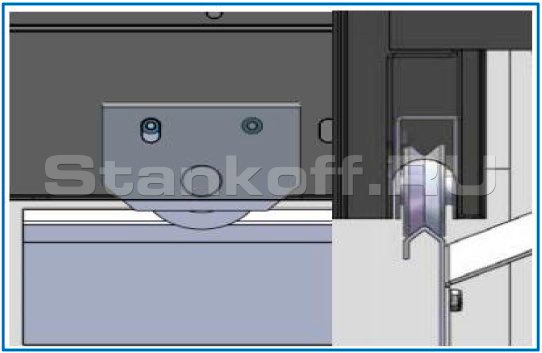

Направляющие передней двери защищены от попадания стружки и схода роликов с рельсов, что облегчает регулярную очистку и снижает затраты на техническое обслуживание

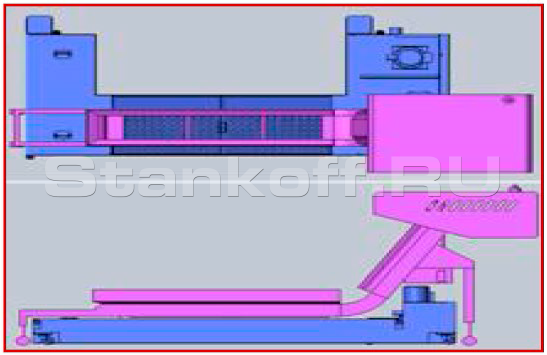

Новейшая конструкция системы удаления стружки стала более герметичной, что делает процесс автоматического стружкоудаления более эффективным. Очистку от стружки теперь можно проводить с увеличенным интервалом (2 недели вместо 3 дней).

Канавка для стока СОЖ и уплотнительная канавка на станине станка предотвращают утечку СОЖ и стружки и обеспечивают чистоту рабочей зоны

Другие стандартные части станка

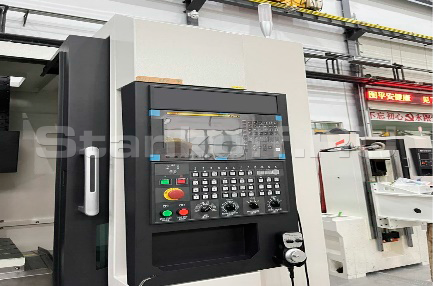

Панель управления

Гайки предварительного натяжения ходовых винтов компании «YSA», Тайвань.

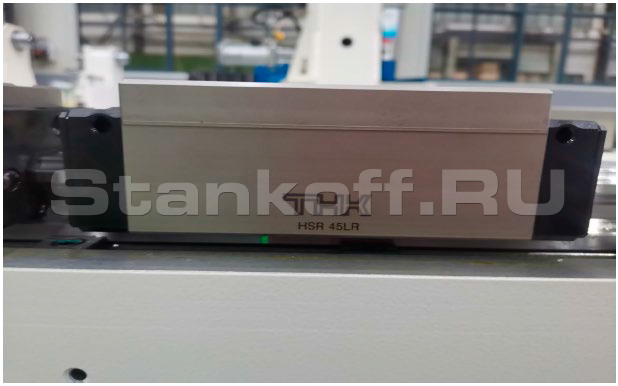

Линейные направляющие компании «Hiwin»/Тайвань или «THK»/Европа

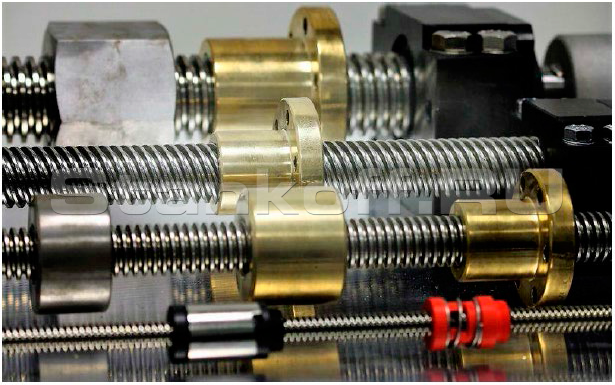

шариковые винтовые пары компании «TBI», Тайвань

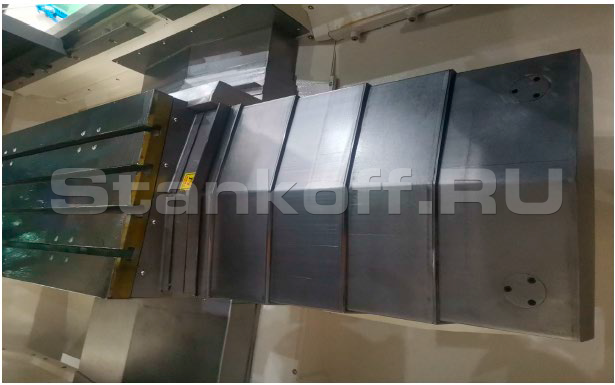

Телескопические защитные крышки

Рабочая светодиодная подсветка и система охлаждения заготовки

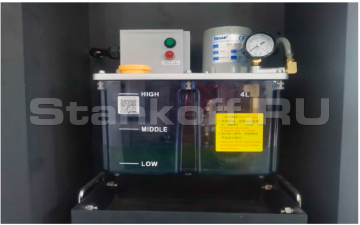

Система смазки компании «ISHAN», Тайвань

Инструментальный магазин компании «Hipreed»

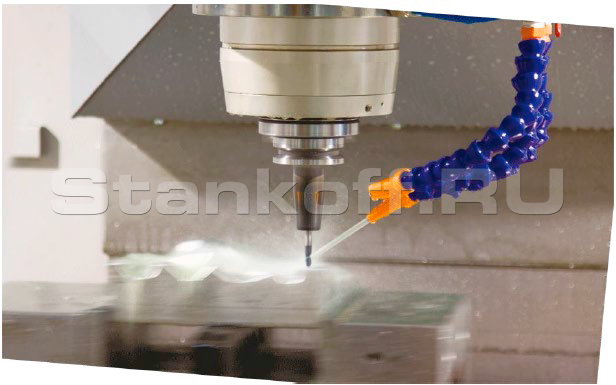

Воздушное и водяное охлаждение заготовки

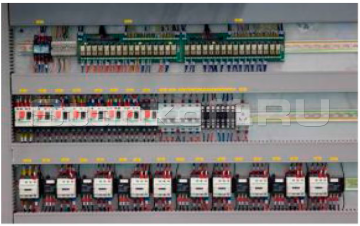

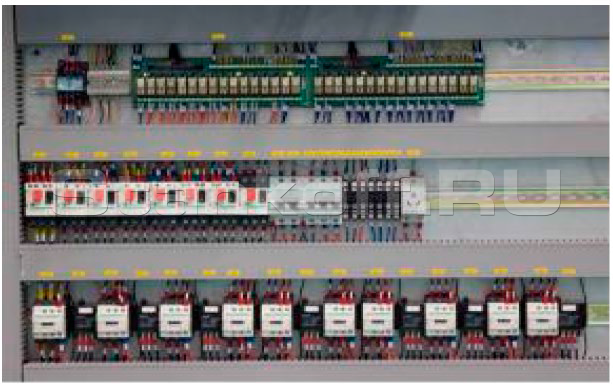

Электрический шкаф управления

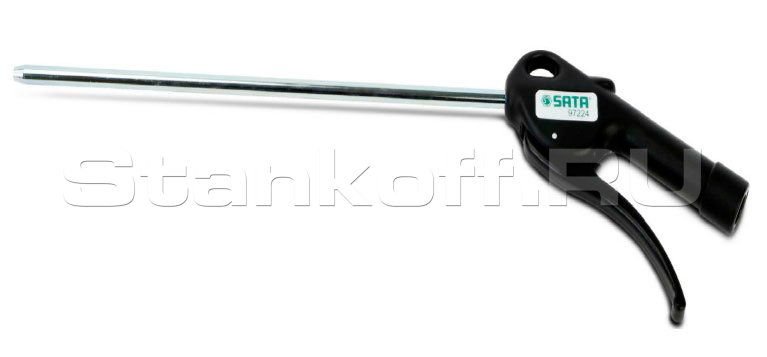

Воздушный пистолет компании «SATA», Китай

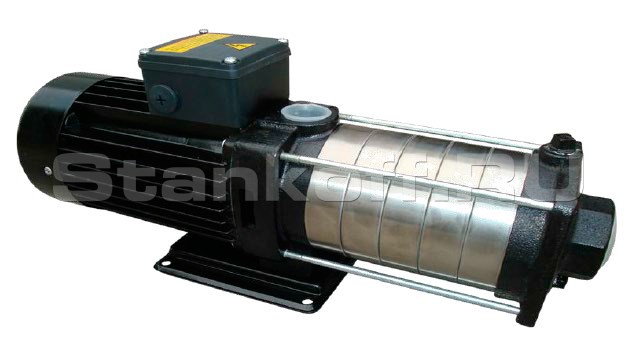

Водяной насос компании «STAIRS», Тайвань

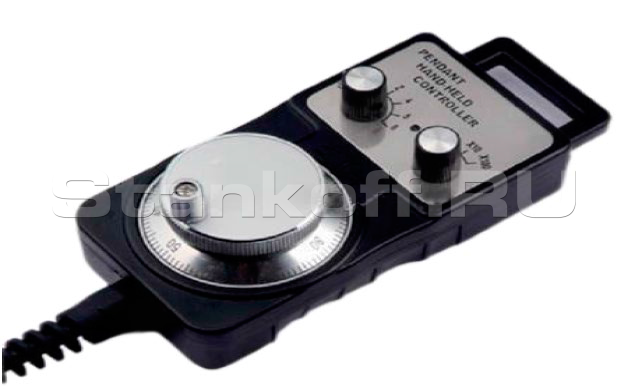

Пульт управления MPG с маховичком

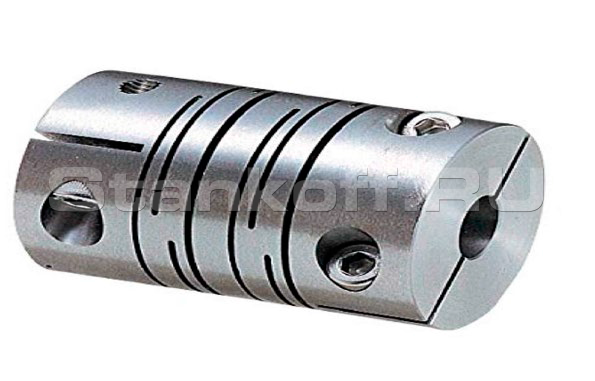

Муфта компании «NBK», Япония

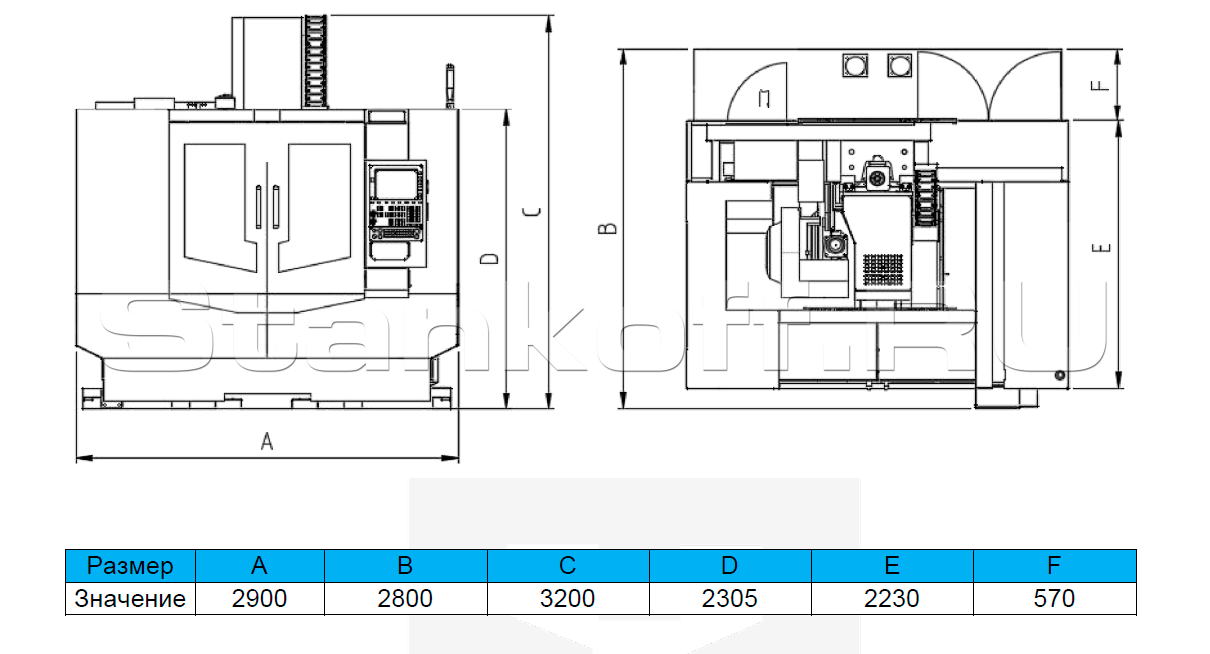

Схема станка

Комплект технической документации

Руководство по эксплуатации (механическая часть), 1 шт;
Руководство по эксплуатации (электрическая часть), 1 шт;
Декларация/сертификат соответствия, 1 шт;
Упаковочный лист, 1 шт;
Диск с параметрами, 1 шт;
Чертеж фундамента (предоставляется в течение 1 месяца до отгрузки станка), 1 шт.

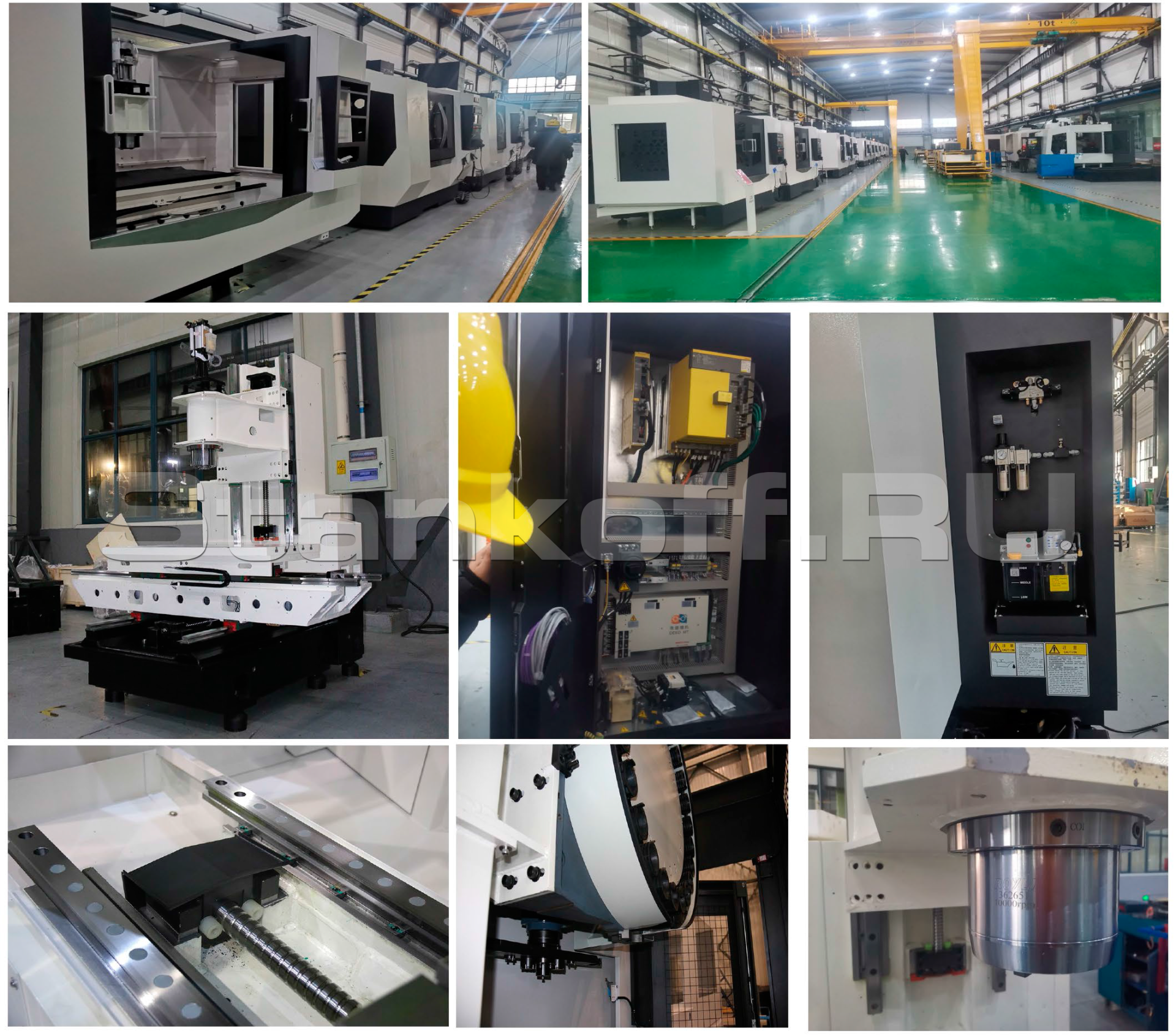

Контроль качества и точности станка. Производство станка.

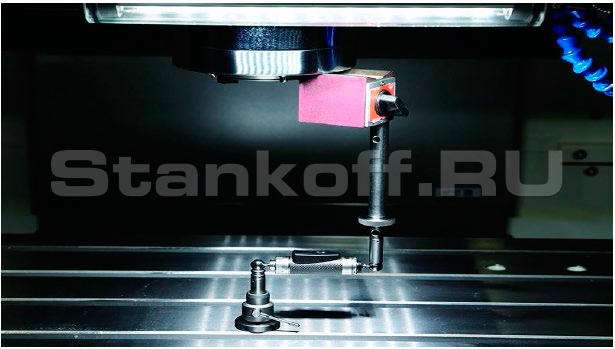

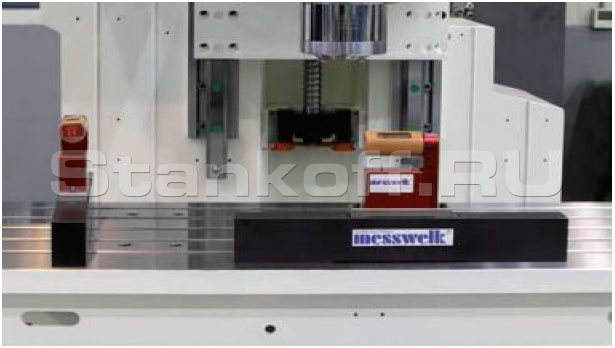

Калибровка точности систем станка

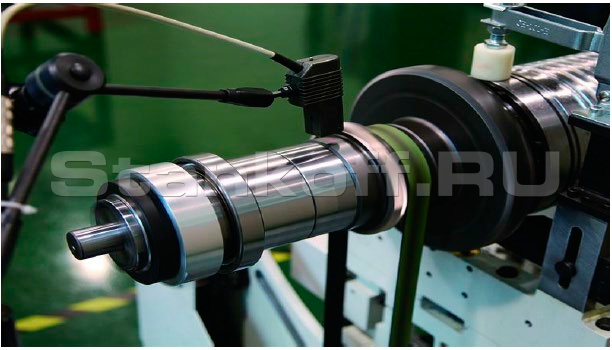

Динамический балансировочный станок

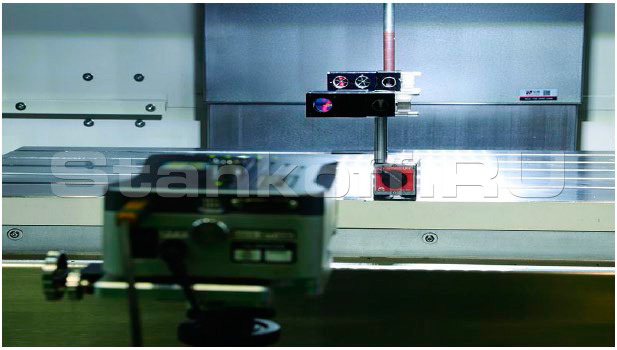

Лазерный интерферометр компании «RENISHAW», Великобритания

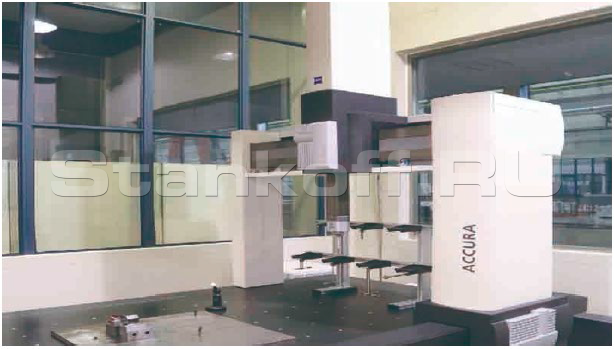

Трехкоординатный измерительный прибор компании «ZEISS», Германия

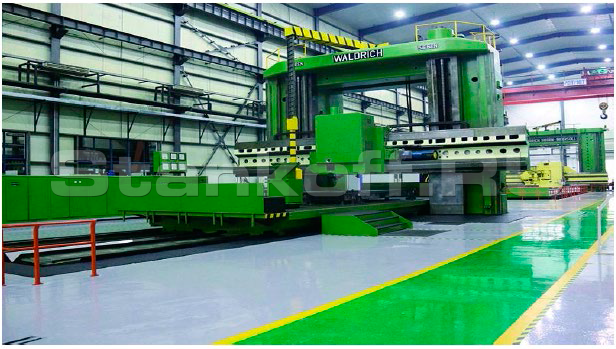

Фрезерный станок компании «WALDRICH», Германия * 2 комплекта

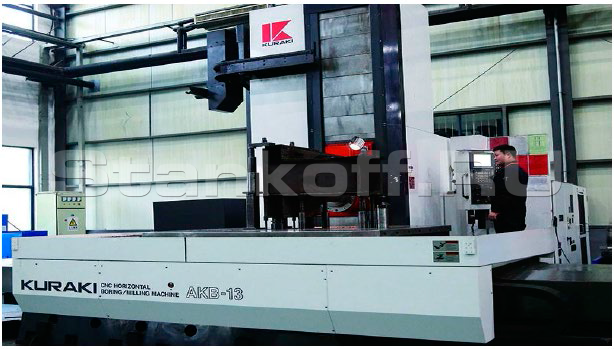

Фрезерно-расточной станок компании «Kurashiki»

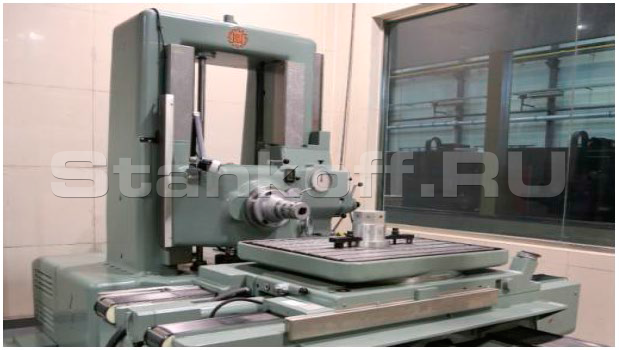

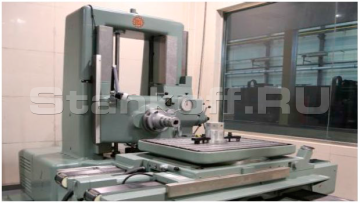

Координатно-расточной станок компании «DIXI», Швейцария

Выставление станка по уровню

Сборка станка

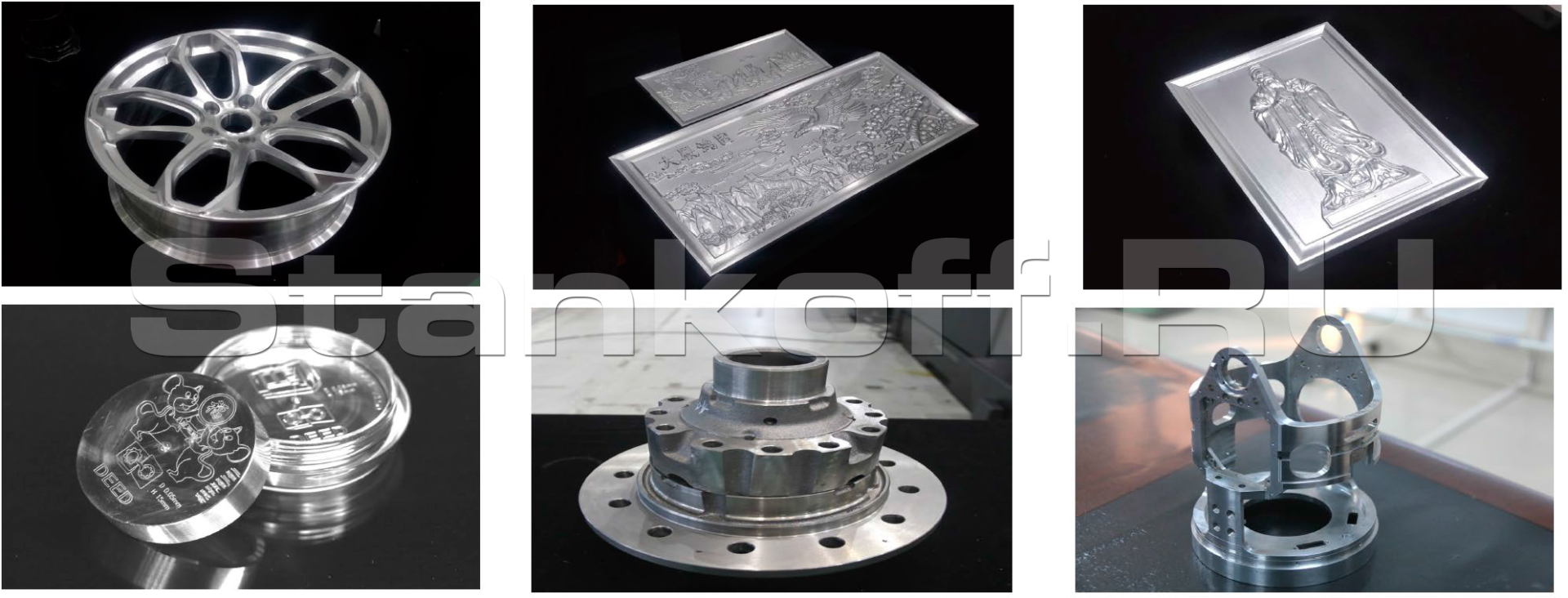

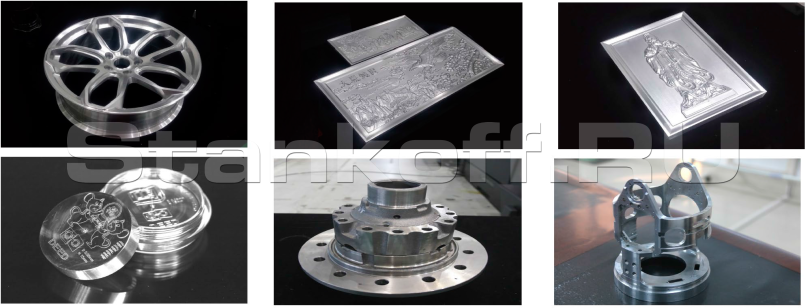

Примеры изделий

Таблица системных функций FANUC 0i-MF PLUS (тип 5)

Мощное управление FANUC 0i-MF имеет комплект программного обеспечения, включающее вращение системы координат, масштабирование, спиральную интерполяцию, жесткую нарезку резьбы, ориентацию шпинделя, которые входят в число многих стандартных функций. Подключение Ethernet, легкий доступ, слот для карт памяти спереди, USB также входят в число стандартных функций. Этот контроллер обеспечивает выполнение наиболее востребованных задач. Дополнительный режим высокоскоростной обработки AICC обеспечивает функцию предварительного просмотра до 200 блоков и плавную интерполяцию. Это самый мощный и ценный элемент управления в своем классе

Управлениеосьюсервопривода	Количествоосейуправления	4 оси
	Одновременноеуправлениеколичествомосей	4 оси
	Названиеоси	X/Y/Z/A
	Количествопутейуправления	1 путь
	Минимальноеприращение навходе(единицаизмерения)	Ось X/Y/Z0,001мм
	Минимальноеприращениеинструкции(единицаизмерения)	ОсьX/Y/Z0,001мм
	Управлениевекторомвысокойчувствительности	Элементуправления HRV2, HRV3
	Преобразованиеединицизмеренияиз дюймовойсистемы в метрическую	G20, G21
	Механическийзамок	Да
	Аварийнаяостановка	Да
	Сигнал о перемещениизапределы ипроверка	Да
	Отключениесервопривода/подачаколесаманипулятора	Да
	Обнаружениененормальнойнагрузки	Да
	Наноинтерполяция	Да
	Быстраяподачаи рабочаяподачакомпенсируютсяотдельно	Да
	Позиционирование	G0
Функция шпинделя	Функция скоростивращенияшпинделя	Цифровой, двоичныйвыход S5
	Регулировкаскоростивращения шпинделя(увеличениена 10 %)	50~120%
	Ориентация шпинделя(одноположение)	M19
	Высокоскоростная жесткаянарезкарезьбыFSSB	Да
SHAPE \* MERGEFORMAT Функция программы	Максимальноезначениекоманды	+/-99999999
	10-кратныйединицаввода	Да
	Имя файлапрограммы	32символа
	Переключениев абсолютныезначения ВКЛ./ВЫКЛ.	Да
	Абсолютные/инкрементныеинструкции попрограммированию	G90/G91
	Фиксированныйцикл	G70~G72G74~G76
	Фиксированныйцикл	G80~G89
	Жесткая нарезкарезьбы	M29Sxxxx
	Остановкапрограммы	M00, M01
	Остановкапрограммы	M02, M30
	Программируемыйвводданных	G10
	Выборплоскости	G17, G18, G19
	Системакоординатзаготовки	G52~G59
	Вызовподпрограммы	10уровнейвложенности
	Общиепеременныепользовательскоймакропрограммы	Да
	Программируемоезеркало	Да
Функция ввода/выводаданныхи связи	Емкостьхранилищапрограмм	2 МБ
	Количествопрограмм,которыемогутбытьсохранены	1000
	Защитная блокировкапрограммы	Да
	Фоновое редактирование	Да
	Номерпрограммы	O4цифры
	Ввод/вывод диска памятиUSB	Да
	Использованиекартыпамятидля работы спрямымцифровымуправлением(DNC)	Да
	ВстроенныйEthernet	Да
Подача ивспомогательныефункции	Режимподачи: быстрая/толчковая подача/ ручная	Да
	Ручная скорость подачи	x1,X10,X100...X200
	Быстроепереопределениескоростиподачи	F0,F25,F50,F100
	Толчковая подача	0~200мм
	Максимальная подачарезания	0~10000мм
	Инкрементнаяподача	x1~x1000
	Интеллектуальноеперекрытие	Да
	Автоматическоесложение ивычитание	Быстраяподача: линейныйтип Рабочая подача: типэкспоненциальнойфункции, линейныйтип
	Контурноеуправлениеискусственного интеллектаI	Да
	Компенсация сохраненнойошибкивысоты	Да
	Функция поддержкиподготовкипередобработкой	Да
Функция инструмента	Компенсация формыинструмента C	G40~G42
	Компенсация формыинструмента H	G43
	Компенсация инструмента(группа)	64
Операциязапуска	Автоматическийзапуск	Да
	Запускмногодокументногоинтерфейса(MDI)
		Да

	Запуск DNC	Да
	Ручнойзапуск	Да
	Ручнойвозврат кисходнойточке	Да
	Исполнениеводнойсекции	Да
	Необязательная пауза	Да
	Быстроепозиционирование	G00
	Прямаярезка	G01
	Дуговая резка	G02/G03
	Функция паузы	G04
	Возврат к исходнойточке	G28
	Возвращениековторойисходнойточке	G30
Функция настройки иотображения	Дисплей	ЖК-дисплей, 10,4 дюйма
	Отображение состояния	Да
	Отображениевремени	Да
	Отображениетекущегоместоположения	Да
	Отображение программы	Да
	Настройкипараметровотображения	Да
	Функция контрольнойсуммыпараметра	Да
	Функция отображениясигналатревоги иинформации оработе	Да
	Отображениевремениобработки иколичествачастей	Да
	Отображение фактическойскоростиобработки	Да
	Отображениескоростивращения шпинделя иT-кода	Да
	Графическийдисплей	Да
	Функция справки	Да

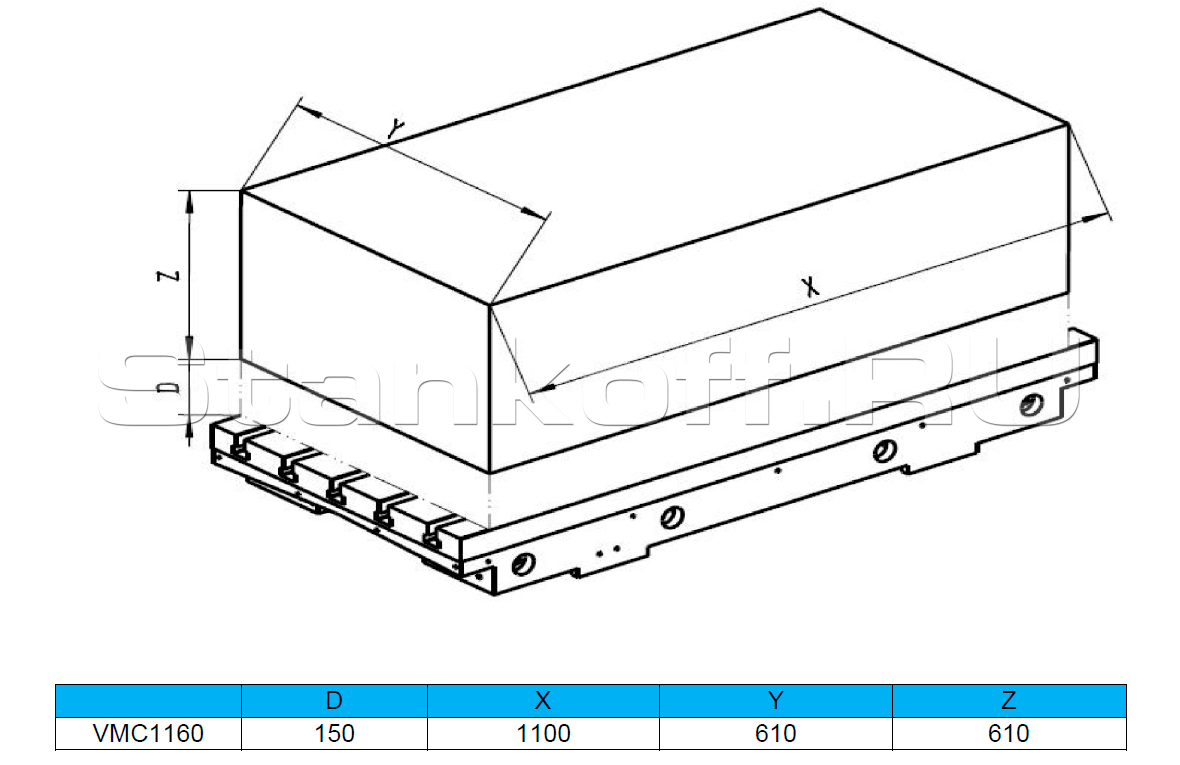

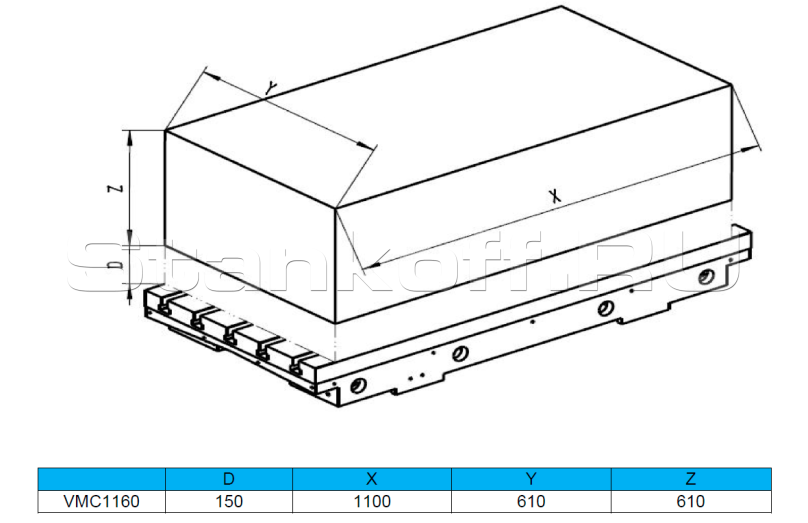

Рабочая зона
Перемещение по оси X, мм	1100
Перемещение по оси Y, мм	610
Перемещение по оси Z, мм	610
Расстояние от торца шпинделя до поверхности стола, мм	150-760
Шпиндель
Мощность шпинделя, кВт	11/18,5
Крутящий момент шпинделя, Нм	52,5/118
Конус шпинделя	BT40
Скорость вращения шпинделя, об/мин	10000
Тип привода	Ременный привод
Стол
Размер, мм	1200*600
Т-образный паз (размеркол-ворасстояние между пазами), мм	18x5x100
Максимальный вес заготовки, кг	1000
Подачи
Ускоренные подачи по осям X/Y/Z, м/мин	36/36/24
Рабочая подача, мм/мин	1-12000
Точность по ISO
Позиционирование по осям на всей длине, мм	X/Y/Z 0,008
Повторяемость на всей длине, мм	X/Y/Z 0,005
Инструментальный магазин
Тип	ATC BT40-24T
Максимальный размер инструмента (диаметр / длина), мм	Ø78 / Ø150 / 300
Максимальный вес инструмента, кг	8
Другое
Давление воздуха, МПа	0,65
Мощность, кВА	25
Вес станка, кг	7000
Размеры станка (Д * Ш * В), мм	2900x2800x3200
