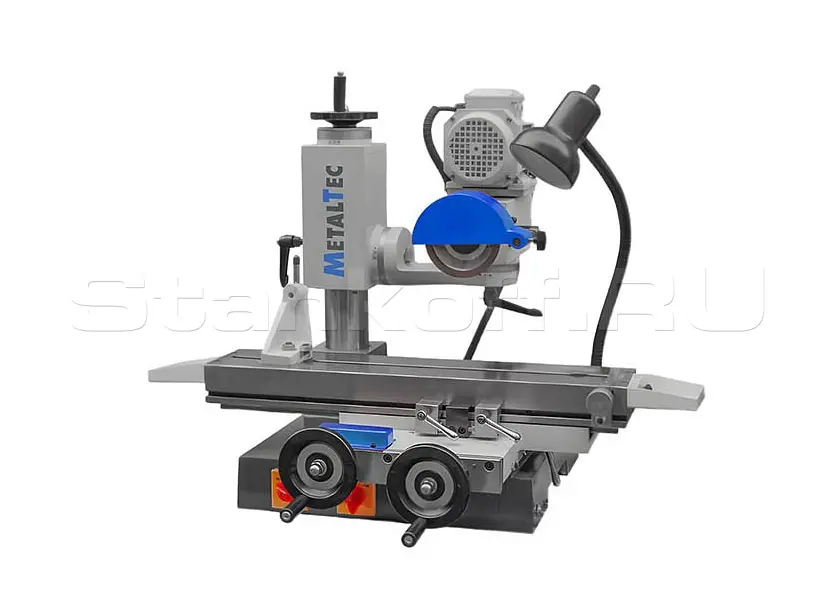

Станок предназначен для заточки и доводки многозубого режущего инструмента из инструментальных сталей и твёрдых сплавов диаметром 25 - 250 мм. Станок позволяет затачивать все виды режущего инструмента, применяемого в металлообработке: фрезерного, токарного, сверлильного, резьбонарезного, зуборезного инструмента и т. п.)

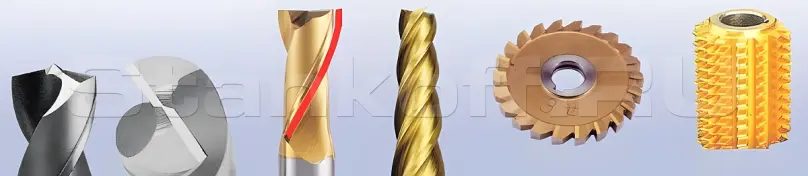

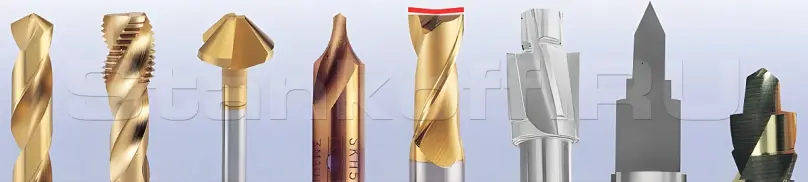

Станок рекомендуется для металлообрабатывающих производств, где применяются следующие виды режущего инструмента:
Также станок рекомендуется для сервисных центров по заточке режущего инструмента.

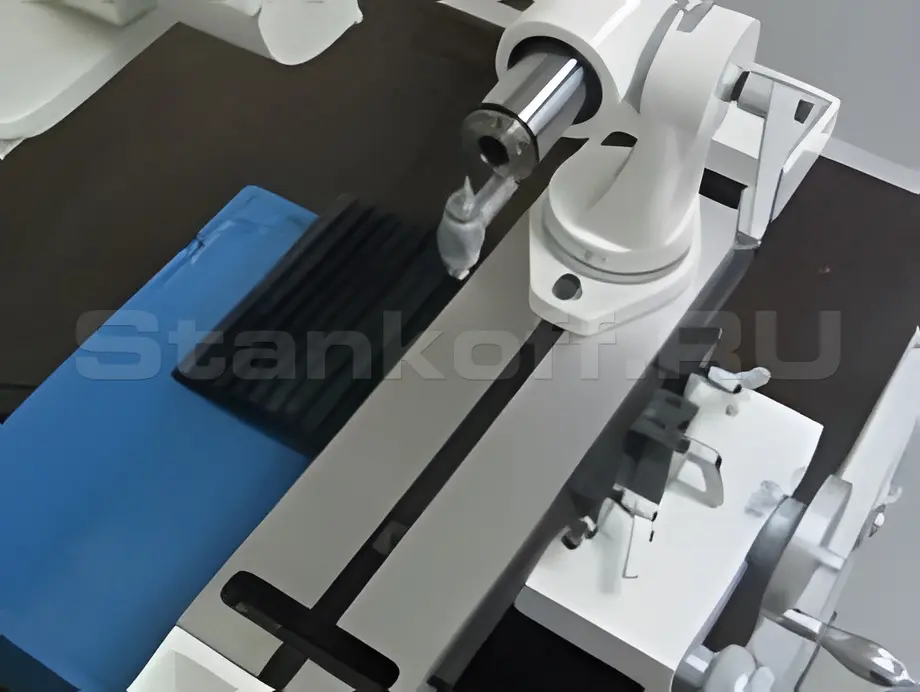

ЛИНЕЙНЫЕ ПРИЗМАТИЧЕСКИЕ НАПРАВЛЯЮЩИЕ
Изготовлены из высокопрочных износостойких сталей. Обеспечивают плавность хода рабочего стола и, следовательно высокую точность заточки (отклонение по длине рабочего стола от прямолинейности ± 0,005 мм на 1 м)

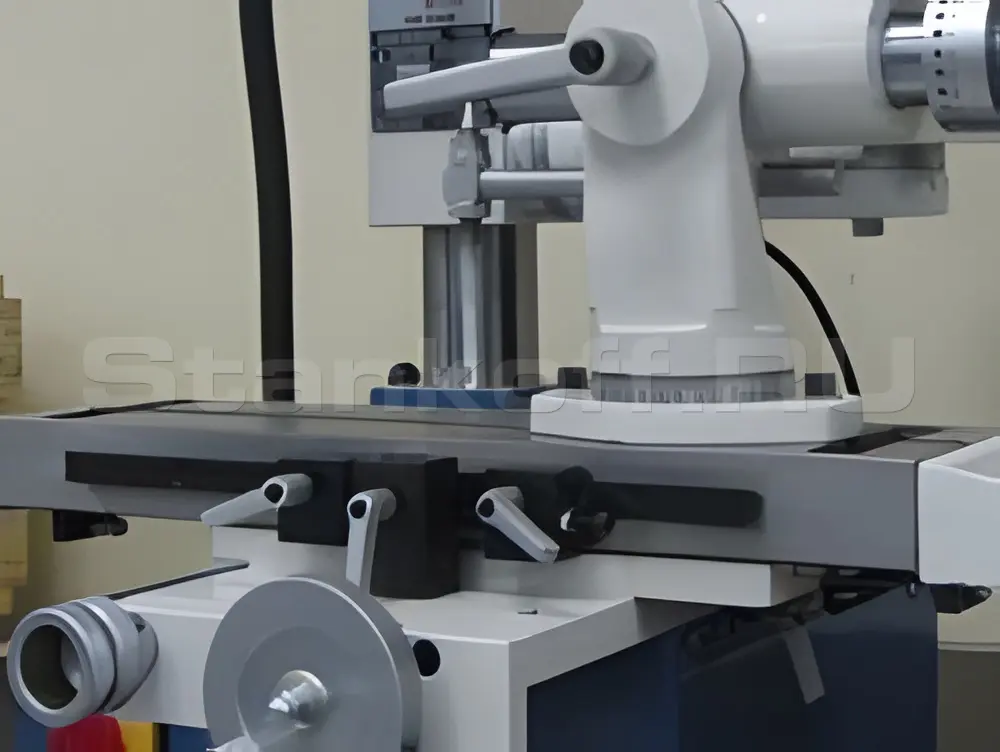

ПЕРЕМЕЩЕНИЕ РАБОЧЕГО СТОЛА (КАРЕТКИ)
Осуществляется за счет маховика, обеспечивается плавность перемещения заточного стола и процесса заточки, исключает влияние человеческого фактора. Ход стола регулируется при помощи подпружиненных упоров - это значительно экономит время заточки и увеличивает производительность станка.

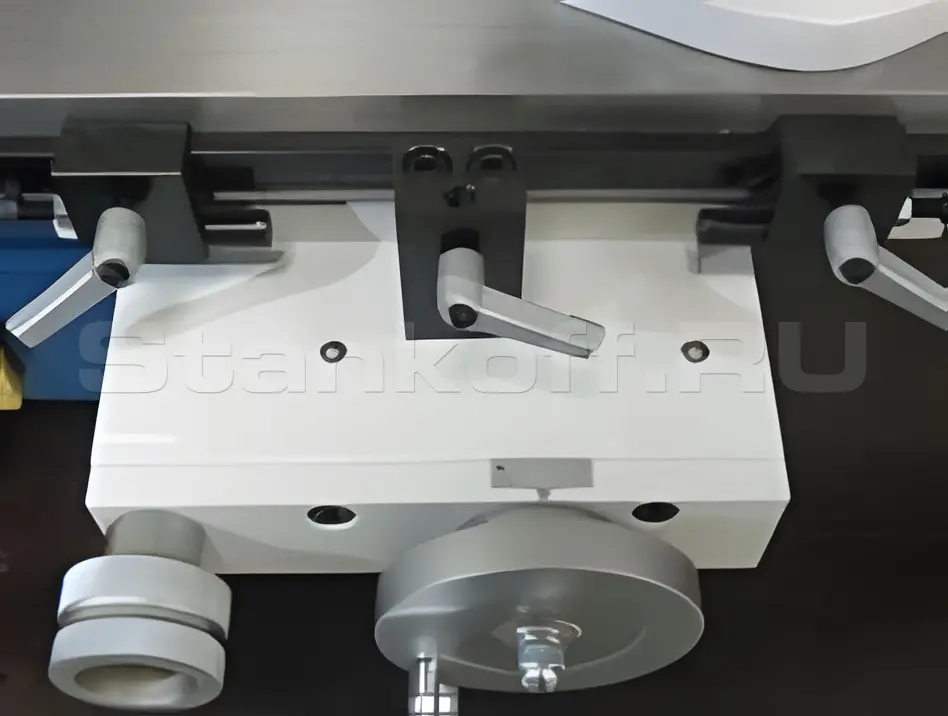

ОГРАНИЧИТЕЛИ ХОДА РАБОЧЕГО СТОЛА (КАРЕТКИ)
Представляют собой подпружиненные упоры, регулируемые по всей длине рабочего стола – это значительно экономит время заточки и увеличивает производительность станка.
ПОПЕРЕЧНОЕ ПЕРЕМЕЩЕНИЕ СТОЛА
Осуществляется за счет передачи винт-гайка – это позволяет с высокой точностью настраивать съем с изношенной грани инструмента, как следствие увеличивается ресурс затачиваемого инструмента. Минимальная величина съема материала с изношенной грани инструмента равна 0,01 мм.
50K УСТРОЙСТВО ДЛЯ ЗАТОЧКИ СВЕРЛ Ø 2 - 60 ММ
Оснащено высокоточными насеченными лимбами и 6-ти кулачковым патроном (размерность 4”).Устройство 50К позволяет затачивать сверла, центровочные сверла, ступенчатые сверла, цековки и т. п., а также заходную часть метчика).Особенность конструкции позволяет затачивать сверлильный инструмент с различными хвостовиками, как с цилиндрическими, так и с коническими конус Морзе 1, 2, 3.
50KQ УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ ДО 50 ММ
Устройство оснащено пневматическим подшипником, что позволяет добиваться более высокого качества заточки.
50S УСТРОЙСТВО С ЭЛЕКТРОПРИВОДОМ И 3-Х КУЛАЧКОВЫМ ПАТРОНОМ ДО Ø50 ММ
Для круглого наружного и внутреннего шлифования. Устройство оснащено задним поддерживающим центром (пинолью) для осуществления наружного шлифования.
50HC УСТРОЙСТВО ДЛЯ ЗАТОЧКИ ДИСКОВЫХ ОТРЕЗНЫХ И ПРОРЕЗНЫХ ФРЕЗ (2-Х И 3-Х СТОРОННИХ) ДО Ø180 ММ
А так же фасонных фрез, торцевых фрез, червячных и модульных фрез. Устройство оснащено подпружиненным упором, позволяющим затачивать насадные (торцевые, отрезные и прорезные) и концевые фрезы (грибковые и для T-образных пазов) по плоским граням.
50D УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ ТОРЦЕМ
Можно осуществить заточку таких инструментов как торцевые фрезы с цилиндрическим хвостиком и конусом Морзе №4 Ø 3 - 30 мм, червячных фрез, токарного резца. Производимые операции по заточке на данном устройстве можно производить также на устройстве 600E.
50Q УСТРОЙСТВО ДЛЯ ЗАТОЧКИ РУЖЕЙНЫХ СВЕРЛ
Для сверл диаметром от 3 до 38 мм и длиной от 200 до 3000 мм. По согласованию с заказчиком возможна поставка устройства для заточки ружейных сверл диаметром от 2 до 42 мм.
50R УСТРОЙСТВО ДЛЯ ЗАТОЧКИ КОНЦЕВЫХ ФРЕЗ С ПЛОСКИМ И РАДИУСНЫМ ТОРЦЕМ, ШАРОВЫХ И РАДИУСНЫХ РЕЗЦОВ ДО Ø50 ММ
Устройство оснащено микрометрической настройкой нулевой точки по 2-м плоскостям. Упорная планка, на которую опирается концевая фреза, позволяет затачивать спиральные фрезы по диаметру. Затачиваемая фреза зажимается в резьбовой цанге.
УЦИ (УСТРОЙСТВО ЦИФРОВОЙ ИНДИКАЦИИ)
Позволяет производить отчет линейных перемещений по осям X и Y.Данное устройство позволяет безошибочно находить нулевые точки затачиваемого инструмента и отслеживать перемещения осей при помощи, числовых значений, отображаемых на панели управления осями, что обеспечивает высокую точность заточки.
БАК ДЛЯ СОЖ
Выполнен из стали и вынесен за пределы станка, что с легкостью и минимальными затратами времени позволяет заменять отработанную охлаждающую жидкость.
ЗАЖИМНАЯ ГИЛЬЗА ДЛЯ РЕЗЬБОВОЙ ЦАНГИ
ПРЕЦИЗИОННЫЙ УПОР ДЛЯ ЗАТОЧКИ КОНЦЕВОЙ ФРЕЗЫ С РАДИУСНЫМ ТОРЦЕМ
Поставляется в комплекте с устройством 50R.
НАБОР РЕЗЬБОВЫХ ЦАНГ (ТИП 5С)
Для устройства 50R, 50D – диаметр цанги 6, 8, 10, 12, 16, 20 и 25 мм. Другие размеры цанг свыше 6 мм по отдельному согласованию.

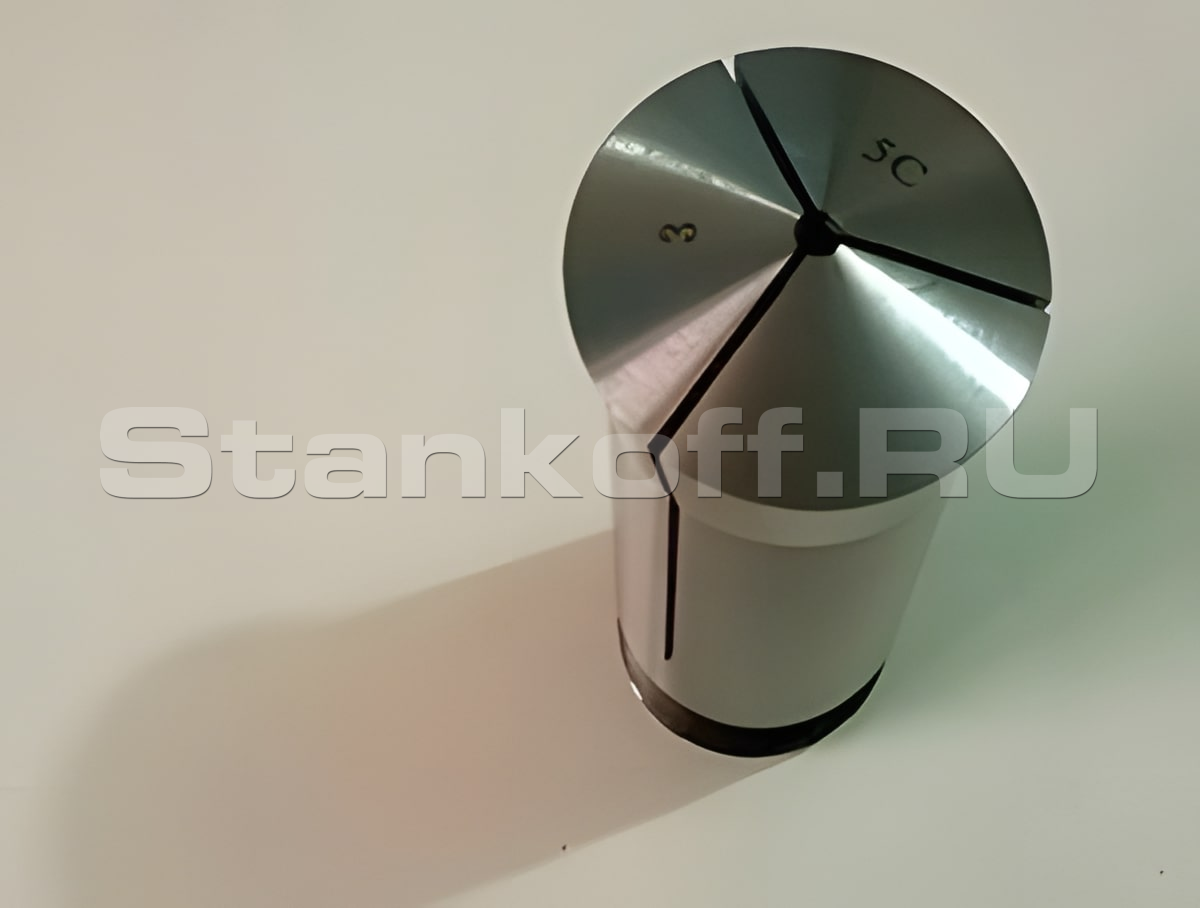

РЕЗЬБОВАЯ ЦАНГА (ТИП 5С)
Для устройства 50R, 50D – диаметр цанги 3, 4 или 5 мм (указывается при заказе). Другие размеры цанг ниже 3 мм по отдельному согласованию.
ОПРАВКА MT4 ДЛЯ ЗАТОЧКИ НАСАДНЫХ ФРЕЗ
Для заточки дисковых отрезных и прорезных фрез (2- х и 3-х сторонних), фасонных фрез, торцевых фрез, червячных и модульных фрез. Длина оправки зависит от толщины / высоты фрезы и указывается при заказе. Также необходимо при заказе указать диаметр оправки (соответствует посадочному диаметру фрезы).
ПОДСТАВКА ДЛЯ СТАНКА (ТУМБА)
Повышает жесткость и виброустойчивость станка, позволяет использовать на станке систему подачи СОЖ, что увеличивает качество заточки инструмента. Тумба оснащена полками для хранения инструмента и принадлежностей и закрывающейся на ключ дверью.
ВЫСОКОТОЧНОЕ ВИДЕОУСТРОЙСТВО
С изменяемым коэффициентом оптического увеличения. Камера CCD с микроскопом позволяет контролировать параметры инструмента до и после заточки.
КЕРАМИЧЕСКИЙ (АБРАЗИВНЫЙ) КРУГ ЧАШЕЧНЫЙ Ø125 ММ
Применяется для заточки инструмента из инструментальной и быстрорежущей стали. Количество кругов указываются при заказе.
АЛМАЗНЫЕ И ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ / ЭЛЬБОРОВЫЕ (БОРАЗОНОВЫЕ) КРУГИ
Применяется для заточки и доводки инструмента из твердого сплава. Количество кругов указываются при заказе.Производитель: MetalTec
Родина бренда: Китай
| Макс. наружный диаметр насадного инструмента, мм | 230 |
| Диаметр хвостовика концевого инструмента, мм | 2 - 25 |
| Макс. размер насадных фрез, мм | 230 x 250 |
| Макс. диаметр фрезы, мм | 230 |
| Макс. длина фрезы, мм | 250 |
| Макс. расстояние между центрами, мм | 300 |
| Макс. диаметр обработки, мм | 230 |
| Диаметр цанги, мм | 2 - 25 |
| Макс. угол спирали, ° | ± 45 |
| Наклон заточного узла, ° | 360 |
| Перемещение заточного стола | |
| Продольное по оси X, мм | 300 |
| Поперечное по оси Y, мм | 170 |
| Вертикальное по оси Z, мм | 140 |
| Шлифовальный круг | |
| Макс. диаметр, мм | 150 |
| Угол наклона (от горизонтальной оси), ° | ± 45 |
| Мощность электродвигателя, кВт | 0.55 |
| Размеры круга, мм | 150 x 32 |
| Частота вращения, об/мин | 3600 |
| Габаритные размеры | |
| Длина, мм | 750 |
| Ширина, мм | 700 |
| Высота, мм | 1450 |
| Вес, кг | 170 |
