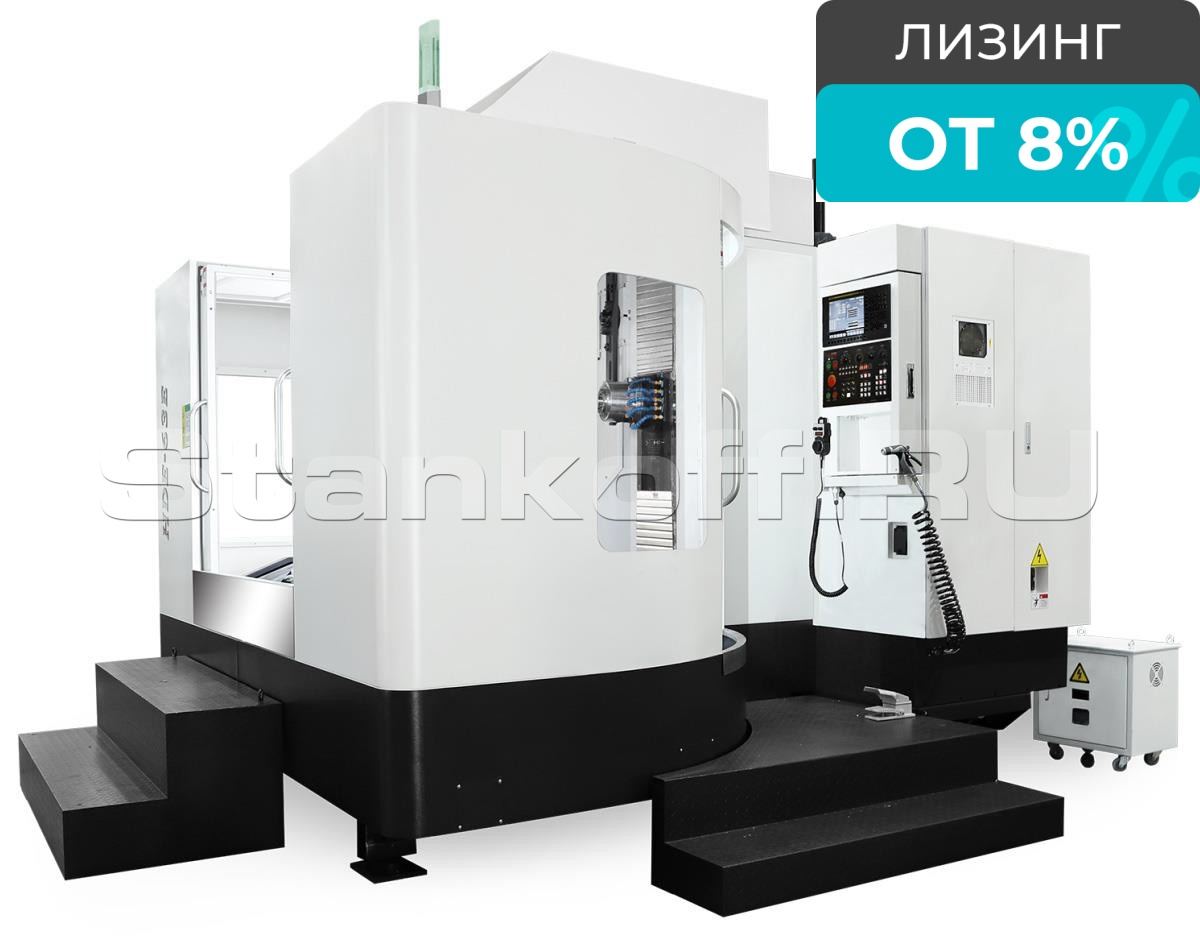

Горизонтально фрезерный обрабатывающий центр HDE-63E

Name: Горизонтально фрезерный обрабатывающий центр HDE-63E
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Статьи и обзоры, связанные с HDE-63E

Фрезерные центры — инновационное решение для вашего производства

Горизонтальный фрезерный обрабатывающий центр HDE-63E - это станок с ЧПУ для производства крупногабаритных деталей коробчатой формы, таких как блоки цилиндров, корпуса редукторов, пресс-формы, корпуса коробок передач и других деталей, где требуется обработка заготовки со всех сторон.

Основными конструктивными особенностями станка HDE являются индексируемый поворотный стол, система ЧПУ Fanuc 0i-MF Plus, манипуляторный сменщик инструмента и масляное охлаждение шпинделя. Наличие различных опций позволяет подобрать подходящий станок под любую задачу.

Это идеальное оборудование для обработки коробчатых заготовок из любых материалов в тяжелом, энергетическом и транспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.

Конструктивные особенности

Цельнолитая станина

Станок выполнен по следующей схеме: продольное перемещение колонны шпинделя (ось Z), вертикальное перемещение шпинделя (ось Y) и поперечное перемещение стола (ось X). Конструкция станины и колонны рассчитана с применением методов конечных элементов, динамического и топологического анализа. Узлы станка изготовлены из высокопрочного чугуна с термической обработкой и искусственным старением. Мощная чугунная шпиндельная бабка, высокая жесткость и вибростойкость станков обеспечивают высокую точность обработанных деталей.

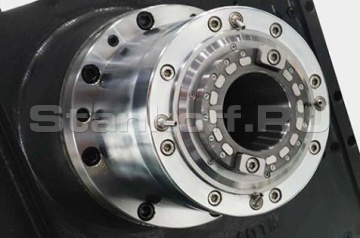

Шпиндель

Шпиндель станка оснащается мощным высокомоментным сервоприводом 15/18,5 кВт с большим крутящим моментом. Большой диаметр шпиндельного узла позволяет производить силовую обработку, а усиленная жесткая конструкция шпиндельной бабки обеспечивает превосходную точность обработки. Шпиндель установлен на прецизионные подшипники NSK (Япония) и охлаждается масляным холодильником с принудительной циркуляцией масла.

Рабочий стол

Станок оборудован рабочим столом размером 630 х 630 мм, который имеет привод от редуктора с индексацией 0,001° и может вращаться в любом направлении на 360 градусов (ось B). Поверхность стола закалена и отшлифована. Рабочий стол двигается по усиленным линейным направляющим вдоль оси X.

Шарико-винтовые передачи

Высокоточные шарико-винтовые передачи с предварительным натягом установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям через безлюфтовые муфты. Шариковые винты имеют большой диаметр, что дает высокую грузоподъемность. Такая конструкция обеспечивает высокую мощность и динамику по осям, полное устранение люфтов и высокую точность позиционирования.

Направляющие осей

На станок устанавливаются точные линейные направляющие качения PMI (Тайвань) по осям X, Y и Z. Они отличаются высокой грузоподъемностью, низким коэффициентом трения и малой дискретностью перемещений, что обеспечивает высокую точность позиционирования на любых скоростях обработки. Рабочий стол (ось X) устанавливается на 3 пары роликовых кареток для увеличения грузоподъёмности.

Система ЧПУ Fanuc 0i-MF Plus

Одна из самых мощных и стабильных систем цифрового управления, с мощными PLC и центральным процессором, превосходным качеством и динамической точностью управления, высоким разрешением и высокой частотой дискретизации.
Особенности:
• Интерфейс полностью на русском языке;
• 10,4-дюймовый LCD-дисплей, 2 Мб памяти;
• Интерфейсы подключения USB и Ethernet (RJ-45);
• Базовый комплект включает пакет высокоскоростной и высокоточной обработки AICC-1 для оптимизации ускорения и торможения приводов и контроля прохождения траектории.

Переносной пульт управления с маховичком

Дает возможность ручного управления станком, без использования кнопочного пульта системы ЧПУ. Меньше вероятность столкновений при наладке. Оснащен кнопкой аварийной остановки.

Сервоприводы шпинделя и осей Fanuc

Высокомоментные и мощные сервоприводы Fanuc характеризуются отличным соотношением производительности и точности, качественной сборкой и высокой надежностью. Максимально эффективная обратная связь с системой ЧПУ. Привод шпинделя может представлять собой шпиндель-мотор или привод через зубчатый редуктор. На станок устанавливаются привода осей серии Fanuc βiS.

Подшипники шпинделя и осей NSK

Шпиндель устанавливается на комплект из прецизионных шариковых подшипников NSK, что обеспечивает равномерное вращение с максимальной точностью во всем диапазоне оборотов.
Шариковые винты устанавливаются на опоры с прецизионными подшипниками NSK, которые обеспечивают плавный ход, высокую точность перемещений, жесткость и грузоподъемность осей станка.

Пневматическая система

Пневматический зажим инструмента гарантирует его надежное закрепление в шпинделе. Обдув шпинделя при смене инструмента исключает попадание стружки, СОЖ или пыли в конус шпинделя. Пневматический привод опускания/подъема гнезд инструментального магазина.

Пневматический обдувочный пистолет

Используется для обдува воздухом обработанных деталей, оснастки и инструмента. Удобная эргономичная рукоятка. Эффективно и безопасно удаляет стружку, остатки СОЖ и прочие загрязнения. Предусмотрен специальный крючок для хранения пистолета.

Сменщик инструмента

Станок оборудован высокоскоростным сменщиком инструмента манипуляторного типа на 30 позиций. Синхронная замена инструмента позволяет менять инструмент с высокой скоростью. Сменщик находится за пределами рабочей зоны, что исключает попадание в него стружки или СОЖ.

Система подачи СОЖ

Применяется для подачи смазочно-охлаждающей жидкости непосредственно в зону резания.
Особенности:
• Высокоэффективный насос подачи СОЖ;
• Удобные патрубки с подвижными сегментами и сопла на торце шпинделя дают возможность подачи СОЖ в любую точку;
• Позволяет максимально эффективно использовать потенциал современного режущего инструмента;
• Большеразмерный бак для СОЖ объемом 350 литров.

Пистолет подачи СОЖ

Используется для смыва стружки тяжелых материалов, таких как сталь. Также может быть использован для очистки стола, кожуха, дверей станка от стружки и загрязнений. Удобная эргономичная рукоятка. Предусмотрена специальная ниша для хранения пистолета.

Автоматическая система смазки

Контролируется системой ЧПУ. Возможность настраивать интервал и длительность работы. Оснащена манометром для контроля уровня давления масла. Трубки подачи смазки подведены ко всем направляющим и другим движущимся частям для равномерного смазывания движущихся частей станка во время работы.

Телескопическая защита направляющих

Изготовлены из толстой и прочной высоколегированной стали. Полностью исключают попадание стружки, СОЖ и пыли на направляющие и шариковые винты осей X, Y и Z

Система удаления стружки

Станок оборудуется комбинированной системой удаления стружки: два шнековых транспортера и один ленточный конвейер. Шнековые транспортеры расположены по бокам рабочего стола и перемещают стружку на ленточный конвейер. Ленточный конвейер расположен перпендикулярно шнекам и перемещает стружку в тележку для сбора стружки. Управляется системой ЧПУ с помощью кнопок или М-команд.

Масляный охладитель шпинделя

Масляная система охлаждения шпинделя с замкнутым контуром. Динамический контроль температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы. Особенно необходим при обработке алюминия и легких сплавов, при обработке инструментом малых диаметров и других операциях, где длительное время требуются высокие обороты и нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

Электрические компоненты

В качестве сервоусилителя и модуля ввода/вывода используются оригинальные компоненты Fanuc (Япония). На станке используются качественные и надежные электрические реле, переключатели, пускатели производства OMRON (Япония), Delixi Electric (Китай) и других компаний. Проводка станка и его силовая цепь защищены от перегрузки по току и короткого замыкания для обеспечения безопасности оборудования и персонала. Полностью закрытый пылезащищенный электрошкаф. Конструкция электрической системы полностью соответствует современным международным стандартам.

Теплообменник электрошкафа

Эффективное охлаждение электрических компонентов станка при долговременной работе. Повышает ресурс электрических компонентов за счет их работы в охлажденном воздухе. Позволяет работать на станке при превышении температурных норм эксплуатации. Фильтрация поступающего воздуха.

Трехцветная сигнальная лампа

Цветовая индикация текущего состояния станка. Удаленно сообщает оператору о состоянии режима работы. Современный дизайн.

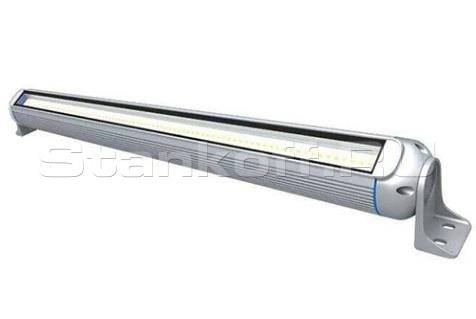

Освещение рабочей зоны

Современное светодиодное освещение. Пылевлагозащищенные специальные станочные светильники. Полное освещение рабочей зоны станка.

Полная кабинетная защита

Полностью закрытая рабочая зона с защитными устройствами. Большеразмерные раздвижные двери с бронированным стеклом, перемещающиеся по линейным направляющим. Смотровые окна по бокам рабочей зоны. Максимальная защита персонала. Защита от попадания внутрь станка пыли, влаги и посторонних предметов

Замок дверей рабочей зоны

Работает по принципу концевого выключателя. Автоматическая блокировка дверей во время обработки. Снижает риски травм среди персонала. Соответствует нормам техники безопасности предприятий.

Комплект обслуживающего инструмента

Содержит необходимый инструмент для наладки и технического обслуживания станка. Прочный пластиковый ящик для инструмента.

Комплект технической документации

Оригинальные руководства по эксплуатации станка. Паспорт точности и упаковочный лист. Оригинальные руководства по работе с системой ЧПУ. Руководство по эксплуатации станка на русском языке. USB флеш-карта с электронными руководствами к системе ЧПУ на русском языке.

Дополнительные опции

Система ЧПУ Fanuc 31i

Усовершенствованная система ЧПУ нового поколения с превосходной производительностью, быстрым расчетом траектории, высокой точностью, большим количеством встроенной памяти и управлением большим количеством осей.
Особенности:
• Большая вычислительная мощность позволяет устанавливать на станки привода Fanuc старших поколений с большим количеством управляемых функций;
• Интерфейс полностью на русском языке;
• 10,4-дюймовый LCD-дисплей, 8 Мб памяти;
• Интерфейсы подключения USB и Ethernet (RJ-45);
• Возможность установки таких продвинутых опций, как 3D-контроль столкновений, интерфейс iHMI, высокоскоростной контроль режущей точки, нано-сглаживание и др.

Система измерения детали

Контактная система измерения детали с оптической передачей данных на выносное приемное устройство. Надежная защита от световых помех и передача модулированного оптического сигнала. Дает возможность экономить до 90% времени на наладку. Контроль процесса обработки и снижение процента брака. Точность измерений в пределах 1 мкм.

Система измерения инструмента

Контактная 3D-система измерения и привязки инструмента с проводной передачей данных. Используется для контроля поломки инструмента и измерения длин и диаметров различных инструментов. Контроль и коррекция износа во время обработки. Автоматический цикл измерения позволяет исключить человеческий фактор при привязке инструмента. Точность измерений в пределах 1 мкм.

Система подачи СОЖ через шпиндель

Позволяет использовать подачу СОЖ через инструмент для максимальной эффективности обработки современным режущим инструментом. Рабочее давление системы – 20/30/50 бар. Обработка труднообрабатываемых материалов, таких как титановые сплавы, закаленные, жаропрочные, нержавеющие стали и др. Обработка труднодоступных мест, глубоких отверстий, фасонных внутренних поверхностей и других элементов деталей, где затруднен отвод стружки. Эффективное дробление стружки при обработке.

Редуктор шпинделя

Применяется для тяжелой обработки с большим крутящим моментом. Максимальный крутящий момент 944 Нм. Высокоточный редуктор типа BF с шлифованными закаленными шестернями.

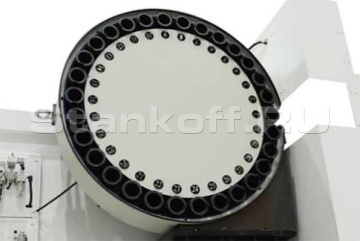

Сменщик инструмента на 40 позиций

Увеличенный объем магазина инструментов для обработки большего количества деталей. Расширение технологических возможностей станка.

Сепаратор СОЖ

Очищает СОЖ от масла и стружки. Уменьшает вероятность попадания загрязнений в систему подачи СОЖ. Позволяет продлить срок службы смазочно-охлаждающей жидкости.

Система фильтрации масляного тумана

Представляет собой воздушный насос с масляным фильтром. Фильтрует масляный туман, образованный машинным маслом или масляными эмульсиями, такими как СОЖ. Уменьшает загрязнение рабочей зоны. Улучшает видимость при активном испарении СОЖ в зоне резания.

Кондиционер электрошкафа

Наиболее эффективное решение для охлаждения электрических компонентов станка. Позволяет эксплуатировать оборудование круглосуточно без необходимости выключать станок для охлаждения электрошкафа, а также при значительном превышении температурных норм эксплуатации. Повышает ресурс электрических компонентов за счет их работы в прохладном воздухе. Управляется кнопками на корпусе. Возможность настраивать требуемую температуру и режим работы. Фильтрация поступающего воздуха исключает запыленность внутри электрошкафа.

Стандартная комплектация

Система ЧПУ Fanuc 0i-MF Plus;
Магазин инструментов манипуляторного типа на 30 инструментов;
Два шнековых и один ленточный транспортер для удаления стружки;
Тележка для сбора стружки;
Масляный охладитель шпинделя;
Пистолет для обдува воздухом рабочей зоны;
Пистолет подачи СОД;
Освещение рабочей зоны;
Теплообменник электрошкафа;
Руководство по эксплуатации на русском языке.

Электрические характеристики
Общая потребляемая мощность, кВт	45
Напряжение и частота сети, В/Гц	380 / 50
Мощность двигателя шпинделя (продолжительно / 30 мин), кВт	15 / 18,5
Система ЧПУ	Fanuc 0i-MF Plus
Станочные данные
Размер стола (Д х Ш), мм	630 х 630
Размер Т-пазов (количество / ширина / между), мм	5 / 18 / 100
Расстояние от оси шпинделя до поверхности стола, мм	135 - 1085
Расстояние от торца шпинделя до центра стола, мм	135 - 1035
Минимальный угол индексации рабочего стола, °	0,001
Максимальный вес обрабатываемой заготовки, кг	1200
Шпиндель
Максимальное число оборотов шпинделя, об/мин	6000
Конус шпинделя	ВТ50
Крутящий момент шпинделя (продолжительно / 30 мин), Нм	143 / 236
Перемещения и подачи
Перемещение по осям Х / Y / Z, мм	1100 / 950 / 900
Скорость рабочей подачи по всем осям, мм/мин	8000
Скорость быстрого хода по осям Х / Y / Z, мм/мин	24000
Максимальная скорость вращения рабочего стола (ось B), об/мин	10
Точность
Повторяемость, мм	± 0,003
Позиционирование, мм	± 0,005
Сменщик инструмента
Количество инструмента	30
Максимальный диаметр / длина инструмента, мм	110 (200) / 350
Максимальная масса инструмента, кг	18
Время смены инструмента, с	10,5
Общие параметры
Емкость бака СОЖ, л	350
Габаритные размеры (ДxШxВ), мм	3760 х 5930 х 3200
Масса станка, кг	15000
