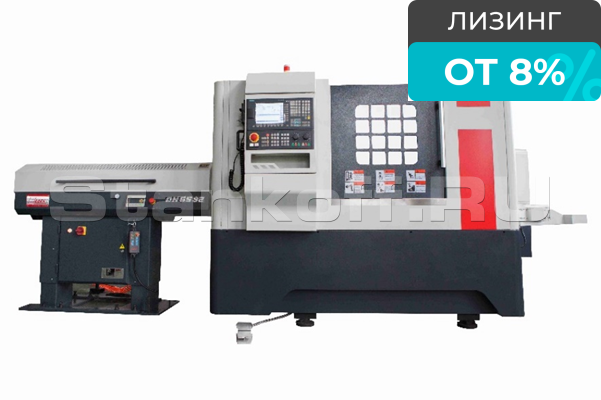

ТОКАРНЫЙ СТАНОК С ЧПУ KLE360 PR

Name: ТОКАРНЫЙ СТАНОК С ЧПУ KLE360 PR
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Сопутствующие товары

Вертикально-фрезерные станки

Вертикальные обрабатывающие фрезерные центры

Универсально-фрезерные станки

Фрезерные станки с ЧПУ по металлу

Станки оборудованы цельнолитой чугунной станиной, усиленной ребрами жесткости, что обеспечивает высокую надежность, жесткость и виброустойчивость при работе. Линейные направляющие качения по осям X и Z позволяют достигать высокой скорости и точности перемещений по этим осям. Телескопическая защита направляющих по осям X и Z обеспечивает дополнительную защиту от пыли и стружки. Шестипозиционная револьверная головка с внутренним подводом СОЖ гарантирует высокую точность позиционирования и жесткость обработки. Подача СОЖ через револьверную головку снижает затраты на режущий инструмент и улучшает качество обрабатываемой поверхности.

Стандартная комплектация

Бесступенчатое регулирование скорости вращения шпинделя;
Комплект мягких и каленых кулачков;
Гидравлический цанговый патрон CR60A Auto Strong (Тайвань);
Комплект цанг ф10; 16; Ф20; ф25; 32 по 1шт;
8-и позиционная револьверная головка YANTAI;
Система подачи СОЖ через револьверную головку;
Насос подачи СОЖ повышенного давления;
Комплект вспомогательной оснастки для револьверной головки (3 блока расточных, 1 блок для торцового резца, переходные втулки ф20/12 – 2 шт., ф20/10 – 1шт., ф20/8 – 1шт.);
Приводной блок (2 радиальных + 2 осевых) с осью Y;
Комплект цанг ER25 (12in) -1 к-т;
Ось С шпинделя;
Гидравлический тормоз шпинделя;
Линейные направляющие по осям X/Z производства HIWIN (Тайвань);
ШВП по осям X/Z производства HIWIN (Тайвань);
Корзина для деталей, транспортер готовых деталей;
Вытягиватель прутка ф5-50мм – 1шт;
Интерфейс подключения пруткоподатчика;
Теплообменник электрошкафа;
Гидростанция;
СЕ стандарт электрошкафа, компоненты Siemens;
Телескопическая защита направляющих по осям X и Z;
Магнитный выключатель открытия двери;
LED освещение рабочей зоны;
Маховик перемещений по осям (MPG);
Трехцветная сигнальная лампа;
Кабинетная защита зоны обработки;
Автоматическая система смазки ;
Комплект опор для монтажа станка;
Руководство по эксплуатации на русском языке.

Конструктивные особенности

Цельнолитая станина увеличенной массы

Для станины токарного станка применяется литая станина из модифицированного чугуна марки HT250. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 20-25 мм, увеличена масса станины в сравнении с аналогичными станками на 10 - 15 %.

Шпиндельный узел

• На токарных станках с ЧПУ моделей КLЕ передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.
• Скорость вращения шпинделя регулируется бесступенчато во всем диапазоне. Шпиндель установлен на двух парах прецизионных шарикоподшипников, что обеспечивает высокую точность и шероховатость обработки.
• В стандартной комплектации станок оснащен шпинделем с полым цилиндром для обработки прутков до Ø28/46 мм.

Линейные направляющие качения

На станке установлены линейные направляющие качения по осям X и Z производства BTP (Китай), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих по осям X/Z соответственно 25/35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений. Опционально есть возможность установить направляющие HIWIN (Тайвань).

Гидравлический 3-х кулачковый патрон с полым цилиндром

Гидравлический 3-х кулачковый патрон позволяет сократить время на установку и снятие заготовки. Управление ходом кулачков осуществляется посредством педали либо при помощи М кода из системы ЧПУ, что позволяет автоматизировать процесс обработки посредством устройства подачи прутка. В комплектации с гидравлическим патроном идет полый гидроцилиндр, отдельная гидростанция, комплект мягких и закаленных кулачков.

8-и позиционная револьверная головка YANTAI

Установка 8-ми позиционной револьверной головки значительно расширяет технологические возможности оборудования и как следствие расширяет номенклатуру обрабатываемых деталей. Револьверная головка оснащена системой подачи СОЖ через нее, что повышает производительность обработки и снижает расходы на режущий инструмент.

Система ЧПУ Siemens

Станки укомплектованы одной из самых распространенных систем ЧПУ в России - Siemens (Fanuc опция).
Особенности системы ЧПУ Siemens Sinumerik 808D
• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 2-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке;

Приводной блок (2 рад. +2 осев.)

С целью расширения технологических возможностей станка станки KLE320/360 могут быть оснащены на заводе изготовителе в Китае приводным блоком с перемещением по оси Y. Данный блок позволяет производить такие операции как сверление, фрезерование, нарезание резьбы. Привода перемещений по оси Y – Siemens.

Корзина для деталей, транспортер готовых деталей на станке KLE 360 2+2

Предназначен для безопасного удаления детали из зоны обработки, исключает повреждение поверхностей детали, обеспечивает полностью автоматический цикл обработки.

Дополнительная комплектация

Устройство подачи прутка

• прост и надёжен в работе
• программируемый расход материала
• возможность программирования реверс
• индикация ошибок (при недостаточном количестве материала или при передвижении сигнализируется на ЖК-мониторе)
• быстрая смена диаметра заготовки
• возможность использования 6-тигранных заготовок
• быстрая смена заготовок
• экономия материала

Конвейер удаления стружки

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Максимальный диаметр устанавливаемой заготовки над станиной	мм	ø360
при цанговом патроне CR60A6
Максимальный диаметр обработки над станиной	мм	ø 60
Максимальная длина обработки	мм	340 (без применения фрезерных функций) 270 (при работе радиальным приводным блоком) 150 (при работе осевым приводным блоком)
при 3-х кулачковом патроне ф200мм
Максимальный диаметр обработки над станиной	мм	ø 120
Максимальная длина обработки	мм	320 (без применения фрезерных функций) 270 (при работе радиальным приводным блоком) 100 (при работе осевым приводным блоком)
Ширина направляющих станины	мм	260
Шпиндель
Фланец шпинделя	тип	A2-6
Диаметр отверстия в шпинделе	мм	ø62
Диаметр обрабатываемого прутка	мм	ø 51
Внутренний конус шпинделя	тип	ø65, 1:20
Диаметр патрона	мм	ø 200 (8”)
Диапазон скоростей вращения шпинделя	об/мин	100 – 4000
Максимальные обороты приводного блока	об/мин	3000
Перемещения
Перемещение по оси Х	мм	320
Перемещение по оси Y	мм	120
Перемещение по оси Z	мм	320
Дискретность по оси C	°	0,001°
Скорость быстрых перемещений по осям X / Z	м/мин	16 / 18
Диаметр и шаг ШВП по осям X / Z	мм	ø 32х10/ ø 32х10
Ширина линейных направляющих по осям X / Z	мм	25/35
Инструментальная система
Количество инструмента в револьверной головке	шт.	8
Сечение инструмента	мм х мм	20х20
Тип цанги в приводном блоке	Тип	ER25
Тип цанги в цанговый патрон	Тип	185Е
Мощность
Мощность электродвигателя главного привода	кВт	7,5
Мощность помпы СОЖ	Вт	370
Энергопотребление
Напряжение сети	В	380 ± 5%
Частота тока	Гц	50
Точность
Точность позиционирования по осям X / Z	мм	0,01/0,012
Повторяемость по осям X / Z	мм	0,005/0,006
Габаритные размеры
Габаритные размеры (ДхШхВ)	мм	2000х1500х1500
Габаритные размеры станка в упаковке (ДхШхВ)	мм	2100х1600х1700
Масса нетто	кг	1900
Масса брутто	кг	2150
