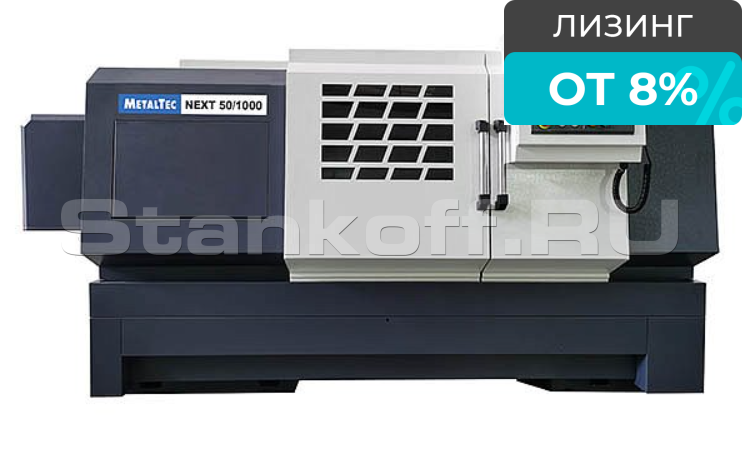

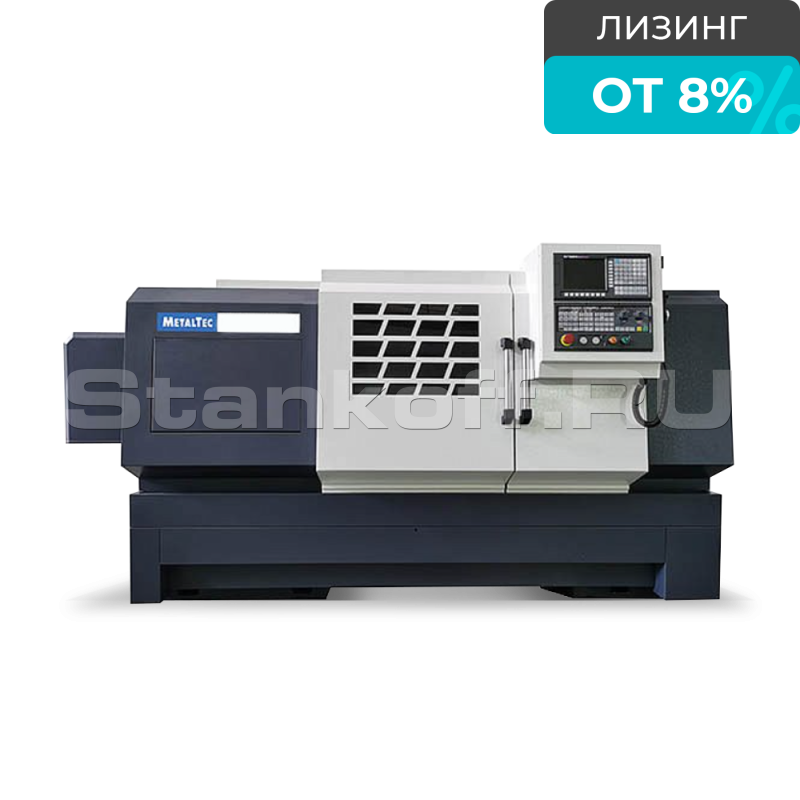

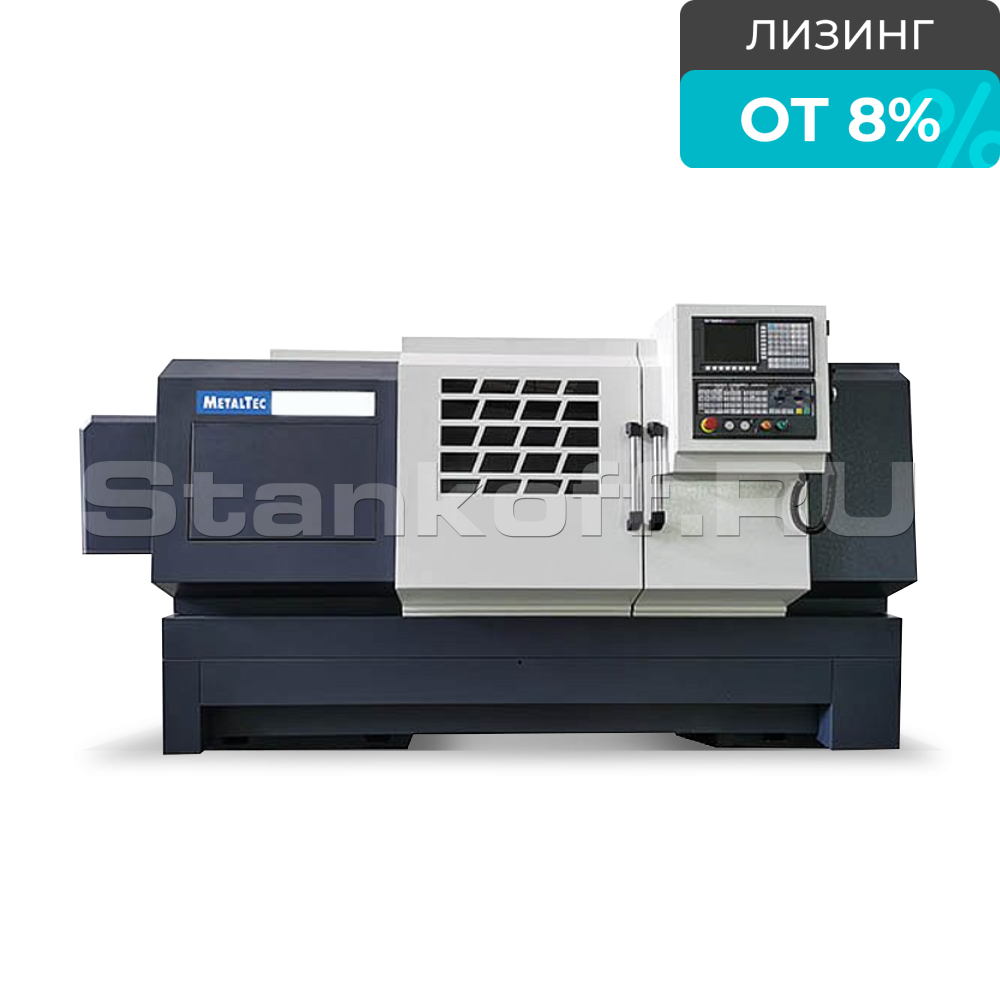

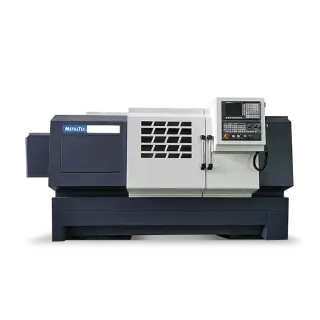

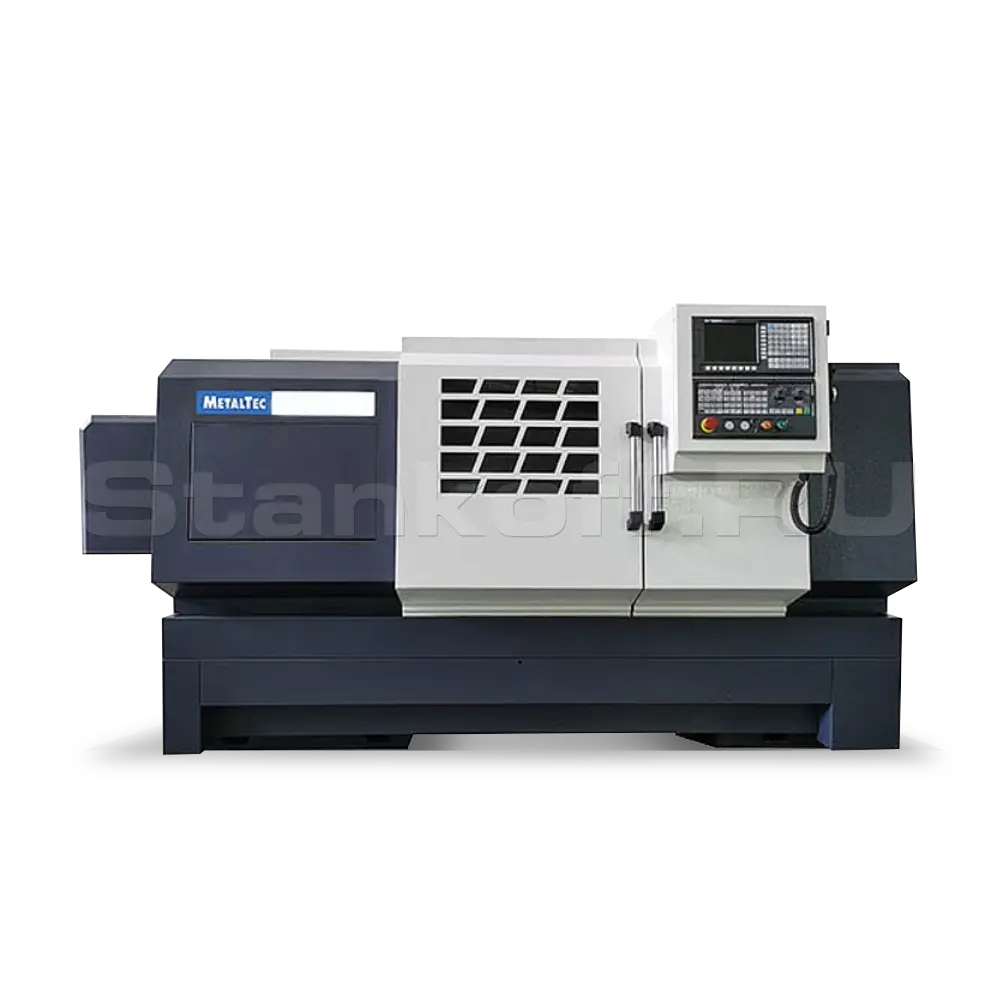

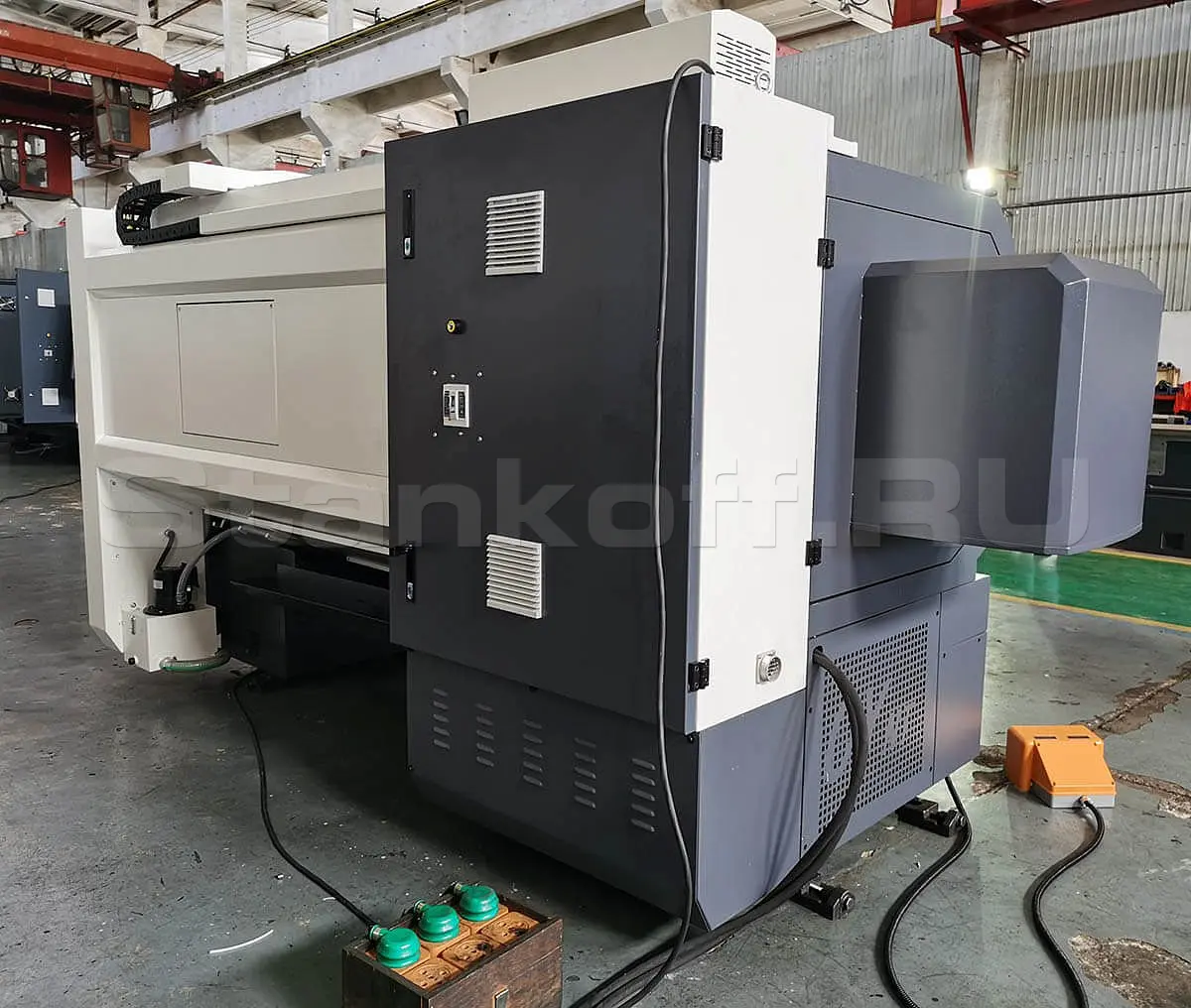

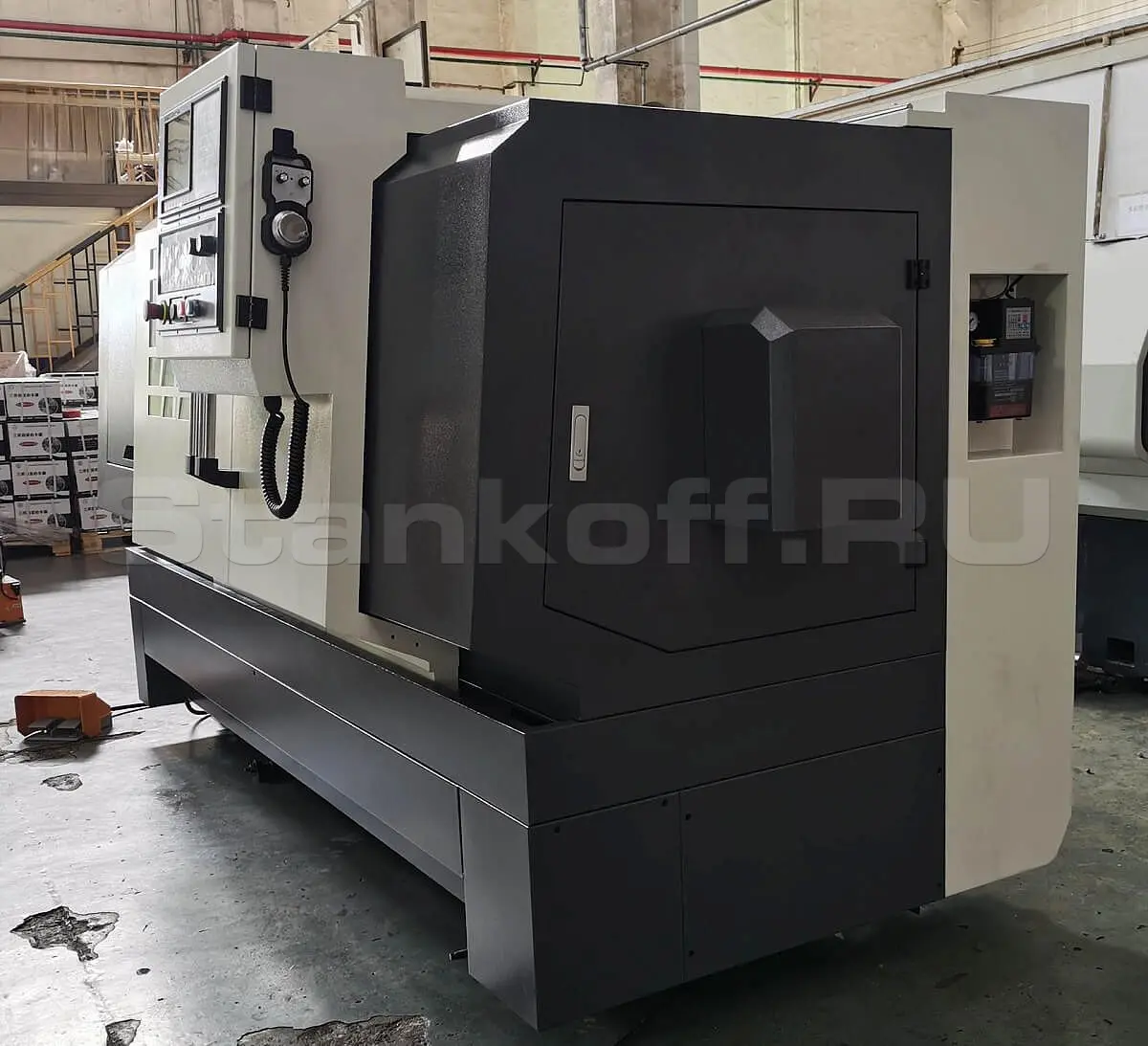

Токарный станок ЧПУ с горизонтальной станиной - NEXT-F 50x1000 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
| Точность обработки | IT6 | IT6 | ||
| Округлость обрабатываемой детали | （mm) | 0,005 | 0,004 | |
| Цилиндрическая степень обработки заготовки | （mm) | 0.03/300 | 0.024/300 | |
| Плоскостность обрабатываемой заготовки | （mm) | 0.025/ф300 | 0.020/ф300 | |
| Шероховатость поверхности обрабатываемых деталей | （mm) | Ra1.6μm | Ra1.6μm | |
| Точность позиционирования | Ось X | 0,032 | 0,031 | 0,031 |
| Ось Z | 0,040 | 0,032 | 0,032 | |
| Повторяемость | Ось X | 0,009 | 0,008 | 0,008 |
| Ось Z | 0,011 | 0,010 | 0,010 | |

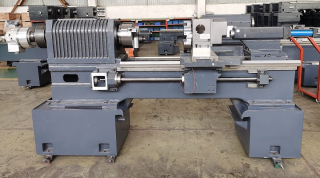

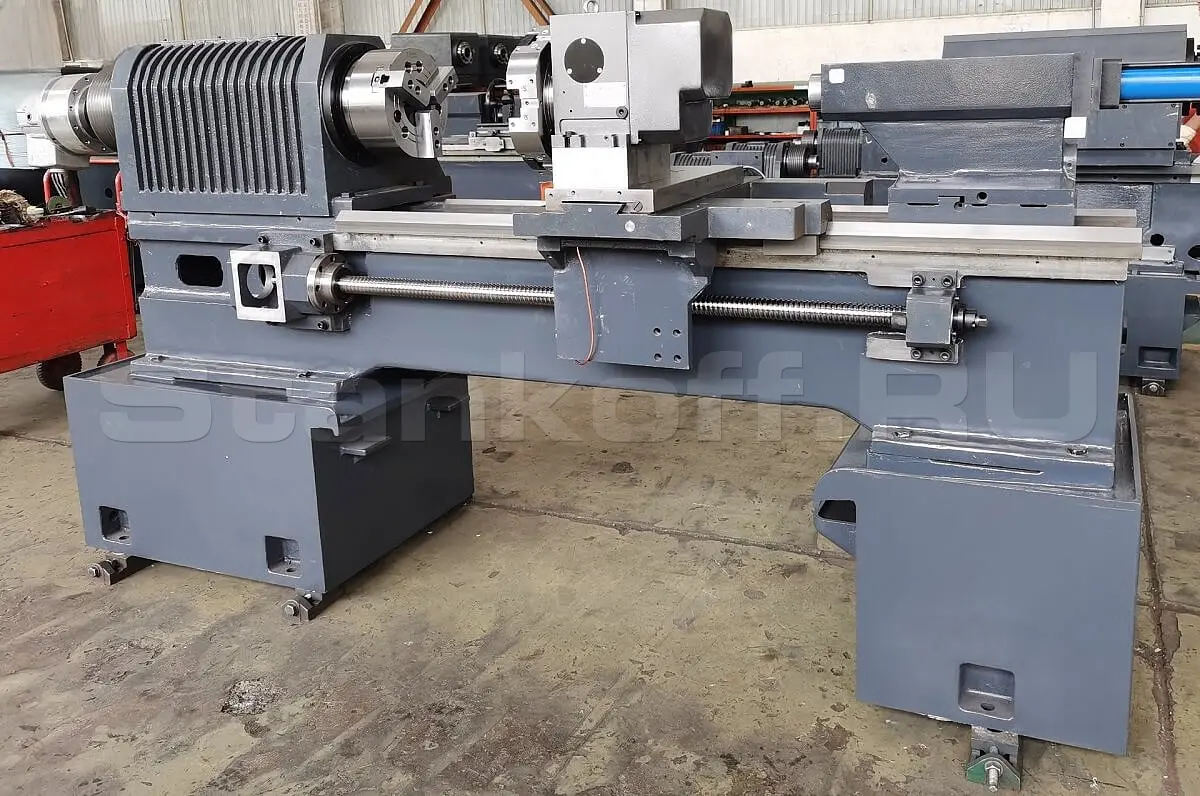

Массивная станина из чугуна
Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции. Для снятия напряжения станины проходят термическую обработку. Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.
Направляющие скольжения
Это широко применяемый тип направляющих, которые обладают высокой грузоподъемностью и жесткостью. В нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.

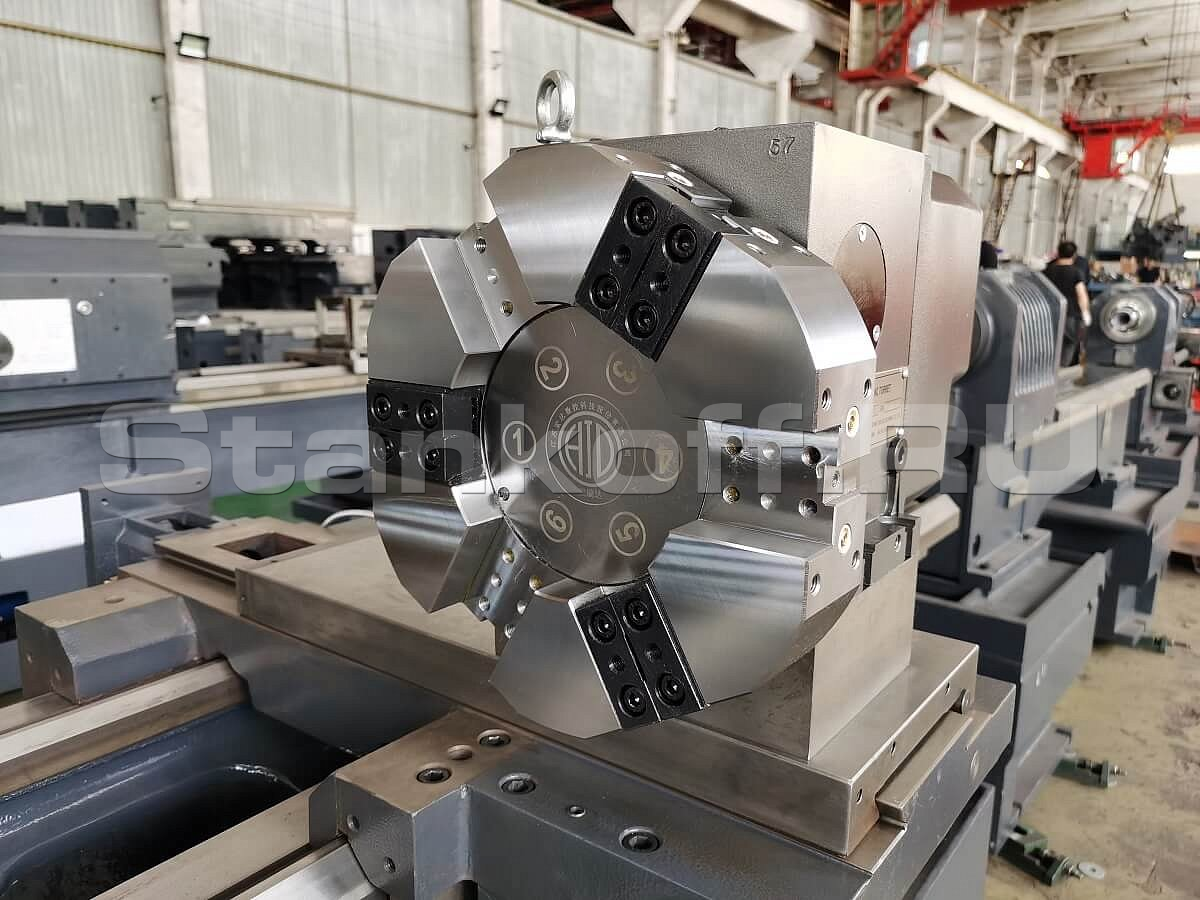

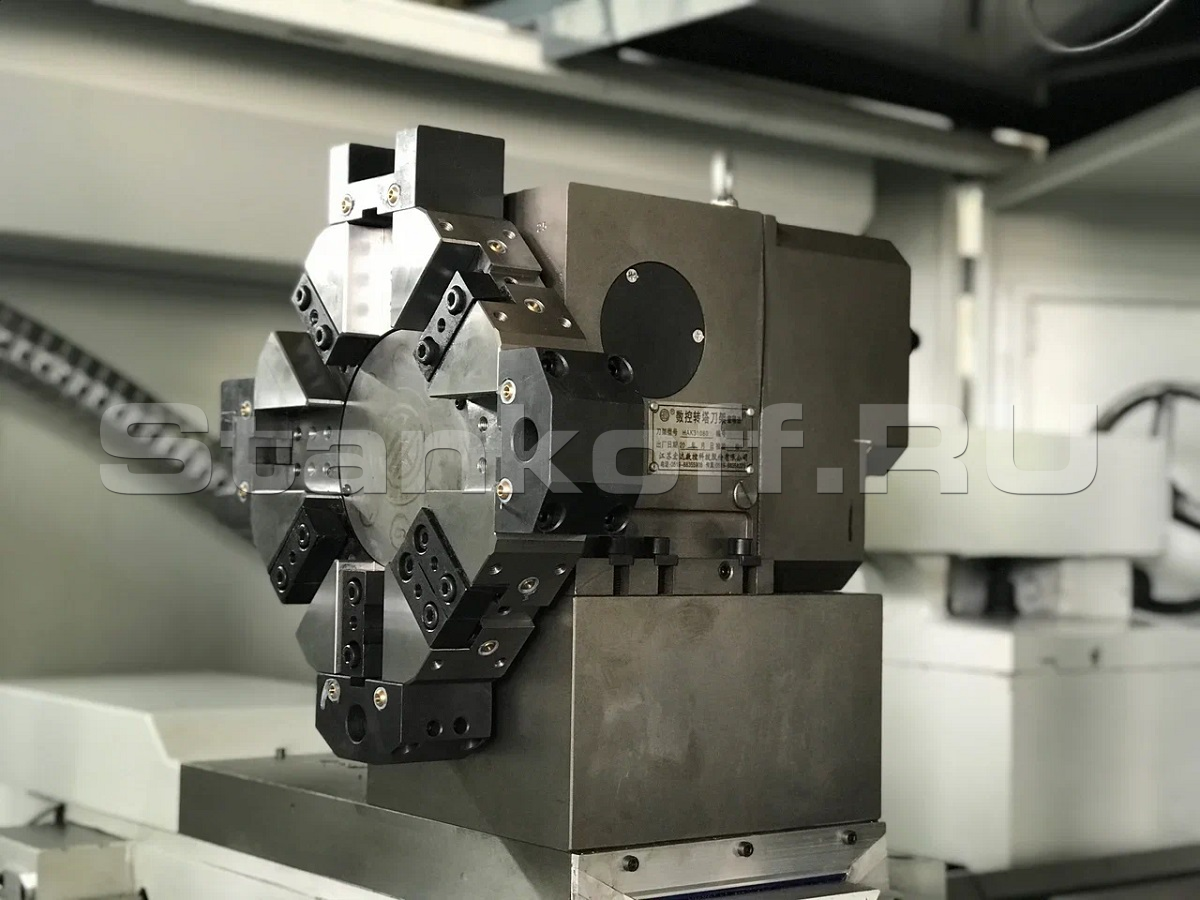

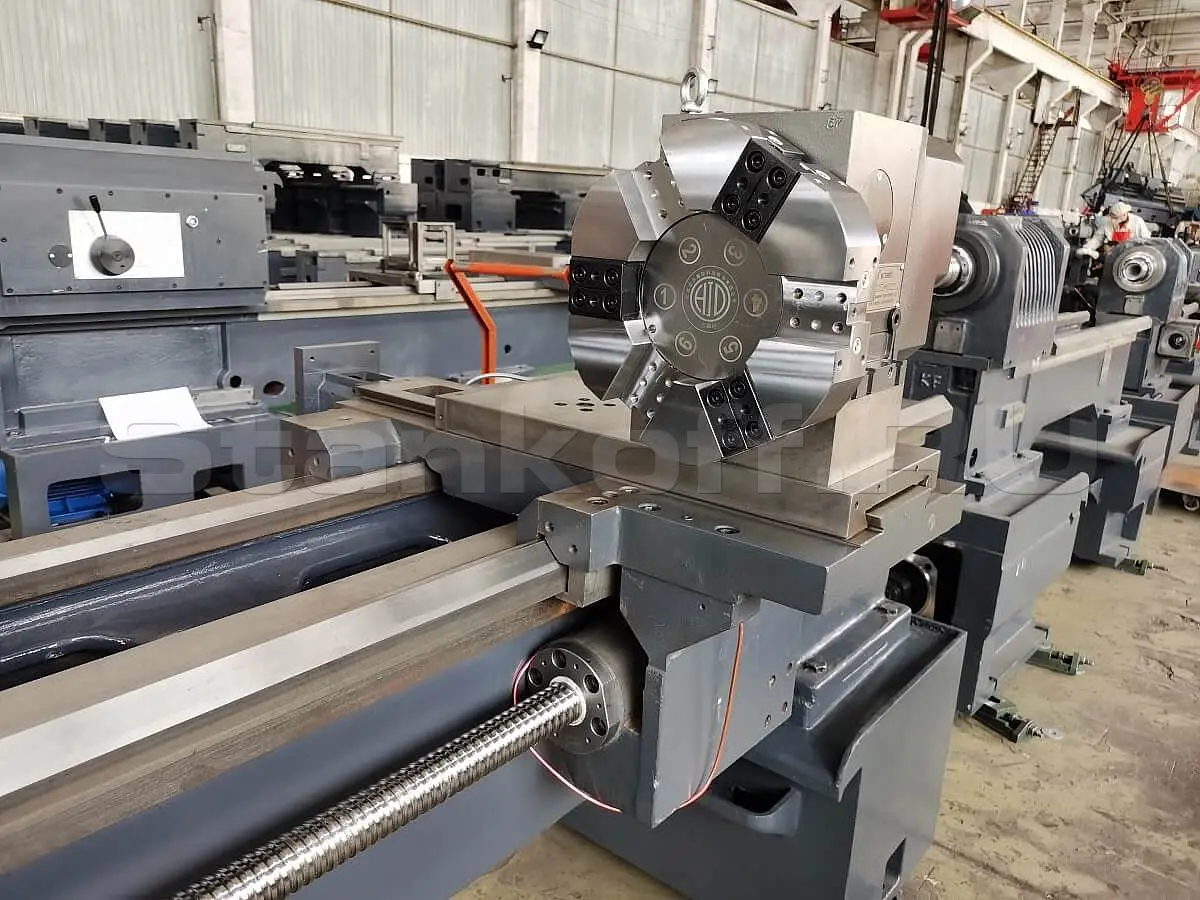

8-ти позиционный резцедержатель
Повышение производительности металлообработки за счет сокращения времени на смену инструмента. Смена вида операции происходит автоматически, благодаря закрепленной в держателе оснастке и быстрой переустановке резца в нужную позицию.

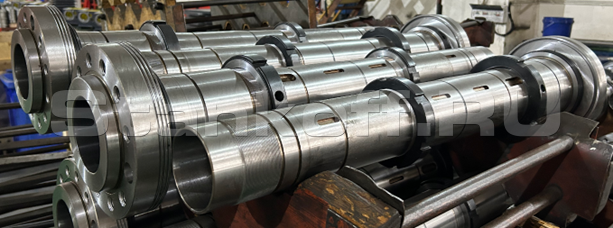

Высокоточный шпиндель
Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки. Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.

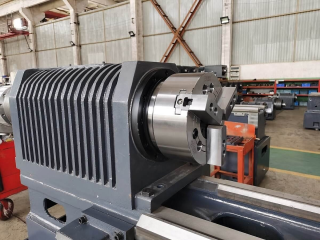

Конструкция блока базирования шпинделя
Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка. Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.
Высокоскоростной электродвигатель главного привада
Станок оснащен высокоскоростным надежным двигателем. Вращение на шпиндель передается через ремень. Мощность электродвигателя главного привода – 11/15 кВт.
Шарико-винтовая передача (Класс точности С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка). Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
3-х кулачковый зажимной матрон (Гидравлический зажим)
На станке устанавливается токарный патрон диаметром 250 мм с ручным зажимом заготовки.Так же на станке могут быть установлены токарные патроны с гидравлическим и пневматическим зажимом
Задняя гидравлическая бабка
Станок поставляется с задней бабкой с гидравлическим приводом. Задняя бабка применяется для фиксации вращающейся обрабатываемой заготовки.

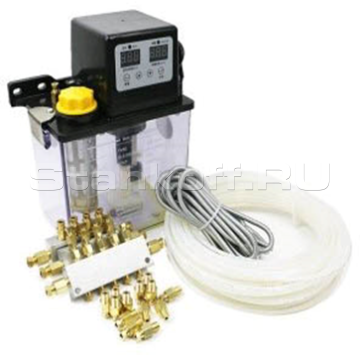

Автоматическая система смазки
Обеспечивает бесперебойную своевременную смазку узлов станка
Система ЧПУ Fanuc 0i TF
В базовой комплектации установлена система ЧПУ FANUC 0i-TF. Русифицированное меню оператора. Все основные компоненты системы ЧПУ: контроллер, привода, изготовлены фирмой FANUC.| Расстояние между центрами, мм | 1000 |
| Макс. расстояние над станиной, мм | 500 |
| Макс. диаметр обработки над станиной, мм | 390 |
| Макс. диаметр над суппортом, мм | 290 |
| Шпиндель | |
| Макс. обороты, об/мин | 35 - 2000 |
| Отверстие шпинделя, мм | 82 (65 мм после гидравлического патрона) |
| Торец шпинделя | A2-8 |
| Диаметр патрона, мм | 250 |
| Перемещение суппорта | |
| Ход по оси Х, мм | 290 |
| Ход по оси Z, мм | 920 |
| Обрабатываемая заготовка (вал), мм | 900 |
| X / Z ускоренное перемещение, м/мин | 6 / 12 |
| Инструментальный резцедержатель | |
| Тип | электрический 8-ми позиционный резцедержатель |
| Количество инструмента, шт. | 8 |
| Прямоугольный блок, мм | 25 x 25 (3 шт.) |
| Блок для расточного инструмента, мм | Ø 40 (3 шт.) |
| Задняя бабка | |
| Тип | гидравлическая |
| Макс. перемещение, мм | 80 |
| Конус | MT5 |
| Двигатель | |
| Мощность двигателя, кВт | 11 / 15 |
| Номинальный / макс. выходной крутящий момент шпинделя | 133 / 181 |
| Насос СОЖ, Вт | 200 |
| Параметры точности | |
| Точность обработки | IT6 |
| Округлость обрабатываемой детали, мм | 0,005 / 0,004 |
| Цилиндрическая степень обработки заготовки, мм | 0,03 (0,024) / 300 |
| Плоскостность обрабатываемой заготовки, мм | 0,025 (0,020) / Ø300 |
| Шероховатость поверхности обрабатываемых деталей, мм | Ra1.6μm |
| Точность позиционирования по оси X, мм | 0,032 / 0,031 |
| Точность позиционирования по оси Z, мм | 0,045 / 0,032 |
| Повторяемость по оси X, мм | 0,009 / 0,008 |
| Повторяемость по оси Z, мм | 0,014 / 0,013 |
| Габаритные размеры | |
| Длина, мм | 3300 |
| Ширина, мм | 1600 |
| Высота, мм | 1700 |
| Вес, кг | 2400 |
| Габаритные размеры в упаковке | |
| Длина, мм | 3500 |
| Ширина, мм | 1850 |
| Высота, мм | 2100 |
| Вес, кг | 2700 |
