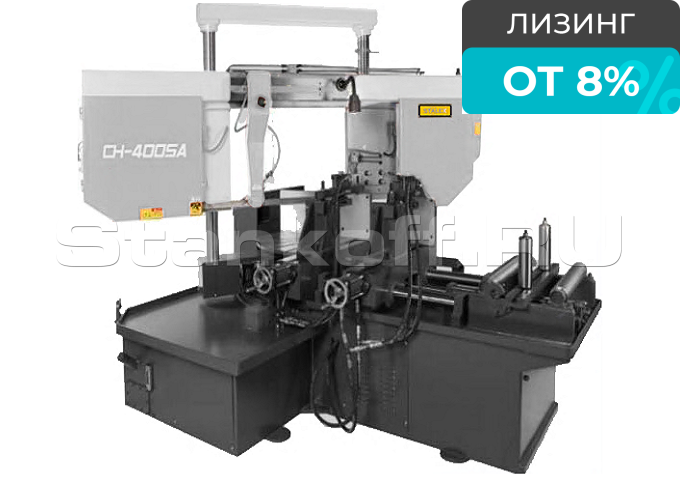

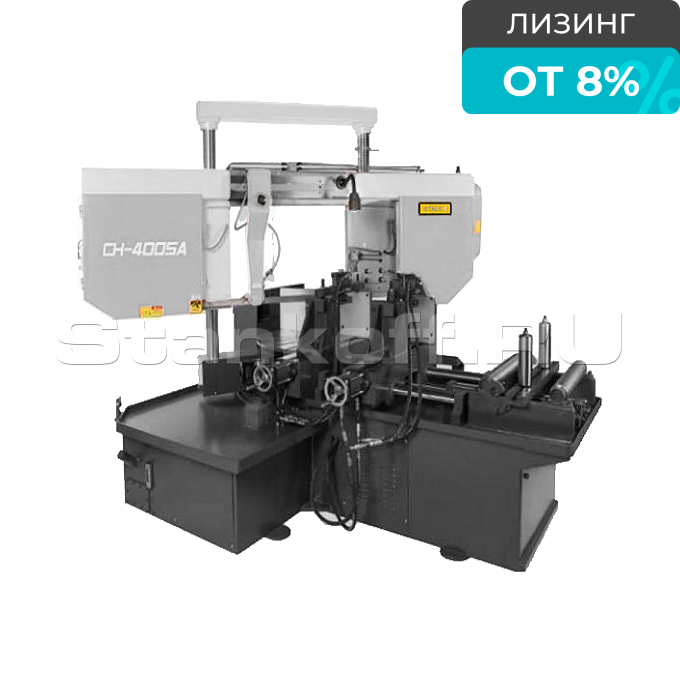

Автоматический ленточнопильный колонный станок СH-400SA

Куда отправить цену?

Whatsapp
Мобильный
Email

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Динар Гатауллин

Хотите мы Вам перезвоним? Да

Автоматический ленточнопильный колонный станок СH-400SA является автоматическим ленточнопильным станком, колонного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 400 мм и прямоугольной заготовки 400x400 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.

Ленточнопильный станок с двухколонным замкнутым контуром и поворотным механизмом – позволяющий эффективно пилить крупногабаритные заготовки, за счёт высокой жёсткости станка. Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск». Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.

На станке применяется биметаллические пилы марок М42 и М51 размером 41х1,3х5590 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Отличительные особенности

  • Угол пиления заготовок 90°; 15°; 30°; 45°;
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма;
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически;
  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи;
  • ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы);
  • Сенсорный дисплей управления;
  • Станок управляется трёхфазным двигателем;
  • Станок оснащён плавной регулировкой скорости вращения полотна 20-80 м/мин;
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин;
  • Термозащита электродвигателя;
  • Система смазки и охлаждения полотна;
  • Тиски гидравлические с возможностью быстрого зажима заготовок;
  • Макс. единичный ход подающих гидравлических тисков – 400мм;
  • Механическое натяжение полотна;
  • Шнековый конвейер для сбора стружки, приводимая в движение автоматически;
  • Подсветка зоны резания;
  • Автоматическое подъём рамы при завершении резки.

Класс вязкости гидравлического масла расшифровка

Класс вязкости Кинетическая вязкость при 40 °С, мм2/с
5 4,14-5,06
7 6,12-7,48
10 9-11
15 13,5-16,5
22 19,8-24,2
32 28,8-35,2
46 41,4-50,6
68 61,2-74,8
100 90-110
150 135-165

Примечание

В летний период (при высокой температуре окружающей среды) - гидравлическое масло 46 (класс вязкости), в зимний период (при низкой температуре окружающей среды) - гидравлическое масло 32 (класс вязкости). Как правило, уровень масла должен находиться в верхней части указателя.

Конструктивные особенности


Угол пиления заготовок 90°; 15°; 30°; 45°

Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.

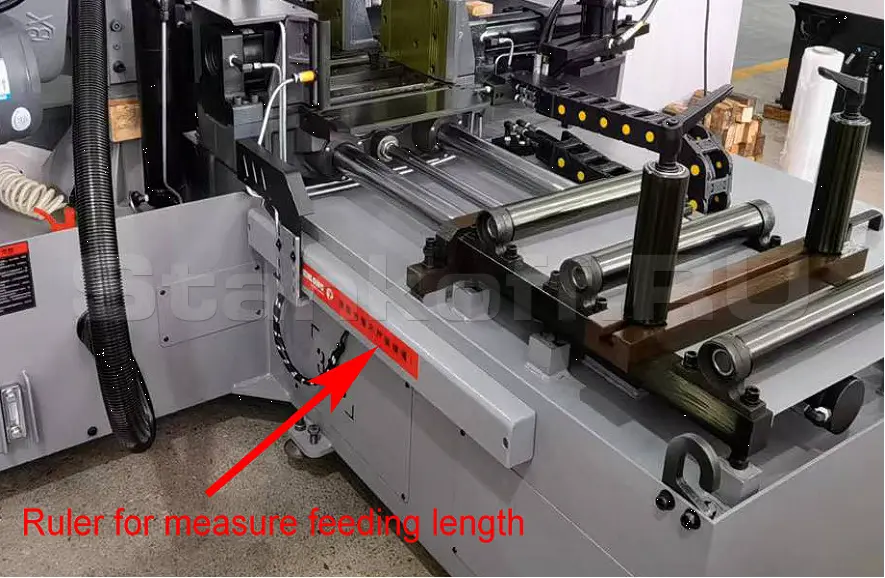

Линейка для измерения длины подачи (контролируется ПЛК (PLC))

Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по направляющим валам гарантирующим точность подачи.

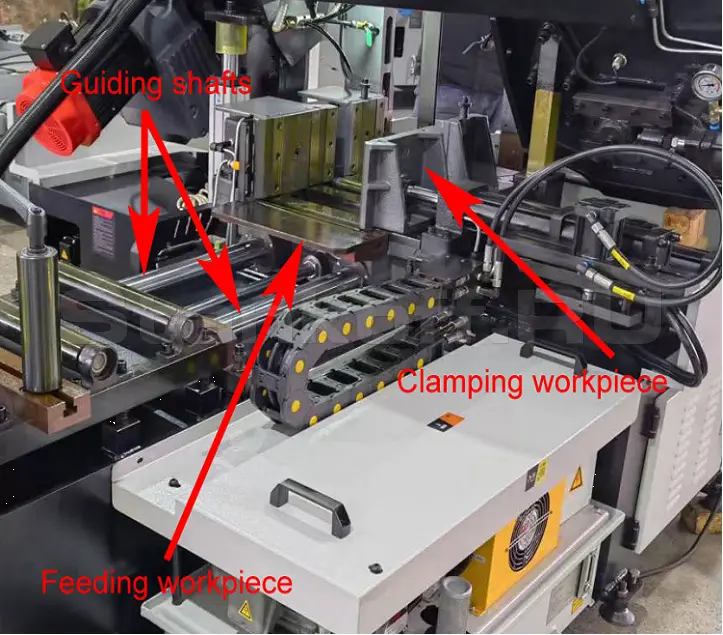

Направляющие и подающие

Направляющие валы.
Подающие гидравлические тиски.

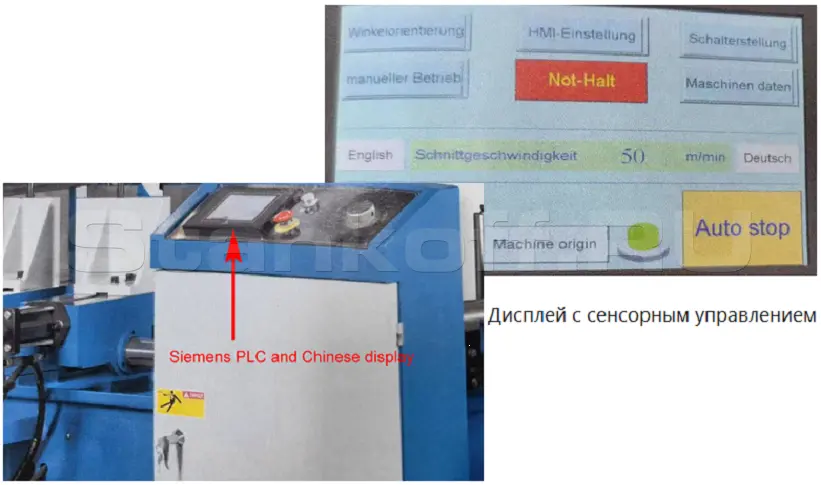

Дисплей с сенсорным управлением

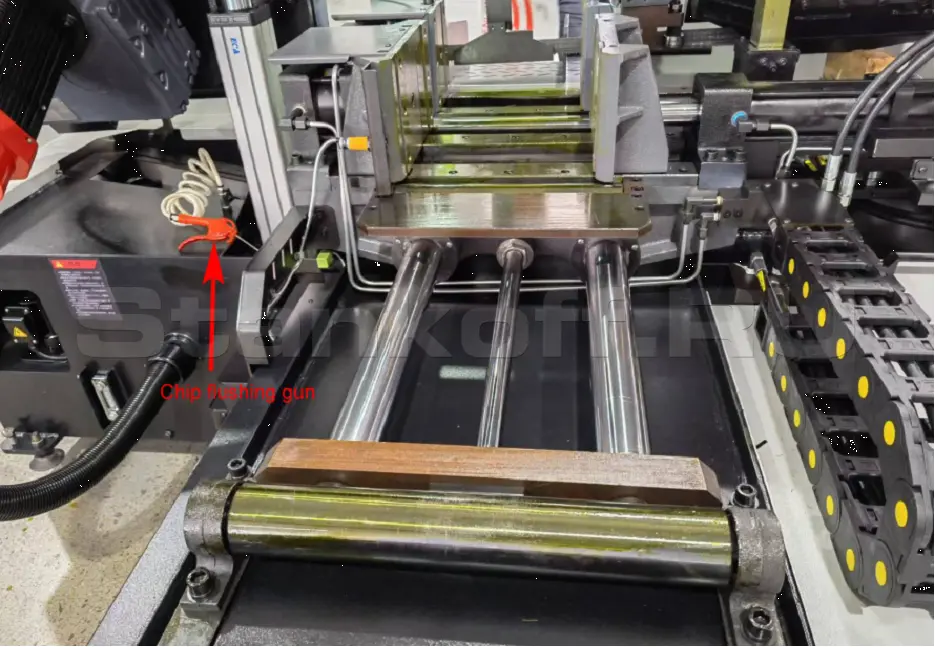

Пистолет для смыва стружки

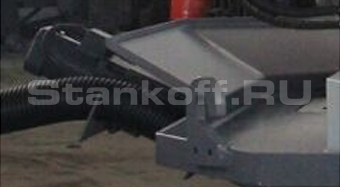

Автоматический конвейер для сбора стружки


Стандартная комплектация

  • Механическая щетка для чистки лезвий;
  • Рабочий свет;
  • Гидравлические тиски с автоматической подачей (без прижимов для пакетной резки – в стандартной комплектации);
  • Автоматический контроль рабочей высоты;
  • Ленточнопильное полотно - установленное на станке;
  • Один набор инструментов с набором инструментов;
  • Инвертор;
  • Управление с ЧПУ - NC control (Siemens);
  • Автоматический конвейер для стружки;
  • Система охлаждения с пистолетом для смыва стружки.

Производитель: Stalex

Родина бренда: Китай

Мощность главного двигателя, кВт 4,0 (3-х фазный)
Мощность гидравлической станции, кВт 1,5
Мощность системы СОЖ, Вт 90 (0,09 кВт)
Суммарная мощность, кВт 5,59
Вращение пилы, °

90; 15; 30; 45 на угол кратный 1°

поворот рамы происходит от ЧПУ станка

Скорость резания, м/мин 20-80 (инвентор)
Рабочая зона, ° 90 45
Круг 400 350
Прямоугольник 400х400 350х400
Макс. единичный ход подающих гидравлических тисков, мм 400
Мин.единичный ход подающих гидравлических тисков , мм 1
Точность подачи заготовки, мм 0,1/100
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. На длину 1000 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. На Ø 100 мм сплошного сечения
Габариты ленточного полотна, мм 41х1,3х5590
Рабочая высота стола (от пола до основания тисков), мм 735
Объём гидравлического бака, л 30
заливать 2/3 по уровню масла
*используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ, л 60
заливать 2/3 по уровню СОЖ
Автоматический конвейер для сбора стружки +
Пистолет для смыва стружки +
Лампа дополнительного освещения +
Лоток для коротких заготовок по запросу
Размер упаковкистанка, мм 3270х2280х2250
Размер упаковки стола подачи упакован вместе со станком
Общие габариты станка установленного в рабочее положение, мм 2915x410x2100
Масса станка (нетто/брутто), кг 2620/2800
