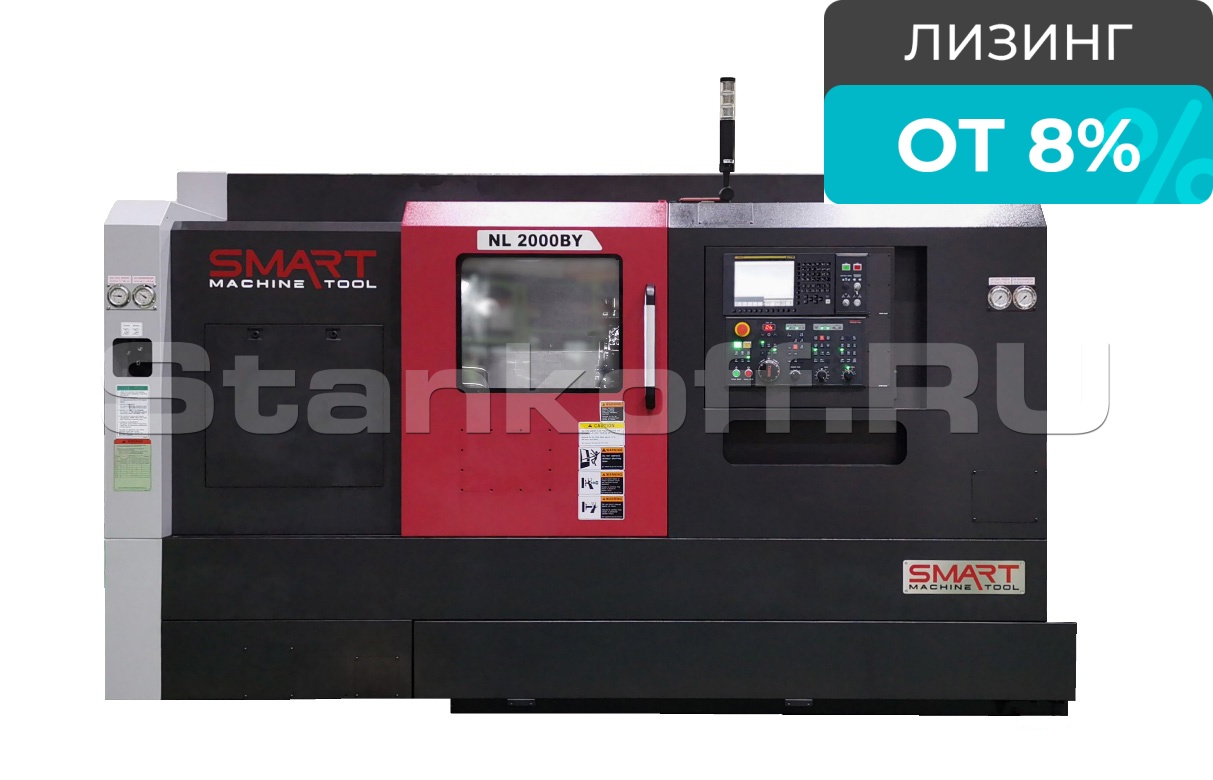

Токарный обрабатывающий центр SKM NL 2000BSY

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Динар Гатауллин

+7 995 888-07-38

Хотите мы Вам перезвоним?

Токарный обрабатывающий центр предназначены для силовой, точной и производительной токарной обработки деталей типа тел вращения: валов, осей, фланцев, колец и т.д., при “тяжелых” режимах. Сочетание высокой жесткости наклонной конструкции станины 30˚, скоростного привода и мощного шпинделя до 376 Н*м и направляющих скольжения, позволяют успешно сочетать силовое резание с чистовой обработкой стальных деталей в закалённом состоянии с твердостью до 58 HRC, при этом обеспечивая высокую точность по 7-му квалитету и шероховатость по 8-9 классам.

Особенности

Станки изготавливаются по новейшим технологиям;
Лучшее решение для серийного и массового производства деталей;
Цельнолитая наклонная станина обладает высокой виброустойчивостью, равномерно распределяет нагрузки в процессе обработки, а также способствует легкому удалению стружки;
Жесткие направляющие скольжения обеспечивают высокую производительность и точную обработку деталей при тяжелых режимах резания с большими припусками;
Ускоренные перемещения по осям X (30 м/мин) и Z (30 м/мин) сокращают вспомогательное время для повышения производительности;
12-ти позиционная приводная револьверная головка позволяет изготавливать высокотехнологичные детали с высокой жесткостью;
Сервоприводы увеличенной мощности обеспечивают быстрое и точное позиционирование и повторяемость;
Высокое качество сборки и контроль конечными элементами непосредственно влияет на качество и точность изготавливаемых деталей;
Надежная и современная система ЧПУ Fanuc с функцией диалогового программирования (стандарт);
Возможность дополнительного оснащения устройствами автоматизации для уменьшения вспомогательного времени и увеличения производительности.

Конструктивные особенности

Цельнолитая станина

Цельнолитая станина с углом наклона 30 градусов, изготовленная из чугуна Meehanite, который обладает превосходными характеристиками поглощения вибрации, обеспечивает прочную основу для всех компонентов машины. Такая конструкция обеспечивает долгосрочную точность и стабильность обработки. Кроме того, конструкция станины под углом 30 градусов обеспечивает операторам удобный доступ к заготовке и превосходный отвод стружки.

Точное ручное шабрение

Точное ручное шабрение контактных поверхностей всех суппортов, передней и задней бабки со станиной обеспечивает длительную точность обработки и минимальный износ поверхности.

Направляющие и каретка

Шестигранная конструкция и направляющие увеличенного сечения, изготовленные из цельной отливки, способствуют производительной обработке в самых тяжелых условиях.
Закаленные индукционным способом и прецизионные шлифованные направляющие обеспечивают точную обработку в течение длительного периода времени.
Широкая каретка снижает вибрацию и обеспечивает высокую точность обработки.

Ось Z оснащена высокопроизводительным двигателем подачи для лучшего перемещения (3 кВт).
Скорость ускоренного хода по оси Z: 30 м / мин

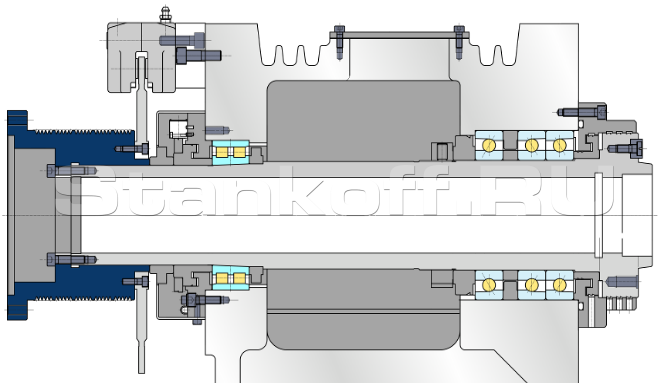

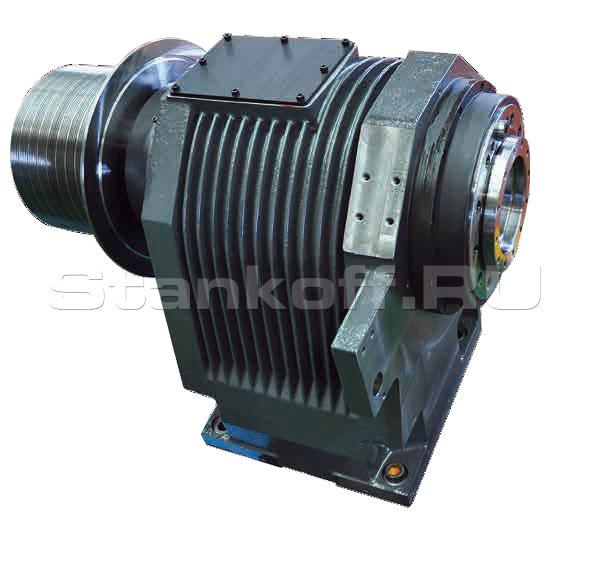

Главный шпиндель

Сверхпрочная конструкция, изготовленная из цельного литья, с теплорассеивающим оребрением для эффективного отвода тепла, выделяемого при движении оси, сохраняет минимальное тепловое расширение и значительно продлевает срок службы подшипников.

Двухрядные цилиндрические роликовыми подшипниками спереди в сочетании с радиально-упорным двухрядным подшипником сзади, обеспечивают высокую жесткость при обработке в тяжелых условиях и отличное качество поверхности изделий.

Ременной привод

Станок оснащен ремённым приводом. Оптимальное соотношение по цене, крутящему моменту и обслуживанию привода
Система шкивов шпинделя оснащена мощным и надежным электродвигателем переменного тока Fanuc (Япония), обеспечивающим превосходную режущую способность в тяжелых условиях.
Ремень шкива типа PK используется для достижения низкой вибрации, низкого уровня шума и хорошего результата резания шероховатости поверхности даже на высокой скорости вращения.

Револьвер с приводным инструментом

Револьвер с типом крепления блоков BMT (крепление на 4 болта) оснащен 2 отдельными двигателями для индексации и фрезерования, что улучшает производительность обработки и сокращает время обработки заготовки.

Ось Y

Станок оснащен осью Y, что многократно повышает возможности оборудования и точность обработки. Ось Y позволяет выполнять фрезерование канавок и пазов, сверление со смещением от центра. Это позволяет повышать точность обработки, а также обеспечивает возможность обработки более сложных форм по сравнению с обычным 2-х и 3-х осевыми токарными центрами.
Движение оси Y осуществляется одновременным перемещением по осям X и Ys.

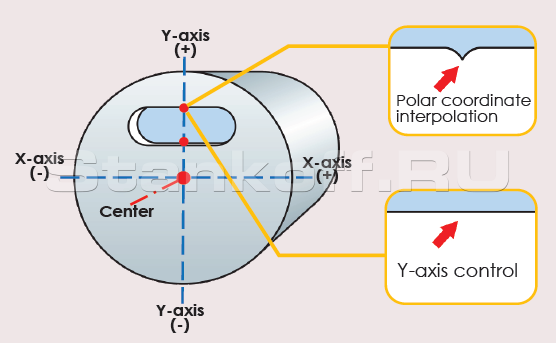

Обработка с управлением по оси Y

Попытки обработки канавок и контуров с применением управлением интерполяцией в полярных координатах (на других станках), когда ось X меняет направление в точке пересечения между центральной линией и обрабатываемым профилем, влияет на точность получаемого профиля (появляются выступы и недорезы). Обработка с управлением по оси Y на станках серии NL позволяет избежать этой проблемы, а также обеспечить абсолютную точность обрабатываемого профиля.
На станке с осью Y при обработке канавок, их ширина идеально параллельна по всей высоте канавки. Этого невозможно достичь на станке без оси Y.

ШВП с предварительным натяжением и двойным креплением

Оба конца осей X/Y и осей Z/B жестко зафиксированы и установлены в предварительно нагруженные высокоточные подшипники класса P4, которые обеспечивают точное и плавное перемещение даже с высокой нагрузкой.

Противошпиндель

Станок в стандартной комплектации оснащен противошпинделем со встроенным двигателем и блоком охлаждения масляной рубашкой для минимизации тепловой деформации и обеспечения максимальной точности обработки даже в течение длительного периода обработки.
Противошпиндель с полным управлением по оси C позволяет обрабатывать заготовку за один установ, а мощный встроенный двигатель Fanuc обеспечивает быстрое ускорение с высоким крутящим моментом и высокой точностью.

Синхронизация осей C1 и C2

Обеспечивает максимальную гибкость обработки для разных типов заготовок. От простой обработки до многоосевой одновременной обработки - все операции могут быть выполнены за одну установку.

Автоматический перехват деталей

Автоматический перехват заготовки от главного шпинделя в противошпиндель, позволяет снизить «человеческий фактор», сократить время цикла и обеспечивает непрерывную обработку с отличной повторяемостью.

Диаграммы мощности

Диаграмма мощности револьверной головки

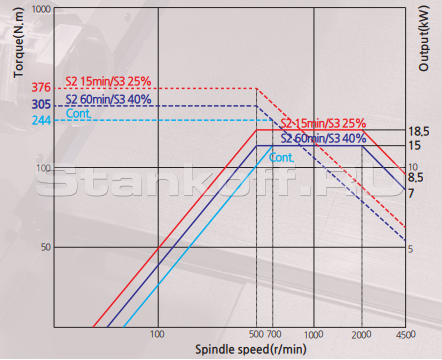

Диаграмма мощности шпинделя

Рабочие параметры

Комплектующие

Патрон	КОРЕЯ	SAMCHULLY
Револьвер/держатели	КОРЕЯ	EWS
Гидравлика	ЯПОНИЯ	NACHI
ШВП	ТАЙВАНЬ	HIWIN
Шпиндель	КОРЕЯ	KASWIN
Корпус шпинделя	КОРЕЯ	KASWIN
Подшипники шпинделя и ШВП (на приводах)	ЯПОНИЯ	NSK
Муфта шпинделя и осей	КОРЕЯ	INKOK
Система автоматической смазки	ЯПОНИЯ	LUBE
Помпы	КОРЕЯ	ARYUNG
Пневматическая система	КОРЕЯ	SMC
Реле	ГЕРМАНИЯ	ABB или OMRON
Электрические разъемы	ГЕРМАНИЯ	ABB или OMRON
Автоматические выключатели	ГЕРМАНИЯ	ABB или OMRON
Ремни	ЯПОНИЯ	MITSUBOSHI
Редуктор	ИТАЛИЯ	BARUFFALDI

Дополнительные опции

Система измерения инструмента (ручное откидывание), Renishaw;
Система измерения инструмента (авто откидывание), Renishaw;
Приводной блок по оси Z - BMT55 (ER25);
Приводной блок по оси X - BMT55 (ER25).

Стандартная комплектация

ЧПУ FANUC 0iTF Plus + Manual Guide + 15” + iHMI;
Электрический шкаф;
Гидравлическая станция;
Полностью закрытая зона обработки;
Централизованная автоматическая система смазки;
Рабочее освещение;
Педаль управления гидравлическими узлами ;
Система подачи СОЖ;
Защита направляющих и ШВП;
Порт RS-232 + USB;
Регулировочные болты и опоры;
Инструмент для обслуживания станка;
Трехцветная сигнальная лампа;
Интерфейс для автоподатчика прутка;
Комплект закаленных кулачков (для каждого патрона) – 1 шт.;
Комплект сырых кулачков (для каждого патрона) – 3 шт.;
Маслоотделитель;
Уловитель готовых деталей с конвейером;
Выталкиватель готовых деталей (СОЖ);
Пистолет воздуха;
Пистолет СОЖ (отдельная помпа);
Трансформатор;
Руководство по эксплуатации на русском языке;
Обдув шпинделя воздухом.

Параметры обработки
Устанавливаемый Ø заготовки, мм	810
Устанавливаемый Ø заготовки над суппортом, мм	720
Максимальный Ø точения, мм	411
Максимальная длина точения, мм	735
Максимальный Ø обрабатываемого прутка, мм	68
Перемещение
Перемещение по оси Х / Z, мм	239 / 830
Перемещение по оси Y / B, мм	110 (±55)/ 760
Главный шпиндель
Обороты шпинделя, об/мин	4 500
Размер патрона, дюйм	8"
Конус шпинделя	А2-6
Ø отверстия шпинделя, мм	76
Противошпиндель
Обороты шпинделя противошпинделя, об/мин	6000
Размер патрона противошпинделя, дюйм	8"
Конус шпинделя противошпинделя	А2-5 (А2-6)
Ø отверстия шпинделя противошпинделя, мм	62
Максимальный Ø обрабатываемого прутка противошпинделя, мм	52
Револьверная головка (тип BMT)
Количество инструментов в револьверной головке (тип BMT)	12 (ВМТ55)
Размер державки инструмента, мм	25 х 25
Максимальный Ø расточного инструмента, мм	40
Максимальные обороты приводного инструмента, об/мин	6 000
Время индексации, сек	0,15
Подача
Ускоренная подача по оси Х / Z, м/мин	30 / 30
Ускоренная подача по оси Y / B, м/мин	10 / 30
Двигатель привода главного шпинделя, кВт	15 / 18,5
Крутящий момент главного шпинделя (привод ремень), Нм	376
Двигатель привода противошпинделя, кВт	11 / 15
Крутящий момент противошпинделя (мотор-шпиндель), Нм	135
Двигатель приводного инструмента, кВт	3,7 / 5,5
Крутящий момент приводного инструмента, Нм	17,7 / 35
Двигатель привода оси X / Z, кВт	3 / 3
Двигатель привода оси Y / B, кВт	1,8 / 3
Двигатель привода индексации РГ, кВт	1,2
Точность позиционирования по осям X/Z, мм	±0,005/ ±0,006
Повторяемость позиционирования по осям X/Z, мм	±0,002 / ±0,003
Система СОЖ
Давление системы СОЖ, Бар	4,5
Объём бака системы СОЖ, л	180
Гидравлика и смазка
Объём бака гидравлики, л	20
Тип гидравлического масла	ISO VG32 или аналог
Объём бака автоматической смазки, л	3
Тип смазки	ISO VG68 или аналог
Габаритные размеры
Длина (с конвейером для стружки), мм	4 790
Ширина, мм	1 817
Высота, мм	2 095
Вес, кг	5 800
