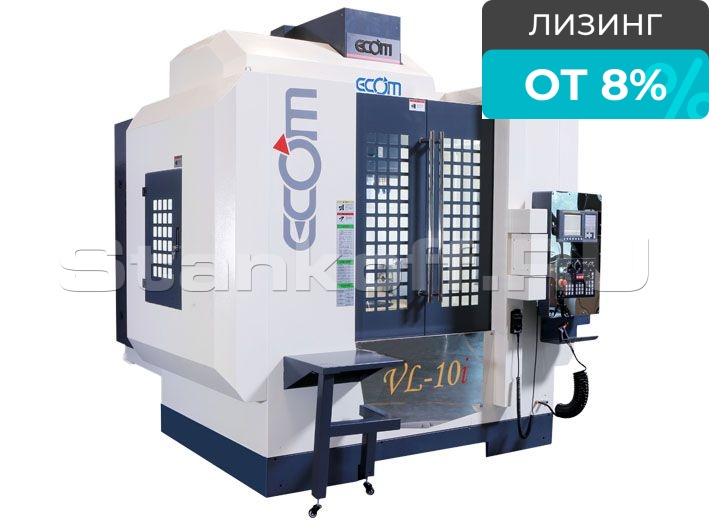

Вертикальный фрезерный обрабатывающий центр с ЧПУ VL-10i

Name: Вертикальный фрезерный обрабатывающий центр с ЧПУ VL-10i
Availability: InStock

Куда отправить цену?

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Вертикальный фрезерный обрабатывающий центр с ЧПУ VL-10i сочетает в себе высокую точность, большую мощность, впечатляющую скорость, большой запас по жёсткости и производительности.

Монолитная станина изготовлена из чугуна, станина проходит процесс естественного старения. Всё это позволяет станку сопротивляться значительным механическим нагрузкам, при минимальном количестве вибраций, что позволяет получать минимальную шероховатость на изделий при высокой точности обработки, а также расширить срок службы используемого на станке металлорежущего инструмента.

Вертикальный фрезерный обрабатывающий центр с ЧПУ VL-10i оснащен направляющими качения по всем осям, а также высококачественными шарико-винтовыми парами увеличенного диаметра. Всё это позволяет станку переносить тяжёлые нагрузки в течении десятилетий. ШВП по всем осям присоединяются напрямую к сервоприводам станка. Помимо этого направляющие по всем осям оснащены системой преднатяжения. В станках используются прецизионные шарико-винтовые пары высочайшего класса C3.

Линейные направляющие станка расположены на увеличенной ширине, центр тяжести станка расположен как можно ниже. Всё это отлично сказывается на стабильности металлообрабатывающего процесса, что гарантирует высочайшее качество поверхности и точность ваших изделий.

Комплектующие

Название	Модель	Производитель	Кол-во
ЧПУ	0i-MF 10.4” LCD	FANUC (ЯПОНИЯ)	1
Серводвигатель ось X, Y	βis22/3000	FANUC (ЯПОНИЯ)	2
Серводвигатель ось Z	βis22/3000 BS	FANUC (ЯПОНИЯ)	1
Двигатель шпинделя	βiI12/10000rpm (12000rpm)	FANUC (ЯПОНИЯ)	1
ШВП ось X	40mm，P=12, C3	HIWIN (ТАЙВАНЬ)	1
ШВП ось Y	40mm，P=12, C3	HIWIN (ТАЙВАНЬ)	1
ШВП ось Z	40mm，P=12, C3	HIWIN (ТАЙВАНЬ)	1
Линейные направляющие ось X	Roller Type Linear Way RGH35	HIWIN (ТАЙВАНЬ)	6 блоков
Линейные направляющие ось Y	Roller Type Linear Way RGH45	HIWIN (ТАЙВАНЬ)	4 блока
Линейные направляющие ось Z	Roller Type Linear Way RGH45	HIWIN (ТАЙВАНЬ)	6 блоков
Шпиндель	BT-40	ROYAL (ТАЙВАНЬ)	1
Контрагайка	M30*1.5	YSK YSK (ТАЙВАНЬ)	6
Подшипники	30TAC	NTN NTN (ЯПОНИЯ)	15
Система автоматической смазки	YAC-B2	I-SHAW (ТАЙВАНЬ)	1
Ручной пульт	HPG111-1	CZ THREE(ТАЙВАНЬ)	1
Двигатель системы подачи охлаждающей жидкости	CH4V-30-TP/750W	ZHEHONG	1
Теплообменник	EA 2AR	POINT (ТАЙВАНЬ)	1
Система охлаждения шпинделя	CO4PTS	POINT (ТАЙВАНЬ)	1
Магазин инструмента Geneva Type ATC (16T)	BT40-16T	HYDEX (ТАЙВАНЬ)	1
Магазин инструмента Arm Type ATC (24T)	BT40-24T	DETA (ТАЙВАНЬ)	1

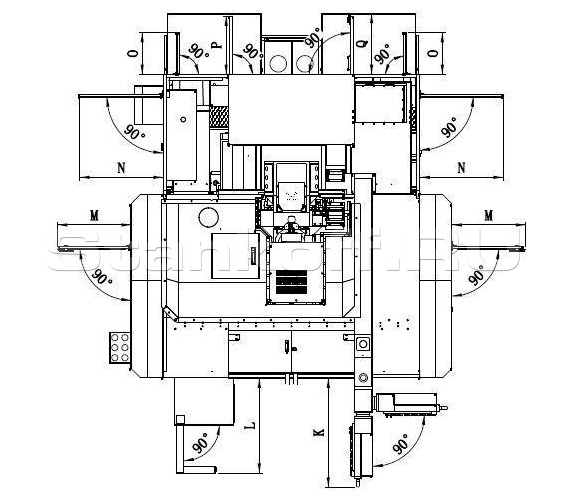

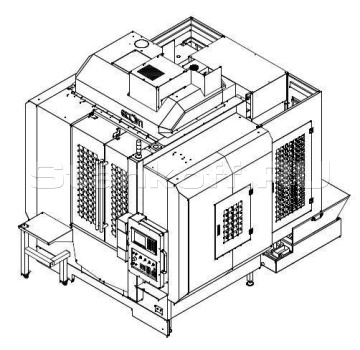

Габаритные размеры

N - 700, O - 350, M - 620, L - 800, K - 920, P - 490, Q - 515

A - 1380, B - 2710, C - 825, D - 1060, E - 825, R - 180, F - 1445, G - 825

G-825, H-2875, i-300

Дополнительные опции

TTC200 – контактный проводной датчик измерения инструмента (датчик, щуп, бронерукав, интерфейс встроен в датчик, ПО), аналог датчика TS27R Renishaw;
OPS-40 – комплект измерительной системы для контроля детали с оптической передачей сигнала (датчик OP400, конус, приемник, щуп, бронерукав, кронштейн крепления, ПО) аналог датчика OMP40 Renishaw.

Стандартная комплектация

Станок модели VL-10i
Система ЧПУ: Fanuc 0i-MF Р5 Plus (дисплей 10,4 дюймов);
Шпиндель (ремень): 10 000 об/мин, 11/15 кВт, BT40;
Полное ограждение рабочей зоны;
Магазин смены инструмента рычажного типа на 24 инструмента;
Кабинет электрошкафа с теплообменником;
Освещение рабочей зоны;
3-х цветная сигнальная лампа состояния станка;
Пистолеты подачи СОЖ и воздуха;
Обдув шпиндлея воздухом и сопла СОЖ;
Система автоматической смазки;
Интерфейсы Ethernet, USB, CF карта;
Пульт дистанционного управления (электронный маховичок);
Система автоматического выключения;
Установочные паластины;
Набор инструмента для установки станка;
Система смыва стружки;
Система масляного охлаждения шпинделя;
Маслоотделитель;
Стружечный конвейер цепного типа с тележкой;
Трансформатор;
Документация пользователя на русском языке.

Перемещения
Ось X, мм	1 000
Ось Y, мм	600
Ось Z, мм	560
Расстояние от центра шпинделя до колонны, мм	650
Расстояние от торца шпинделя до плоскости стола, мм	150 ~ 710
Класс точности ШВП	C3
Диаметр и шаг ШВП по осям Х, Y, Z	ø40 X 12P
Размер подшипника	30TAC62B
Направляющая (кол-во блоков) ось Х	RGH35 X 2 (6)
Направляющая (кол-во блоков) ось Y	RGH45 X 2 (4)
Направляющая (кол-во блоков) ось Z	RGH45 X 2 (6)
Стол
Размер стола (длина х ширина), мм	1 120 х 600
Т-образные пазы (ширина х количество х шаг), мм	5 х 18 x 100
Максимальная нагрузка на стол, кг	800
Подачи по осям
Скорость быстрых перемещений по осям X/Y/Z, м/мин	36 / 36 / 36
Скорость рабочих перемещений по осям X/Y/Z, м/мин	10 / 10 / 10
Магазин смены инструмента
Тип магазина и кол-во инструментов, шт	рычажного типа, 24 инстр.
Максимальный размер инструмента (диаметр х длина), мм	150 х 300 (78 х 300)
Максимальный вес инструмента, кг	8
Время смены инструмента, сек	2
Шпиндель
Конус	ВТ40
Мощность, кВт	11 / 15
Скорость вращения, об/мин	10 000
Тип привода	ремень
Двигатели
Серводвигатели по осям X/Y/Z, кВт	3 / 3 / 3
Мощность двигателя СОЖ, кВт	0,75
Мощность двигателя конвейера, кВт	1
Источник питания, кВА	25
Прочее
Точность позиционирования, мм	±0,005
Повторяемость, мм	±0,003
Размер дисплея оператора, дюйм	10,4
Давление воздуха, кг/см2	≥ 6,5
Габаритные размеры (Д х Ш х В), мм	2 850 x 2 960 x 2 850
Вес станка, кг	7 000
