Четырехсторонний станок VH-MB 521

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Али Шарафутдинов

+7 995 888-07-03

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с VH-MB 521

Технология отделки МДФ: как создаются погонажные изделия премиум-класса

Технология изготовления балясин: какие станки выбрать?

Изготовление клееных мебельных щитов: пошаговое руководство

Технология изготовления строительного клееного бруса

Технология изготовления лестницы: шаг за шагом

Технология производства шпонированных дверей

Читать все статьи

Четырехсторонний станок VH-MB 521 - это идеальное решение для обработки древесины, предлагающее непревзойденную производительность и точность. Он обладает прочной цельнолитой станиной и износостойким рабочим столом, а также высокоточными шпинделями, способными вращаться со скоростью до 6500 об/мин (опционально 9000 об/мин). Система подачи станка включает верхние рифленые ролики на входе, полиуретановые ролики на выходе, приводные и холостые ролики в столе, а также боковые прижимы, обеспечивая надежное и плавное движение материала. Система привода оснащена усиленными редукторами через карданные валы, а бесступенчатая регулировка скорости подачи с инвертором и электронным индикатором обеспечивает точное управление процессом. Станок также имеет двухконтурную регулировку пневматических прижимов, две панели управления, дополнительную кнопку "аварийный стоп" и электрокомпоненты Schneider Electrical для надежности и безопасности. Дополнительно, система смазки стола предназначена для работы со смолянистыми породами древесины.

Отличительные особенности

Цельнолитая станина и износостойкий рабочий стол;
Высокоточные шпиндели с частотой вращения 6500 об/мин (опция 9000 об/мин);
Система подачи – верхние рифленые ролики на входе, полиуретановые ролики на выходе, приводные и холостые ролики в столе, боковые прижимы;
Система привода – усиленные редукторы через карданные валы;
Бесступенчатая регулировка скорости подачи – инвертор с электронным индикатором;
Двухконтурная регулировка пневматических прижимов;
Две панели управления и дополнительная кнопка «аварийный стоп»;
Электрокомпоненты Schneider Electrical;
Система смазки стола для работы со смолянистыми породами древесины.

Конструктивные особенности

Станина

Цельнолитая чугунная станина обеспечивает максимальную стабильность и жесткость, препятствует возникновению вибрации, даже на самой высокой скорости подачи.

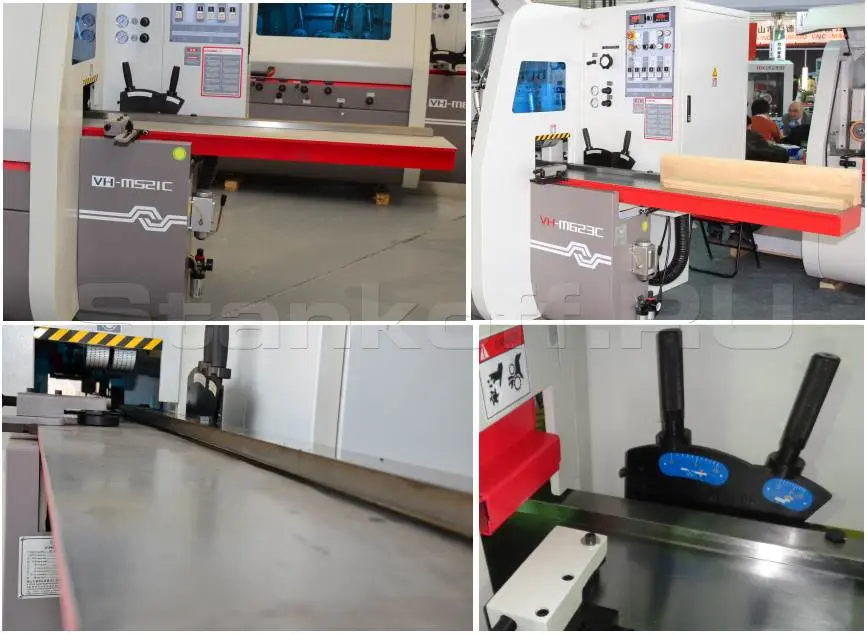

Рабочий стол

Подающий стол изготовлен из легированной стали, что значительно повышает ресурс станка и уменьшает трение между столом и заготовкой. Регулировка стола по вертикали и горизонтали осуществляется рычагами настройки.

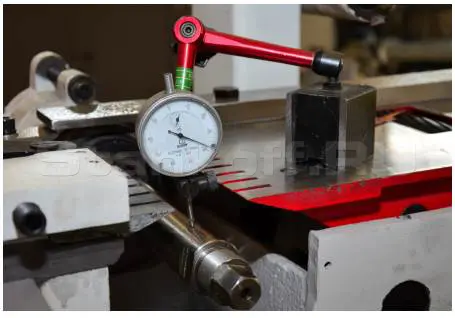

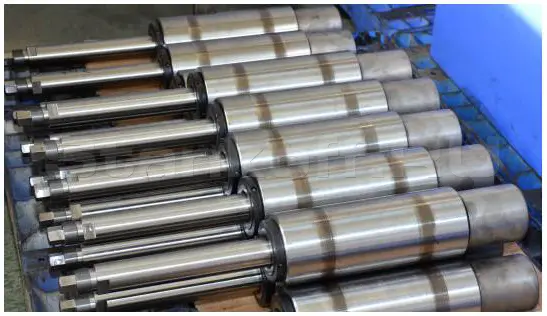

Шпиндели

Высокоточные шпиндели, прошедшие прецизионную обработку комплектуются подшипниками SKF, что позволяет получать безупречное качество строганой поверхности с точностью до 0,01 мм. Стандартная частота вращения шпинделя 6500 об/мин.
Шпиндели с частотой вращения 6500 об/мин комплектуются 3 подшипниками.
Шпиндели с частотой вращения 9000 об/мин комплектуются 4 подшипниками.

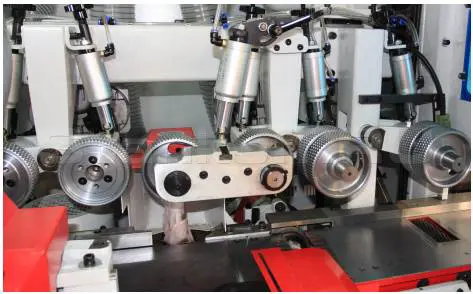

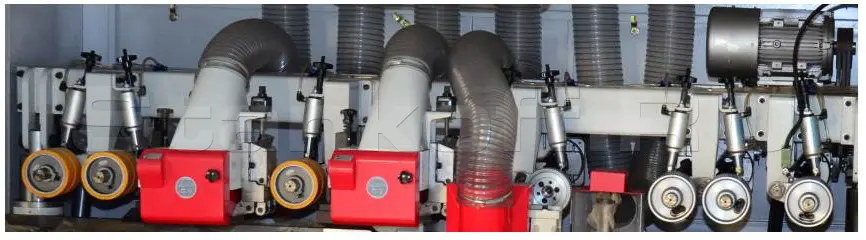

Система подачи

Механизм подачи состоит из верхних роликов и нижних роликов в столе:
• Рифленые ролики на входе и обрезиненных на выходе, приводятся в движение системой карданных приводов и редукторов. Рифленые ролики обеспечивают стабильную подачу (в том числе сырой древесины), обрезиненные ролики не оставят никаких следов даже на самых мягких породах древесины.
• Механизм подачи коротких заготовок позволяет работать с заготовками длиной 250 мм. Количество подающих групп может отличаться от фотографии, зависит от модификации станка.

Боковые прижимы

Боковые прижимы на входе в станок и напротив правого вертикального шпинделя фиксируют заготовку и препятствуют смещению.

Регулировка пневматических прижимов

Независимая регулировка усилия прижима пневматических подающих роликов расположена на правой стороне защитного кожуха станка.

Управление первой группой роликов

Станок оснащен дополнительным управлением первой группы роликов, что дает преимущество в работе с неровными заготовками.
Данная опция позволяет при заклинивании искривленных заготовок, поднять первую группу роликов, и извлечь деталь. При этом нет необходимости поднимать всю траверсу и после её перенастраивать, достаточно опустить первую группу роликов и продолжить работу. Это значительно сокращает время простоя, тем самым не влияет на снижение производительности.

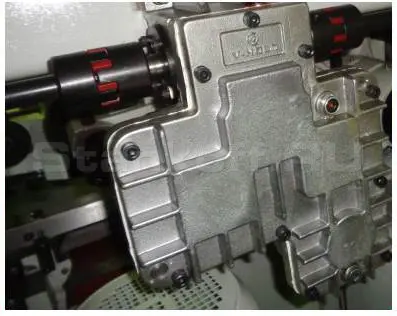

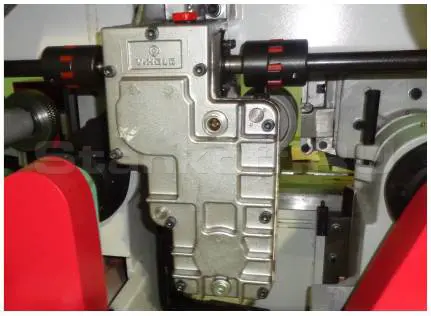

Редукторная система

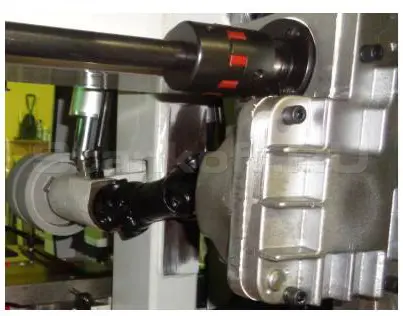

Усиленные редукторы через карданные валы обеспечивают стабильную подачу заготовки.

Настройка и управление

Для удобства оператора настройка всех шпинделей производятся с передней панели станка. Устройства управления станком выполнены в соответствие с новейшими требованиями по эргономике и безопасности.

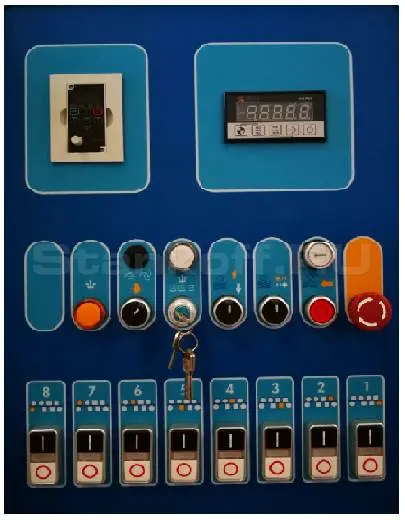

Панель управления

На пульте управления располагаются следующие органы управления: аварийный стоп, индикатор подъема траверсы, переключатель с самовозвратом подъема-опускания траверсы, кнопки включения/выключения подающих роликов (рабочий режим), кнопки включения/выключения вращения шпинделей, ручка подъема-опускания первых подающих рифленых роликов, ручка регулировки прижима подающих роликов, манометр, кнопка включения (без фиксации) реверсивного вращения подающих роликов (режим наладки), включение-выключение питания всех электродвигателей станка, регулировка скорости подачи заготовки, индикатор питания и другие. В зависимости от модели станка, пульт управления, может выглядеть по-другому и иметь другой состав кнопок управления.

Дополнительные органы управления

Для удобства оператора, на передней панели имеется дополнительный пульт управления станком.
Кнопка ”аварийный стоп.”
1) Переключатель с самовозвратом включения вращения подающих роликов (режим наладки).
2) Переключатель с самовозвратом подъема-опускания траверсы с подающими роликами.
На задней части станка, где располагается окно выхода, так же имеется кнопка «аварийный стоп».

Инверторная регулировка скорости подачи

Электронная система регулировки скорости при помощи частотного преобразователя дает возможность плавно регулировать скорость подачи заготовок в интервале возможных скоростей.

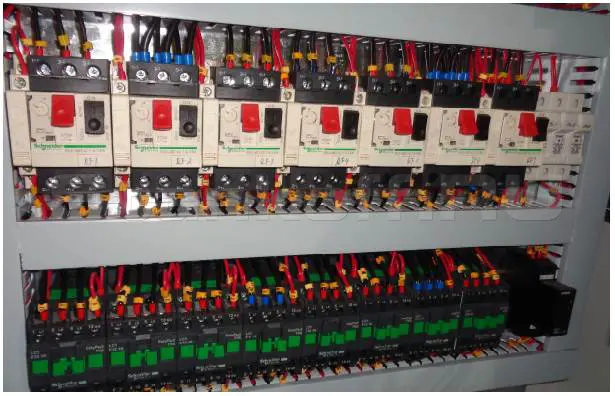

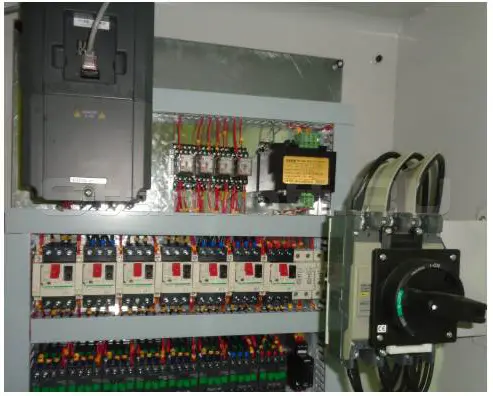

Шкаф управления

Электрокомпоненты Schneider Electrical

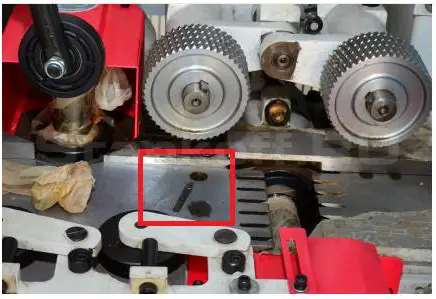

Смазка стола

Смазка подающего стола осуществляется встроенными насосом, способствует качественной работе со смолянистыми породами древесины.

Траверса и направляющие

Траверса, на которой крепятся верхние ролики подачи, изготовлена из цельного, закрытого профиля квадратного сечения. Перемещается траверса по двум направляющим, что гарантирует параллельность группы подающих механизмов относительно рабочего стола. Аналогичная система используется на станках WEINIG

Производитель: V-HOLD

Родина бренда: Китай

Количество шпинделей, шт.	5
Максимальная рабочая ширина, мм	25-210
Максимальная рабочая толщина, мм	8-140
Длина рабочего стола, мм	1970
Скорость подачи, м/мин	6-36
Посадочный диаметр шпинделя, мм	40
Частота вращения шпинделей, об/мин	6500
Мощность двигателей
Первый нижний шпиндель, кВт	5,5
Второй правый верт. шпиндель, кВт	5,5
Третий левый верт. шпиндель, кВт	5,5
Четвертый верхний шпиндель, кВт	7,5
Пятый нижний шпиндель (5 шпиндельная комплектация), кВт	7,5
Пятый верхний шпиндель (6 шпиндельная комплектация), кВт	-
Шестой нижний шпиндель	-
Подъемный агрегат, кВт	0,55
Подающий агрегат, кВт	4
Суммарная мощность, кВт	36,05
Диаметр шпинделей
Первый нижний шпиндель, мм	125
Второй правый верт. шпиндель, мм	125-180
Третий левый верт. шпиндель, мм	125-180
Четвертый верхний шпиндель, мм	125-180
Пятый нижний шпиндель (5 шпиндельная модификация), мм	125-200
Пятый верхний шпиндель (6 шпиндельная модификация), мм	-
Шестой нижний шпиндель	-
Давление воздуха, мПа	0,6
Диаметр подающего ролика, мм	140
Диаметр стружкоотвода, мм	140
Габаритные размеры (ДхШхВ), мм	3800х1620х1850
Вес, кг	2850
