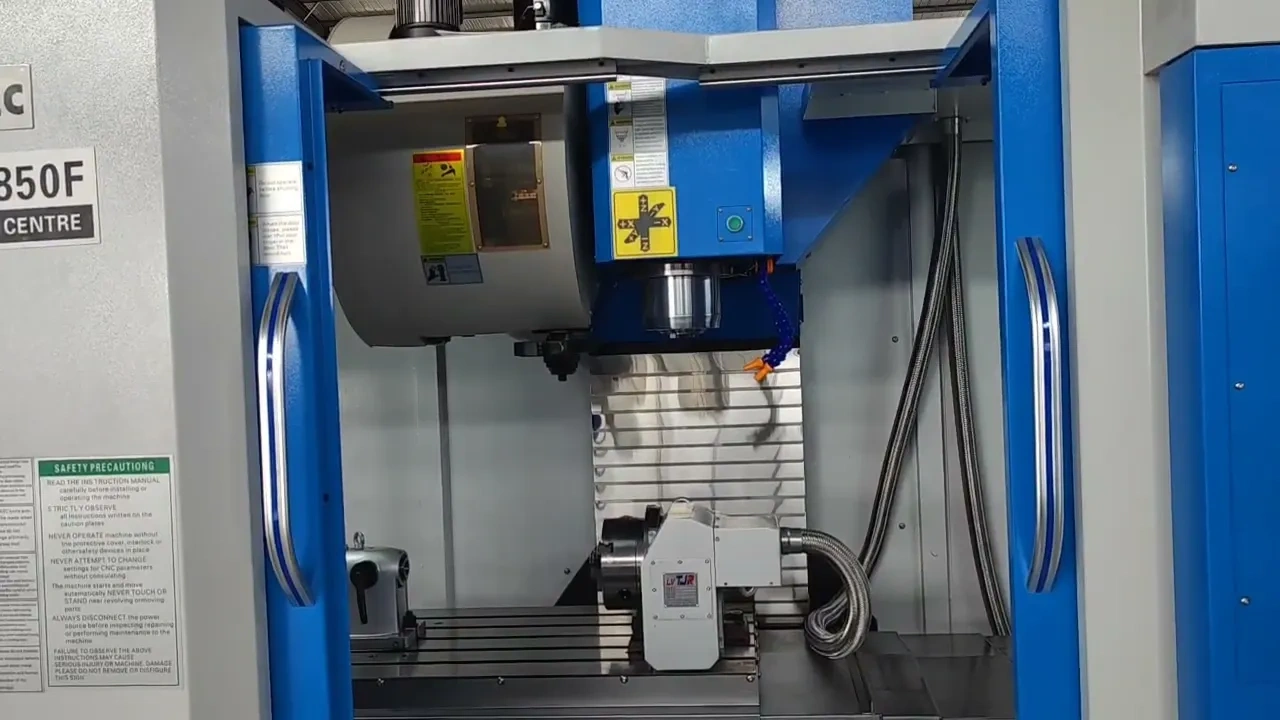

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F-X

Name: Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F-X
Brand: MetalTec
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Ильнур Сафин

+7 995 888-07-15

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с TOPMILL 1360F-X

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

Лизинг от 8% на металлообрабатывающее оборудование

7 мифов об обработке на станках с ЧПУ

8 секретов идеальной обработки деталей на станке с ЧПУ

Всё что нужно знать об обработке меди на станках с ЧПУ

Контроль качества обработки на станках с ЧПУ: 9 наиболее важных аспектов

Читать все статьи

Вертикальные многоцелевые обрабатывающие центры TOPMILL 1360F предназначены для высокоточной обработки металла, для производства деталей и узлов машин и механизмов, пресс-форм и т.д. Такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей, обработка наклонных поверхностей.

Комплектация

№	Наименование	Спецификация	Информация
1	Шпиндель	BT40	POSA VOLIS (Тайвань)
2	Магазин автосмены инструмента	BT40-24T	OKADA(Тайвань)
3	ШВП по оси Х/Y/Z	P4	HIWIN (Тайвань)
4	Подшипник винтовой		NSK/FAG (Япония)
5	Насос-кулант		Китай
6	Автоматическая система смазки		Китай
7	Пневмосистема		AirTac (Тайвань)
8	Линейные направляющиеквадратного сечения по осям Х/Y/Z	45mm	HIWIN (Тайвань)
9	Поворотный стол (4 ось) с задней бабкой	250 мм	TJR (Тайвань)
10*	2 координатный поворотный / наклонный стол	255 мм	TJR (Тайвань)

* – комплектации с 5 осями.

Конструктивные особенности

Цельнолитая массивная станина

Станина станка отливается из высокопрочного сплава чугуна марки Mehanite. Отсутствие вибраций при обработке, жесткость и стабильность конструкции, обеспечивают высокое качество обработки и получаемых изделий. Для снятия напряжения металла, станины проходят обжиг. Основание колонны увеличено, благодаря чему конструкция имеет практически неограниченный запас прочности.

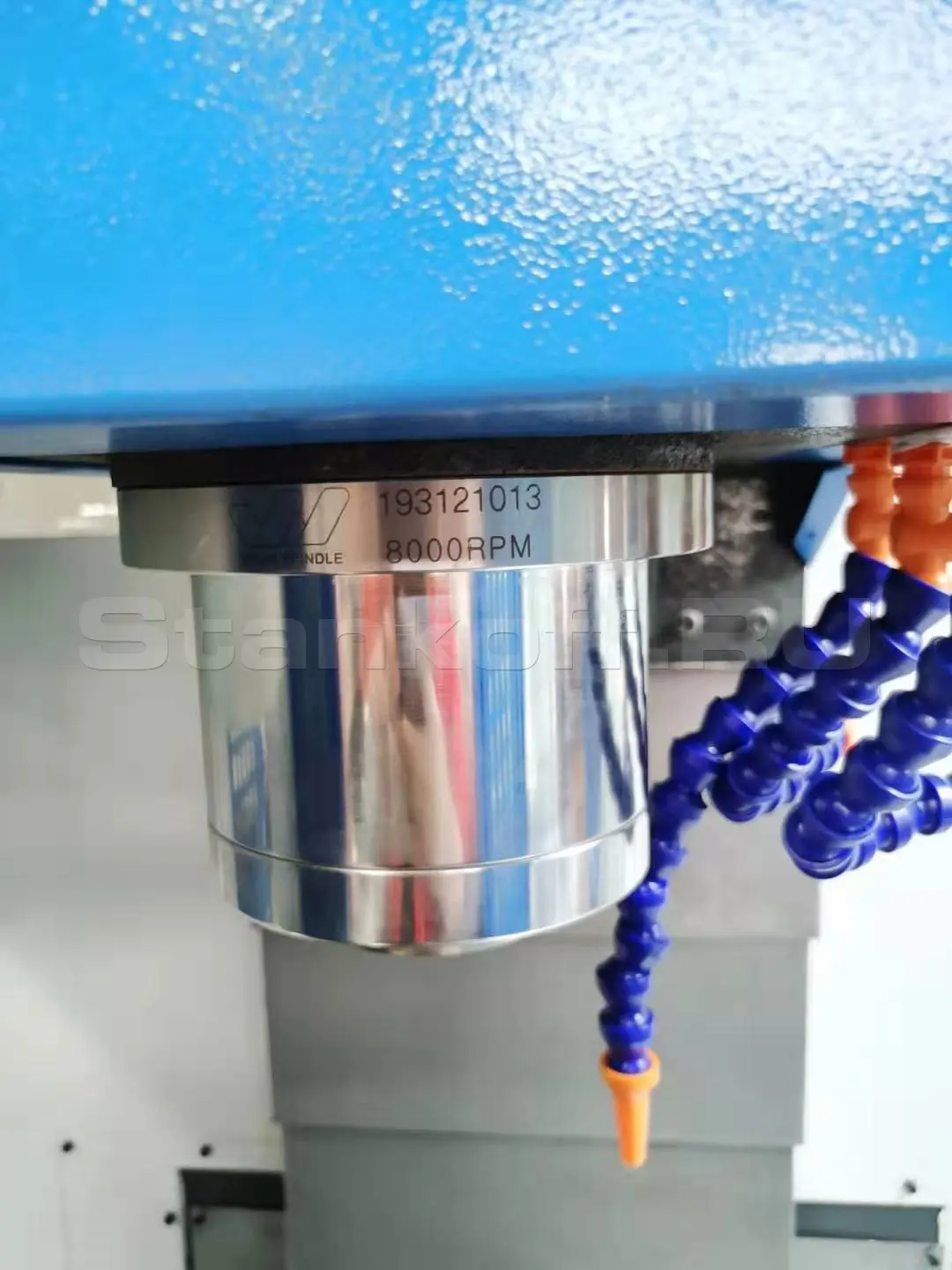

Промышленный электрошпиндель Volis (Тайвань)

Вертикальный обрабатывающий центр с ЧПУ MetalTec TOPMILL 1360F, укомплектован высокоточным электрошпинеделем ведущего мирового производителя – Danquan Precision Machinery Co., Ltd (Тайвань). Сборка шпинделей VOLIS - осуществляется при непрерывном контроле всех этапов производства службой качества. Точное соблюдение всех производственных нормативов, позволило компании заработать репутацию поставщика оборудования наивысшего качества. Высокая точность и жесткость достигаются благодаря высокоточным подшипникам P4. Благодаря заводской балансировке на высокопрецизионном оборудовании, шпиндели VOLIS превосходят своих аналогов по мощностным параметрам, точности, ресурсу и качеству.

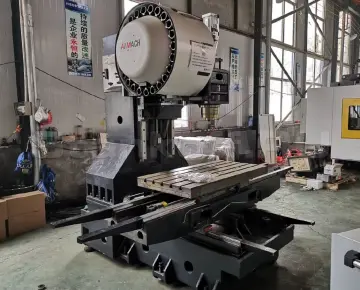

Магазин автоматической смены инструмента на 24 единицы (Тайвань)

Смена инструмента происходит автоматически, по заданной оператором программе очередности. Очередность смены, и номер ячейки инструмента, устанавливаются оператором в зависимости от обрабатываемой заготовки и программы обработки.

Система управления FANUC 0i MF PLUS

Обработка с поддержкой до 4-ти осей (токарная обработка, фрезерная обработка на обрабатывающих центрах с ЧПУ, а также токарные обрабатывающие центры без оси Y). Благодаря функции Advanced Surface в сочетании с высоко динамичными приводами идеально подходит для обработки пресс-форм и штампов.
Auto Servo Tuning (AST). Легкая и быстрая оптимизация системы на станках, которые имеют высокие требования к динамике и точности при обработке штампов и пресс-форм. Функция мгновенного снятия момента с вала двигателя для обеспечения безопасности при аварийных ситуаций - Safe Torque Off (STO). Обратная связь по положению.

Цифровые серводвигатели и драйверы FANUC

Установленные на осях перемещения серводвигатели FANUC, имеют оптимальную совместимость с управляющим ПО, что дает непревзойденное быстродействие и отсутствие десинхронизации в работе программного обеспечения, частотных преобразователей и серводвигателей.

Линейные направляющие HIWIN (Тайвань)

Высокая технологичность. Продолжительный период эксплуатации. Высокие скорости перемещения. Высокая несущая способность. Простота смазки и взаимозаменяемость.

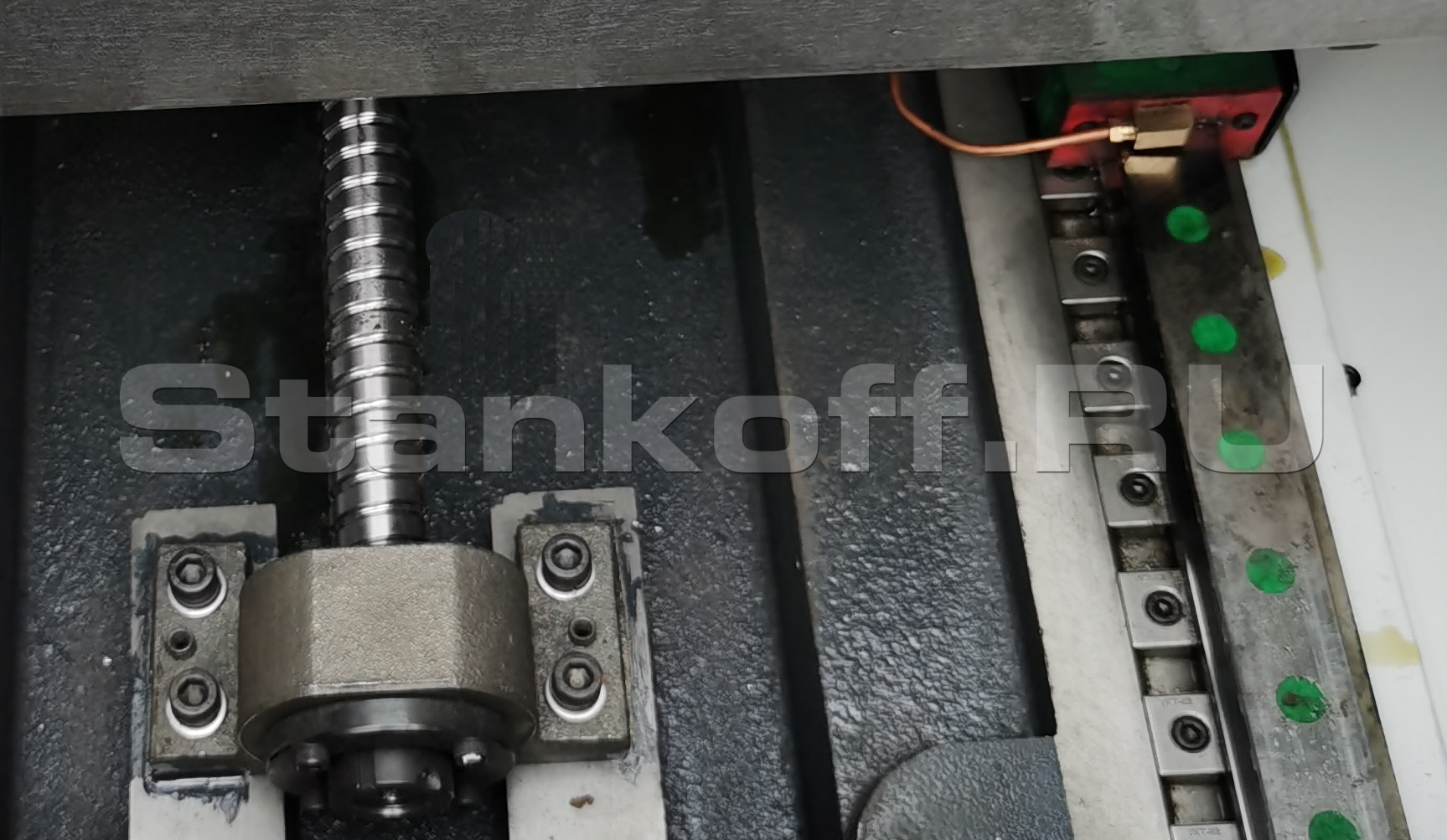

Шарико-винтовые передачи HIWIN

Представляют собой модули преобразования крутящего момента двигателя в перемещение закрепленного на винте рабочего компонента станка. ШВП состоят из несущего винта, гайки-блока с обоймой шариков а также механизма циркуляции шариков внутри гайки-блока. Шарико-винтовые передачи HIWIN используются в качестве передач перемещения по всем 3 осям (X / Y / Z). Превосходное качество производимых компонентов, позволяют добиться высочайших технических показателей точности, надежности и жесткости.

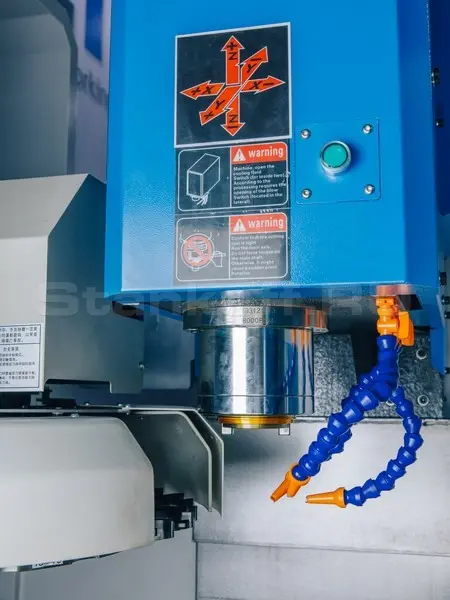

Система подачи СОЖ в зону резания

Предназначена для охлаждения инструмента во время обработки.

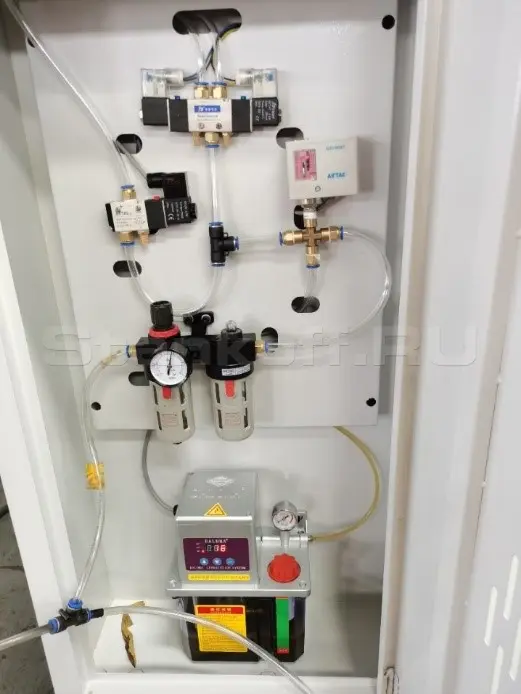

Автоматическая система смазки

Обеспечивает бесперебойную своевременную смазку узлов станка – ШВП и направляющих.

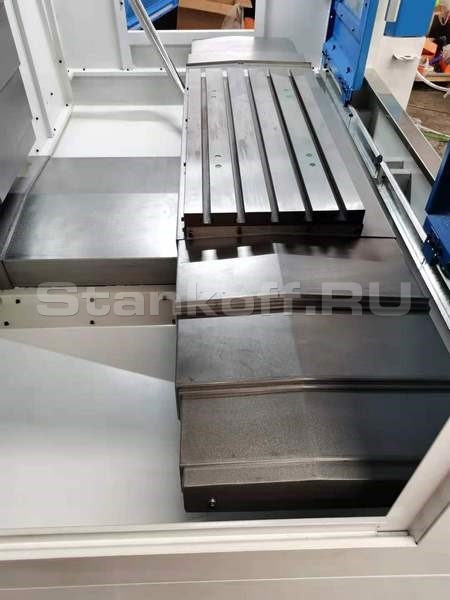

Телескопические защитные кожухи

Направляющие качения надежно защищены от воздействия СОЖ и стружки телескопическими защитами, что позволяет значительно снизить механические воздействия и увеличить срок службы. Таким образом станок сохраняет заявленные заводом характеристики при самых тяжелых условиях эксплуатации.

4 Ось (поворотный стол ф250 мм с задней бабкой)

Станок оснащен поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

Дополнительные опции

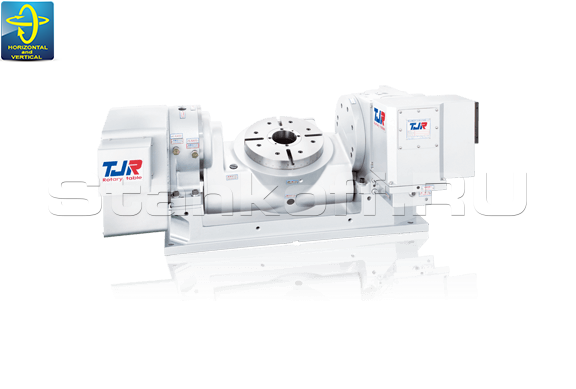

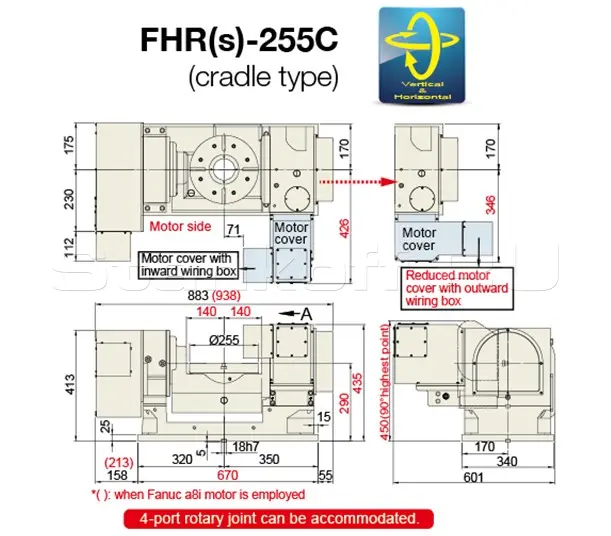

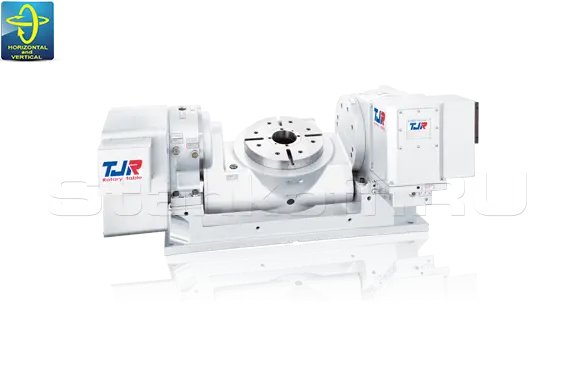

5 Ось (поворотный 2 координатный наклонный стол ф250)

Станок оснащается поворотным столом диаметром 250 мм, что позволяет производить обработку сложных деталей с меньшим количеством «переустановки» деталей.
Поворотный стол оборудован 3-х кулачковым патроном, так же в комплект входит ручная задняя бабка.

Производитель: MetalTec

Родина бренда: Китай

Основные параметры
Размеры рабочего стола, мм	1300×600
Наибольшая нагрузка на стол, кг	800
T-пазы стола, мм	18x100x5
Перемещение по оси X, мм	1100
Перемещение по оси Y, мм	600
Перемещение по оси Z, мм	600
Расстояние от торца шпинделя до поверхности рабочего стола, мм	150-800
Расстояние от шпинделя до колонны, мм	700
Направляющие перемещения, X/Y/Z/	Линейные направляющие (С3)
Шарико-винтовые пары, X/Y/Z/	Класс точности P4
Шпиндель VOLIS (Тайвань) – прямой привод
Обороты шпинделя, об/мин^-1	12 000
Охлаждение шпинделя	масляное
Мощность электродвигателя главного привода (пост. / 30 мин.), кВт	11 / 15
Инструментальная система OKADA (Тайвань)
Тип хвостовика инструмента	ВТ40
Емкость магазина инструмента	24
Максимальный вес устанавливаемого инструмента, кг	8
Максимальный диаметр устанавливаемого инструмента, мм	100
Максимальная длина устанавливаемого инструмента, мм	300
Скорость перемещений
Быстрые перемещения по осям Х / Y / Z, мм/мин	24000/24000/20000
Скорость обработки, мм/мин	1-12000
Точность
Точность позиционирования, мм	± 0,005/300 мм
Повторяемость, мм	± 0,003/300 мм
Энергопотребление
Напряжение, В / Частота, Гц	380 ± 10% / 50± 10%
Общая установленная мощность, кВт	20
Пневмосистема
Давление воздуха, МПа	0,6
Габаритные размеры:
Длина, мм	3300
Ширина, мм	3200
Высота, мм	3300
Вес, кг	6500
