Портальный обрабатывающий центр KPM 1525

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Данил Киряшин

Хотите мы Вам перезвоним? Да

Выполненные проекты и статьи, связанные с KPM 1525

Портально-фрезерный станок с числовым программным управлением KPM 1525 предназначен для черновой и чистовой обработки крупногабаритных изделий из черных, цветных металлов и легированных сталей. Предназначены для фрезерования, сверления, развертывания, нарезания резьбы.

Область применения

  • машиностроительная;
  • станкостроительная;
  • авиационная;
  • оборонная промышленость;
  • автомобильная промышленность;
  • металлургия.

Отличительные особенности

  • Портально-фрезерные станки относятся к станкам тяжелого класса. Особенностью данного типа станка является двухстоечная рамная конструкция. Станки обладают высоким быстродействием в работе, мощным приводом главного движения и подач, способны в течение всего срока эксплуатации выдерживать высокие динамические нагрузки и сохранять высокую точность и надежность;
  • Портальная конструкция состоит их двух колонн, на которых зафиксирована горизонтальная балка с направляющими, по которой двигается шпиндель. Такая конструкция станка позволяет обрабатывать крупногабаритные заготовки, обеспечивает дополнительную жесткость, точность и долговечность конструкции;
  • Станина является массивной конструкцией из модифицированного чугуна. Для достижения наилучшей точности поверхностей и жесткости всей конструкции стыкующиеся поверхности основания станины, колонн и портала шабрятся вручную;
  • В системе перемещения осей X и Y применяются линейные направляющие роликового типа HIWIN, которые выдерживают большую нагрузку, имеют высокие динамические характеристики и низкий коэффициент трения (0,003 ~ 0,005) Линейные направляющие и ШВП осей Х и Y защищены от СОЖ, грязи и стружки телескопическими кожухами;
  • На станке используется шпиндельный узел высокой жесткости. Охлаждение шпинделя происходит с помощью масляного охлаждения и терморегуляции, которая отводит тепло от шпинделя, обеспечивая стабильную температуру внутри станка, и повышает термостабильность, тем самым достигаются высокие показатели по точности обработки.

Диаграмма крутящего момента и мощности шпинделя

Конструктивные особенности


Станина

Основание станка выполнено из цельнолитой трапеция образной станины высокой прочности. Тело станка спроектировано с использованием анализа метода конечных элементов, обеспечивая необходимую стабильность динамической жёсткости и точности.
Высокая жесткость и твердость достигается заполнением узлов станка виброгасящим материалом и дополнительными ребрами жесткости.

Колонна

Колонна является цельнолитой и представляет собой интегральную конструкцию с ребрами жесткости, что обеспечивает жесткость и стабильный процесс обработки на всей высоте оси Z.

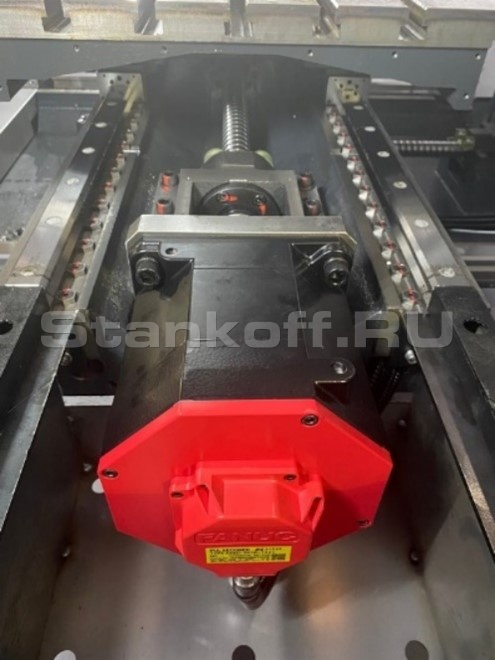

Двигатель по оси X

По оси X установлен редуктор для увеличения крутящего момента перемещения стола.

ШВП производства PMI/HIWIN (Тайвань)

Каждая сторона шарико-винтовой передачи имеет 6 подшипников, ее конструкция с предварительным натяжением снижает тепловую деформацию.
По осям X,Y,Z используются ШВП, обеспечивающие высокую точность и стабильность вращения, обладающие высокой эффективностью и надежностью. Скорость перемещения станка достигает 20 м/мин., сокращая время обработки.
Шариковый винт имеет функцию автоматической смазки, что повышает надежность станка и его срок эксплуатации.

Направляющие производства PMI/HIWIN (Тайвань)

По осям X,Y установлены роликовые линейные направляющие качения.
Прямые роликовые направляющие оснащены сепараторами, повышающими срок службы в 2-4 раза и увеличивающими нагрузку.
Роликовые направляющие имеют функцию автоматической смазки, что обеспечивает высокие показатели точности и плавности хода.

Шпиндель

Шпиндель производства компании ROYAL или VYU CHENG (Тайвань), характеризуется высокой точностью и повышенной жесткостью. В шпиндельном блоке устанавливаются эксклюзивные подшипники класса P4 (в передней опоре - 3 подшипника, в задней опоре 2 подшипника), а сборка всего комплекта шпинделя выполняется при постоянной температуре. Передача крутящего момента происходит за счет ременной передачи. Крутящий момент достигает 70 / 95,5 Нм (постоянный/ пиковый). Для шпинделя предусмотрена бесступенчатая регулировка скорости вращения в его диапазоне скоростей. С помощью встроенного датчика положения шпиндель может выполнять свою ориентацию и функцию жесткого нарезания резьбы.

Система ЧПУ FANUC PLUS 0i-MF (5)

В базовой комплектации устанавливается обновлённая система ЧПУ FANUC PLUS 0i-MF (5), LCD монитор 10,4 дюймов c manual guide на русском языке.
Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
• Интерфейс на русском языке;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
• Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
• Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.

Приводы подач по осям X/Y/Z

На станках серии KVL установлены оригинальные приводы подач от производителя FANUC (Япония), что обеспечивает высокую надежность, скорость и плавность перемещений.

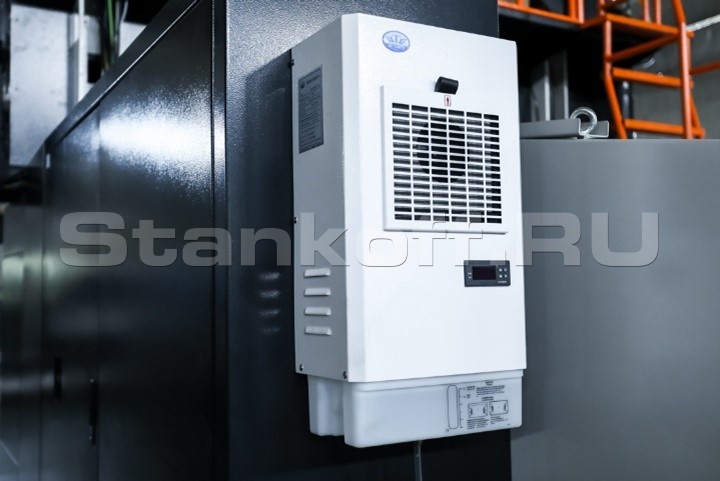

Теплообменник электрошкафа

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Электрокомпоненты Omron/Schneider

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Omron и Schneider.

Маховик перемещений по осям

Поворотная стойка системы ЧПУ FANUC оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

Сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

Освещение рабочей зоны

Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации

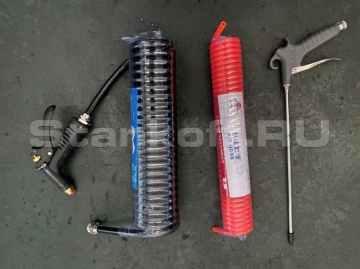

Пистолет обдува воздухом и СОЖ

Пистолет для обдува рабочей зоны сжатым воздухом и СОЖ облегчает удаление стружки с заготовки и уборки рабочей зоны станка.

Сепаратор СОЖ дискового типа

Сепаратор СОЖ предназначен для удаления масляных загрязнений из охлаждающей жидкости, что повышает эксплуатационные свойства СОЖ.

Масляное охлаждение шпинделя

Система масляного охлаждения с динамическим контролем температуры предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок его службы. Особенно важно при обработке алюминия и легких сплавов на высоких оборотах шпинделя длительное время, где нужно обеспечить максимальный отвод тепла от подшипников шпинделя.

Стандартная комплектация

  • Система ЧПУ FANUC 0i MF Plus;
  • Шпиндель ВТ-50 производства Тайвань, 6 000 об/мин, мощность главного двигателя 15/18,5 кВт, привод ремень, главный двигатель FANUC;
  • Функция AICC1;
  • Привода по осям X/Y/Z FANUC;
  • Масляное охлаждение;
  • Обдув конуса шпинделя при смене инструмента;
  • Автоматическая система смены инструмента на 24 позиции (Тайвань);
  • Роликовые направляющие по осям X/Y/Z (Тайвань);
  • ШВП по осям X/Y/Z (Тайвань);
  • Редуктор по оси X (Тайвань);
  • Автоматическая система смазки направляющих и ШВП;
  • Противовес по оси Z (Тайвань);
  • Полузакрытая зона обработки кабинетного типа;
  • Защита направляющих по осям X/Y/Z;
  • Система подачи СОЖ в зону резания;
  • Пистолет для обдува воздухом рабочей зоны;
  • Транспортер для удаления стружки ленточного типа (2 шнека внутри рабочей зоны станка) с тележкой;
  • Маховик перемещения по осям;
  • Пневмосистема;
  • Трансформатор;
  • Сепаратор СОЖ дискового типа;
  • Рабочее освещение и лампа индикации состояния станка;
  • Электрошкаф с теплообменником;
  • Электрокомпоненты SCHNEIDER (Франция);
  • Инструмент для обслуживания станка;
  • Руководство по эксплуатации на русском языке.
Рабочая зона
Размеры рабочего стола, мм 1500x2500
Наибольшая нагрузка на стол, кг 4000
T-пазы стола 7x22x160
Перемещение по оси X, мм 2 600
Перемещение по оси Y, мм 1650
Перемещение по оси Z, мм 800
Расстояние от торца шпинделя до поверхности рабочего стола, мм 160-960
Расстояние между колоннами, мм 1650
Шпиндель
Максимальные обороты шпинделя, Мин-1 6000
Мощность электродвигателя главного привода (пост./30 мин.), кВт 15 / 18,5
Направляющие и ШВП
Тип направляющих по осям X/Y, тип Роликовые
Тип направляющих по оси Z, тип Скольжения
Ширина направляющих по осям X/Y, мм 45 / 45
Количество направляющих по осям X/Y, шт. 2 / 2
Диаметр и шаг ШВП, мм х мм Ø63 х 16 – по оси Х
Ø50 х 16 – по оси Y
Ø50 х 16 – по оси Z
Инструментальная система
Тип хвостовика инструмента, тип ВТ-50
Емкость магазина инструмента, шт. 24 (тип рука)
Время смены инструмента, сек 3,0
Максимальный диаметр инструмента (без инструмента в соседних позициях), мм Ø 110 (Ø 220)
Максимальная длина инструмента, мм 350
Максимальная масса инструмента, кг 18
Скорость перемещений
Быстрые перемещения по осям Х/Y/Z, м/мин 10 / 10 / 10
Рабочая подача по осям Х/Y/Z, м/мин 10
Точность
Точность позиционирования по осям X/Y/Z, мм ±0,03
Повторяемость по осям X/Y/Z, мм ±0,018
Энергопотребление
Напряжение, В х Гц 380 х 50
Прочие характеристики
Максимальная потребляемая мощность станка, кВА 60
Давление воздуха, бар 6
Габаритные размеры
Длина х Ширина х Высота (c транспортером стружки), мм 7900 х 5800 x5100
Масса, кг 24000
