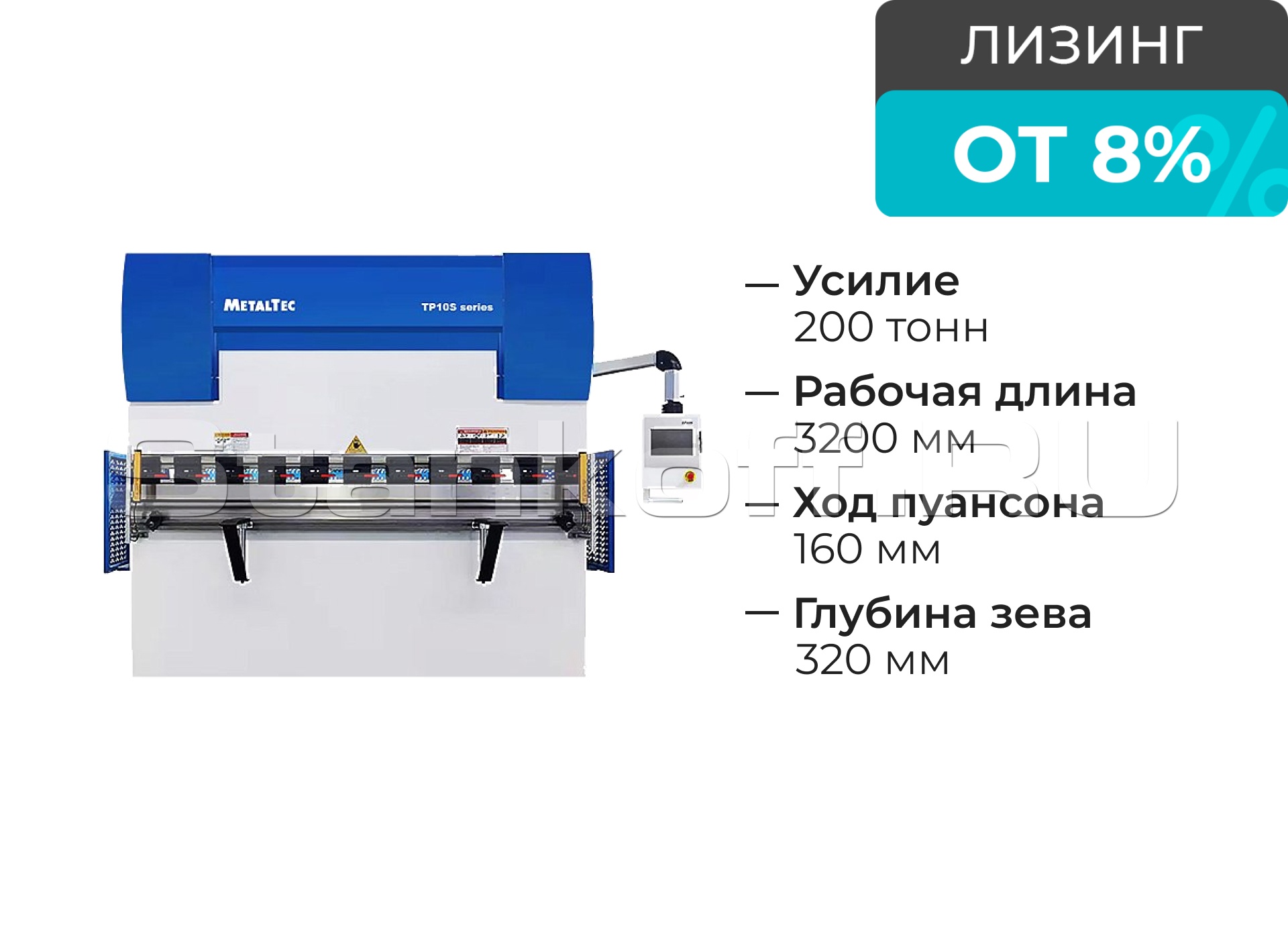

Листогибочный 2-осевой гидравлический пресс HBM 200/3200С TP10S

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с HBM 200/3200С TP10S

Топ-6 станков для повышения эффективности металлообрабатывающего цеха

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

HBM 160/3200С TP10S в Казани

Листогибочные прессы — высокая производительность и повторяемость!

Лизинг от 8% на металлообрабатывающее оборудование

HBM 30/1600C TP10S в Ижевске

Читать все статьи

Сопутствующие товары

Матрицы для прессов

Подложки для листогибочных прессов

Пуансоны для прессов

Особенности

Система управления TP10S (2 осевой с ЧПУ)

Современная система управления с ЧПУ TP10S позволяет осуществлять контроль 2 осей листогибочных гидравлических прессов. При этом, поддержка работы с серводвигателем оси Х, позволяет корректировать и осущетсвлять точную настройку на необходимые размеры гиба. Дисплей имеет сенсорную панель для простоты и удобства управления, а также интуитивный функционал заимствованный у Европейских лидеров в сфере производства программного обеспечения для листогибочных гидравлических прессов.

Гидравлическая помпа SUNNY (США)

Обеспечивает надёжную работу гидравлической системы, за счет высоких эксплуатационных показателей и признанной мировыми производителями надежности.

Контроль положения верхней балки и балки заднего упора

Точное срабатывание и высокая отзывчивость. Нет необходимости постоянной корректировки. Автоматически корректируется с помощью серводвигателей и энкодеров.

Электрокомпоненты SCHNEIDER (ФРАНЦИЯ)

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

Главный двигатель SIEMENS (ГЕРМАНИЯ)

Серия SIEMENS BEIDE - это высокоэффективный двигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB на дочернем предприятии Siemens Standard Motors Ltd. (SSML).

Гидравлические цилиндры

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

Высокоточные задние упоры (сервоприводы)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад, осуществляется с помощью серводвигателя. Это обеспечивает наилучшую точность и скорость перемещения. Блок задних упоров с приводом ШВП - HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования. Для удобства, станки начиная от 63 тонны оснащены 3 упорами, а не 2-умя как на большинстве аналогичных моделей конкурентов.

Ручная регулировка балки задних упоров по высоте (ось R)

Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

Быстросменный инструмент тип PROMECAM

Станок оснащен быстросменной системой фиксации инструмента. Наиболее подходит при гибке небольших заготовок сложной формы, с одновременной установкой нескольких разных сегментов пуансонов.

Гидравлическая система BOSCH-REXROTH (ГЕРМАНИЯ)

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

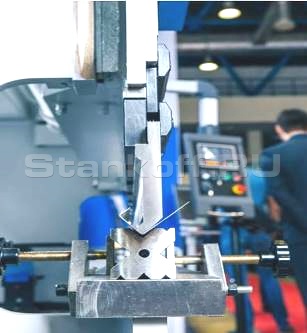

Гибочный инструмент

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.
Матрица V образная многоручьевая, для гиба разных толщин металла. Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.

Компенсация прогиба (ручная)

Система компенсации прогиба (Бомбирование) – механизм компенсирующий прогиб балки, а в следствии и нарушения угла гиба заготовки. Прогиб появляется в момент давления балки на лист, усилием развиваемым гидравлическими цилиндрами.
Необходимость применения систем компенсации прогиба важна, учитывая, что гибочные балки зафиксированы к станине по краям, и в процессе гиба, испытывают упругую деформацию в центральной части. В этом случае длинные детали сгибаются неравномерно. Посередине угол гиба получается меньше, чем по краям. На листогибочном гидравлическом прессе MetalTec, установлена ручная система компенсации прогиба, позволяющая предотвратить или частично/полностью компенсировать прогиб балки, тем самым получить качественный гиб с постоянным углом по всей длине.

*Станки с длиной гиба 3200 мм

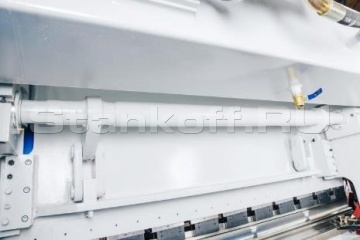

Синхронизация гидроциллиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

ЧПУ система управления TP10S

TP10S — это мощная и производительная система управления, специально разработанная для листогибочных гидравлических прессов с ЧПУ, с поддержкой управления 2 осевой обработки.

Простота, удобство и функциональность, главные преимущества, благодаря которым система управления с ЧПУ TP10S прочно занимает лидирующие позиции среди аналогов:

7-дюймовый цветной сенсорный TFT-экран и высокая контрастность.
Простые и информативные диалоговые страницы программирования, большие клавиши, простота и легкость в эксплуатации.
Более быстрая и надежная связь CAN между контроллером и приводами.
Полное программирование для эффективного массового производства с несколькими изгибами и высокая точность повторяемости.
Интерактивный дисплей и система оповещения об ошибках и авариях.
Автоматический расчет угла и длины функций изгиба. Достаточно установить угол гиба, система. автоматически рассчитает глубину опускания слайдера.
Конфигурируемое перемещение заднего упора в процессе гибки.
Удобное графическое управление инструментами контроллера.
Высокая надежность и защита от ошибок оператора.
Таблица конфигурации для настройки последовательности клапанов.
Программное ограничение хода.

Отличительные особенности

Поддержка управления сервоприводами по 2 осям.
Сенсорный экран с цветным дисплеем высокой четкости.
Программирование угла, система автоматически рассчитывает глубину гиба.
Возможность гибки радиусных деталей.
Управление положением слайдера (верхней балки).
Управление положением заднего упора.
Установка времени удержания давления.
Тип таблицы или тип меню - два интерфейса программирования для удобства.
Доступно сохранение 16 программ, каждая программа 25 рабочих шагов.
Поддержка USB-копирования пользовательской программы и параметров пресс-формы.
Внесение параметров гибочного инструмента.

Меры безопасности при работе

Рассчет усилия на длину гиба заготовки - 1 метр

Производитель: MetalTec

Родина бренда: Китай

Усилие, Т		200
Длина гиба, мм		3200
Расстояние между колоннами, мм*		2600
Глубина зева, мм*		320
Ход пуансона, мм*		160
Высота раскрытия, мм*		440
Ход заднего упора, мм*		600
Скорость	Скорость подачи, мм/с	120
	Рабочая скорость, мм/с	8,5
	Скорость возврата, мм/с	90
Главный двигатель	Модель	Y160L-4B5
	Мощность, кВт	15
	Обороты, об/мин	1440
Габаритные размеры*, мм
Длина		3300
Ширина		2100
Высота		2800
Масса, кг		11000
*Некоторые параметры могут быть изменены заводом-производителем (без изменения свойств оборудования), в следствие постоянной модернизации оборудования и оптимизации производственного цикла.
