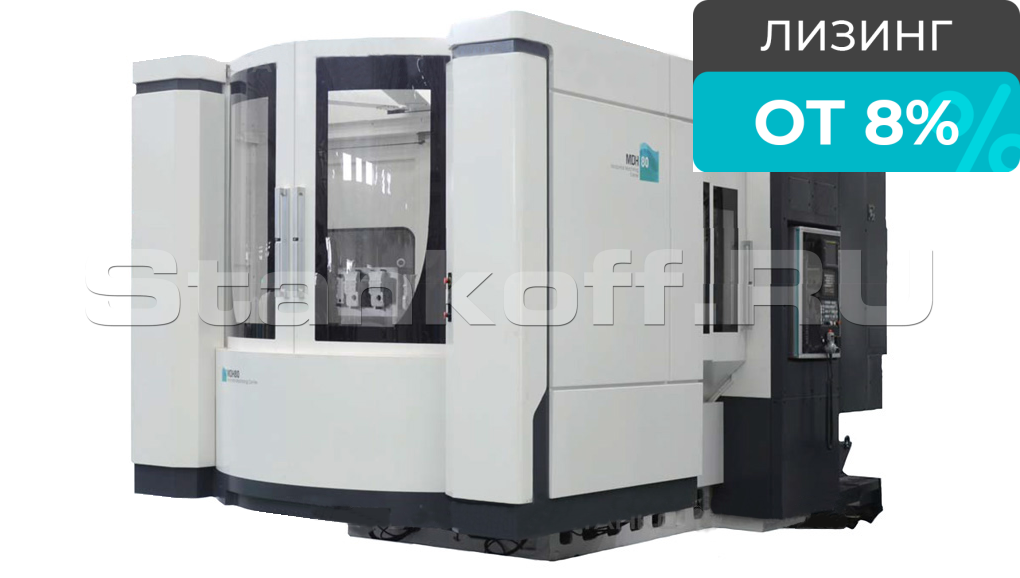

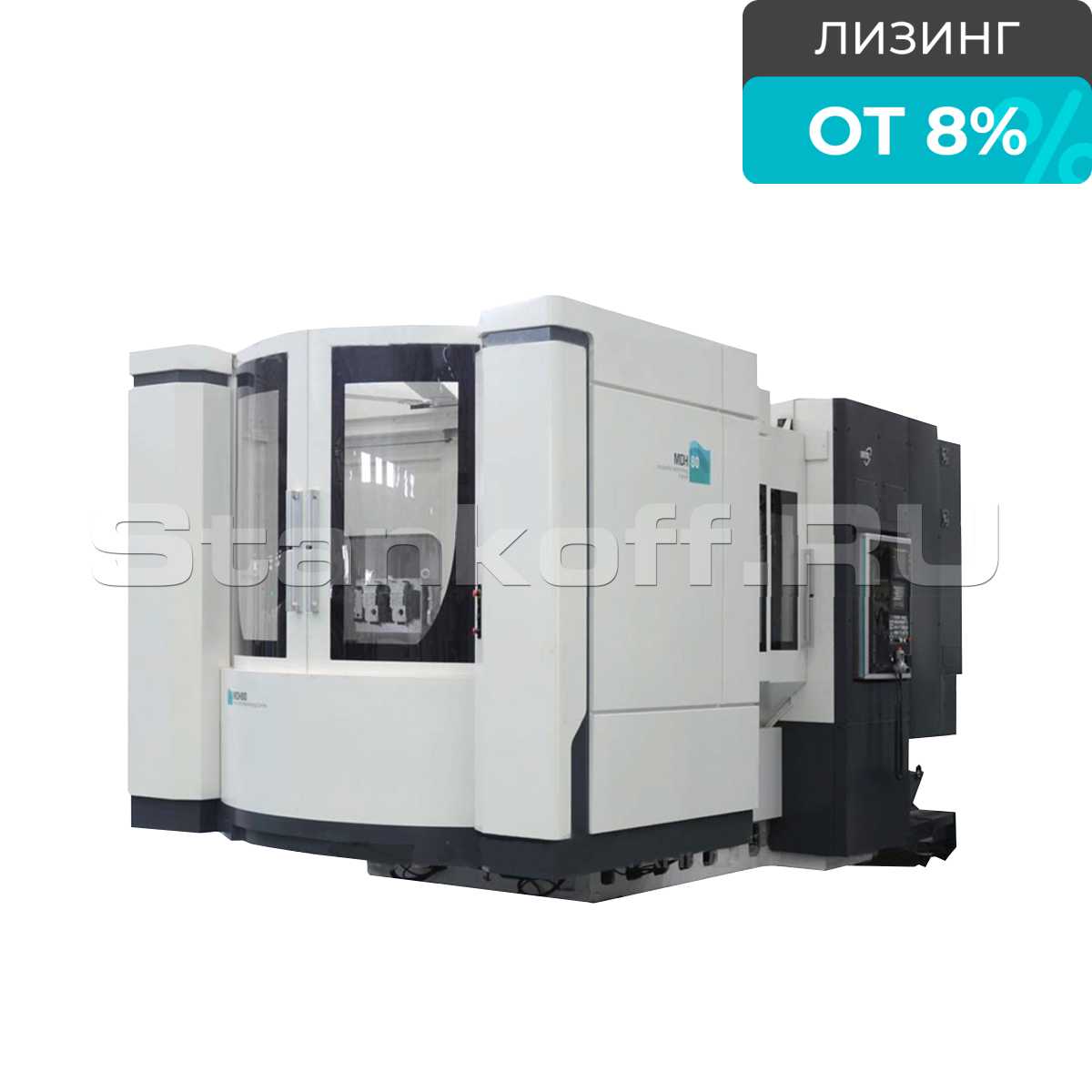

Горизонтальный фрезерный обрабатывающий центр MDH80

Мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ. Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и траспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.

1. Два шнековых транспортера для удаления стружки
2. Две тележки для сбора стружки
3. Пистолет для обдува воздухом рабочей зоны
4. Пистолет подачи СОЖ
5. Масляный охладитель шпинделя и опор ШВП
6. Радиатор электрошкафа
7. Освещение рабочей зоны
8. Обслуживающий инструмент
9. Руководство по эксплуатации на русском языке

1. Высокоскоростной шпиндель 12 000 об/мин
2. Шпиндель 4000 об/мин мощностью 22 кВт с редуктором ZF (Германия)
3. Шпиндель 4000 об/мин мощностью 30 кВт с редуктором ZF (Германия)
4. Стол увеличенного размера 1000 х 1000 мм
5. Стол с одной паллетой
6. Стол с приводом от червячного редуктора
7. Магазин инструментов цепного типа на 60 инструментов
8. Магазин инструментов цепного типа на 80 инструментов
9. Магазин инструментов цепного типа на 120 инструментов
10. Система подачи СОЖ через инструмент 20 бар
11. Система подачи СОЖ через инструмент 70 бар
12. Система фильтрации масляного тумана
13. Сепаратор масла для очистки СОЖ
14. Два ленточных транспортера для удаления стружки
15. Кондиционер электрошкафа

1. Мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ.
2. Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и траспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.
3. Шпиндельная бабка высокой жесткости со шпиндельным узлом большого диаметра позволяет производить силовое резание.
4. Инновационная система ЧПУ Fanuc 31i идеально подходит для управления обработкой деталей сложной формы.
5. Сервоприводы шпинделя и осей производства Fanuc.
6. Высокоскоростной магазин инструментов цепного типа на 40 инструментов с синхронной заменой инструмента.
7. Поворотный стол и три линейные оси обеспечивают возможность непрерывной обработки заготовки со всех сторон с одного установа. Заготовка обрабатывается с высокой производительностью и большим объемом снимаемой стружки, обработанная деталь имеет высокую размерную точность и низкую шероховатость обработанных поверхностей.
8. Мощный высокоточный шпиндель 8000 об/мин, установлен на прецизионные подшипники NSK (Япония).
9. Большая рабочая зона и мощное основание позволяют обрабатывать тяжелые крупногабаритные заготовки.
10. Точные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 54 м/мин.
11. Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом.
12. Шариковые винты большого диаметра установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
13. Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
14. Шпиндель и опоры ШВП по осям охлаждаются с помощью масляного охладителя с принудительной циркуляцией масла.
15. Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
16. Стол с прямым приводом (индексация 1°) либо с приводом через червячный редуктор (индексация 0,001°, опция).
17. Станок может быть оснащен приводом шпинделя с 2-х ступенчатой коробкой передач ZF (Германия).
18. Система подачи СОЖ с баком большой емкости.
19. Функция жесткого нарезания резьбы.
20. Полностью закрытая рабочая зона с защитными устройствами.
21. Два шнековых транспортера для удаления стружки из зоны резания (опция: ленточные транспортеры).
22. Автоматическая импульсная система смазки направляющих.
23. Большеразмерные раздвижные двери с бронированным стеклом.
24. Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
25. Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
