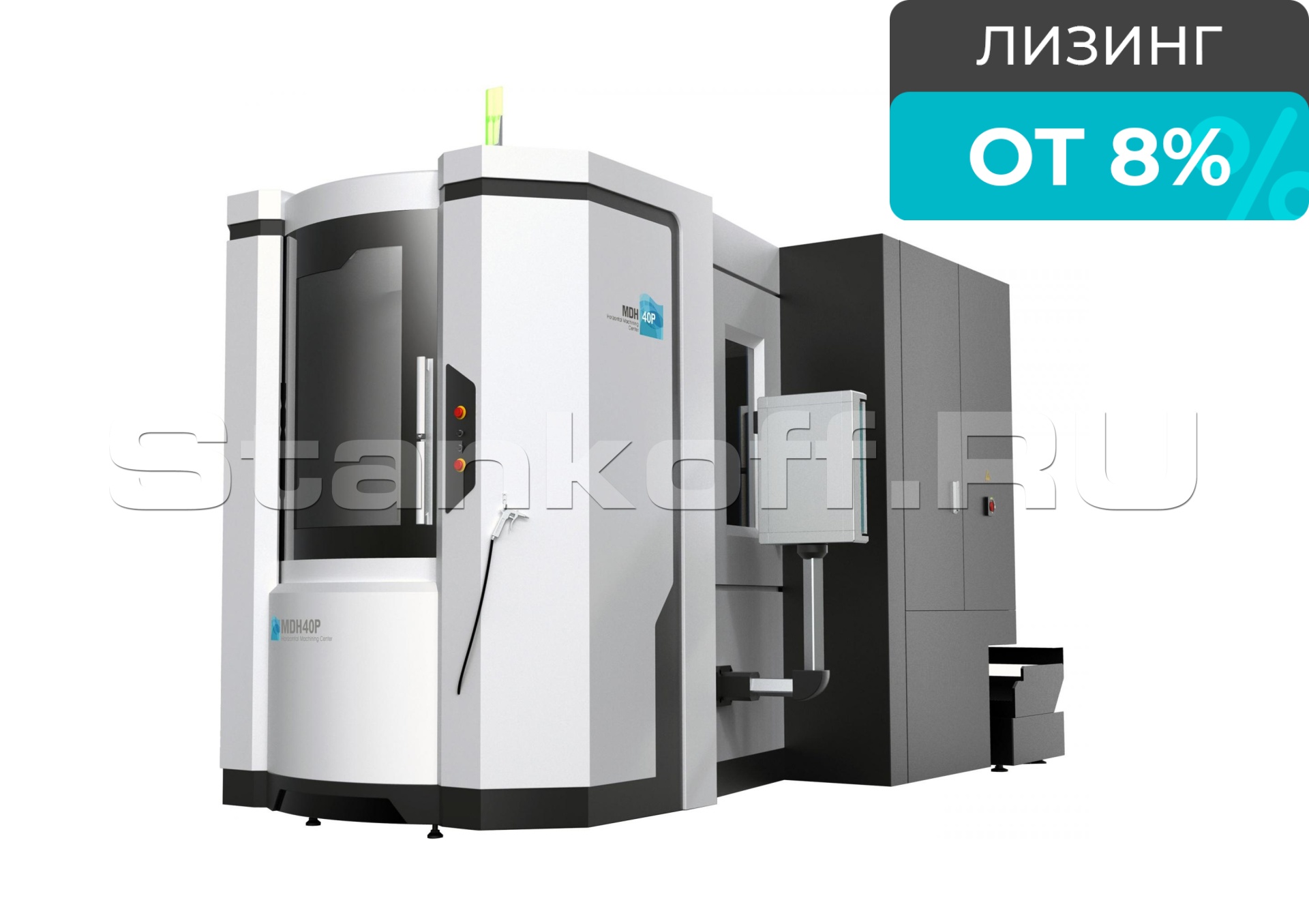

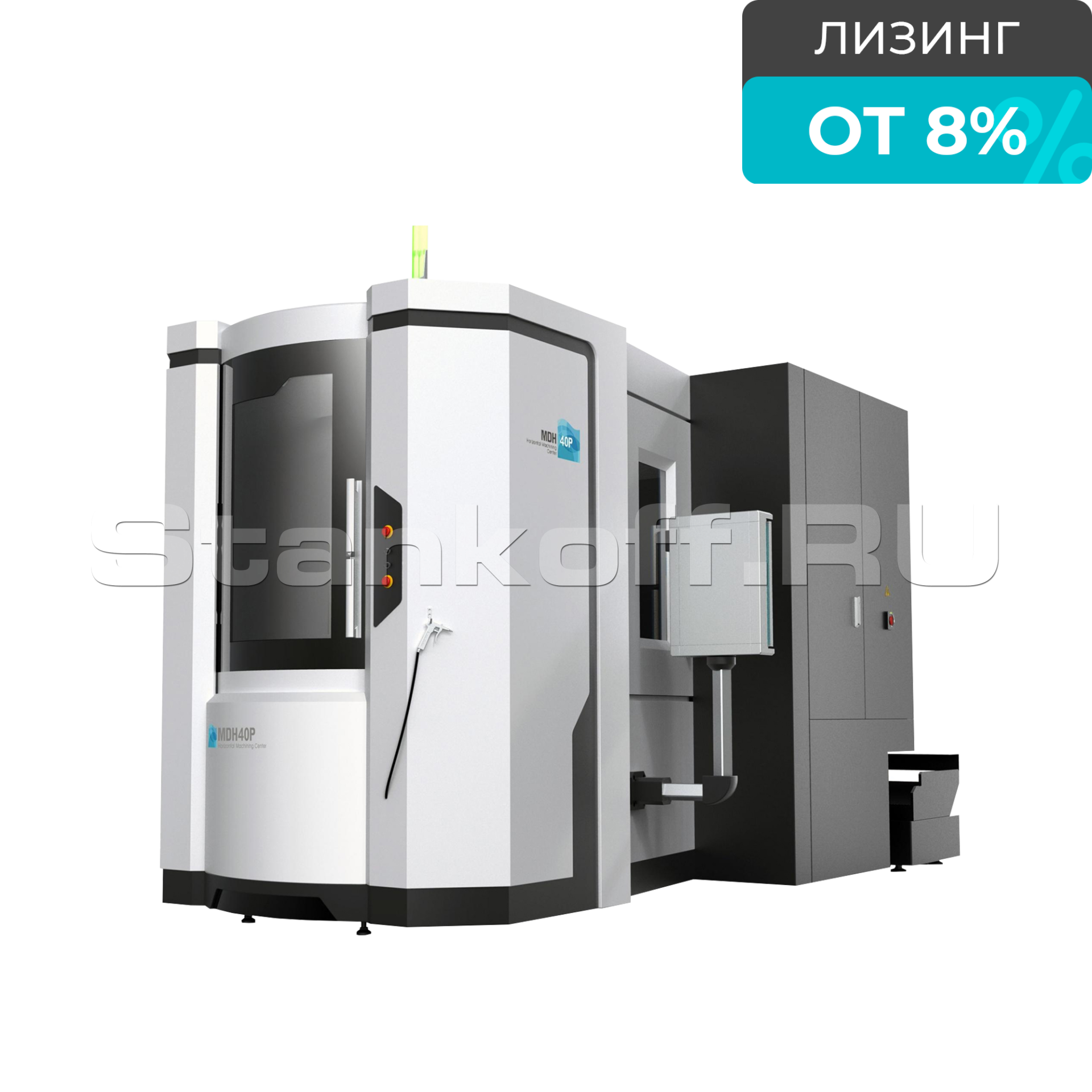

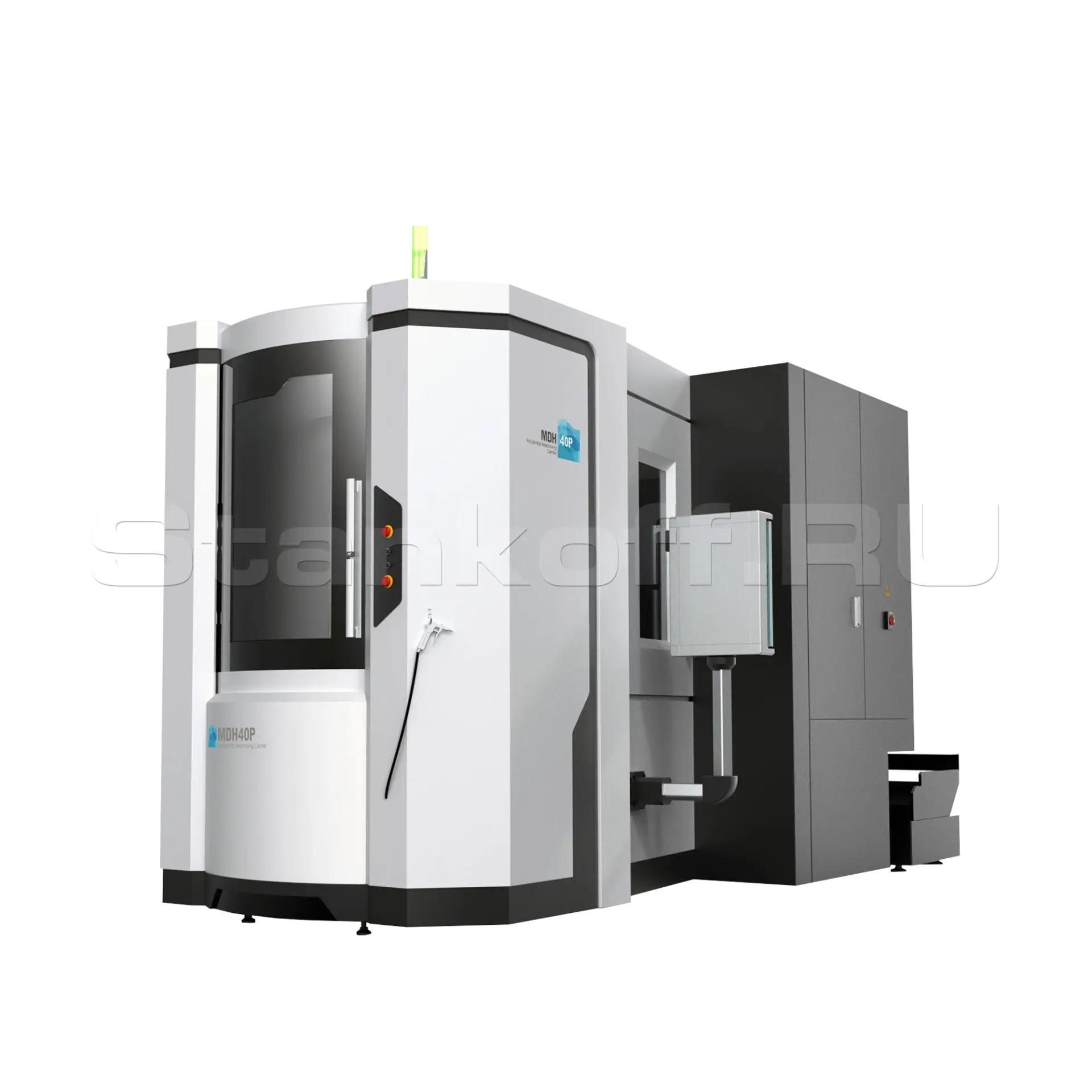

Мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ. Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и траспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.
Комплект поставки
- Два шнековых транспортера для удаления стружки
- Две тележки для сбора стружки
- Пистолет для обдува воздухом рабочей зоны
- Пистолет подачи СОЖ
- Масляный охладитель шпинделя и опор ШВП
- Радиатор электрошкафа
- Освещение рабочей зоны
- Обслуживающий инструмент
- Руководство по эксплуатации на русском языке
Дополнительные опции
- Стол увеличенного размера 500 х 500 мм
- Стол с приводом от червячного редуктора
- Магазин инструментов цепного типа на 60 инструментов
- Магазин инструментов цепного типа на 80 инструментов
- Магазин инструментов цепного типа на 120 инструментов
- Система подачи СОЖ через инструмент 20 бар
- Система подачи СОЖ через инструмент 70 бар
- Система фильтрации масляного тумана
- Сепаратор масла для очистки СОЖ
- Два ленточных транспортера для удаления стружки
- Кондиционер электрошкафа
Особенности
- Мощный, жесткий и точный горизонтальный фрезерный обрабатывающий центр с ЧПУ для тяжелых работ.
- Предназначен для обработки крупногабаритных заготовок коробчатой формы в тяжелом, энергетическом и траспортном машиностроении, военно-промышленном комплексе, аэрокосмической, судостроительной, металлургической промышленности.
- Шпиндельная бабка высокой жесткости со шпиндельным узлом большого диаметра позволяет производить силовое резание.
- Инновационная система ЧПУ Fanuc 31i идеально подходит для управления обработкой деталей сложной формы.
- Сервоприводы шпинделя и осей производства Fanuc.
- Высокоскоростной магазин инструментов цепного типа на 40 инструментов с синхронной заменой инструмента.
- Поворотный стол и три линейные оси обеспечивают возможность непрерывной обработки заготовки со всех сторон с одного установа. Заготовка обрабатывается с высокой производительностью и большим объемом снимаемой стружки, обработанная деталь имеет высокую размерную точность и низкую шероховатость обработанных поверхностей.
- Мощный высокоточный шпиндель 10 000 об/мин, установлен на прецизионные подшипники NSK (Япония).
- Большая рабочая зона и мощное основание позволяют обрабатывать тяжелые крупногабаритные заготовки.
- Точные линейные направляющие качения THK (Япония) с максимальной скоростью перемещений 60 м/мин.
- Высокоточные шлифованные шариковые винты THK (Япония) с предварительным натягом.
- Шариковые винты большого диаметра установлены на опоры с прецизионными подшипниками NSK (Япония) и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Шпиндель и опоры ШВП по осям охлаждаются с помощью масляного охладителя с принудительной циркуляцией масла.
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Стол с прямым приводом (индексация 1°) либо с приводом через червячный редуктор (индексация 0,001°, опция).
- Система подачи СОЖ с баком большой емкости.
- Функция жесткого нарезания резьбы.
- Полностью закрытая рабочая зона с защитными устройствами.
- Два шнековых транспортера для удаления стружки из зоны резания (опция: ленточные транспортеры).
- Автоматическая импульсная система смазки направляющих.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
Производитель: DMTG
Родина бренда: Китай
Электропитание |
Общая потребляемая мощность |
20 кВт 380 В ~50 Гц |
Мощность двигателя шпинделя (продолжительно / 30 мин) |
7,5 / 11 кВт |
Система управления |
Система ЧПУ |
Fanuc 31i |
Станочные данные |
Размер стола (Д х Ш) |
400 х 400 мм (опция: 500 х 500 мм) |
Количество паллет |
2 |
Тип стола |
с прямым приводом (опция: привод с червячным редуктором) |
Тип направляющих |
качения |
Минимальный угол индексации |
1° (стол с прямым приводом) 0,001° (стол с червячным редуктором) |
Время индексации стола на угол 90° |
1,9 с |
Время смены паллет |
5 с |
Расстояние от оси шпинделя до поверхности стола |
80 - 700 мм |
Расстояние от торца шпинделя до центра стола |
150 - 860 мм |
Максимальный вес обрабатываемой заготовки |
400 кг |
Шпиндель |
Максимальное число оборотов шпинделя |
10000 об/мин |
Тип привода шпинделя |
прямой привод |
Конец шпинделя |
BT40 |
Перемещения и подачи |
Перемещение по оси Х |
630 мм |
Перемещение по оси Y |
620 мм |
Перемещение по оси Z |
710 мм |
Скорость рабочей подачи по всем осям |
20 000 мм/мин |
Скорость быстрого хода по осям Х, Y, Z |
60 000 мм/мин |
Точность |
Повторяемость |
± 0,0025 мм |
Позиционирование |
± 0,004 мм |
Сменщик инструмента |
Тип сменщика инструмента |
цепной |
Количество инструмента |
40 (опции: 60, 80, 120) |
Максимальный диаметр / длина инструмента |
82 (150) / 350 мм |
Максимальная масса инструмента |
8 кг |
Время смены инструмента |
1,2 с |
Габаритные размеры |
Подключение сжатого воздуха |
6 бар |
Габаритные размеры (Д х Ш х В) |
4950 x 2520 x 2770 мм |
Масса станка |
8000 кг |
