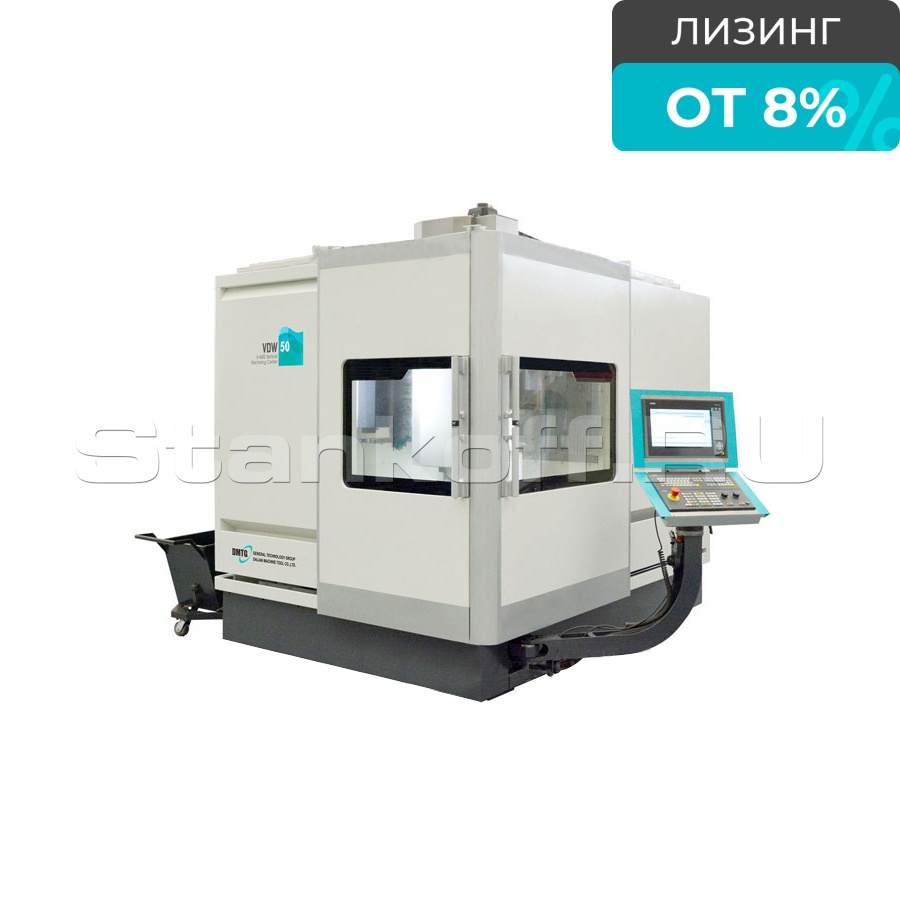

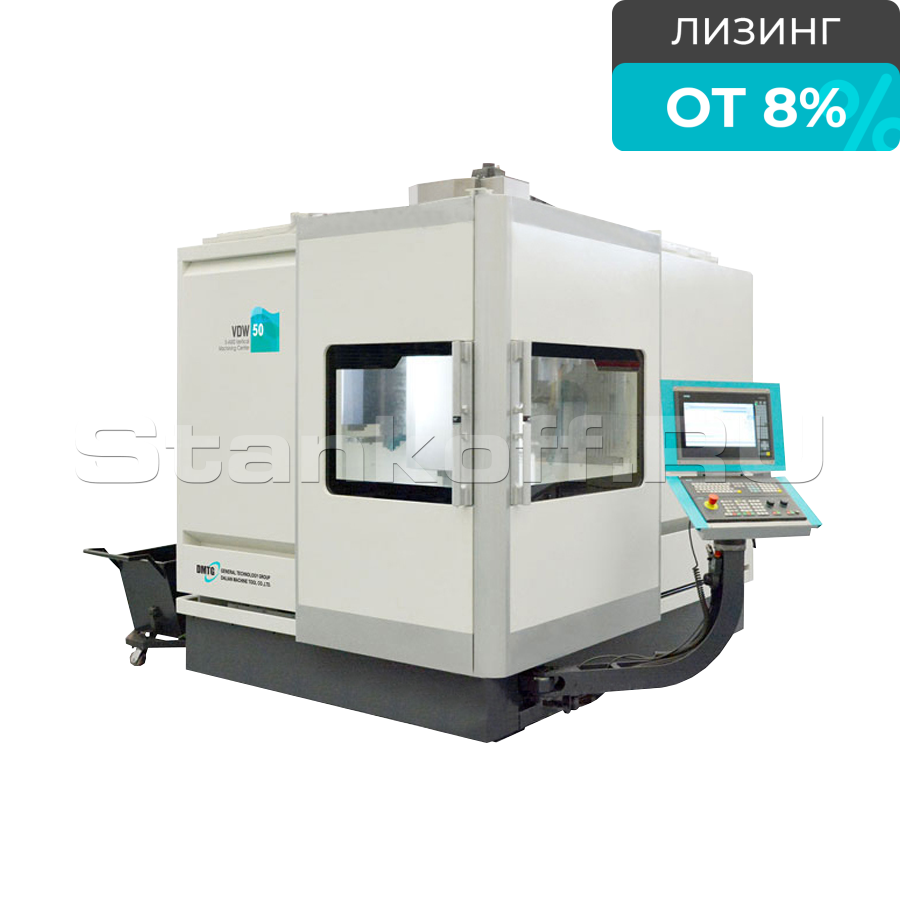

5-осевой фрезерный обрабатывающий центр DMTG VDW50

Name: 5-осевой фрезерный обрабатывающий центр DMTG VDW50
Brand: DMTG
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с VDW50

Фрезерные центры — инновационное решение для вашего производства

Лучшие типы станков для нового металлообрабатывающего бизнеса: Топ 7

Плюсы и минусы 5-осевых фрезерных станков с ЧПУ

Что такое 4-осевая обработка: Процесс, станки, применение, преимущества и...

Высокопроизводительный 5-осевой фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей повышенной сложности. Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе. Он особенно хорошо подходит для изготовления сложных изогнутых в пространстве деталей с одного установа. Инновационная система ЧПУ Siemens 840Dsl (опция: HEIDENHAIN iTNC 640) идеально подходит для управления высокоточной обработкой деталей сложной формы.

Комплект поставки

Масляный охладитель шпинделя
Ленточный транспортер для удаления стружки
Тележка для сбора стружки
Пистолет для обдува воздухом рабочей зоны
Пистолет подачи СОЖ
Радиатор электрошкафа
Освещение рабочей зоны
Обслуживающий инструмент
Руководство по эксплуатации на русском языке

Дополнительные опции

Система ЧПУ HEIDENHAIN iTNC 640
Сменщик инструмента манипуляторного типа на 40 инструментов
Высокоскоростной шпиндель 15 000 об/мин
Система подачи СОЖ через инструмент 20 бар
Система подачи СОЖ через инструмент 70 бар
Быстрый ход 36 000 мм/мин по осям X, Y, Z
Линейные энкодеры HEIDENHAIN по осям X, Y, Z
Кондиционер электрошкафа

Особенности

Высокопроизводительный 5-осевой фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления деталей повышенной сложности.
Предназначен для обработки заготовок из стали, чугуна, цветных металлов и сплавов в аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, военно-промышленном комплексе. Он особенно хорошо подходит для изготовления сложных изогнутых в пространстве деталей с одного установа.
Инновационная система ЧПУ Siemens 840Dsl (опция: HEIDENHAIN iTNC 640) идеально подходит для управления высокоточной обработкой деталей сложной формы.
5 одновременно управляемых осей - три линейные оси X, Y, Z и наклонно-поворотный стол с двумя осями вращения В, С.
Магазин инструментов манипуляторного типа на 24 инструмента.
Мощный высокоточный шпиндель с прямым приводом Solpower (Тайвань) 12 000 об/мин (опция: 15 000 об/мин).
Точные линейные направляющие качения PMI (Тайвань) с максимальной скоростью перемещений 20 м/мин.
Высокоточные шлифованные шариковые винты с предварительным натягом PMI (Тайвань).
Шариковые винты установлены на опоры с прецизионными подшипниками FAG (Германия) и подключены к серводвигателям с помощью высококачественной безлюфтовых муфт NBK (Япония).
Высокоточный редуктор наклонно-поворотного стола Spinea (Словакия).
Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
Масляный охладитель шпинделя с динамическим контролем температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы.
Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
Функция жесткого нарезания резьбы.
Система подачи СОЖ с баком емкостью 200 литров.
Полностью закрытая рабочая зона с защитными устройствами.
Автоматическая импульсная система смазки направляющих и ходовых винтов.
Большеразмерные раздвижные двери с бронированным стеклом.
Система обдува конуса шпинделя при смене инструмента.
Пневматические компоненты SMC Pneumatic (Япония).
Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
Транспортер для удаления стружки.

Производитель: DMTG

Родина бренда: Китай

Электропитание
Общая потребляемая мощность	30 кВт 380 В ~50 Гц
Мощность двигателя шпинделя (продолжительно / 30 мин)	7,5 / 13 кВт
Система управления
Система ЧПУ	Siemens 840Dsl
Опциональные системы ЧПУ	HEIDENHAIN iTNC 640
Количество одновременно управляемых осей	5
Станочные данные
Тип станка	наклонно-поворотный стол + три линейные оси
Тип направляющих (оси X, Y, Z)	линейные качения
Размер стола	ø500 мм
Наклон стола (ось B)	175° (влево +110° / вправо -65°)
Вращение стола (ось С)	360°
Количество / ширина Т-пазов / расстояние от центра	8 / 14 мм / 45°
Расстояние от торца шпинделя до поверхности стола	150 - 600 мм
Максимальный размер обрабатываемой заготовки	500x450х400 мм
Максимальный вес обрабатываемой заготовки	300 кг (при наклоне стола 0°) 200 кг (при наклоне стола 0-90°)
Шпиндель
Максимальное число оборотов шпинделя	12 000 об/мин (опция: 15 000 об/мин)
Тип привода шпинделя	прямой привод
Конец шпинделя	HSK-А63 (DIN 69893-1)
Крутящий момент шпинделя (продолжительно / 30 мин)	47,8 / 83 Нм
Перемещения и подачи
Перемещение по оси Х	500 мм
Перемещение по оси Y	450 мм
Перемещение по оси Z	400 мм
Скорость рабочей подачи по осям Х, Y, Z	20 000 мм/мин
Скорость быстрого хода по осям Х, Y, Z	30 000 мм/мин (опция: 36 000 мм/мин)
Максимальная скорость вращения осей В, C	17,75 об/мин
Точность
Повторяемость по осям Х, Y, Z	± 0,002 мм
Позиционирование по осям Х, Y, Z	± 0,005 мм
Повторяемость по осям В / С	4″ / 3″
Позиционирование по осям В / С	10″ / 8″
Сменщик инструмента
Тип сменщика инструмента	манипулятор
Количество инструмента	24 (опция: 40)
Максимальный диаметр / длина инструмента	75 (130) / 300 мм
Максимальная масса инструмента	8 кг
Время смены инструмента	2,5 с
Габаритные размеры
Емкость бака СОЖ	200 литров
Подключение сжатого воздуха	6 бар
Габаритные размеры (Д х Ш х В)	3300 x 3200 x 2860 мм
Масса станка	8000 кг
