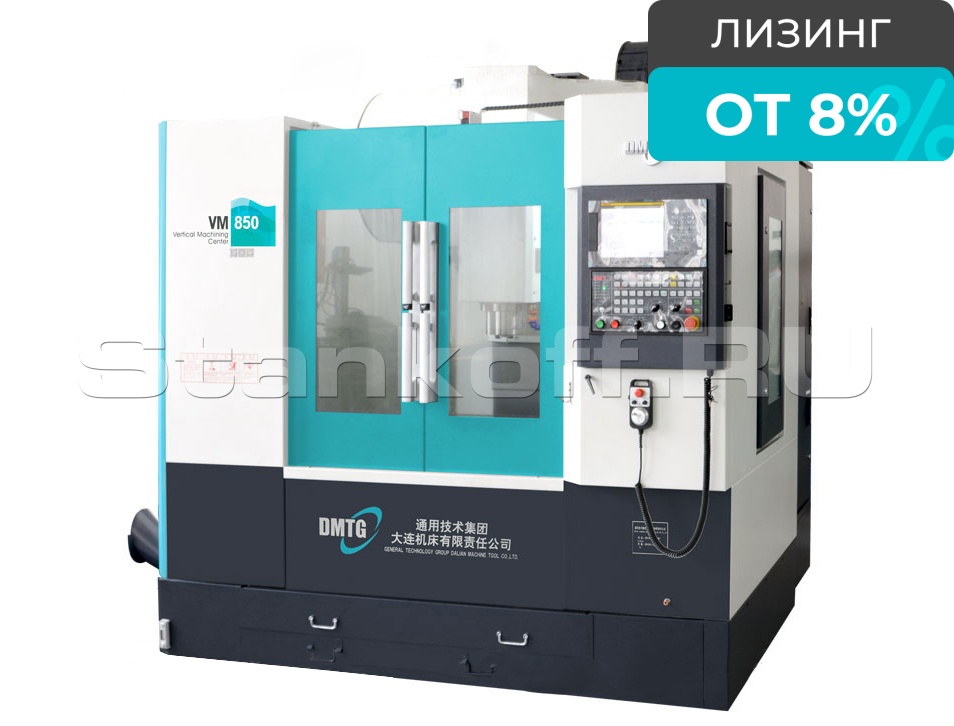

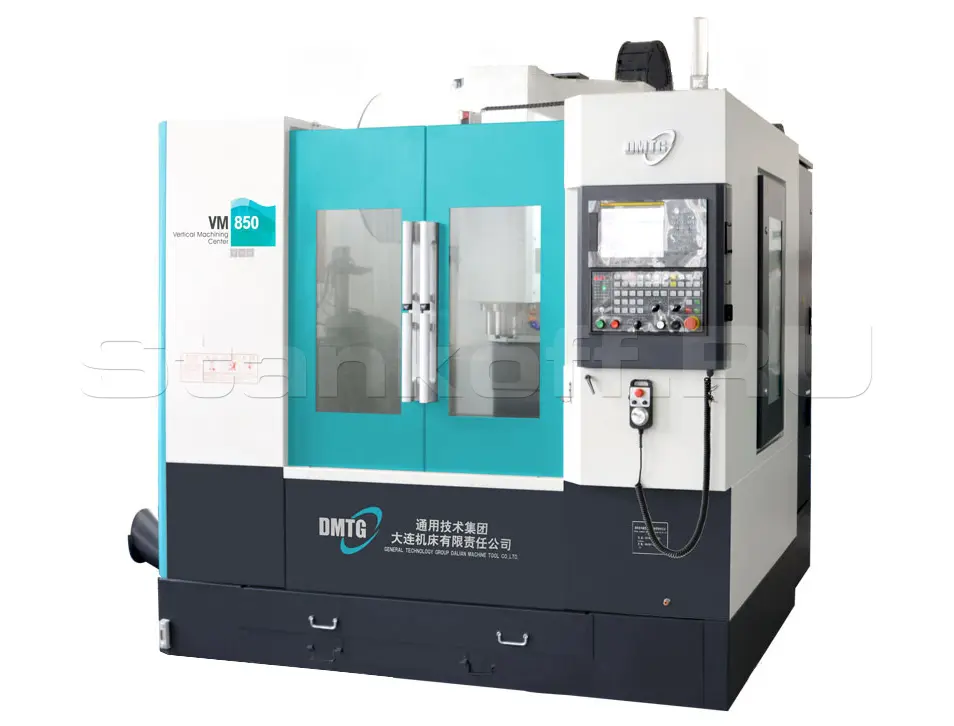

Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления среднегабаритных деталей.
Предназначен для обработки заготовок цветных металлов и сплавов, а также из стали и чугуна, в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
Комплект поставки:
- Шнековый транспортер для удаления стружки;
- Тележка для сбора стружки;
- Пистолет для обдува воздухом рабочей зоны;
- Пистолет подачи СОЖ;
- Масляный охладитель шпинделя;
- Радиатор электрошкафа;
- Освещение рабочей зоны;
- Обслуживающий инструмент;
- Руководство по эксплуатации на русском языке.
Дополнительные опции:
- Система ЧПУ Siemens 828D;
- 4-я ось: управляемый поворотный стол Ø200 мм;
- 4-я ось: управляемый поворотный стол Ø250 мм;
- Ручная задняя бабка 200 мм;
- Ручная задняя бабка 250 мм;
- Гидравлическая задняя бабка 200 мм;
- Гидравлическая задняя бабка 250 мм;
- Датчик измерения инструмента Renishaw TS27R;
- Датчик измерения и привязки детали Renishaw OMP 60;
- Бак для СОЖ увеличенной емкости;
- Система подачи СОЖ через инструмент 20 бар;
- Система подачи СОЖ через инструмент 70 бар;
- Ленточный транспортер для удаления стружки;
- Кондиционер электрошкафа.
Основные преимущества станка:
- Высокопроизводительный и точный вертикальный фрезерный обрабатывающий центр с ЧПУ для единичного или серийного изготовления среднегабаритных деталей.
- Предназначен для обработки заготовок цветных металлов и сплавов, а также из стали и чугуна, в автомобильной, аэрокосмической, приборостроительной промышленности, энергетическом машиностроении, а также для изготовления высококачественных штампов и пресс-форм.
- Инновационная система ЧПУ Fanuc 0i MF Plus (опция: Siemens 828D) идеально подходит для управления обработкой деталей сложной формы.
- Сервопривод шпинделя Fanuc βiI 8/12000-B, сервоприводы по осям Fanuc βiSc 12/3000-B (оси X, Y), βiSc 22/3000B-B (ось Z).
- Магазин инструментов манипуляторного типа на 24 инструмента.
- «Плавающая» система крепления инструмента предотвращает нагруженность подшипников шпинделя от пневмоцилиндра при смене инструмента и обеспечивает их долгий срок службы.
- Высокоскоростной мощный высокоточный шпиндель с прямым приводом 12000 об/мин, изготовленный по лицензии компании IBAG (Швейцария), установлен на прецизионные подшипники NSK (Япония).
- Точные линейные направляющие качения PMI (Тайвань) с максимальной скоростью перемещений 36 м/мин.
- Высокоточные шлифованные шариковые винты PMI (Тайвань) с предварительным натягом класса точности С3.
- Шариковые винты установлены на опоры с прецизионными подшипниками NSK (Япония) серии TAC и подключены к серводвигателям с помощью высококачественной безлюфтовой муфты.
- Основные узлы станка имеют усиленную тяжелую конструкцию, изготовлены из высокопрочного чугуна, прошли термообработку и искусственное старение и не имеют внутренних напряжений.
- Металлические защитные кожухи направляющих производства Henning (США).
- Высокая жесткость и вибростойкость станка позволяют работать с большим съемом стружки, использовать прогрессивные режимы резания и полностью раскрыть потенциал современного режущего инструмента.
- Мощная чугунная колонна шпиндельной бабки обеспечивает высокую скорость и максимальную точность перемещений по оси Z.
- Усиленная шпиндельная бабка для достижения максимального качества обработки даже в тяжелых режимах резания.
- Функция жесткого нарезания резьбы.
- Система подачи СОЖ с баком емкостью 160 литров.
- Полностью закрытая рабочая зона с защитными устройствами.
- Масляный охладитель шпинделя с динамическим контролем температуры позволяет станку работать продолжительное время на максимальных оборотах, предотвращает перегрев и температурную деформацию шпинделя, гарантируя точность обработки и длительный срок службы.
- Автоматическая импульсная система смазки направляющих и ходовых винтов.
- Большеразмерные раздвижные двери с бронированным стеклом.
- Система обдува конуса шпинделя при смене инструмента.
- Шпиндель станка прошел высокоскоростную динамическую балансировку на специальном испытательном стенде, отсутствие вибраций и резонанса гарантирует стабильно высокую точность обработанных деталей.
- Пистолет для обдува рабочей зоны сжатым воздухом и пистолет подачи СОЖ облегчают удаление стружки с заготовки.
- Шнековый транспортер (опция: ленточный транспортер) для удаления стружки.
Производитель: DMTG
Родина бренда: Китай
Страна изготовления:
Электропитание |
Общая потребляемая мощность, кВт/B/Гц |
20/380/50 |
Мощность двигателя шпинделя (продолжительно/30 мин), кВт |
7,5/11 |
Система управления |
Система ЧПУ |
Fanuc 0i MF Plus |
Опциональные системы ЧПУ |
Siemens 828D |
Размер стола (ДхШ), мм |
1000х500 |
Тип направляющих |
качения |
Размер Т-пазов, количество/ширина/между, мм |
5/18/100 |
Вылет оси шпинделя, мм |
607 |
Расстояние от торца шпинделя до поверхности стола, мм |
145-705 |
Максимальный вес обрабатываемой заготовки, кг |
500 |
Шпиндель |
Максимальное число оборотов шпинделя, об/мин |
12000 |
Тип привода шпинделя |
прямой привод |
Конец шпинделя |
BT40 |
Крутящий момент шпинделя (продолжительно/30 мин), Нм |
35,8/70 |
Перемещения и подачи |
Перемещение по оси Х, мм |
860 |
Перемещение по оси Y, мм |
510
|
Перемещение по оси Z, мм |
560
|
Скорость рабочей подачи по всем осям, мм/мин |
10 000 |
Скорость быстрого хода по осям Х, Y, мм/мин |
36 000 |
Скорость быстрого хода по оси Z, мм/мин |
30 000 |
Диаметр/шаг ШВП по всем осям, мм |
32/12 |
Точность |
Повторяемость, мм |
± 0,0025 |
Позиционирование, мм |
± 0,004 |
Сменщик инструмента |
Тип сменщика инструмента |
манипулятор |
Количество инструмента |
24 |
Максимальный диаметр/длина инструмента, мм |
78(125)/300 |
Максимальная масса инструмента, кг |
8 |
Время смены инструмента, с |
2,5 |
Габаритные размеры |
Емкость бака СОЖ, л |
160 |
Подключение сжатого воздуха, бар |
6 |
Габаритные размеры (ДхШхВ), мм |
2500x2530x2680 |
Масса станка, кг |
5600 |
