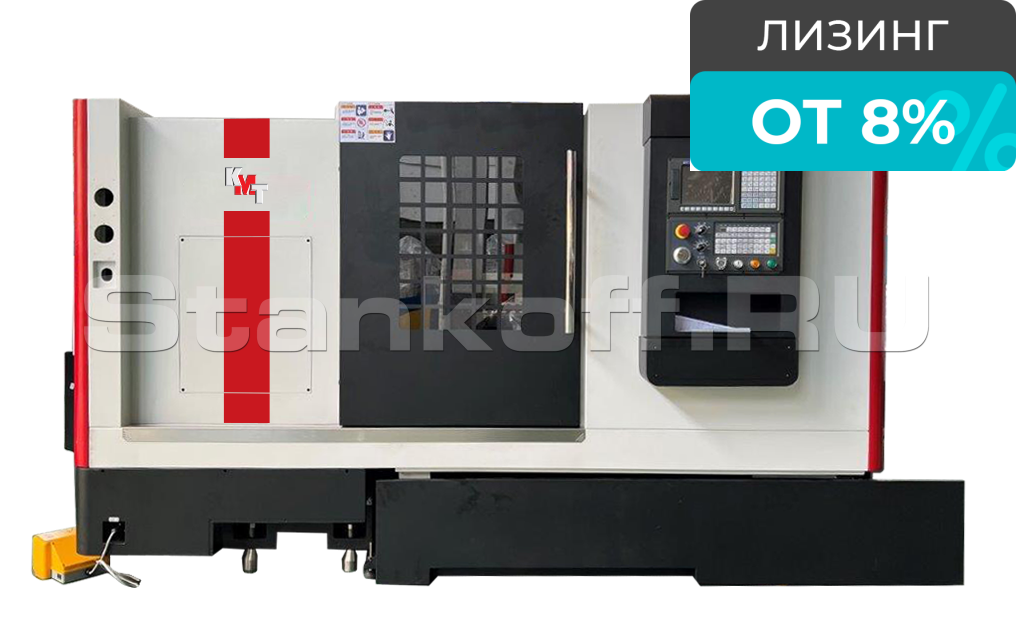

Токарный станок с ЧПУ на наклонной станине KTL65M/750

Name: Токарный станок с ЧПУ на наклонной станине KTL65M/750
Availability: PreOrder

Куда отправить цену?

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Станок с высокой скоростью, точностью предназначена для получистовой и чистовой обработки различного вида деталей типа вал, диск, втулка. Станок позволяет выполнять основные операции механической обработки: точение наружных поверхностей, расточки отверстий, внутренних криволинейных поверхностей конической формы, обработка наружной и внутренней резьбы, дуг, разворачивания отверстий. Подходит для скоростной обработки черных и цветных металлов. Станки нашли широкое применение в автомобилестроении, приборостроении, изготовлении деталей электроники, аэрокосмической, военной и других отраслях промышленности. Станки обеспечивает высокую эффективность, большие объемы и высокую точность обработки.

Преимущества

Токарный станок с ЧПУ — это современный высокопроизводительный центр на наклонной станине с линейными направляющими качения.
Цельнолитая чугунная станина выполнена под углом 45° и усилена ребрами жесткости. Такая конструкция обеспечивает высокую надежность, жесткость и виброустойчивость при работе.
Линейные направляющие качения и ШВП THK (Япония) по осям X и Z обеспечивают высокую скорость и точность перемещений по осям.
Телескопическая защита направляющих по осям X и Z.
В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 10” (ø250) с проходным отверстием 75 мм производства Auto Grip (Тайвань).
12-ти позиционная револьверная головка с внутренним подводом СОЖ обеспечивает высокую точность позиционирования, жесткость обработки. Подача СОЖ через револьверную головку позволяет снизить затраты на режущий инструмент.
Модель KTL65M/750 оснащена приводной револьверной головкой на 12 позиций, тип крепления BMT65.

Область применения

Применяется во всех отраслях машиностроительной индустрии, а также в авиационно-космической промышленности и приборостроении.

Особенности

Цельнолитая чугунная станина

Для станины токарного центра применяется литая станина из модифицированного чугуна марки HT300. Компоновка внутренних частей станины усилена ребрами жесткости. Толщина стенок литья составляет 30 мм, увеличена масса станины в сравнении с аналогичными станками на 20 %.

Линейные направляющие качения

По осям X и Z установлены линейные направляющие качения роликового типа производства THK (Япония), обеспечивающие высокую скорость и точность перемещения. Ширина линейных направляющих 35 мм, что гарантирует высокую жесткость, стойкость к вибрации и деформации при высоких скоростях перемещений.

Главный двигатель повышенной мощности

На токарном центре KTL65/750 установлен главный двигатель повышенной мощности 15/18,5 кВт производства Fanuc (Япония) . Передача крутящего момента с основного двигателя на шпиндель осуществляется за счет клино-ременной передачи, что значительно уменьшает шум при работе.Скорость вращения шпинделя регулируется бесступенчато, что обеспечивает высокую точность и шероховатость обработки. Станок оснащен шпинделем с полым гидроцилиндром для обработки прутков до Ø75 мм производства Auto Grip (Тайвань).

Стандартная комплектация

Гидравлический 3-х кулачковый патрон

В стандартной комплектации установлен гидравлический 3-х кулачковый патрон 10” (ø250) с проходным отверстием производства Auto Grip (Тайвань). Максимальный диаметр обрабатываемого прутка ø75мм. В комплекте с патроном идет комплект мягких и каленых кулачков.

Система ЧПУ Fanuc 0i-TF (5) (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах. Для удобства оператора стойка снабжена маховиком ручного управления.

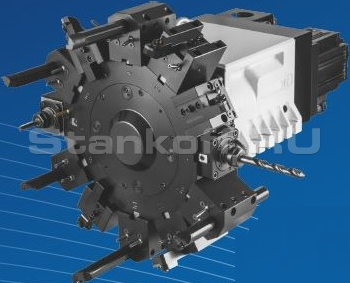

Револьверная головка Sanhe

На станке KTL65M/750 установлена сервоприводная револьверная голова фирмы Sanhe (Китай) на 12 позиций с приводным инструментом, тип крепления – BMT65. Система крепления BMT имеет преимущество в жесткости крепления инструментальных блоков.
Максимальные обороты – 4500 об/мин.

Задняя бабка

На станке установлена гидравлическая задняя бабка. Ход пиноли производится я за счет гидравлики. Установка задней бабки в рабочую позицию осуществляется вручную.

LED освещение рабочей зоны

Современное LED освещение в положении сверху обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Трехцветная сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает работнику о состоянии станка.

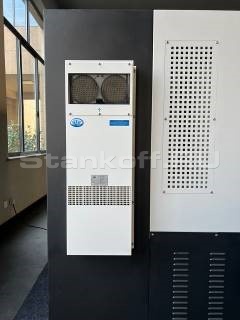

Теплообменник электрошкафа

Теплообменник обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

Автоматическая система смазки

Автоматическая система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

Маховик перемещений по осям (MPG)

Позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по двум осям.

СЕ стандарт электрошкафа

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компании Fanuc и Siemens.

Транспортер удаления стружки с тележкой

Эффективно удаляет стружку из зоны резания и позволяет работать на станке без остановок на обслуживание. С конвейером поставляется корзина для сбора стружки.

Подготовка под установку системы измерения инструмента Renishaw

На станках сделана подготовка под установку системы измерения инструмента Renishaw. Позволяет в будущем установить систему измерения инструмента.

Система подачи СОЖ (10 бар), сепаратор СОЖ

На станках установлен мощный насос подачи СОЖ, который обеспечивает подачу СОЖ под давлением 10 бар.

Рабочая зона

Диаграмма крутящего момента и мощность шпинделя

Габаритные размеры оборудования

Страна изготовления: Китай

Параметры обработки
Максимальный диаметр устанавливаемой заготовки над станиной, мм	ø 650
Максимальный диаметр обработки, мм	ø 380
Максимальный диаметр обработки над суппортом, мм	ø 380
Максимальная длина обработки, мм	700
Шпиндель
Фланец шпинделя, тип	A2-8
Внутренний конус отверстия шпинделя, конус	Metric 1:20
Диаметр отверстия в шпинделе, мм	ø 92
Диаметр обрабатываемого прутка, мм	ø 75
Диаметр патрона, мм	ø 250 (10”)
Максимальные обороты шпинделя, об/мин	3 000
Перемещения
Перемещение по оси Х, мм	280
Перемещение по оси Z, мм	820
Ускоренные перемещения по осям X/Z, мм/мин	24/24
Инструментальная система
Количество инструмента в револьверной головке, шт.	12
Сечение инструмента, мм х мм	25х25, ø 40
Обороты приводного инструмента, об/мин	4500
Мощность приводного инструмента, кВт	3,7
Тип крепления приводных блоков, тип	BMT 65
Точность
Точность позиционирования по осям X/Z, мм	0,008/0,010
Повторяемость по осям X/Z, мм	0,005/0,008
Мощность
Мощность электродвигателя главного привода, кВт	15/18,5
Давление помпы подачи СОЖ, Бар	10
Задняя бабка
Диаметр пиноли, мм	ø 130
Перемещение пиноли задней бабки, мм	130
Конус пиноли задней бабки, тип	МТ5
Энергопотребление
Напряжение сети, В	380 ± 5%
Частота тока, Гц	50
Габаритные размеры
Габаритные размеры (ДхШхВ) (без транспортера стружки), мм	3365х1970х1800
Масса нетто, кг	5500
