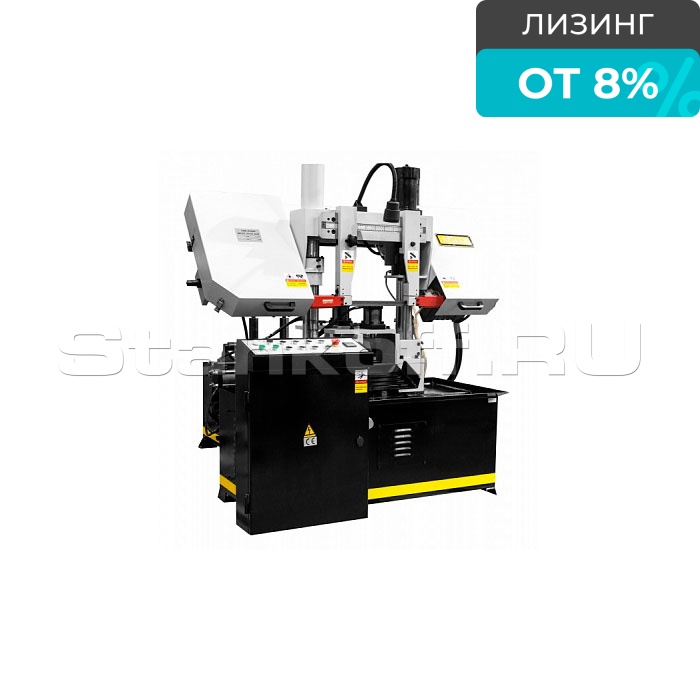

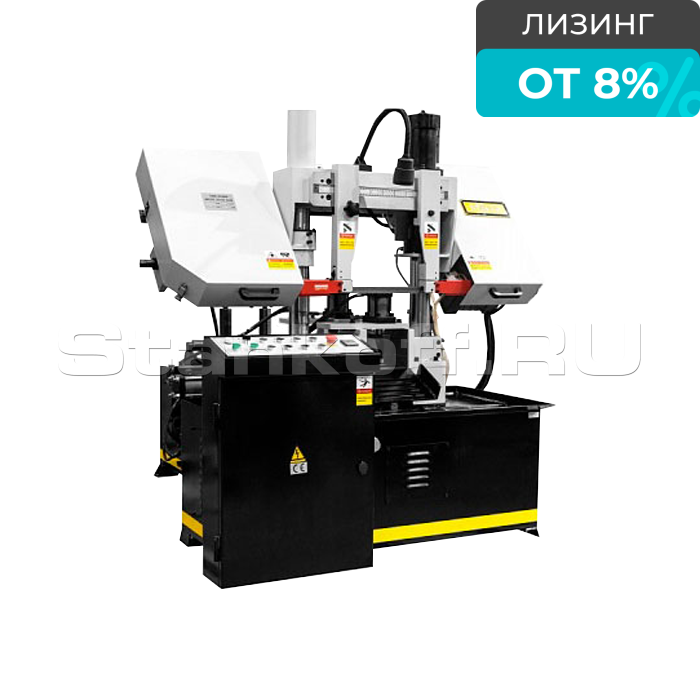

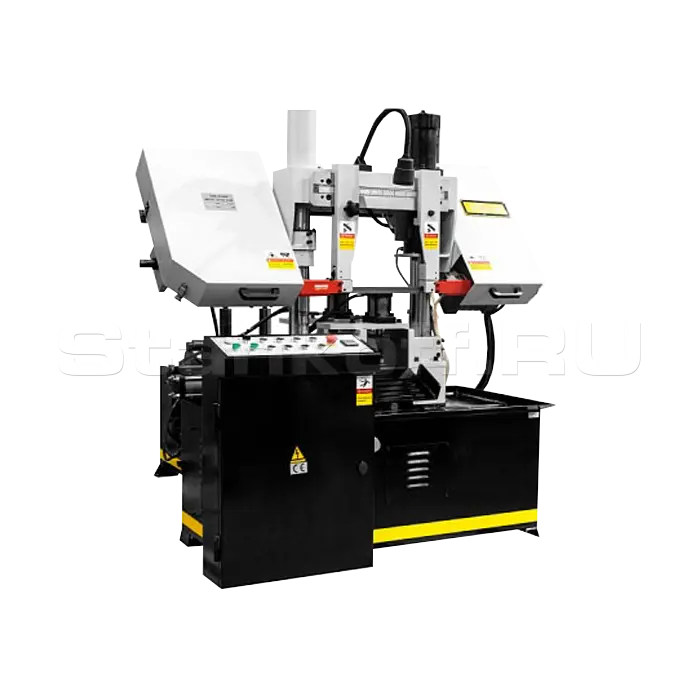

Автоматический двухколонный ленточнопильный станок STALEX TBK-4228B

Куда отправить цену?

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Азат Калимуллин

+7 995 888-10-39

Хотите мы Вам перезвоним?

Stalex TBK-4228В является автоматическим ленточнопильным станком, колонного двухстоечного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 280 мм и прямоугольной заготовки 280x280 мм под углом 90°. Двухстоечные ленточнопильные станки имеют 2 вертикальные стойки (колонны) большого диаметра, по которым вертикально перемещается горизонтальная пильная рама. Пильная рама, представляет собой стальную сварную конструкцию.

На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки, так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок, предварительно настроить концевой ограничитель на необходимую длину получаемых заготовок и запустить цикл пиления кнопкой «Пуск».

Основные элементы

Автоматическая подача заготовок в зону резания.
Угол пиления заготовок 90°.
Макс. единичный ход подающих гидравлических тисков – 505мм;
В автоматическом режиме станок способен резать заготовки - длиной не более 500 мм;
Концевой ограничитель подачи заготовок для выставления необходимой длины в процессе пиления.
Тиски гидравлические с возможностью быстрого зажима заготовок.
Комплект гидравлических прижимов для пакетной резки.
Станок управляется трёхфазным двигателем.
Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена.
Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин.
Регулируемая подача СОЖ в зону резания, смазывающее и охлаждающее полотно.
3 скорости вращения полотна.
Подсветка зоны резания.

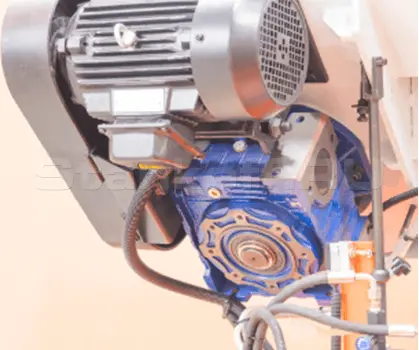

Зубчатый привод + клиноременная передача
Система быстрого подвода пильного полотна к заготовке
Автоматическое отключение при завершении резки

На станках применяются биметаллические пилы марок М42 и М51 размером 27х0,9х3505 мм. Пилы с более твёрдым зубом М51 предназначены для резки заготовок из нержавеющих сталей. Отрезание заготовок на ленточно-отрезных станках необходимо проводить с использованием смазочно-охлаждающих жидкостей (СОЖ), обеспечивающих качественный рез, ресурс пилы и сохранность станка.

Автоматическое управление

Перед работой в автоматическом режиме сначала необходимо выполнить следующие операции в ручном режиме:

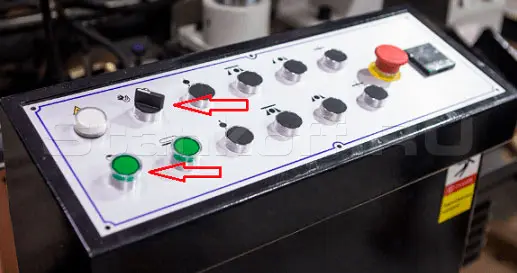

1. Активировать переключатель в ручной режим и включить гидравлическую систему.

2. Задать кол-во реза: верхняя строка отображает кол-во произведённых резов, в нижней строке отображается заданное кол-во резов (число циклов резки.

3. Установить расстояние подачи, изменив положение ограничительного кольца.

4. Поднять пильную раму в верхнее положение.

5. Затянуть тиски резки, чтобы зафиксировать заготовку.

После выполнения всех операций можно начать автоматическую работу.

Особенности

Приёмный лоток

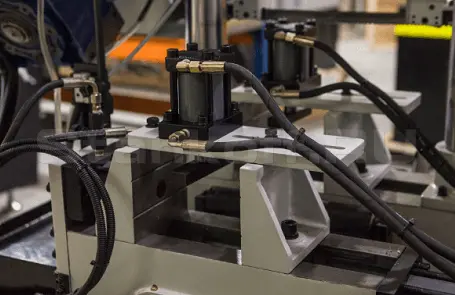

Гидравлические тиски + прижимы для пакетной резки

Два места хранения для гидравлических прижимов (в случае их неиспользования)

Рычаг (маховик) регулировки скорости опускания рамы

В тумбе станка размещён бак для стружки и слива СОЖ

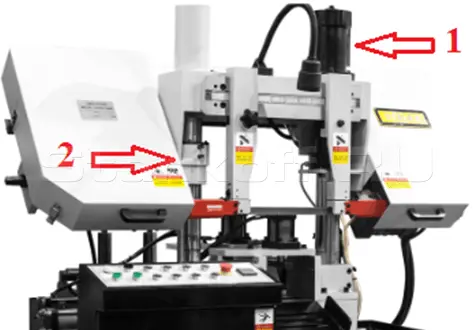

Колонны

1. Колонна с гидроцилиндром
2. Колонна со скользящей муфтой

Механическое натяжение полотна

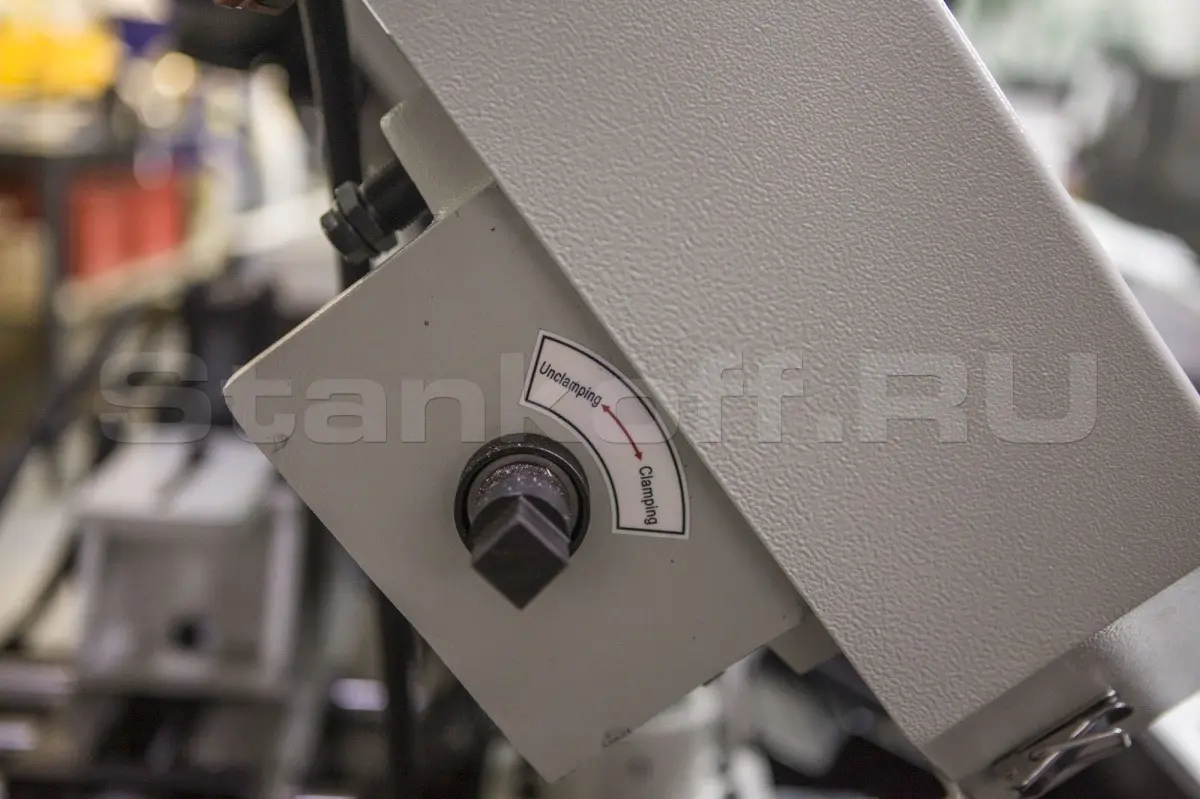

Рычаг регулировки натяжения полотна

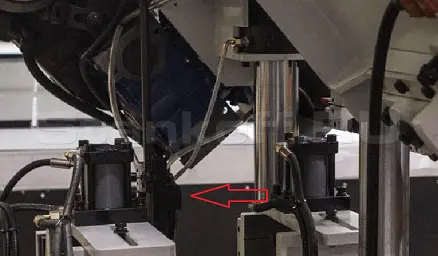

Гидравлические тиски

Гидравлические тиски стационарные (тиски фиксации заготовки в зоне резания) и гидравлические тиски подающие (тиски подачи заготовок в зону резки).

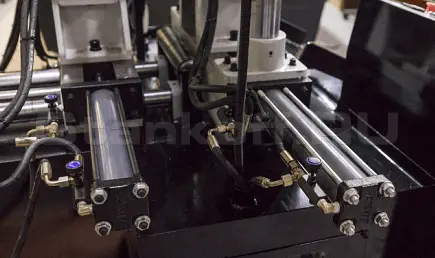

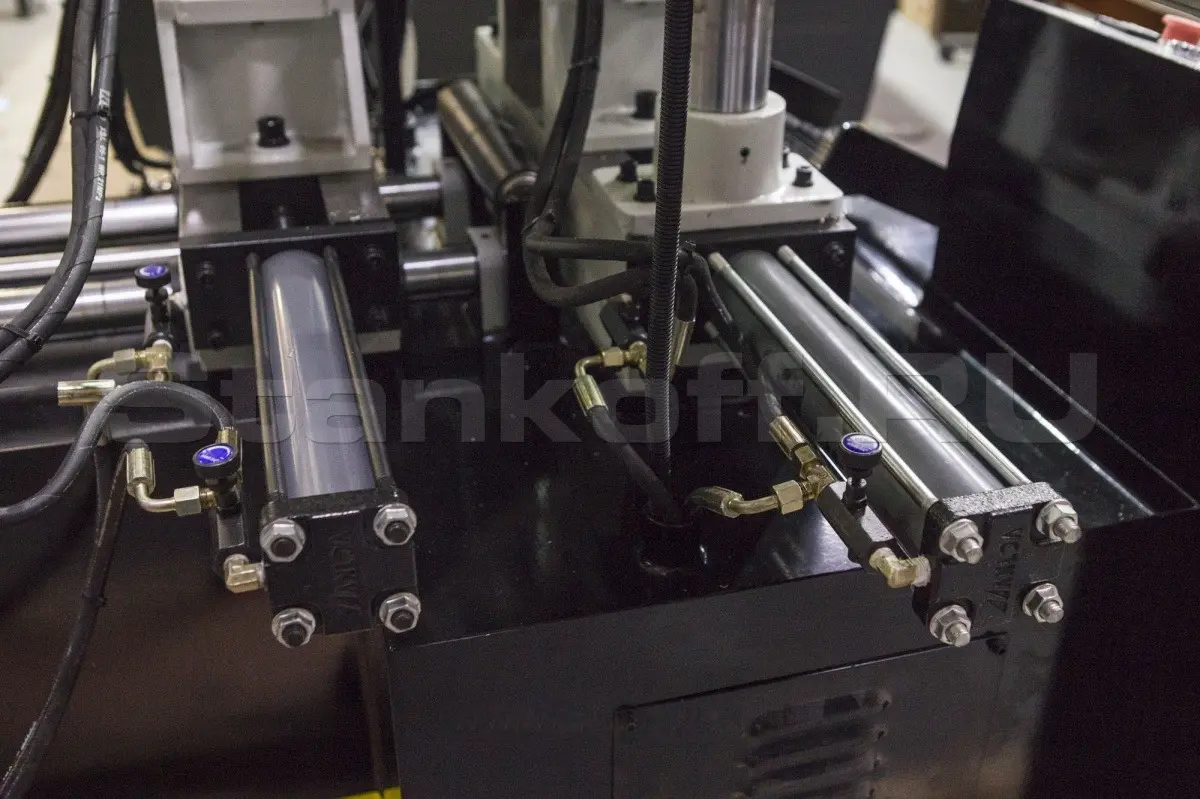

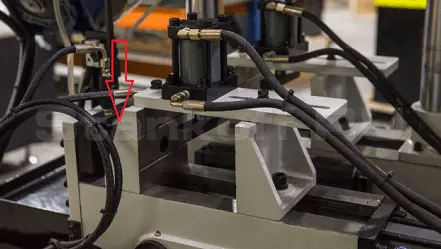

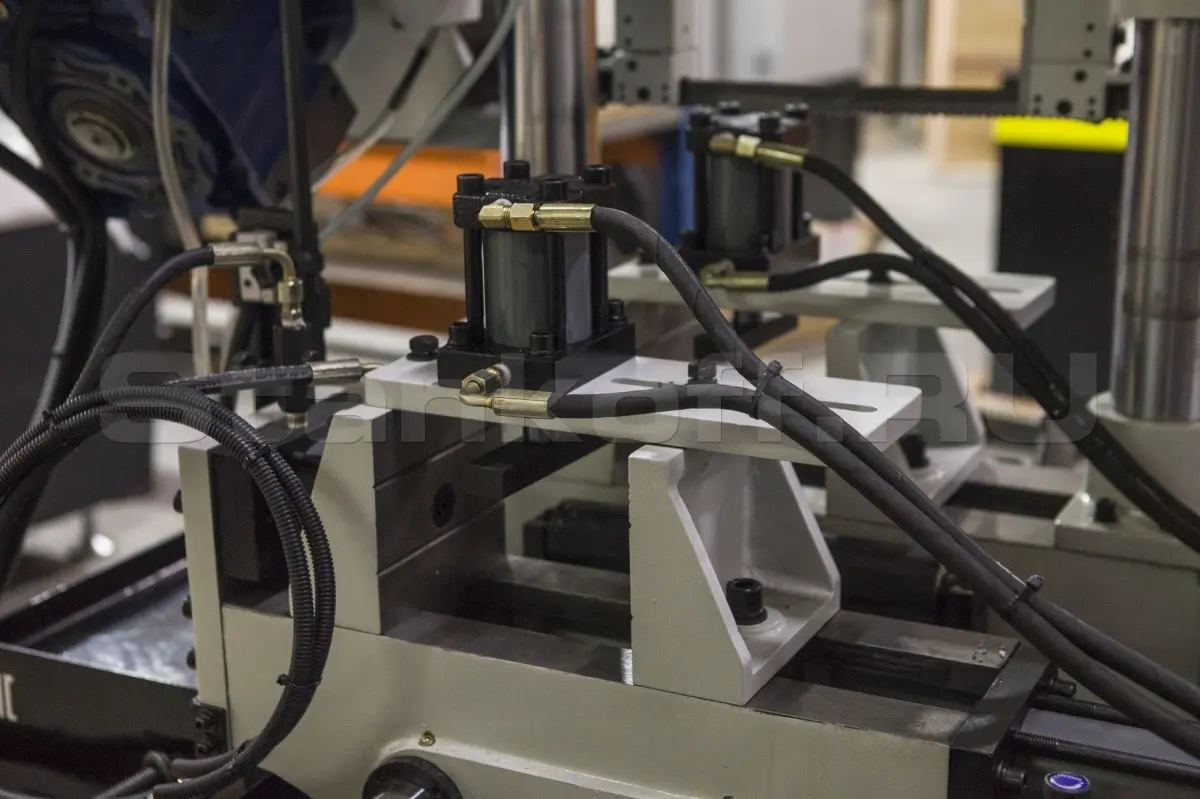

Подающие гидравлические тиски

Имеют 2 гидравлических цилиндра с обоих сторон, для фиксации неровных заготовок.

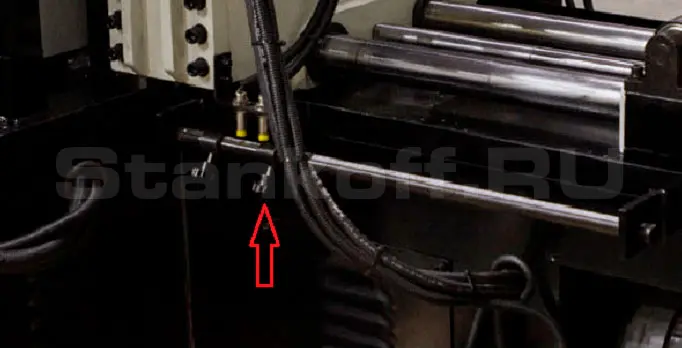

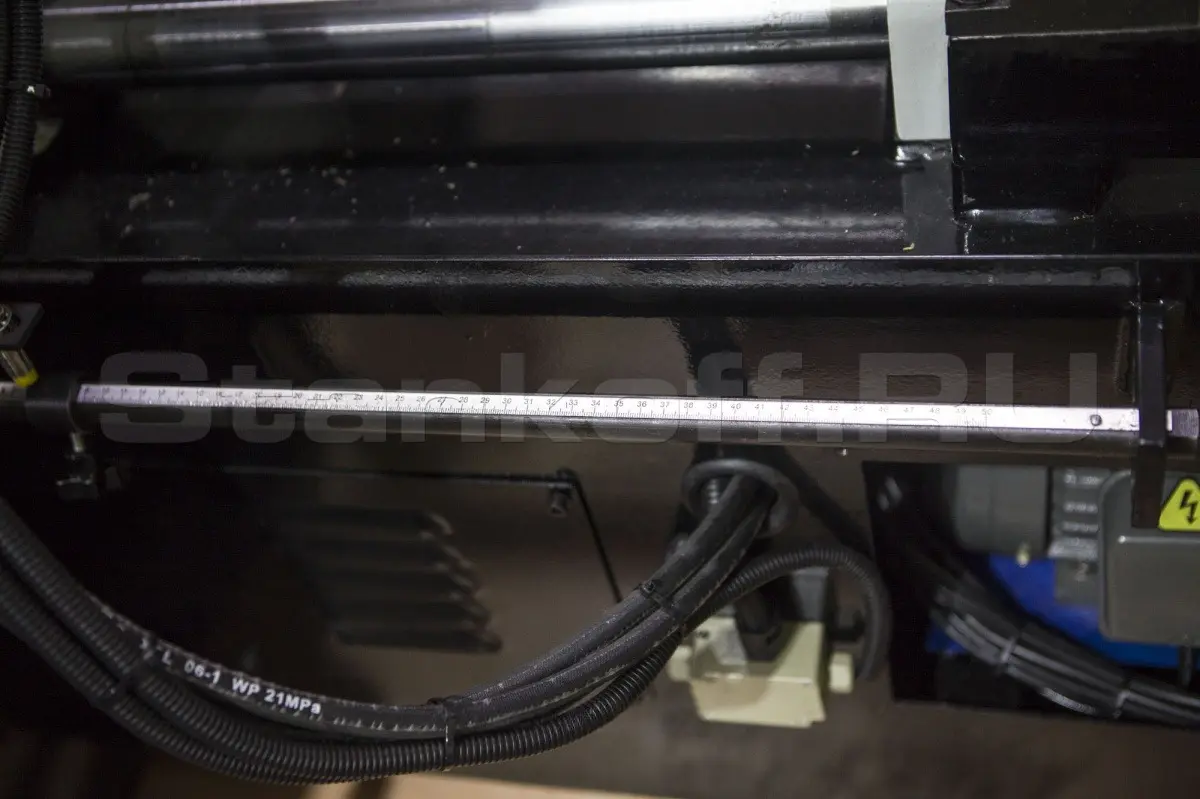

Концевики и линейка ограничения

Концевики и линейка ограничения подачи заготовки.

Подающий стол

Подающий стол с регулируемыми вертикальными и горизонтальными роликами.

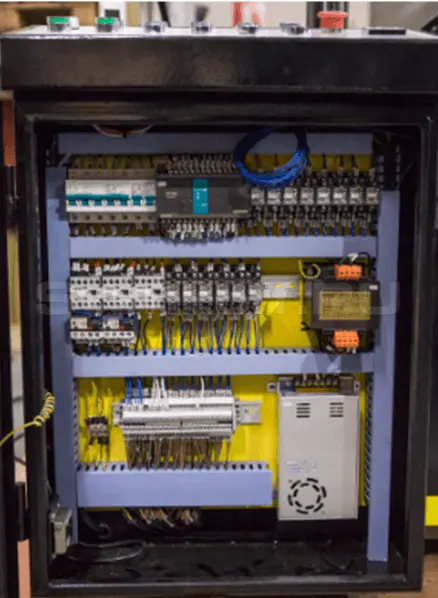

Электрошкаф

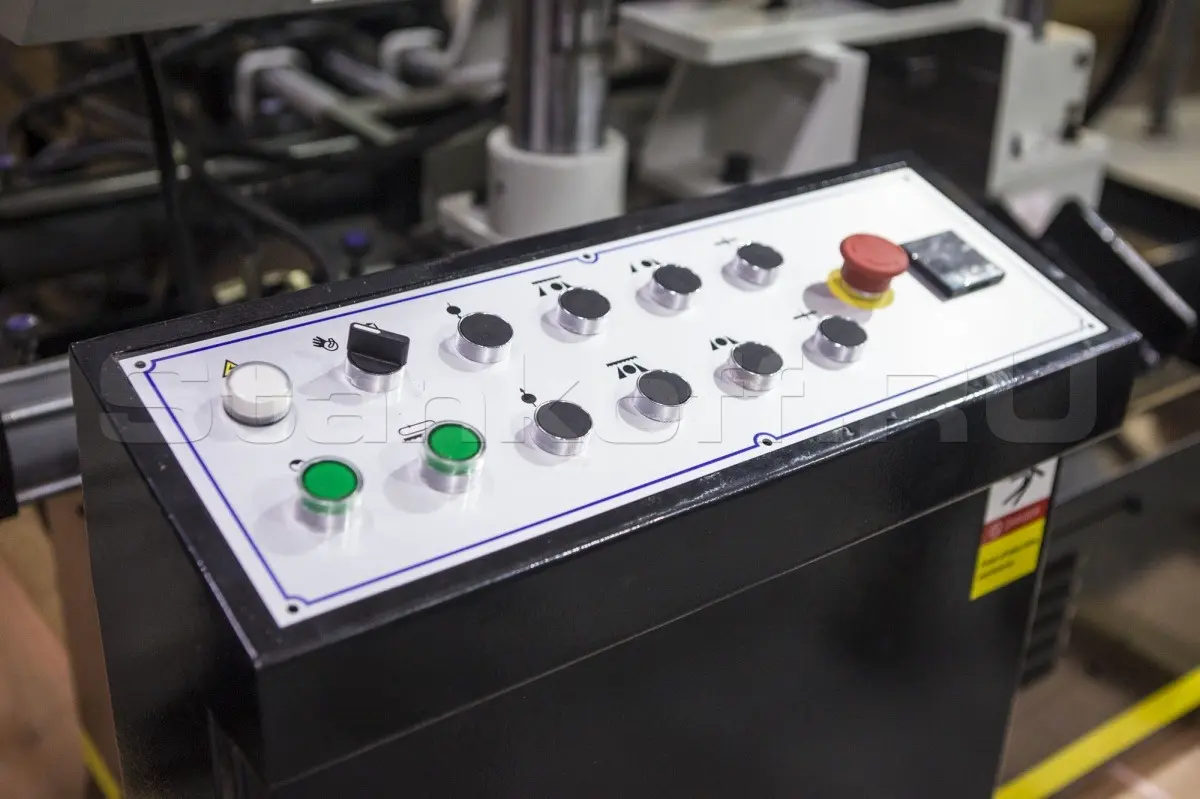

Пульт станка

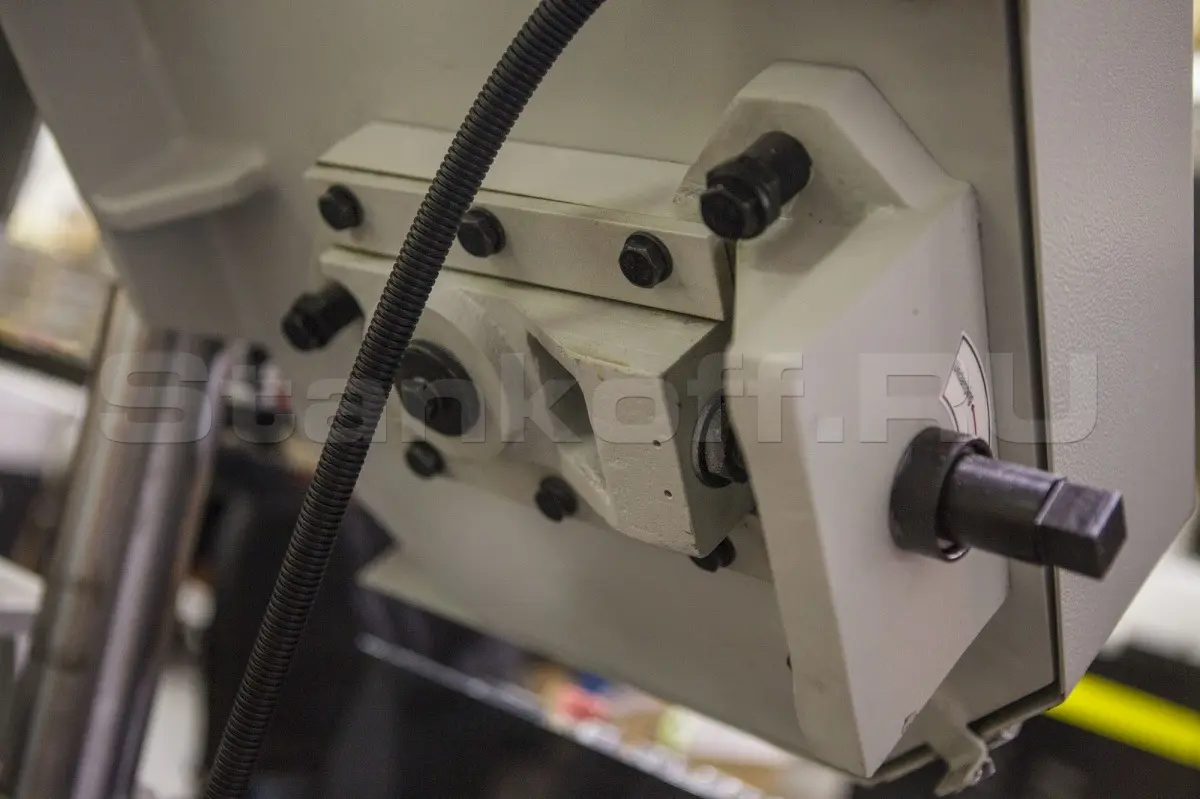

Направляющие

Две направляющие перемещающиеся по салазкам для регулировки жесткости полотна относительно размера заготовки.

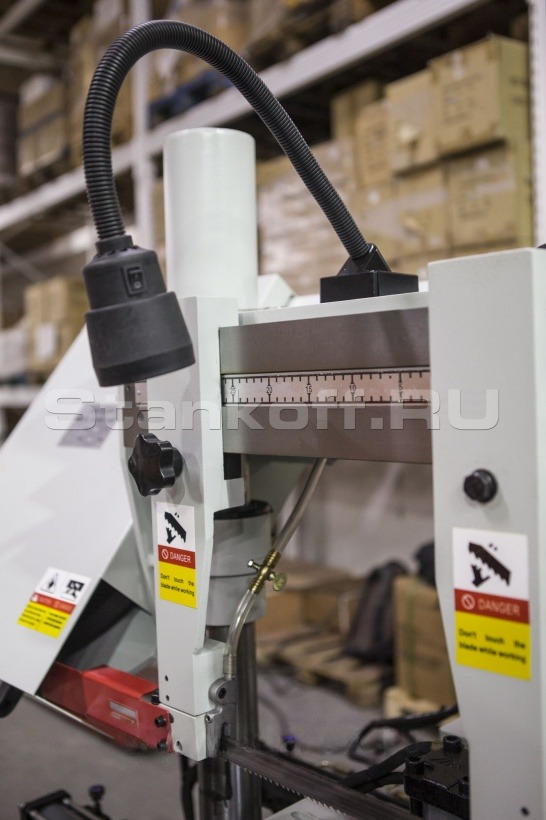

Лампа освещения

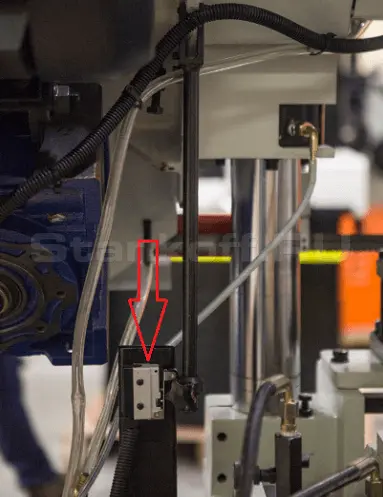

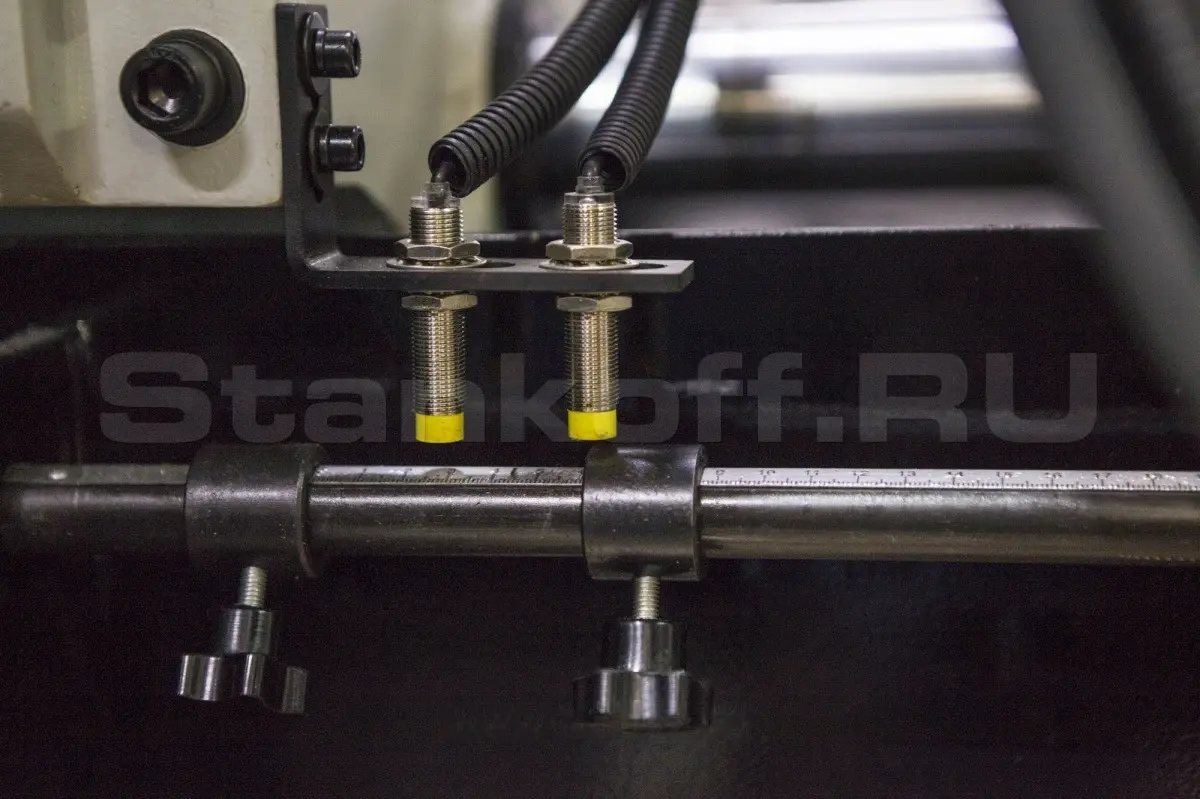

Концевик на подъём

Концевик на опускание

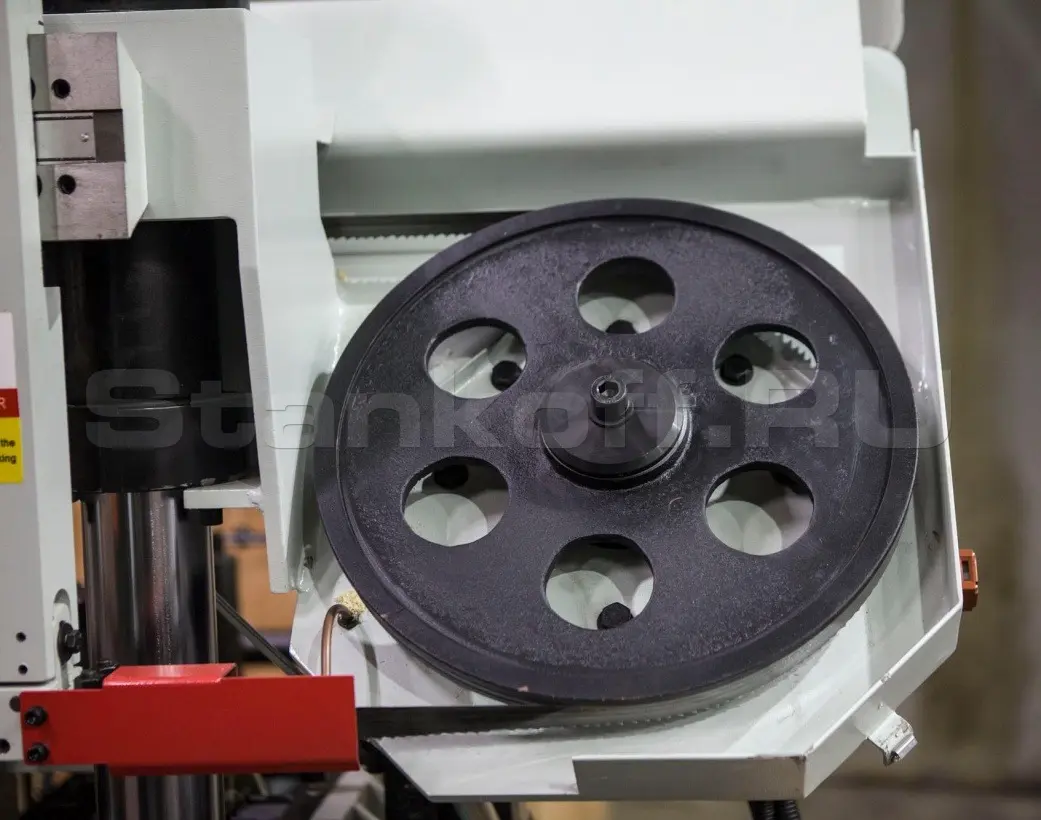

Предохранительные концевики

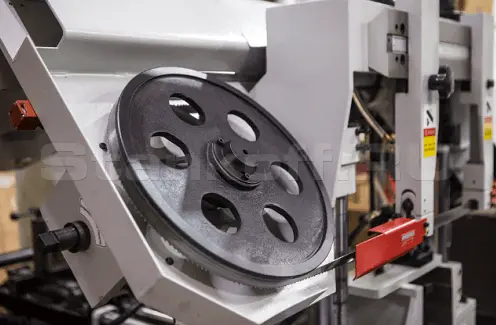

Предохранительные концевики на кожухе маховика, оберегающие станок от поломок в случае если лента повреждена. Привод - гибрид (зубчатый привод + клиноременная передача).

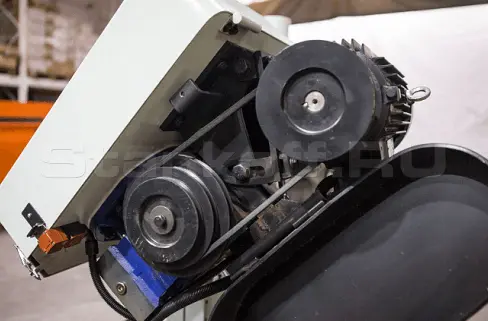

Клиноременная передача

Таблица скоростей

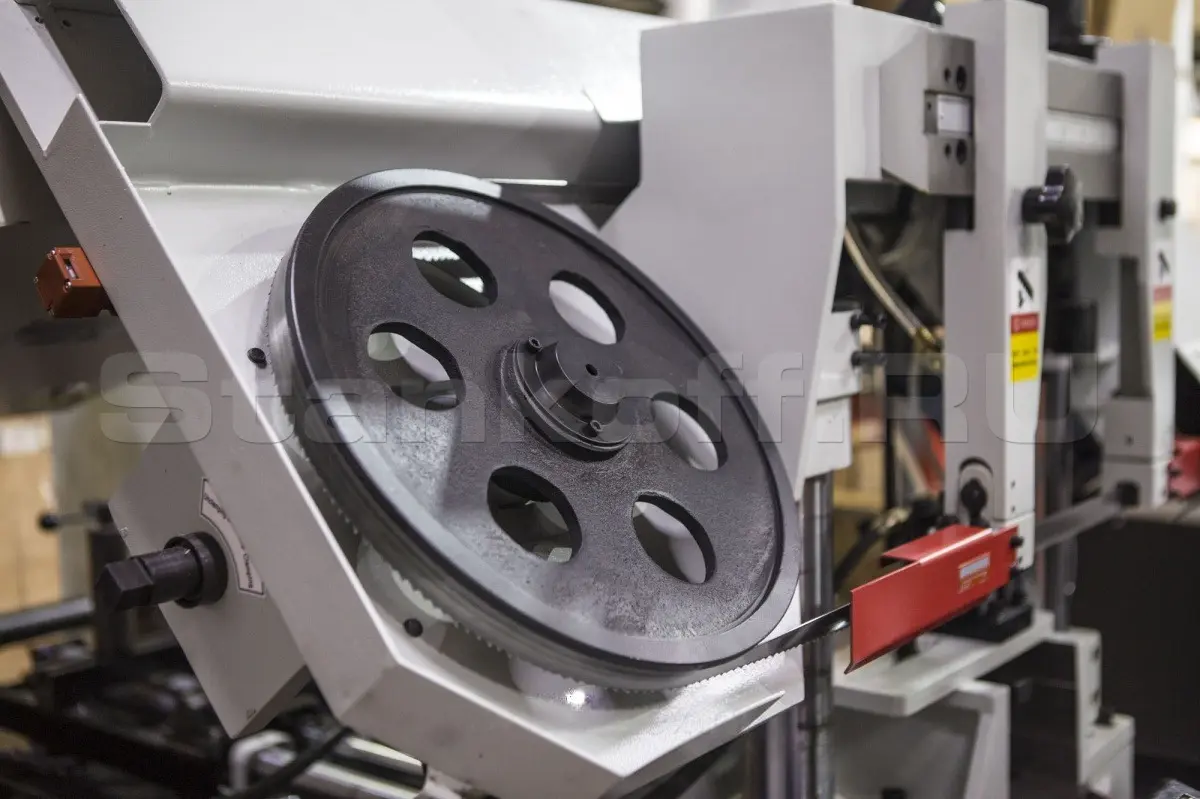

Предохранительный концевик

Предохранительный концевик на кожухе маховика, оберегающий станок от поломок в случае если лента повреждена.

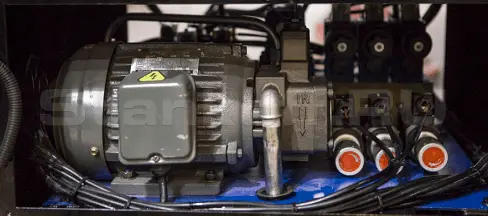

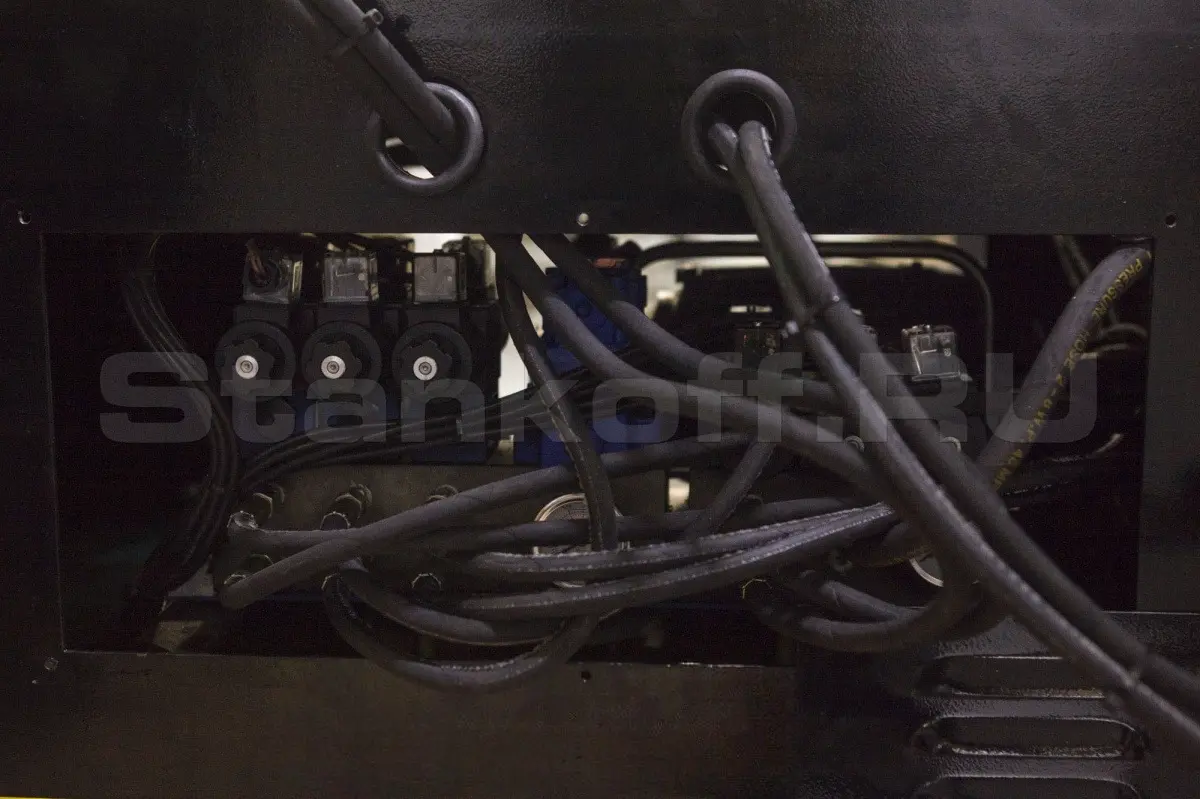

Гидравлический бак, двигатель масляного насоса 0,55 кВт, гидравлический насос (помпа), гидравлические клапаны

Уровень и температура масла, уровеь СОЖ

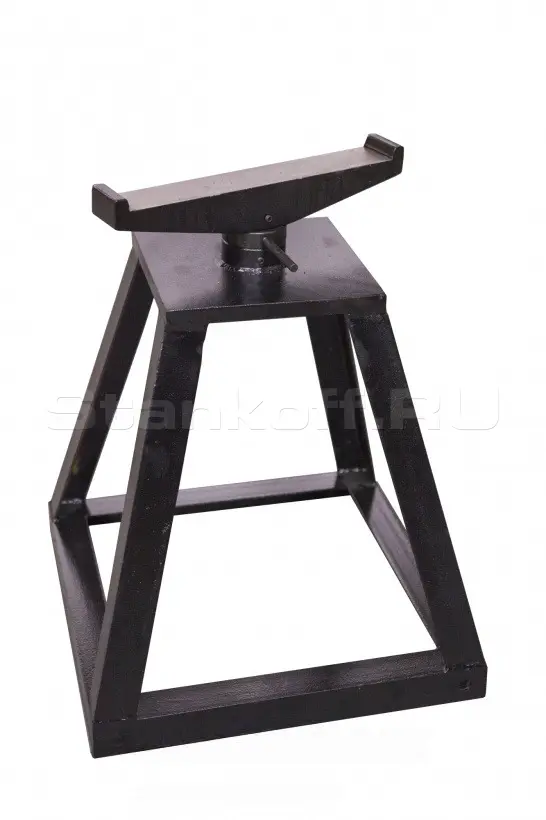

Дополнительная стойка для длинных заготовок + 4 колеса для стойки (в стандартной комплектации)

Комплект колёс для дополнительной стойки + ключи к электоршкафу

Станок Stalex TBK-4228B с открытым кожухом

Класс вязкости гидравлического масла

Класс вязкости	Кинематическая вязкость при 40 °C, мм²/с
Маловязкие масла
5	4,14-5,06
7	6,12-7,48
10	9,00-11,00
15	13,50-16,50
Средневязкие масла
22	19,80-24,20
32	28,80-35,20
Вязкие масла
46	41,40-50,60
68	61,20-74,80
100	90,00-110,00
150	135,00-165,00

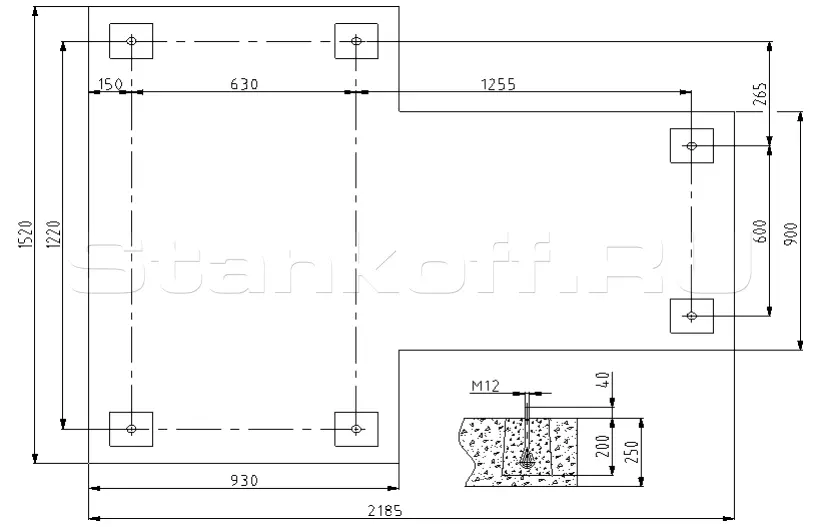

Схема фундамента станка

Производитель: Stalex

Родина бренда: Китай

Мощность двигателя	3 кВт (3-х фазный)
Вращение пилы	90 градусов
Привод	гибрид (зубчатый привод + клиноременная передача)
Скорость резания, м/мин	27, 45, 69
Рабочая зона	90°
Круглая заготовк, мм	280
Прямоугольная заготовка, мм	280 х 280
Макс. размер пиления заготовок методом пакетной резки, мм	280
Макс. единичный ход подающих гидравлических тисков, мм	505
Ограничитель подачи заготовок, мм	505
Размеры ленточного полотна, мм	27х0,9х3505
Повторяющаяся точность позиционирования подачи заготовки	5 мм на длину 100 мм
Точность реза на отклонение по перпендикулярности	заявленная погрешность 0,3 мм на Ø 100 мм сплошного сечения
*Объём гидравлического бак, л	75 заливать 2/3 по уровню масла *используется гидравлическое масло стандартного качества (веретёнка)
Объём бака СОЖ, л	36 л заливать 2/3 по уровню СОЖ
Общие размеры станка (ДxШxВ, мм	2240х1800х1630 мм
Масс, кг	800
Страна производитель	Китай
Мобильная стойка с роликом	+
Комплект гидравлических прижимов для пакетной резки	+
