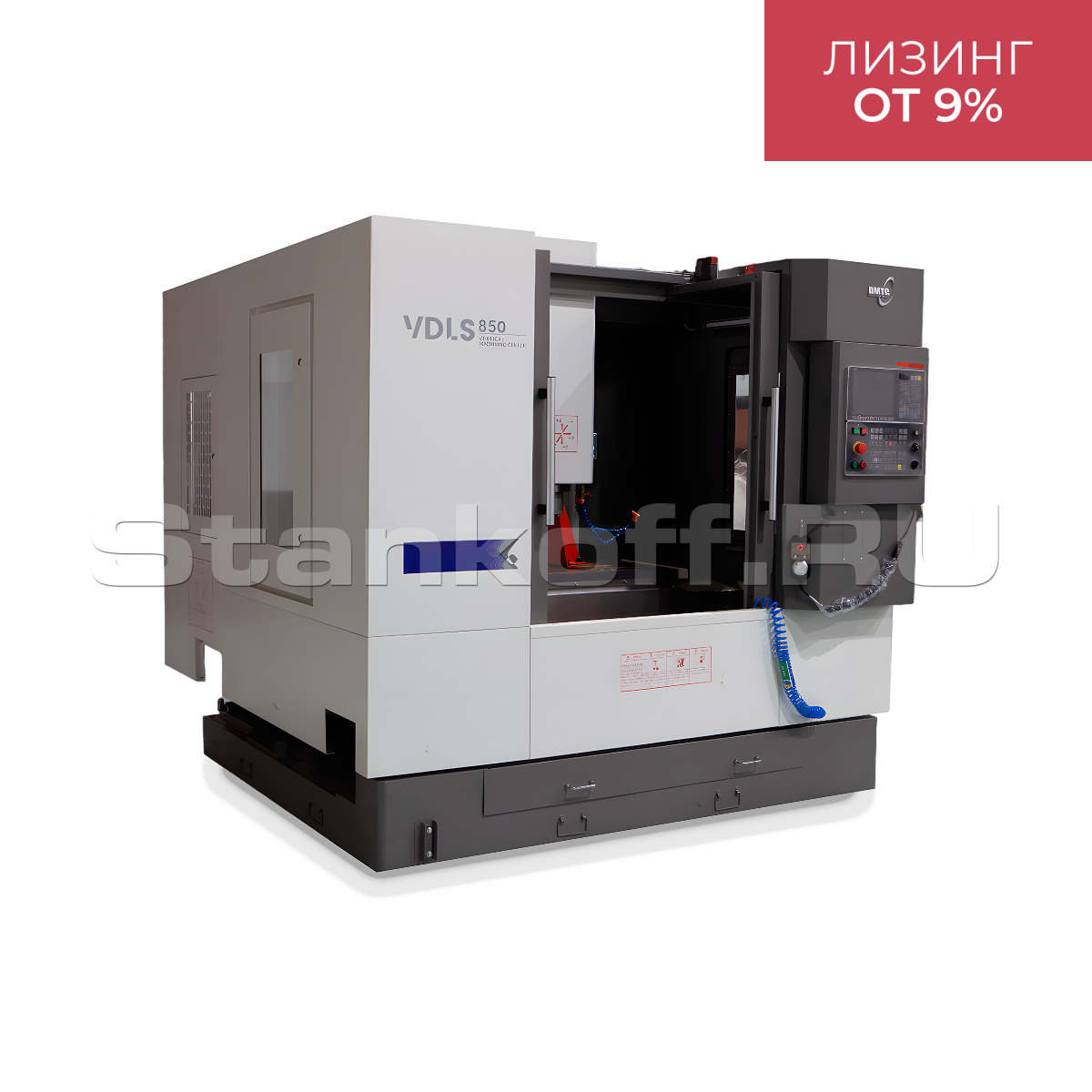

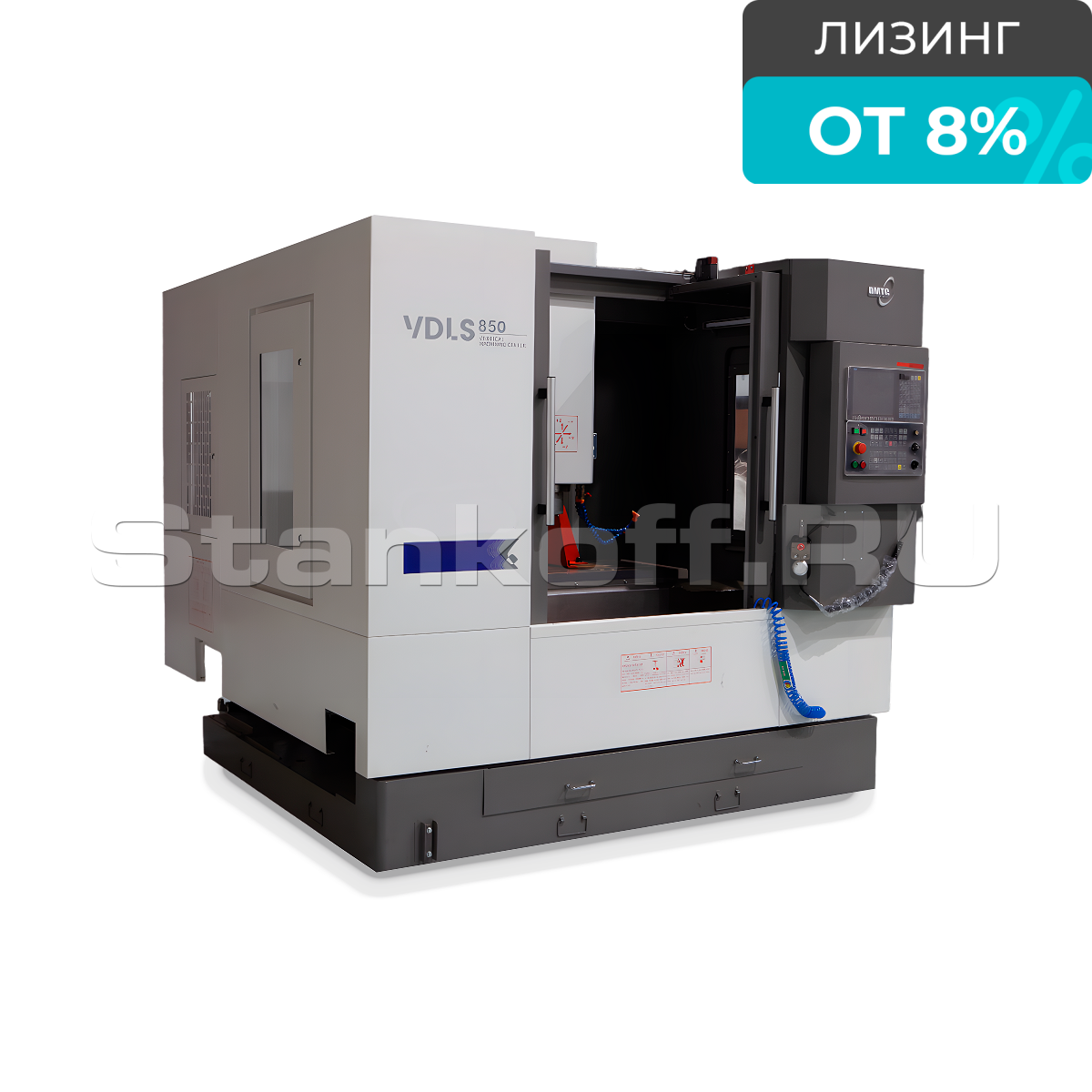

Вертикальный фрезерный обрабатывающий центр DMTG VDLS850A

Куда отправить цену?

В наличии на складе
Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Динар Гатауллин

Хотите мы Вам перезвоним? Да
Вертикально-фрезерный обрабатывающий центр VDLS-850 это современный, высоко скоростной, производительный обрабатывающий центр с ЧПУ для единичного и серийного производства. Предназначен для высокопроизводительной и точной обработки заготовок из стали, чугуна, цветных металлов. Система ЧПУ FANUC/SIEMENS идеально подходит для обработки деталей, имеющих сложную геометрическую форму, например, пресс-формы. Станок позволяет выполнять такие операции как фрезерование, сверление, зенкерование, растачивание, нарезание резьбы, обработка двухмерных и трехмерных изогнутых поверхностей

Отличительные особенности

  • Основные компоненты станины изготавливаются из высокопрочного серого чугуна марки Mehanit, проходят термическую обработку и искусственное старение.В конструкции станка заложена цельнолитая станина с усиленной массой. Масса станка напрямую влияет на жесткость конструкции. Стенки литья толще, следовательно отсутствуют вибрации при обработке, более длительный срок службы оборудования, применение прогрессивных режимов резания;
  • Мощный высокоскоростной шпиндель BT-40, 8 000 об/мин мощностью 7,5/11 кВт изготовлен по лицензии Швейцарской компании IBAG; • Линейные направляющие качения по осям X,Y,Z производства Rexroth (Германия), ШВП производства THK (Япония) обеспечивают высокую скорость до 36 м/мин и точность перемещений по осям до ±0,004мм;
  • Масляное охлаждение шпинделя исключает возможность перегрева шпинделя при длительной работе на максимальных режимах резания, обеспечивает постоянство точностных параметров за счет отсутствия термических расширений шпинделя;
  • Современная система ЧПУ ЧПУ FANUC PLUS 0i-MF (5) или Siemens 828D.
Станина станка проходит несколько этапов старения перед окончательной механообработкой обработкой. Достоверно известно, что тепловые деформации составляют существенную долю в общем балансе погрешностей при изготовлении деталей. Погрешности вызванные тепловыми деформациями составляют до 30-70% от общей погрешности обработки. Особенно заметно их влияние при выполнении чистовых операций. При разработке конструкции станка конструкторами завода учтено воздействие тепловых деформаций, распределение механических напряжений при помощи систем математического моделирования, что позволило добиться внушительных результатов по точности сборки станка.

Область применения

Вертикально-фрезерные обрабатывающие центры модели VDLS применяются во всех отраслях машиностроительной и автомобильной промышленности, приборостроении, авиа и энергетической промышленности.

Поставщики основных комплектующих

Система ЧПУ Fanuc (Япония)
Система ЧПУ Siemens (Германия)
Подшипники шпинделя NSK (Япония)
Системы измерения инструмента RENISHAW (Англия)
ШВП THK (Япония)
Линейные направляющие Rexroth (Германия)
Шпиндель сделан по лицензии IBAG (Швейцария)
Система масляного охлаждения шпинделя Winhee (Китай)

Конструктивные особенности

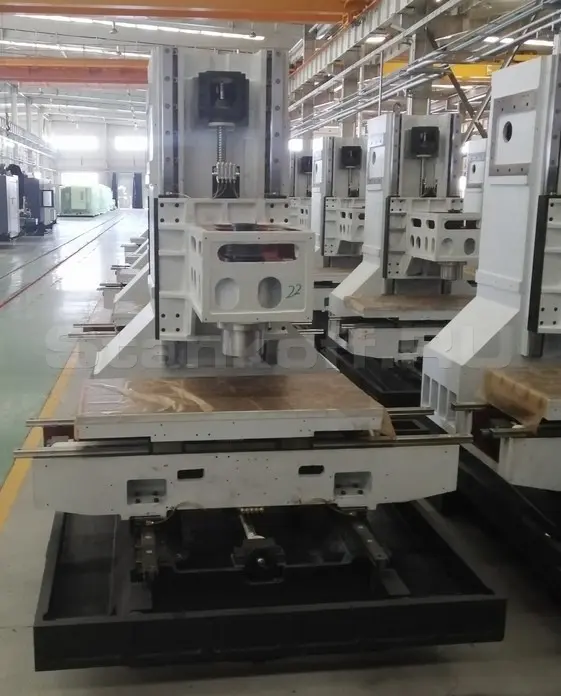

Цельнолитая станина увеличенной массы

Станина отливается из чугуна марки Mehanite с утолщенными стенками. Масса станка напрямую влияет на жесткость конструкции, стенки литья толще, отсутствуют вибрации при обработке, более длительный срок службы оборудования, возможно применение прогрессивных режимов резания, обработка легированных и жаропрочных сталей.

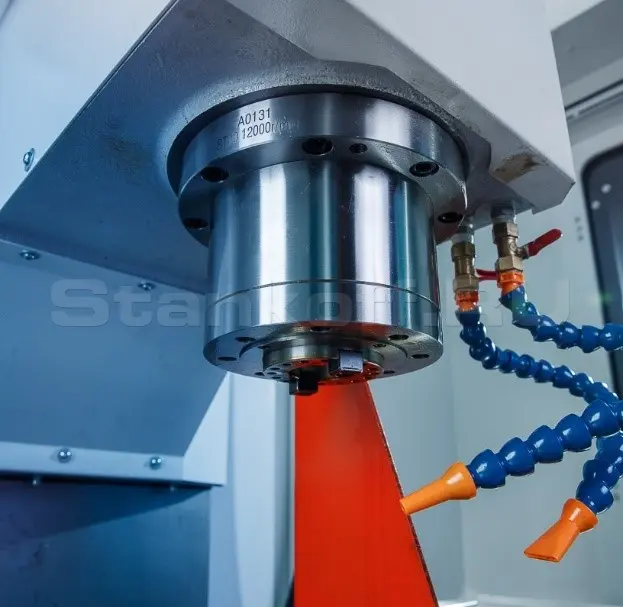

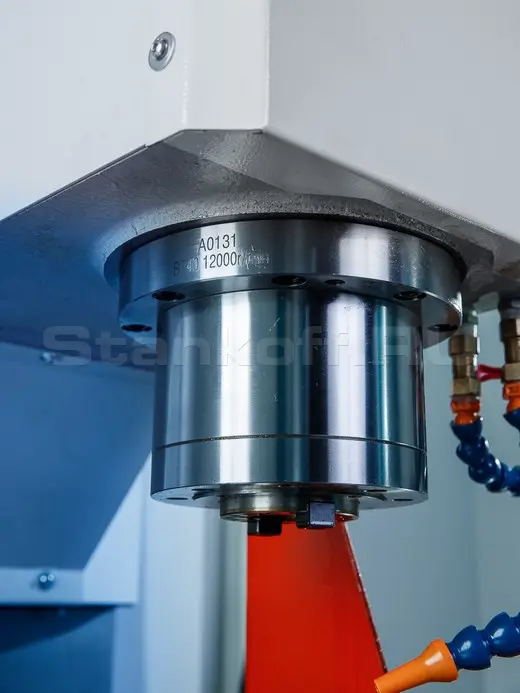

Шпиндель

Шпиндель изготовлен по лицензии Швейцарской компании IBAG. Установка шпинделя на высокоточных подшипниках класса P4 обеспечивает высокую частоту вращения.
«Плавающая» система крепления инструмента предотвращает нагрузку на подшипники шпинделя, что обеспечивает стабильный зажим / разжим инструмента и долгий срок службы подшипников шпинделя.
Встроенная система масляного охлаждения шпинделя предотвращает тепловые расширения шпинделя, что так же гарантирует точность обработки.

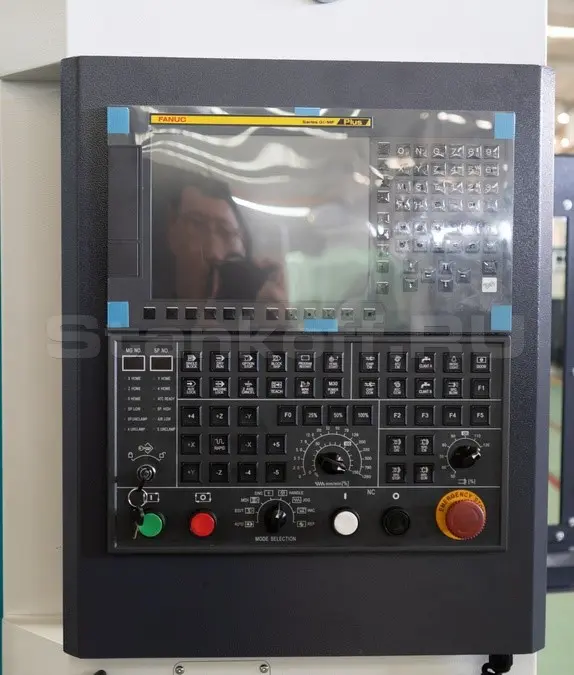

Система ЧПУ Fanuc 0i (Япония)

• Удобное использование, высочайшее качество изготовления, исключительная надежность системы, простота программирования;
• Интерфейс на русском языке;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования, функция передачи данных, пульт перемещений MPG.
• Наиболее распространённая система ЧПУ в России, что позволит с легкостью найти оператора станка для вашего производства;
• Наличие сервисного центра в России и склада запасных частей, позволит устранить вынужденную остановку станка в минимальные сроки.

Система ЧПУ Siemens 828D (Германия)

• Изысканная и надежная система ЧПУ;
• Система ЧПУ оборудована портом USB и сетевым портом, находящимся на передней панели для удобного использования;
• Функция передачи данных, пульт перемещений MPG;
• Литая панель управления изготовлена из износостойкого пластика, клавиши клавиатуры покрыты пленкой. Высокая надежность и водонепроницаемость обеспечивают хорошую работу системы управления в жестких условиях эксплуатации;
• Компактность и функциональность 4-х осевой обработки;
• Цветной дисплей и большой размер клавиатуры максимально удобно подходят для работы оператора станка;
• Интерфейс на русском языке.

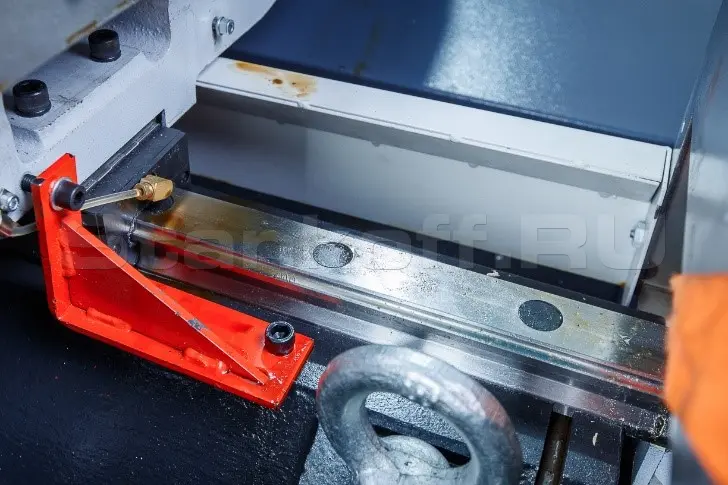

Линейные направляющие качения

На фрезерном центре VDLS по осям X,Y,Z установлены направляющие качения производства Rexroth (Германия), обеспечивающие высокую скорость и точность позиционирования.

Приводы подач по осям X/Y/Z

На станке установлены оригинальные приводы подач от производителя FANUC (Япония) или Siemens (Германия), что обеспечивает высокую надежность, скорость и плавность перемещений.

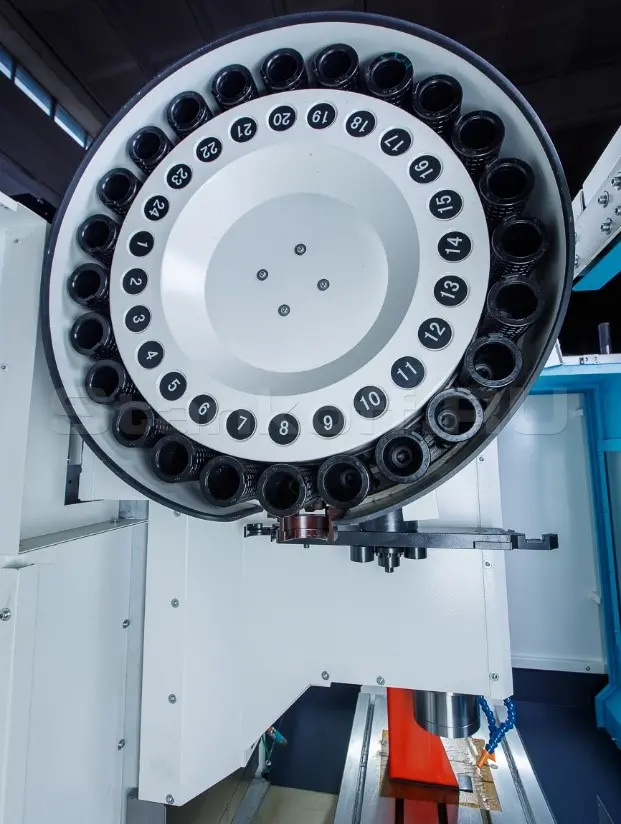

Автоматическая система смены инструмента

В стандартной комплектации установлена 24-х позиционная система смены инструмента (ATC) тип «рука» обеспечивает смену инструмента за 2 -2,5 секунды. Перед сменой инструмента в принудительном порядке производится обдув конуса шпинделя. Этот тип манипулятора является лучшим выбором для быстрой и надежной работы станка.

Система подачи СОЖ

Станок оснащен системой подачи СОЖ. На станке установлены три сопла, которые обеспечиваю подачу СОЖ непосредственно в зону резания.

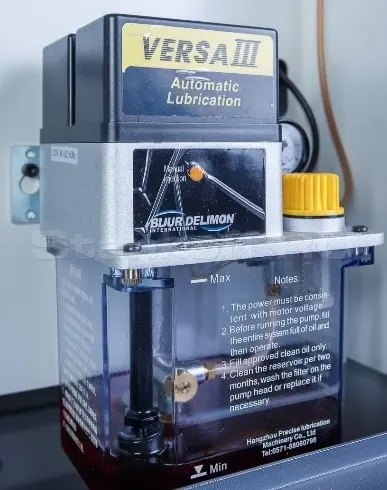

Автоматическая система смазки

Автоматическая импульсная система смазки обеспечивает централизованную своевременную смазку по основным движущимся элементам – направляющим и ШВП, что сокращает их износ в разы.

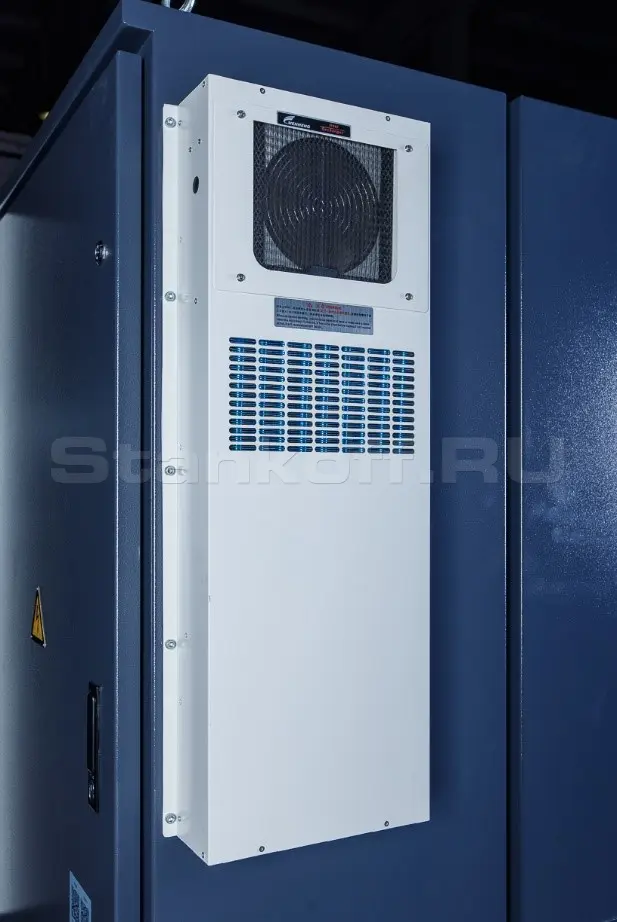

Теплообменник электрошкафа

Теплообменник электрошкафа обеспечивает охлаждение компонентов электрошкафа при работе оборудования в двух-трех сменном режиме. Компенсирует перепады температур в цехе, особенно при превышении температурных норм эксплуатации.

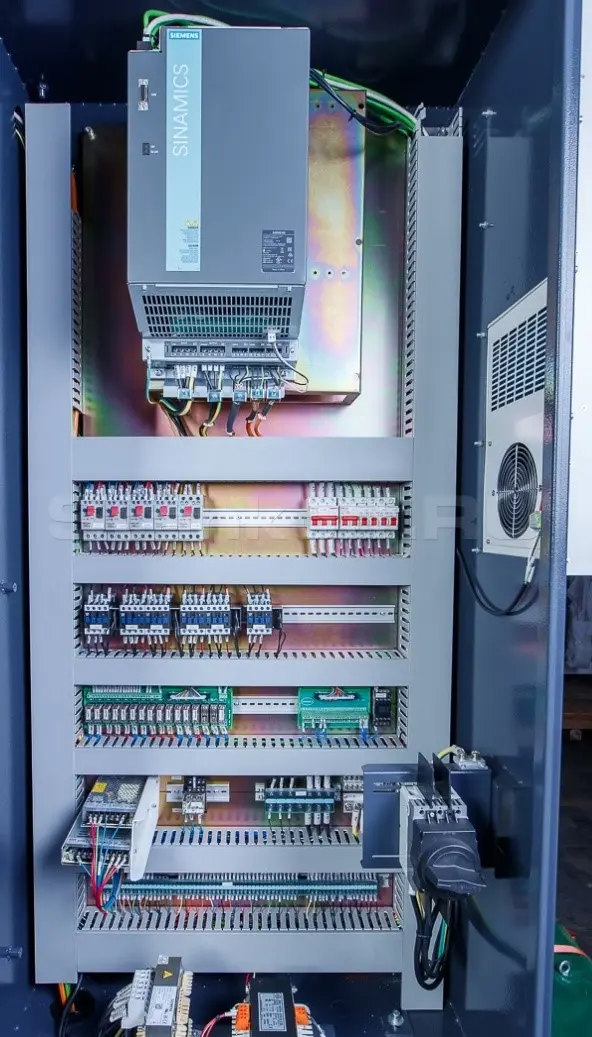

Электрокомпоненты Fanuc/Siemens

Электрошкаф полностью соответствует нормам СЕ, что указывает на соответствие продукции всем необходимым требованиям законодательства Европейского Союза. Основные компоненты установленной электроники принадлежат компаниям Fanuc и Siemens.

Телескопическая защита направляющих по всем осям

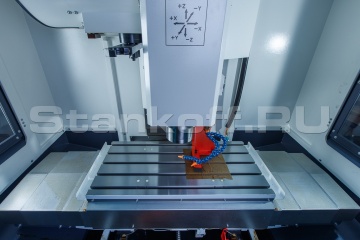

Полностью закрытая рабочая зона станка(с крышей) с защитными телескопическими кожухам по осям X/Y/Z обеспечивает надежность и защиту от протекания СОЖ.

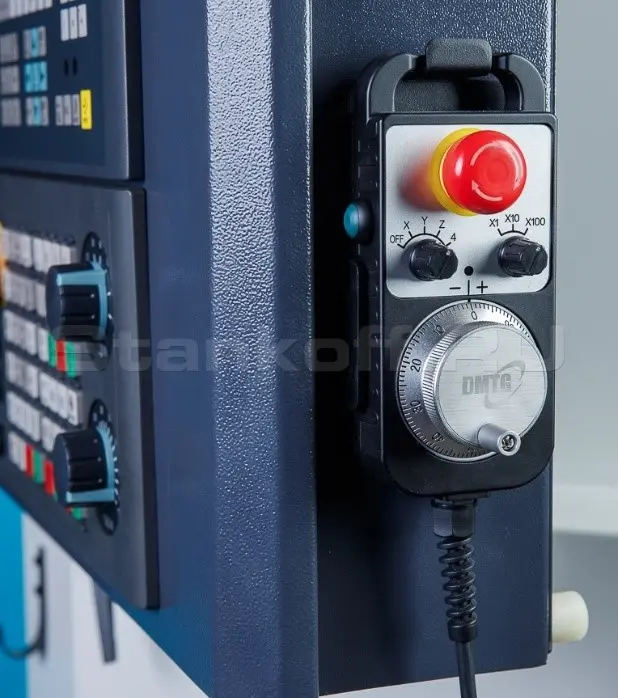

Маховик перемещений по осям

Поворотная стойка системы ЧПУ оснащена маховичком, который позволяет в разы сократить время наладки станка, обеспечивает перемещение рабочих органов станка по 4-м осям (в случае дополнительной установки 4-ой оси).

Сигнальная лампа

Сигнальная лампа

Основная функция сигнальной лампы - цветовая визуализация состояния станка, удаленно сообщает оператору о состоянии режима работы.

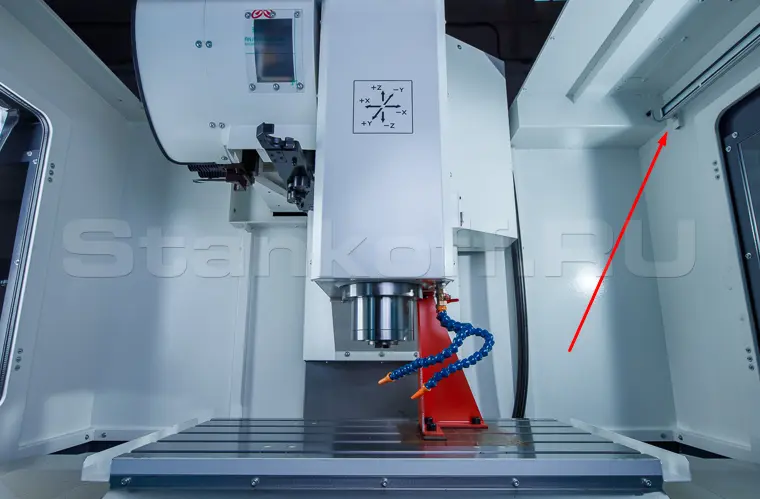

Освещение рабочей зоны

Современное LED освещение в положении сбоку обеспечивает полное освещение рабочего пространства станка и контроля рабочей зоны в процессе эксплуатации.

Опции

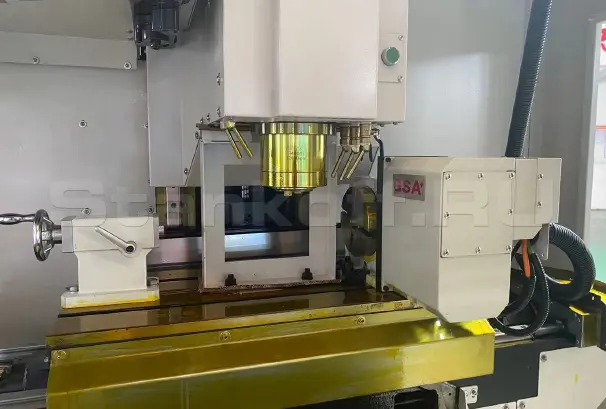

Поворотный стол (4-я ось) GSA (Тайвань)

Опционально станок может быть оснащен поворотным столом в комплектации с трех кулачковым патроном и задней бабкой производства GSA (Тайвань), что позволит значительно расширить технологические возможности оборудования, обрабатывать криволинейные элементы на телах вращения с одновременным применением 4-х осей.


Производитель: DMTG

Родина бренда: Китай

Система ЧПУ Fanuc 0i-MF PLUS (5)
Размеры рабочего стола, мм 1000 х 500
Т-обр. пазы 5 х 18 х 100
Наибольшая нагрузка на стол, кг 500
Расстояние от центра шпинделя до направляющих колонны, мм 607
Расстояние от торца шпинделя до поверхности рабочего стола, мм 145 - 705
Перемещение по осям X/Y/Z, мм 860 / 510 / 560
Тип направляющих, тип Х/Y/Z: линейные направляющие качения
Быстрые перемещения по осям Х/Y/Z, м/мин 36 / 36 / 30
Скорость подачи, мм/мин 0 – 10 000
Максимальная скорость вращения шпинделя, об/мин 8 000
Тип конуса шпинделя, тип ВТ-40
Емкость магазина инструмента, шт. 24 (тип рука)
Максимальная масса инструмента, кг 8
Максимальный диаметр/длина инструмента, мм

Ø78 (Ø155*) / 300

* при свободных соседних позициях

Время смены инструмента, сек 2,5 сек
Точность позиционирования по осям X/Y/Z, мм 0,008 / 0,008 / 0,008
Повторяемость по осям X/Y/Z, мм 0,005 / 0,005 / 0,005
Мощность электродвигателя главного привода, кВт 7,5/11,0 – Fanuc
7,5 - Siemens
Габаритные размеры, мм 2496 х 2530 х 2679
Масса нетто, кг 5 600
