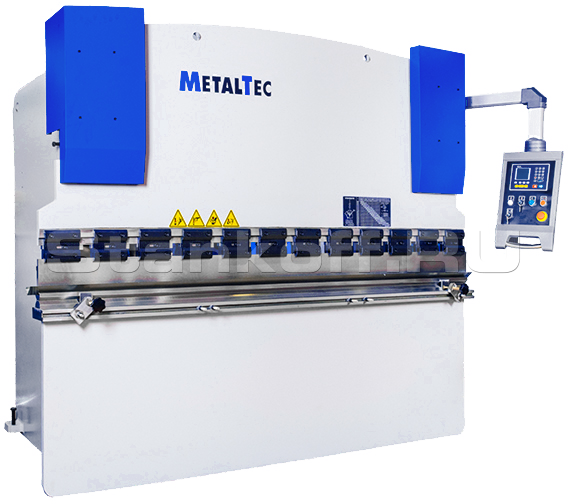

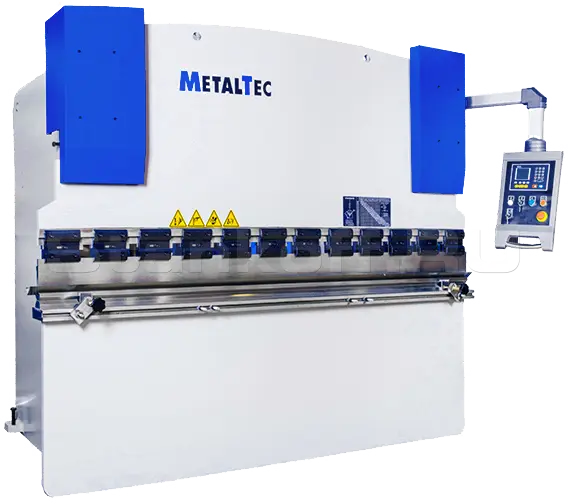

Гидравлический листогибочный пресс MetalTec HBM 63/2500 E22

1 860 630 ₽

Последнее изменение:
16 декабря

Готовы обсудить цены и условия

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Роман Кокшаров

+7 995 888-10-38

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с HBM 63/2500 E22

5 самых нужных станков для мастерской

7 правил для достижения успеха в производстве металлических изделий

MetalTec HBM 63/2500 E22 в Серпухове

Пусконаладка оптоволоконного лазерного станка для резки металла XTC-1530H/3000 Raycus и гидравлического листогибочного пресса MetalTec HBM 125/3200М E22 в Ревде

XTC-1530H/3000 Raycus и MetalTec HBM 125/3200М E22 в Ревде

MetalTec HBM 125/3200М E22 в Москве

MetalTec HBM 125/3200М E22 в Сыктывкаре

Читать все статьи

Сопутствующие товары

Матрицы для прессов

Подложки для листогибочных прессов

Пуансоны для прессов

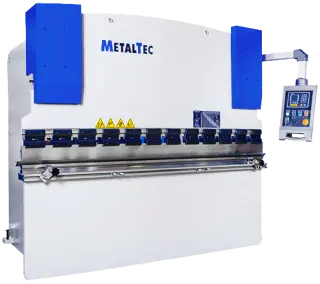

Гидравлический листогибочный пресс MetalTec HBM 63/2500, предназначен для гибки листового металла. Операция гибки может выполняться по всей рабочей длине, либо сегментно.

Область применения

Применяется при производстве различных изделий из листовой стали. Практически любая отрасль машиностроения и металлообработки: машиностроение, судостроение, аэрокосмическая отрасль, производство мебели для лабораторий, медицинская техника и мебель, а также многие другие:

детали кузова машин;
воздуховоды и системы вентиляции;
элементы напольных покрытий, лестницы, двери и лифтовые кабины;
корпуса электрошкафов и аналогичных устройств;
кожуха и короба, для практически любого вида оборудования и машин;
устройства и приборы бытового назначения;
декоративные изделия;
и т.д.

Схемы обработки

Основные узлы станка

Система управления	Е22

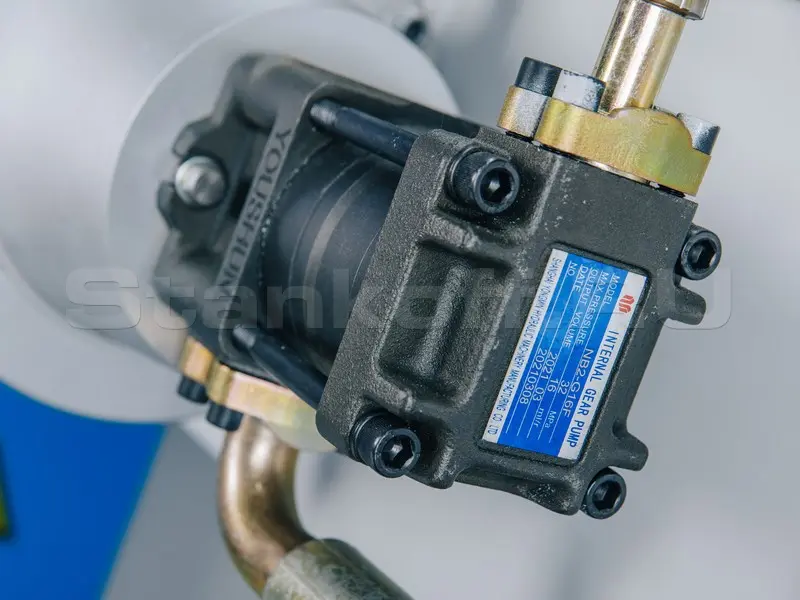

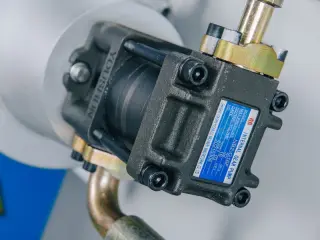

Насос гидравлической системы	YOUSHUN NB2-G16F (Шанхай)
Клапаны гидравлической системы	Rexroth (Германия)
Уплотнительные кольца	NOK (Япония)
Фиттинги гидравлических трубок	JS (Германия)
Главный двигатель	Китай
Электрокомпоненты	Schneider (Франция)
Комплект инструмента (универсальные пуансоны + матрица)	Китай
Педаль управления	Китай

Отличительные особенности

Высокопрочные сварные соединения конструкции станины, обеспечивают превосходную стабильность всего станка при выполнении операций гиба.
При производстве, станина проходит термическую обработку для снятия напряжения металла, что позволяет добиться высокого качества и жесткости рамы пресса. Отлаженная, точная и синхронная работа гидравлических цилиндров, соединенных между собой механической траверсой, позволяют выполнять точный гиб без потери времени на донастройку.
Перемещение задних упоров осуществляется с пульта оператора.

Конструктивные особенности

Массивная станина

Массивная цельносварная станина, изготовлена из высокопрочной стали. РАМ и основание изготавливаются за один установ, после чего для снятия напряжения металла проходят обжиг при высоких температурах. Чем достигается стабильность конструкции, долговечность и жесткость.

Гидроциллиндры

Обеспечивают создание давящего усилие на РАМ пресса, который перемещается сверху вниз, осуществляет механическую деформацию подаваемого в зону обработки материала (процесс гибки).

Гидравлическая система и клапаны Bosch-Rexroth (Германия)

Гидравлическая система ведущего мирового производителя. Оптимальное распределение нагрузки и давления системы, благодаря клапанам немецкого качества.

Уплотнительные кольца NOK (Япония)

Обеспечивают надёжную герметичность всей системы, за счет качества и увеличенного ресурса службы.

Передние поддерживающие упоры

2 передних поддерживающих упора, позволяют базировать лист, облегчая задачу оператору. Упоры можно отрегулировать по высоте и по ширине рабочего стола.

Педаль управления процессом гибки

Листогибочный гидравлический пресс MetalTec HBM 63/2500 укомплектован выносным, ножным модулем управления. Модуль имеет две педали – для подачи верхней плиты вниз, и отвода в первоначальное положение – вверх.

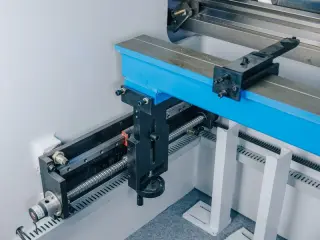

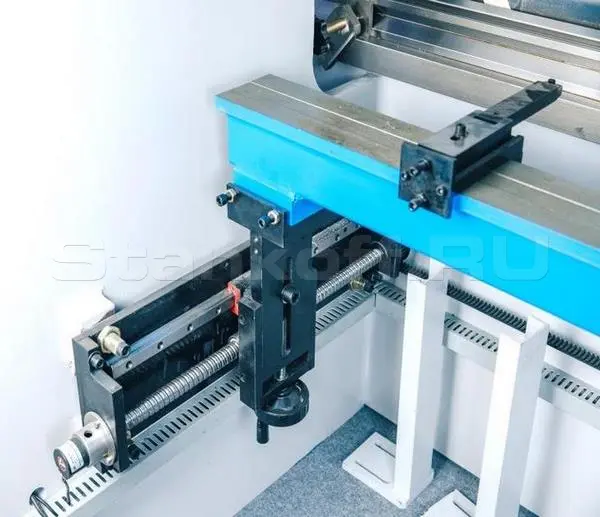

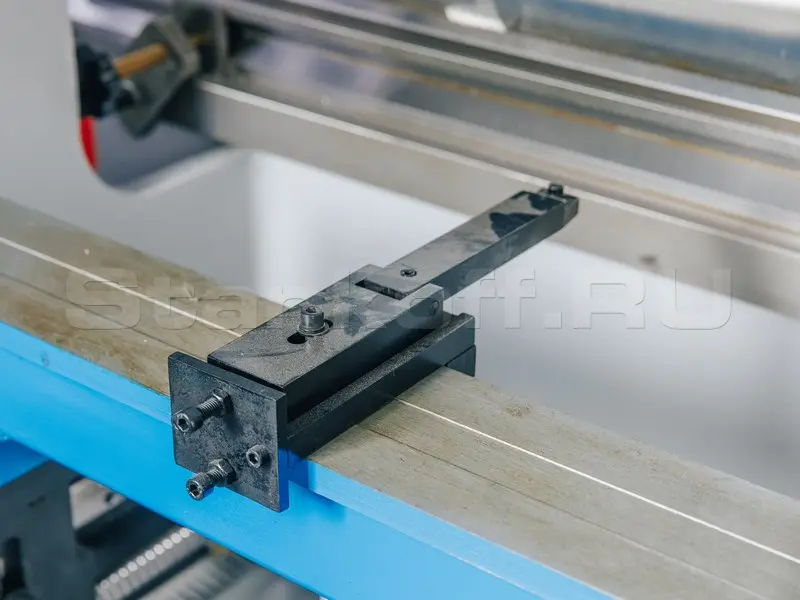

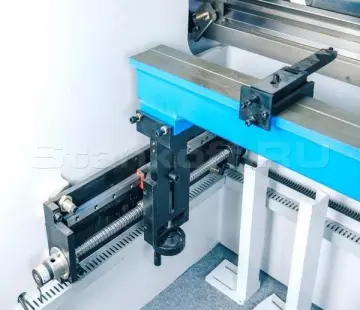

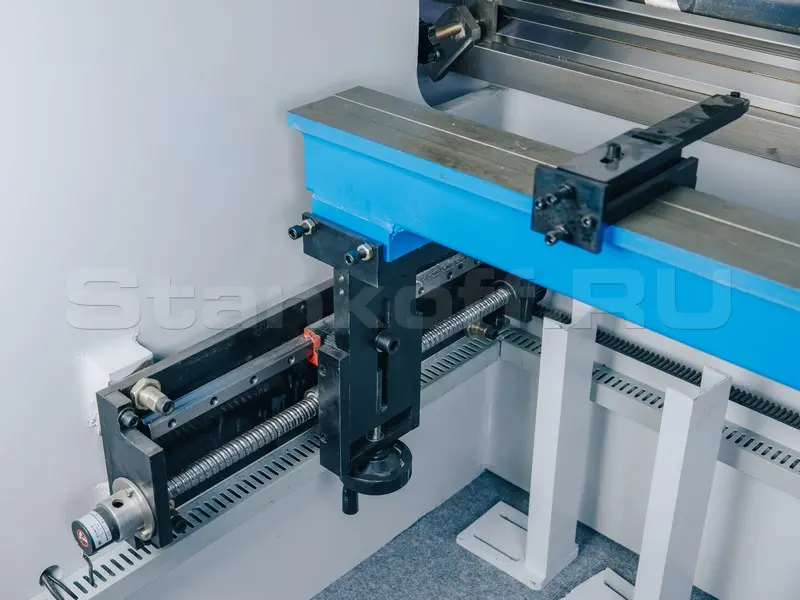

Высокоточные жесткие задние упоры (ось Х)

Автоматическая регулировка балки задних упоров по оси Х – относительно оператора вперед/назад. Блок задних упоров перемещается по высокоточным направляющим HIWIN (Тайвань), благодаря чему достигается высочайшая точность позиционирования.

Ручная регулировка балки задних упоров по высоте (ось R)

Ручная регулировка балки задних упоров по оси R – относительно оператора вверх/вниз.

Надежный и мощный двигатель

Серия SIEMENS - это высокоэффективный низковольтный трехфазный электродвигатель, изготовленный SIEMENS ltd в соответствии со стандартом IEC & GB. Материал корпуса - чугун.

Электрошкаф с электрокомпонентами SCHNEIDER (Франция)

Промышленный изолированный электрошкаф, надежно защищает электрокомпоненты от воздействия внешней среды, пыли, влаги и т.д. Удобный и быстрый доступ.

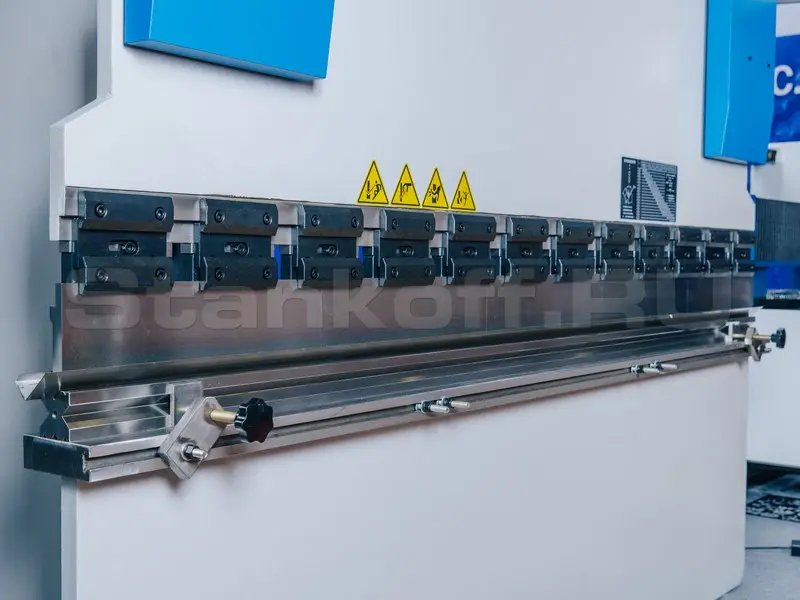

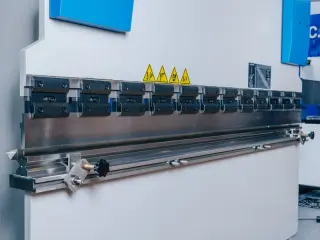

Гибочный инструмент

Станок укомплектован стандартным широкоуниверсальным комплектом гибочного инструмента (пуансон + матрица). Данный инструмент позволяет производить гибы с углами – от 90 и более градусов.

Матрица V образная многоручьевая, для гиба разных толщин металла.

Возможно применение специализированного инструмента. Изготавливается под заказ. По запросу.

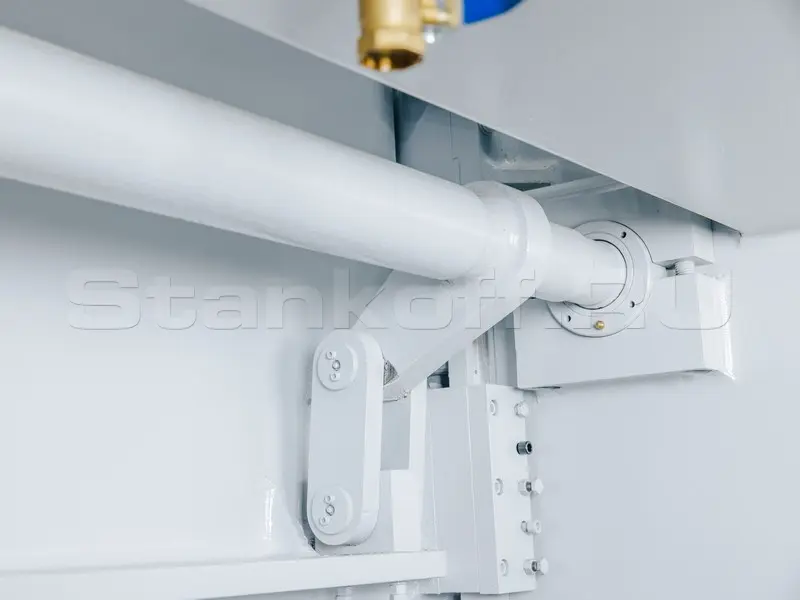

Синхронизация гидроциллиндров

Синхронизация гидроцилиндров происходит посредством торсионного вала. Принудительная жесткая синхронизация.

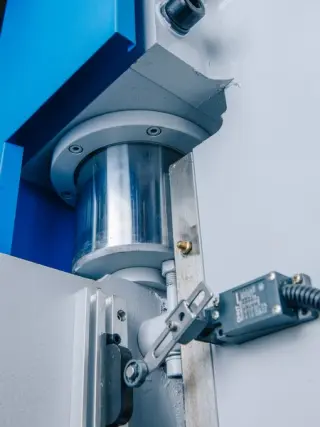

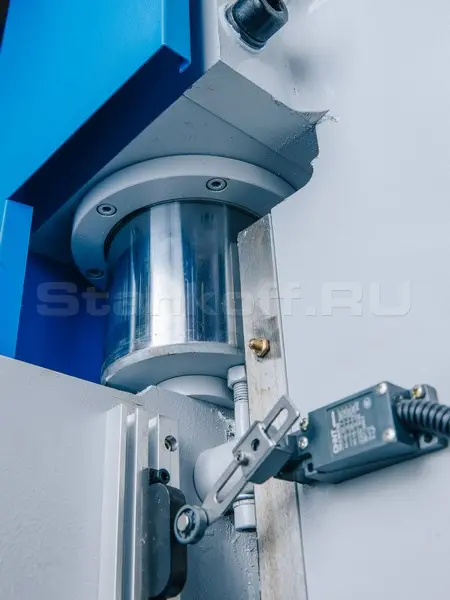

Механические концевики определения положения плиты (PAM)

Благодаря верхнему и нижнему механическим концевикам, система отслеживает положение РАМА.

Система управления E22

Технологичная и функциональная система управления, подходит для большинства задач. Удобна и эргономична, в условиях различной степени загруженности. Позволяет оптимизировать и сохранять операции гиба, и воспроизводить без потери времени.

Основные функции:
Установка ограничений (ограничение хода заднего упора и траверсы);
Настройка времени выдержки;
Отображение положения заднего упора, с точностью 0,1 мм.;
Отображение позиций осей Х/Y;
Возможность пошагового программирования;
Возможность ручного режима работы;
30 программ по 15 гибов/шагов;
Программирование угла гиба в градусах, и функция корректировки угла, без необходимости высчитывания параметров;
Выбор системы измерения: дюйм/мм;

Защитное ограждение рабочей зоны

Защитное ограждение предотвращает доступ к узлам станка посторонних, и не ответственных лиц. Помимо этого, это снижает риск травматизма на производстве, закрывая доступ к узлам станка и рабочей зоне неквалифицированного персонала.

Расчет усилия на длину гиба заготовки - 1 метр

Производитель: MetalTec

Родина бренда: Китай

Усилие,кН	630
Усилие, тонн	63
Рабочая длинна, мм	2500
Расстояние между колоннами, мм	2000
Глубина подачи (зев), мм	250
Ход пуансона, мм	120
Ход заднего упора, мм	600
Высота открытия, мм	380
Диаметр гидроцилиндров, мм	135
Максимальное давление гидравлики, МПа	23
Скорость перемещения инструмента
Свободный ход, мм/с	70
Рабочая скорость, мм/с	11
Скорость возврата, мм/с	80
Мощность главного двигателя, кВт	5,5
Частота вращения главного двигателя, об/мин	1450
Мощность двигателя заднего упора, кВт	0,55
Частота вращения двигателя заднего упора, об/мин	1450
Производительность гидравлической маслостанции, л/мин	13,3
Максимальное давление гидравлической маслостанции, МПа	31,5
Габаритные размеры
Длина, мм	2500
Ширина, мм	1500
Высота, мм	2200
Вес, кг	3100
