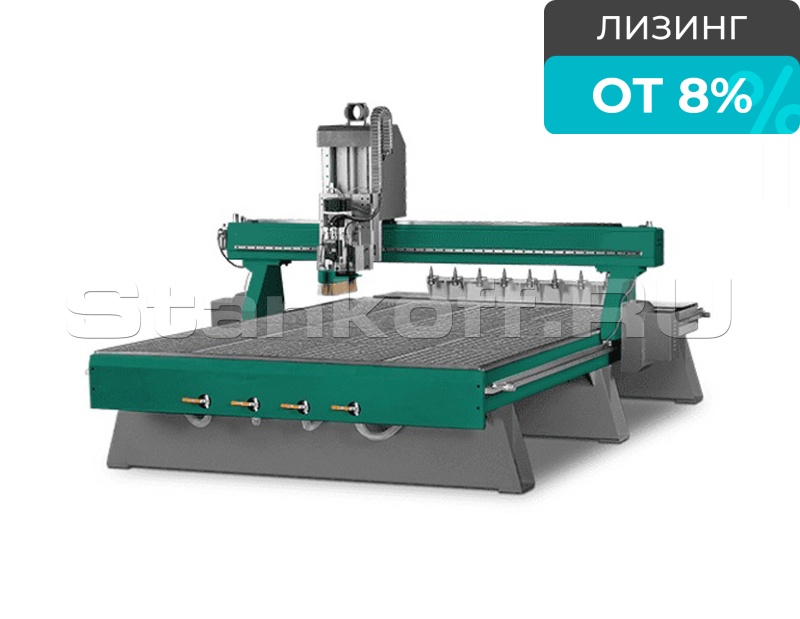

Фрезерный станок с ЧПУ TS 2040 АТС

Name: Фрезерный станок с ЧПУ TS 2040 АТС
Availability: PreOrder

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Максим Грачев

+7 965 585-00-72

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с TS 2040 АТС

Одна машина – сотни возможностей: фрезерные станки, меняющие правила в вашу...

Технология производства филенчатых дверей из древесного массива. Какие станки...

TS 2030 АТС в Москве

TS 2030 АТС в Ижевске

TS 2030 АТС в Орехово-Зуево

TS 2040 в станице Северской

Читать все статьи

Применение:

Станки моделей TS 2040 АТС – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Фрезерные станки с ЧПУ промышленной серии с АТС – применяются как в серийном так и крупносерийном производстве, как правило, это изготовление мебели, дверей, фасадов, сувенирной продукции, моделирование, рекламы и многое другое. Станки данной серии отличаются автоматической сменой инструмента, что позволяет производить обработку деталей в автоматическом режиме без участия оператора, это сказывается на повышение производительности и уменьшение брака.

Комплектация:

Станок TS 2040 ATC – механическая часть	1 шт
Шпиндель 9 кВт HQD 24 000 об/мин (9 кВт HSD Италия Опция)	1 шт
Цанга ER 32 патрон ISO 30	8 шт
Шкаф электронного управления	1 шт
Комплект соединительных кабелей :Data Cable, Power Cable, etc	1 комп
Программное обеспечение NC-studio 8 (лямда)	1 комп
Начальный комплект фрез	1 комп
Аспирационная система	1 шт
Набор приспособлений для прижима заготовки	1 комп
ЗИП	1 комп

Особенности конструкции

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедших специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки.

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

Высокопрецизионная винтовая пара

Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z сечение 40.

Ось Z

По оси Z установлена прямая передача через муфту.

Высокоточные направляющие

Линейные направляющие (Тайвань)повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Высокоскоростной шпиндель 9 кВт. HQD

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для
изготовления рекламы и сувенирной продукции. Охлаждение принудительное от вентилятора установленного на валу шпинделя. Шпиндель с автоматической сменой инструмента.

Инвертор DELTA 11кВт

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 50 м/мин.

Планетарные редукторы по всем осям

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно:
- реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- получить гораздо более высокий КПД;
- облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
- уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют.

Сервогибриды (Leadshine)

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

Отдельностоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонован в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий.

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора Данная система, в отличии от барабанной системы смены инструмента имеет более простую конструкцию, что обеспечивает высокую степень надежности.

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Система управления NC STUDIO 8 (Лямда)

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Аспирационная установка

Пылеулавливающий агрегат производительностью входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Дополнительная комплектация:

Поворотное устройство

Длинна поворотного устройства 1200 мм, диаметр 230 мм.

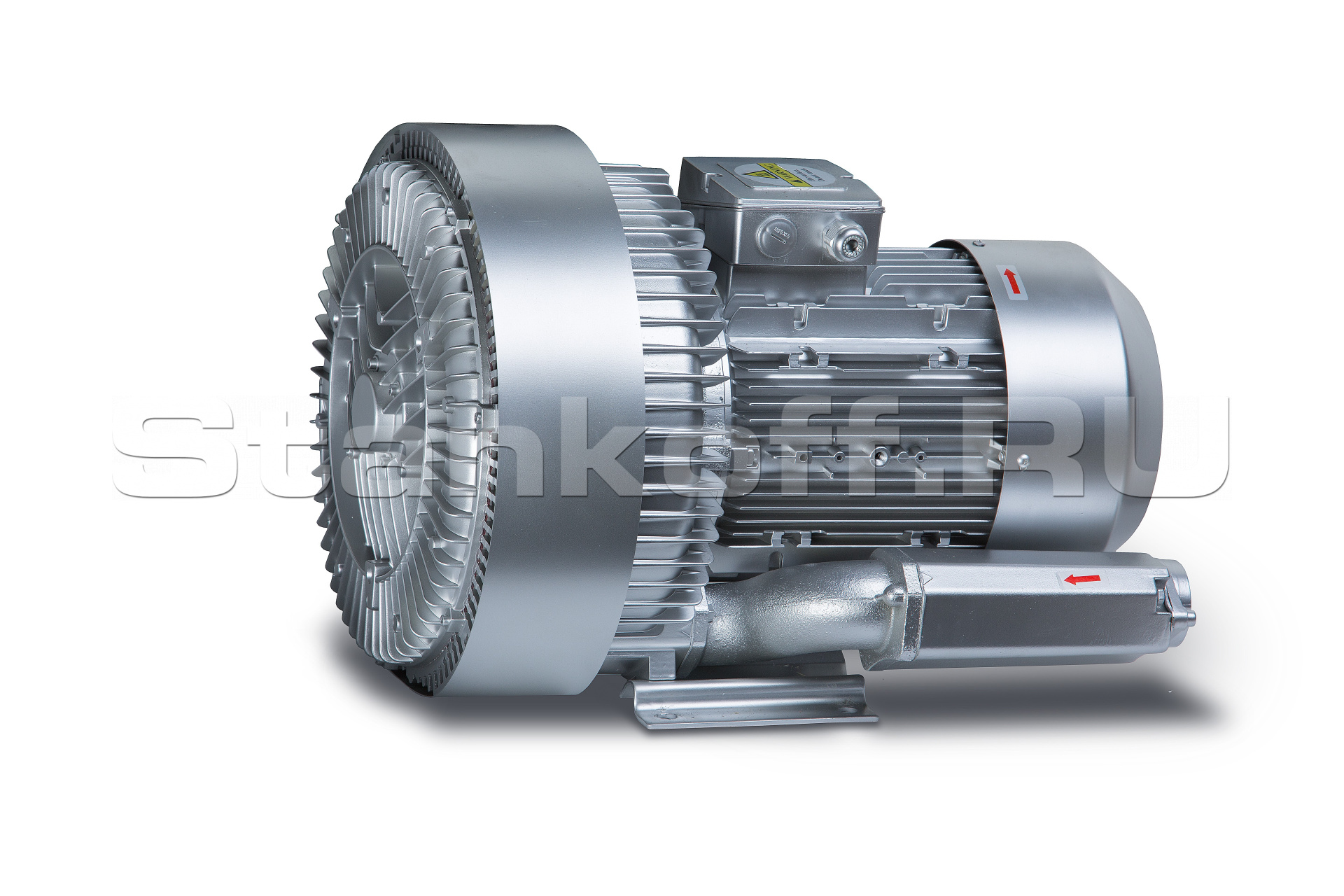

Вакуумный насос 5,5 кВт (2 шт.)

Двухконтурный воздушно-вихревой насос обеспечивает надёжную фиксацию деталей, быструю замену заготовок и длительный срок службы рабочего стола.

Страна изготовления: Китай

Рабочая зона (XYZ)	21004000300 мм
Высота координаты Z	350 мм
Направляющие X, Y, Z	линейные
Механизм привода X, Y	зубчатая передача
Механизм привода Z	шарико-винтовая передача
Двигатель привода X,Y, Z	сервогибридные моторы (Leadshine)
Мощность Двигателя привода X,Y, Z	0,85 кВт х 4 шт.
Шпиндель (установленный)	9 кВт воздушное охлаждение, HQD
Частота вращения шпинделя	6000-24000 об/мин
Диаметр цанги	ER32
Магазин для инструмента	линейный тип, 8 мест
Макс. скорость перемещения (холостой ход)	до 40 м/мин
Макс. скорость гравировки	до 20 м/мин
Макс. скорость фрезерования	до 20 м/мин
Система управления – тип С ЧПУ	NC Studio
Команды управляющих программ	G code
Напряжение питания	380V
Потребляемая мощность	17 кВт
Габариты станка	250049001870 мм
Масса станка	2400
