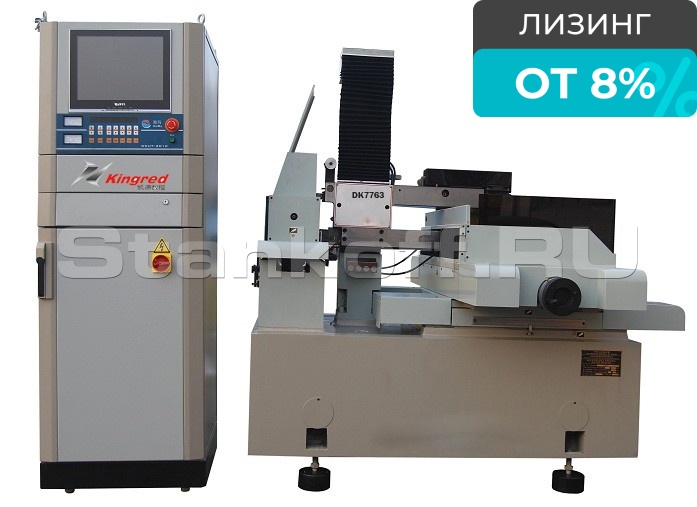

Проволочно-вырезной электроэрозионный многопроходный станок MG DK7763

Наличие уточняйте

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Ильнур Сафин

+7 995 888-07-15

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с MG DK7763

Электроэрозионная обработка - типы, область применения, плюсы и минусы [Часть 2]

Электроэрозионная обработка - типы, область применения, плюсы и минусы [Часть 1]

Электроэрозионный проволочно-вырезной станок предназначен для изготовления инструмента, деталей машин, ювелирных изделий, штампов и т.д. Позволяет обрабатывать детали из закаленной стали, высокопрочных композитных сплавов, титана, графита и.т.д.. Главное условие - материал должен быть электропроводным.

Схема обработки

Отличительные особенности

Несущая нагрузка на стол выше в среднем на 23% по сравнению с другими производителями эрозионных станков с молибденовой проволокой
Барабан перемотки проволоки, изготовленный из специальной нержавеющей стали, работающий вместе с инвертором «Shihlin» (Тайвань), позволяет увеличить стойкость молибденовой проволоки за счет плавной и равномерной намотки, оптимальной силы натяжения, мягкости разгона торможения
Многопроходная обработка для достижения шероховатости поверхности Ra 1,2-1,5 мкм
Возможность использования молибденовой и вольфрамовой проволоки
Точность обработки ±0,007 мм
Симметричная конструкция осей UV относительно XY в отличие от С-образной конструкции обеспечивает равномерное натяжение проволоки и минимальный путь её прохождения до барабана намотки, отсутствие рывков при проходе обеспечивают высокую точность обработки (±0,007 мм) и увеличения стойкости проволоки
Максимальный угол обработки ±30° при высоте детали 100 мм. (опция)
Встроенная в ЧПУ CAM/CAD система на базе AUTOCAD 2002
ЧПУ на базе надежной и эффективной Windows XP

Стойка управления

Высокопроизводительные контроллеры производятся по немецкой технологии. Они имеют элегантный внешний вид и рациональное наполнение внутри. Превосходная изоляция, электромагнитная совместимость, эффективная теплоотдача гарантируют длительный срок эксплуатации контроллера.

В стандартной комплектации оборудован современным компьютером Pentium 4 или лучше, 1 Гб RAM, 160 Гб жесткий диск, разъемом RS-232C, работающим с интернет соединением, цветным LCD монитором.

Дополнительно возможно установить жесткий диск и операционную систему Windows Desktop.

Генератор управляется через программное обеспечение KDXP, который улучшает точность и стабильность импульсного сигнала и уменьшает вероятность сбоя питания высокой частоты, повышая эффективность и качество конечного изделия. Максимальная сила тока 6 А, максимальная эффективность резки – 250 мм²/мин, шероховатость поверхности до Ra ≤ 1,2 um.Программное обеспечение KDXP, операционная платформа WINDOWS XP, встроенные системы обеспечивают беспрепятственное сопряжение с различным ПО, таким как AUTOCAD и др. Контроллеры поддерживают функцию многопроходной резки. Покупатель всегда может выбрать различные комбинации станка в соответствии с требованиями по обработке детали.

Система ЧПУ на базе системы Windows имеет встроенную CAD/CAM систему (AutoCAD), которая позволяет создать управляющую программу «с нуля» на станке без использования дополнительного программного обеспечения, а встроенная функция «Автотехнолог» сама подберет оптимальные режимы резания.

Стойка управления

Функции системы ЧПУ

Определение кромки заготовки
Определение центра отверстия
Функция «Автотехнолог»
Возврат в исходную точку
Режим имитации
Защита от порыва проволоки

Страна изготовления: Китай

Общие характеристики
Макс. шероховатость поверхности при многопроходной обработке, мкм	1,2-1,5
Макс. шероховатость поверхности при однопроходной обработке, мкм	2,5
Макс. мощность, кВт	2
Макс. рабочая точность, мм	0,007
Макс. толщина резания, мм	500
Параметры рабочего стола
Ход рабочего стола по оси X, мм	630
Ход рабочего стола по оси Y, мм	800
Длина стола, мм	660
Ширина стола, мм	1100
Допустимая нагрузка на стол, кг	800
Размер стола, мм	660 × 1100
Обработка детали
Макс. толщина обрабатываемой детали, мм	500
Макс. эффективность резки, мм² / мин	150
Средняя эффективная производительность, мм² / мин	100
Параметры проволки
Тип конструкции направляющих проволоки	регулируемая
Уол наклона проволки, °/мм	6/30/45-80
Мин. диаметр, мм	0,12
Макс. диаметр, мм	0,25
Электропитание
Напряжение, В	380
Частота, Гц	50
Макс. ток короткого замыкания, А	10
Габаритные размеры
Длина станка, мм	2450
Ширина станка, мм	2100
Высота станка, мм	2100
Вес нетто, кг	3000
