Комплекс предназначен для скоростной чистовой резки листовых металлов в автоматизированном режиме: черных, нержавеющих, цветных. В основе работы комплекса лежит технология генерации лазерного луча с помощью оптоволоконного резонатора.
Источник излучения | IPG |
Режущая головка с автофокусом | Precitec ProCutter (Германия) |
Зубчатая передача «шестерня-рейка» | Gambini (Италия) |
Высокоточные направляющие | Bosch Rexroth (Германия) |
Планетарные редукторы | Alpha (Германия) |
Сервопривод и драйверы |
Beckhoff (Германия) |
Система ЧПУ и софт | Beckhoff (Германия) |
Программное обеспечение Nesting |
CutLeader |
Промышленный компьютер | NODKA (Китай) |
Электрические компоненты | |
Контактор, воздушный выключатель | Schneider Electric (Франция) |
Соединительные клеммы | Weidmuller (Германия) |
Фотоэлектрический переключатель | SICK (Германия) |
Преобразователь частоты | OMRON (Япония) |
Пневматические компоненты | |
Цилиндр | AirTAC (Тайвань) / SMC (Япония) |
Дроссельная заслонка | FESTO (Германия) |
Обратный клапан | AIGNEP (Италия) |
Электромагнитный клапан | SMC (Япония) |
Пропорциональный клапан | HOERBIGER (Германия) |
Комплектующие | |
Водяное охлаждение - чиллер |
TongFei (Китай) |
Стабилизатор напряжения | |
Вентилятор | |
Рефрижераторный фильтр и сушка | |
Камера видеонаблюдения |
Название | Расход, шт./месяц | Срок службы, моточасы | В комплекте, шт. |
Сопло | 1-2 | 500 | 50 |
Защитное стекло | 2 | 500 | 30 |
Керамическое кольцо | 0,08 | 3000-4000 | 15 |
Защитные очки | 1 |
Тяжелая станина из листовой стали
Станина сварена из высококачественной листовой стали толщиной 16 мм и подвержена высокотемпературному отжигу, значительно повышающему ее прочность, твердость, износостойкость. Листовая станина обладает значительными преимуществами по сравнению с станиной из труб, такими как больший вес, прочность и надежность, отсутствие вибраций при работе и, как следствие, обеспечивает стабильный, качественный и точный рез.Защитная кабина

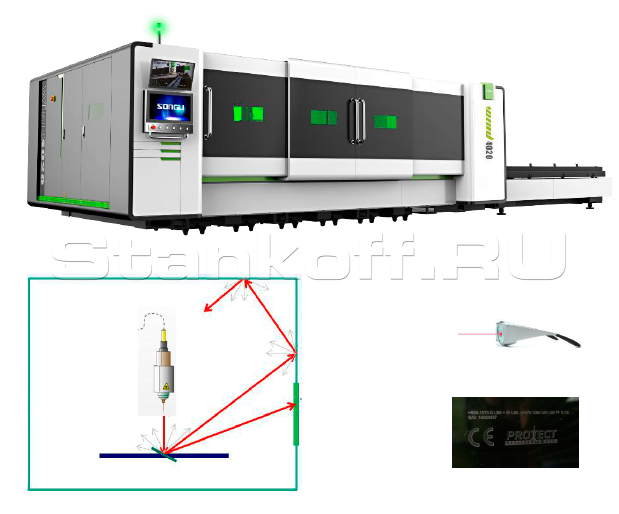

Полностью закрытый корпус обеспечивает безопасность работы и исключает загрязнение. Выполнен по европейским стандартам CE. Дым, образующийся в результате резки, проходит через систему фильтров внутри кабины, тем самым обеспечивается экологически чистая резка без загрязнения внешней среды. Двери находятся на оси Y, что делает удобной эксплуатацию. Предохранительное блокирующее устройство.Сменный стол

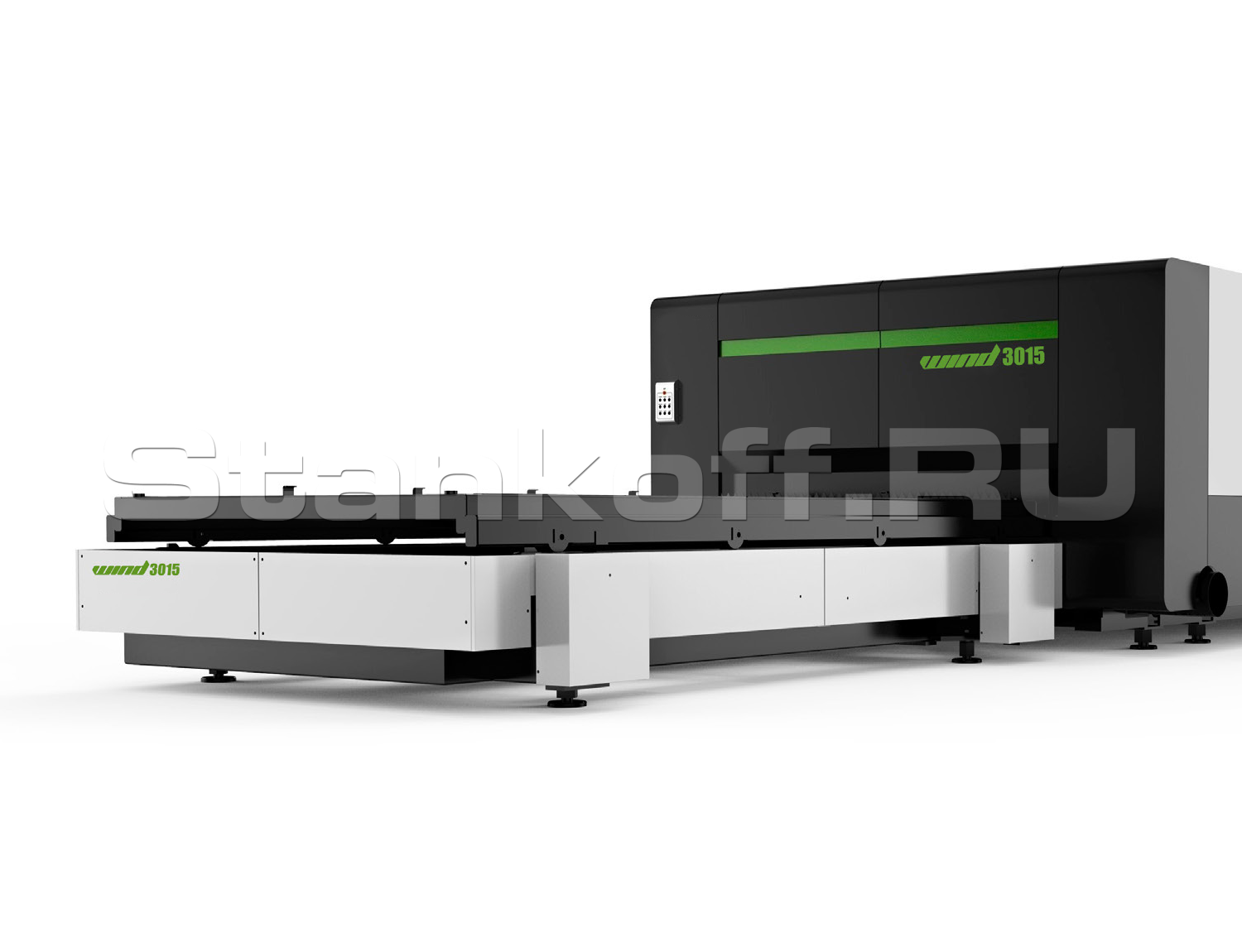

Сменный стол значительно сокращает время подачи и улучшает производительность. Скорость переключения паллет составляет всего 10 секунд.Литой портал из авиационного алюминия

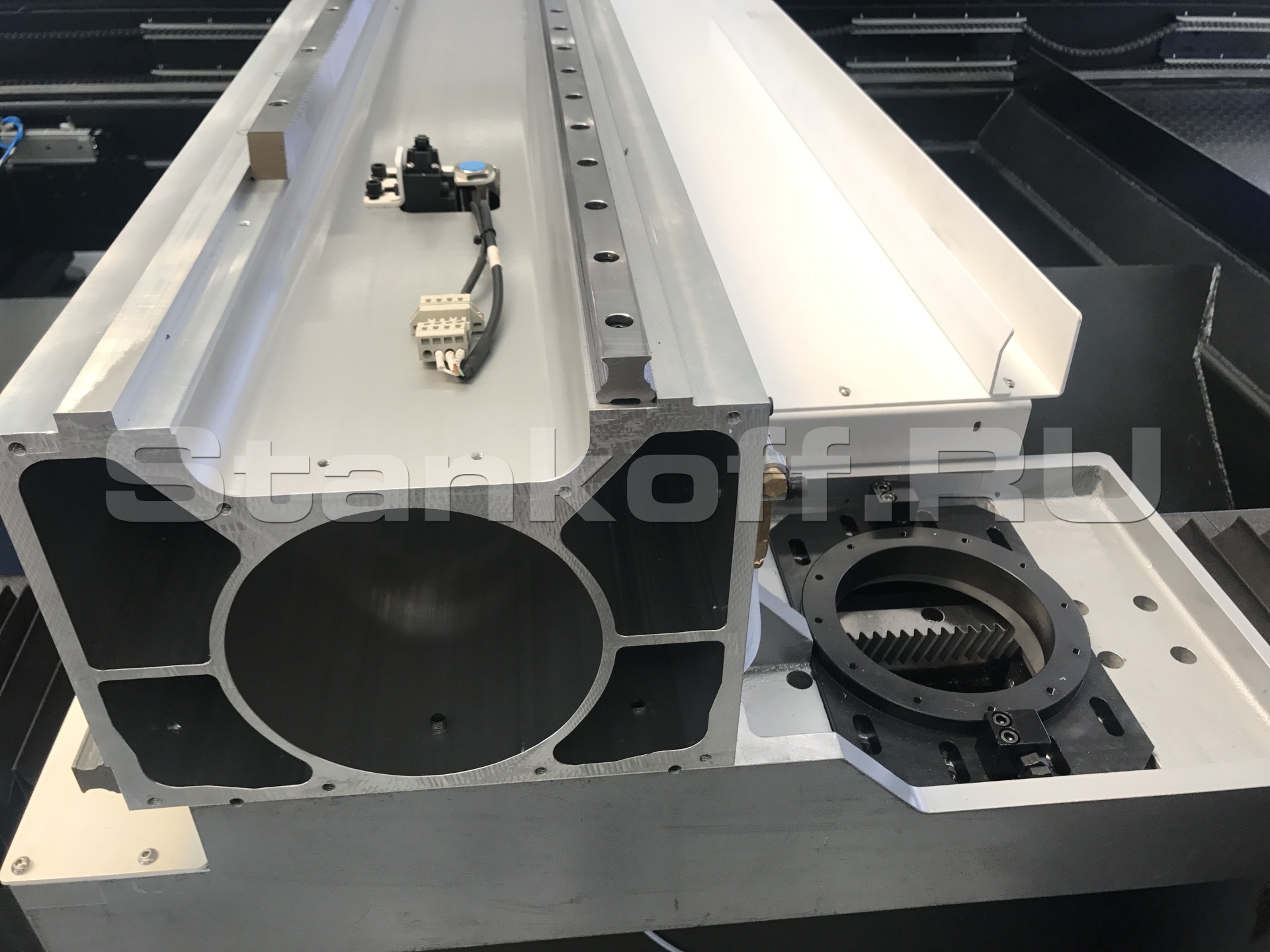

Высокопрочный литой портал 3-го поколения из алюминиевого сплава повышенной прочности позволяет достигать скорости перемещения 145 м/мин. Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя.Улучшенный механизм крепления балки портала
Балка портала закреплена непосредственно на каретке (без дополнительных опор). Портал способен нести более высокие динамические нагрузки, т.к. за счет данной конструкции значительно снижается инерция при торможении и ускорении. Меньший люфт при перемещении портала. Повышается качество раскроя.Режущая головка с автофокусом Precitec ProCutter

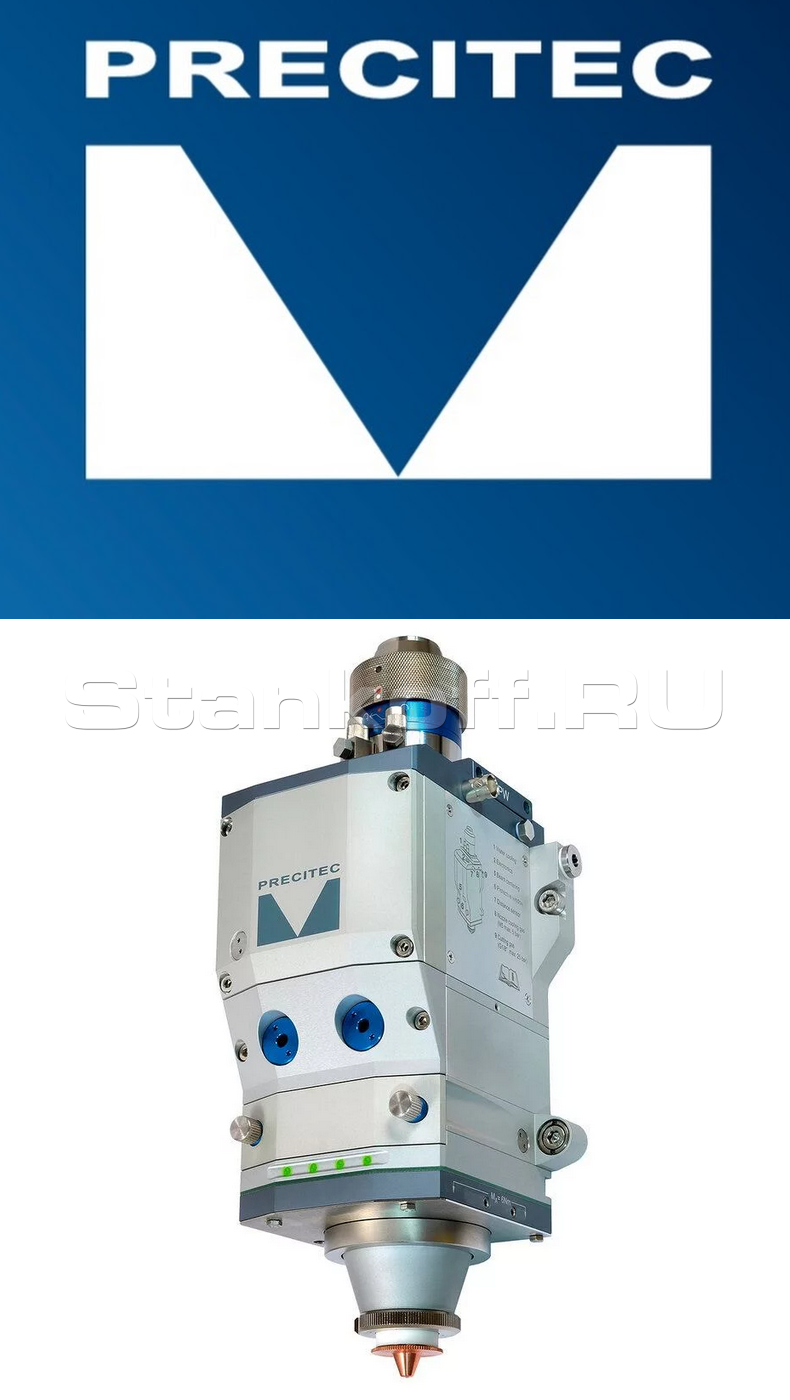

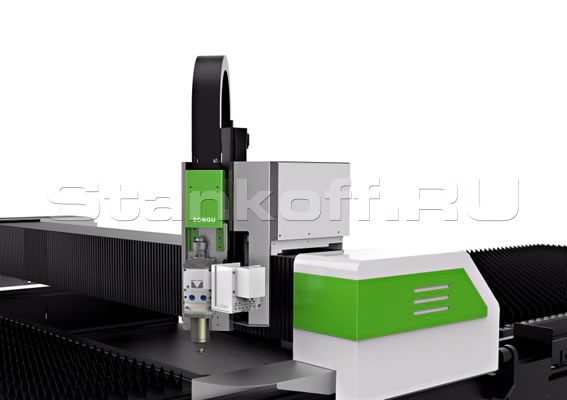

Система ProCutter предлагает комплексное решение для лазерной резки материалов с точностью 1 мкм. При определенном подборе фокусных расстояний головка позволяет также производить высококачественную обработку материалов больших толщин. Использование данной головки в станках для портальной резки и резки профилей позволяет полностью открыть ее потенциал и возможности. Использование инновационных технологий с проверенными концепциями обеспечивает наилучшую производительность, гибкость и надежность. Сочетание передовых технологий и дизайна позволяет производить обработку материала мощностью лазерного излучения до 15 кВт в ближнем ИК диапазоне при уменьшенном объеме и весе головки. Надежный и пыленепроницаемый корпус гарантирует долгий срок службы и позволяет выдерживать ускорения осей станка до 4.5g, что позволяет более эффективно применять процесс резки. Высокое качество оптики, а также стандарты качества при изготовлении и монтаже системы обеспечивают оптимальное формирование и ход лазерного луча с высокой стабильностью фокуса даже при высокой мощности лазерного излучения.Лазерный источник IPG

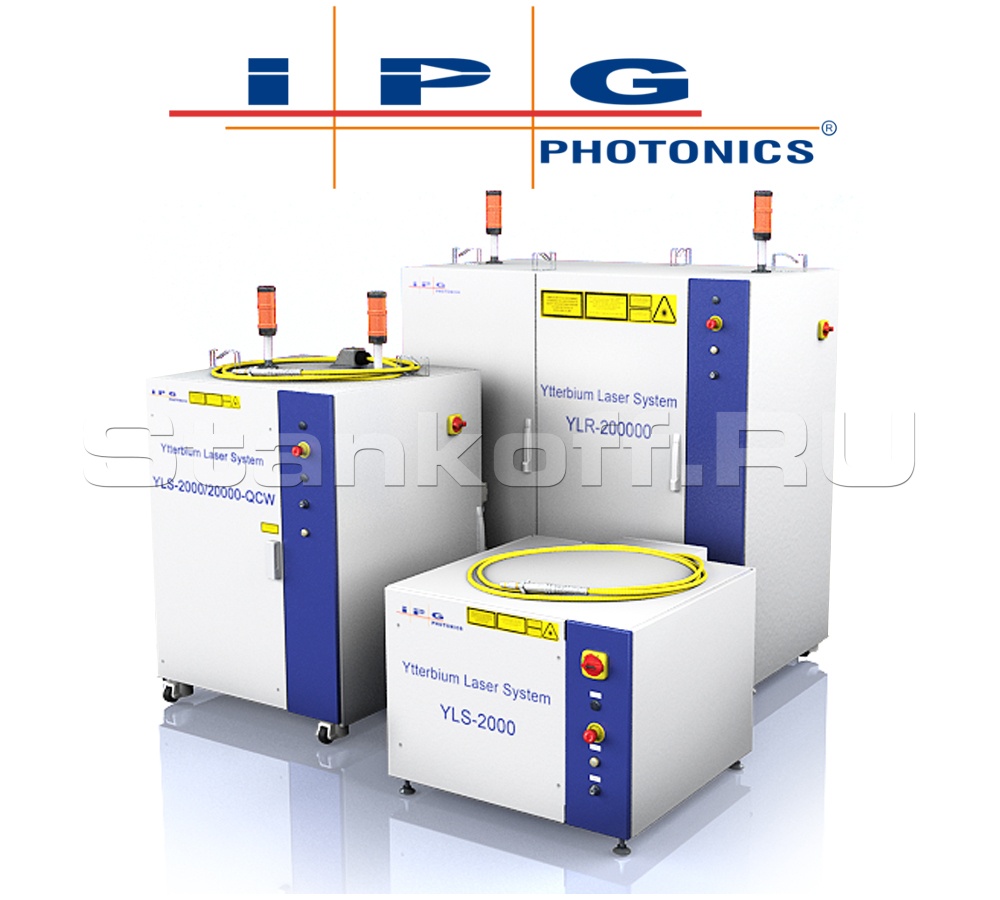

IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.Двойные сервоприводы Beckhoff

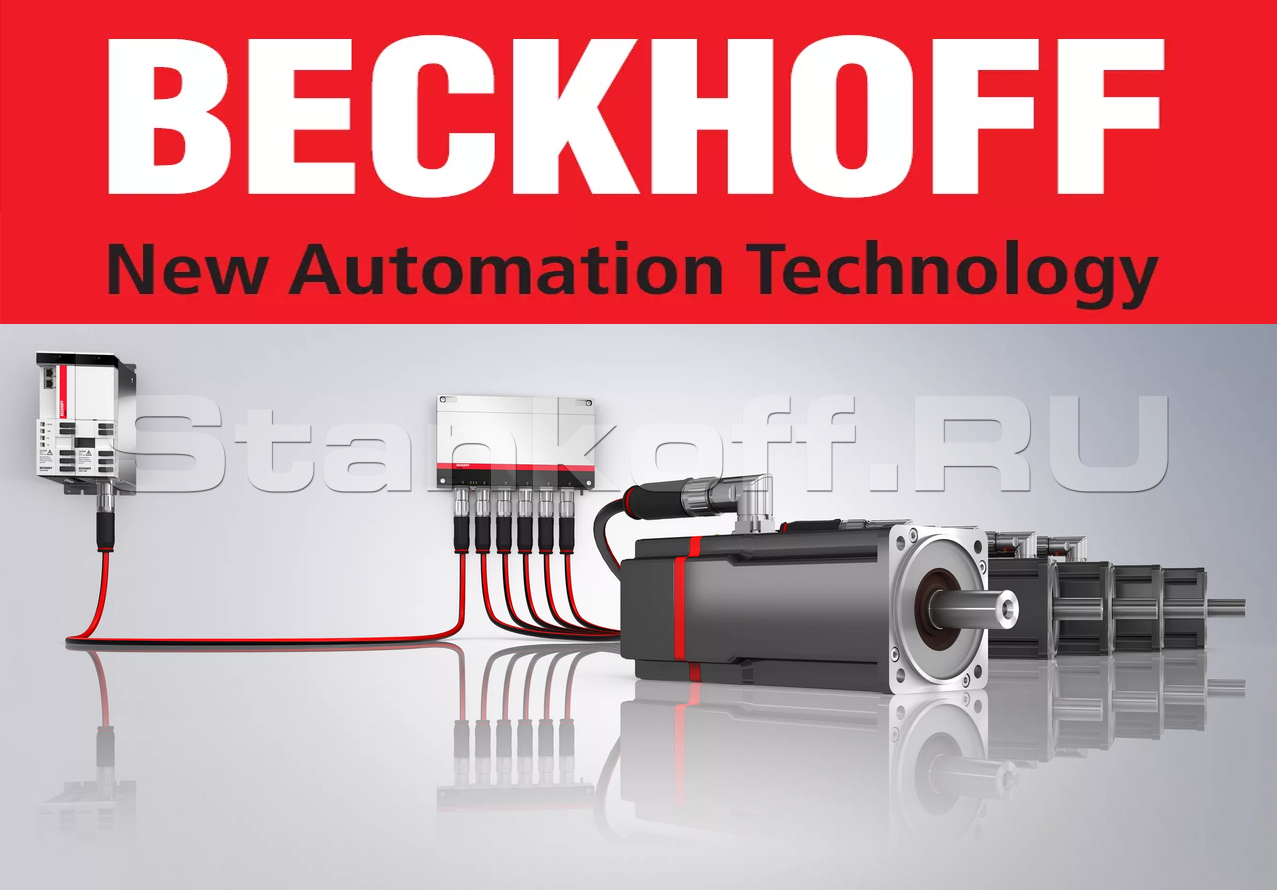

Beckhoff — пионер в развитии многих основополагающих направлений современной автоматизации.Распределенные сервоприводы Beckhoff расширяют области применения для модульных механизмов, поскольку они встраивают сервопривод прямо в электродвигатель. Сниженные требования к наличию свободного места в щитах управления вследствие встраивания привода в электродвигатель. Высокий уровень настраиваемости из-за наличия подсоединительного и распределительных модулей. Сохранение требуемой производительности при высоких температурах вследствие эффективной теплоизоляции.Редуктор ALPHA

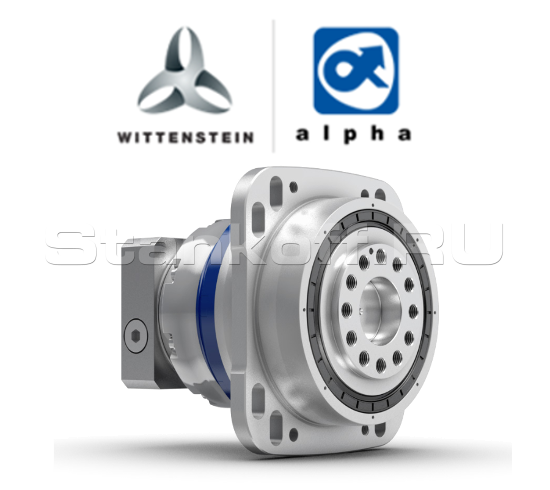

За точность работы станка отвечают скоростные планетарные редукторы Alpha (Германия). Низколюфтовые планетарные редукторы Alpha обладают впечатляющими возможностями, отличаются высокой эффективностью, производительностью и надежностью производимых рабочих процессов, что будет несомненно полезно. Редукторы Alpha применяются, когда привод требует максимальной эффективности и компактности. Используются в технике мирового класса (в том числе на станках Trumpf).Зубчатая передача «шестерня-рейка» Gambini
Gambini Meccanica — широко известная не только в Европе, но и далеко за ее пределами итальянская компания производитель высокоточных зубчатых передаточных механизмов, реек и шестерен. Будучи узкоспециализированной компанией, имея более 30 лет опыта собственного производства, на сегодняшний день компанию по праву можно назвать лидером в своем сегменте.Высокоточные линейные направляющие Rexroth

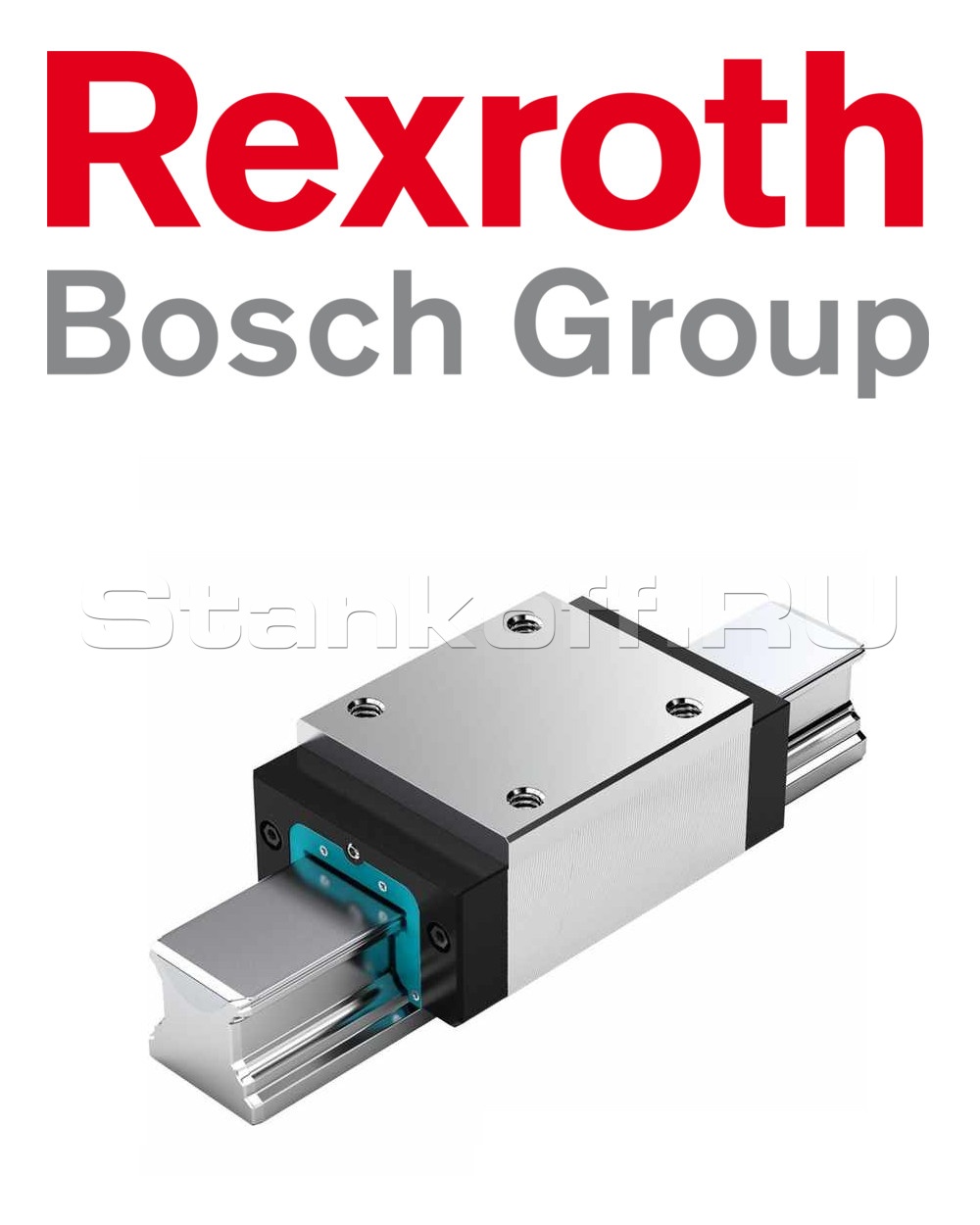

Bosch Rexroth поддерживает машиностроение во всем мире благодаря своим передовым технологиям и уникальным отраслевым знаниям. Около 31 000 сотрудников по всему миру работают над безопасными, эффективными, интеллектуальными и мощными решениями. Направляющие Rexroth позволяют перемещать высочайшие нагрузки с минимальными усилиями с высокой жесткостью и, как следствие точностью, которая отвечает требованиям пользователей высокопроизводительных станков.Пневматические элементы SMC

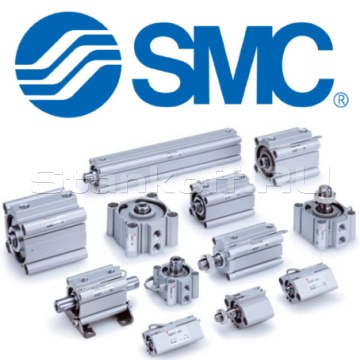

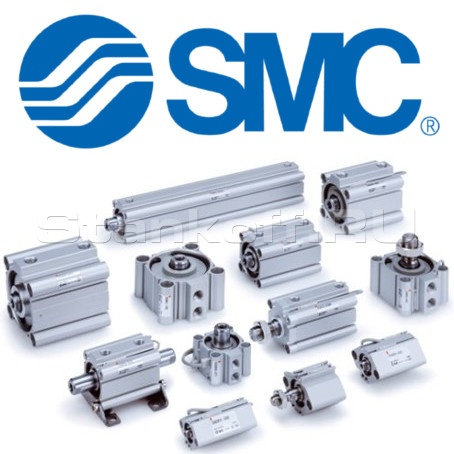

Компания SMC Corporation была основана в 1959 году в Токио и за более чем полувековую историю стала признанным мировым лидером в области разработки и производства пневматических компонентов для промышленной автоматизации. В отличие от своих конкурентов компания производит полный спектр пневматического оборудования.Система ЧПУ Beckhoff

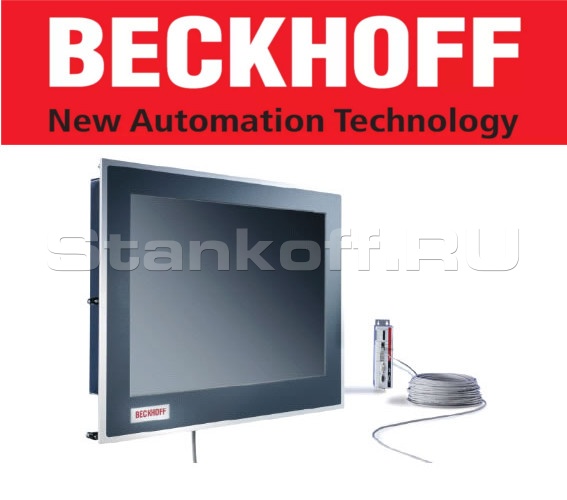

Машина, оснащенная системой ЧПУ Beckhoff, с протоколом управления Ether CAT в реальном времени, сокращает время простоя машины и обеспечивает быструю реакцию. Кроме того, расширенная система автоматизации и приложения могут быть легко интегрированы в станок благодаря открытым системам автоматизации ЧПУ Beckhoff. Для обеспечения стабильной работы оборудования Beckhoff использует мультиплатформенное ПО TwinCAT. Экран Touch Screen диагональю 21,5 и пульт управления для удобства пользования.Автоматический контроль подачи газа

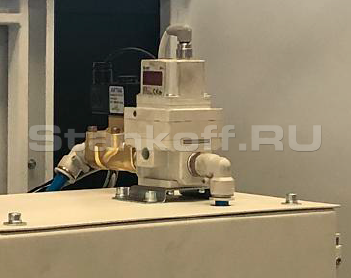

Автоматическая газовая консоль, которая имеет интегрированный в ЧПУ комплекса интерфейс, позволяет дистанционно переключать входы газов и устанавливать давление газа в зоне резания, проводить мониторинг текущего состояния системы. Также, консоль автоматически переключает режущий газ и устанавливает его давление при выборе материала из библиотеки без вмешательства оператора.Автоматизированная зональная система дымоудаления

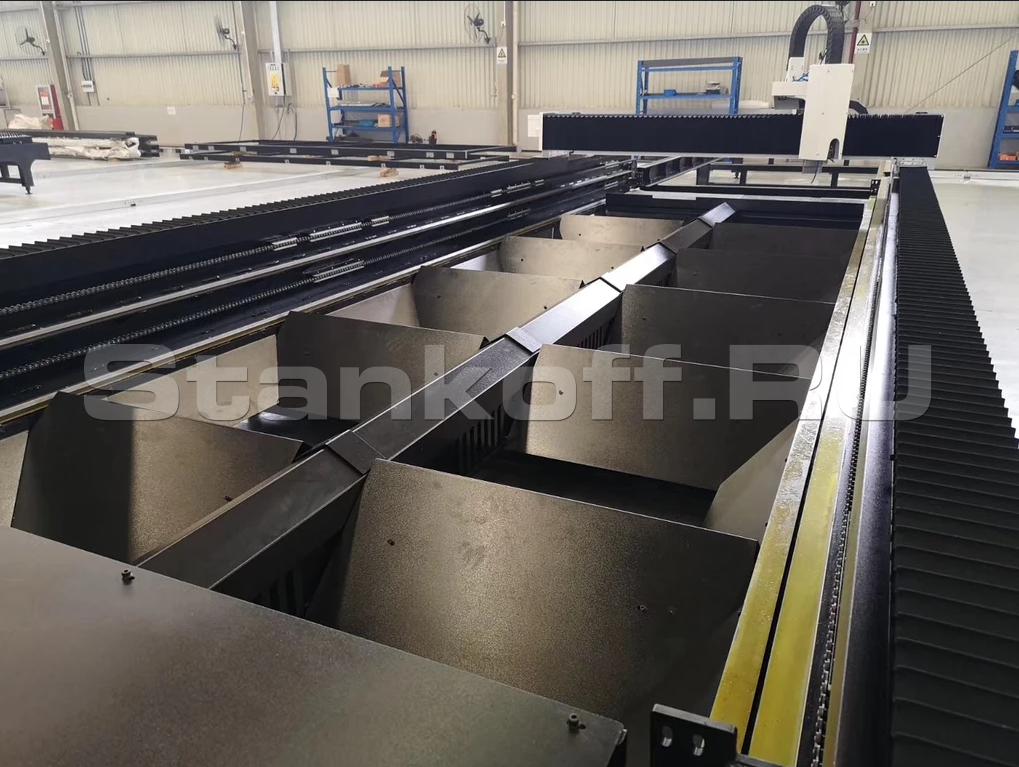

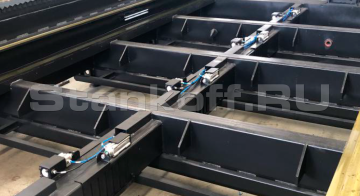

Зональная система дымоудаления обеспечивается секционной конструкцией раскройного стола и встроенными вентиляционными каналами. В каждой секции расположены вытяжные отверстия с пневматическими клапанами, воронки для сбора шлака и выдвижные поддоны для удаления отходов. Пневмоклапаны автоматически открываются только в той секции стола, где в данный момент находится режущая голова, остальные клапаны в это время остаются закрытыми. Отходы, образовавшиеся в процессе резки, проваливаются между ламелями стола в воронки и оседают в выдвижных поддонах для сбора шлака.Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.Превосходный кабель-менеджмент

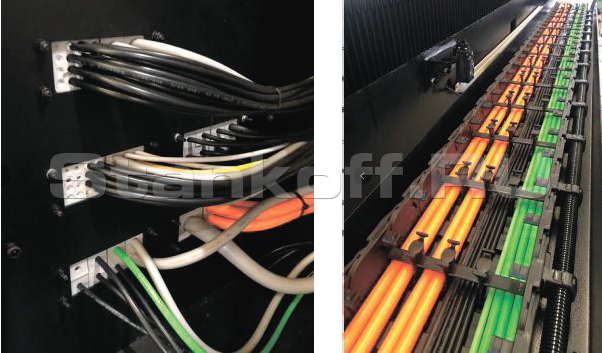

Кабель менеджмент европейского стандарта. Обеспечивает легкость обслуживания и долгий срок службы.Водяной чиллер

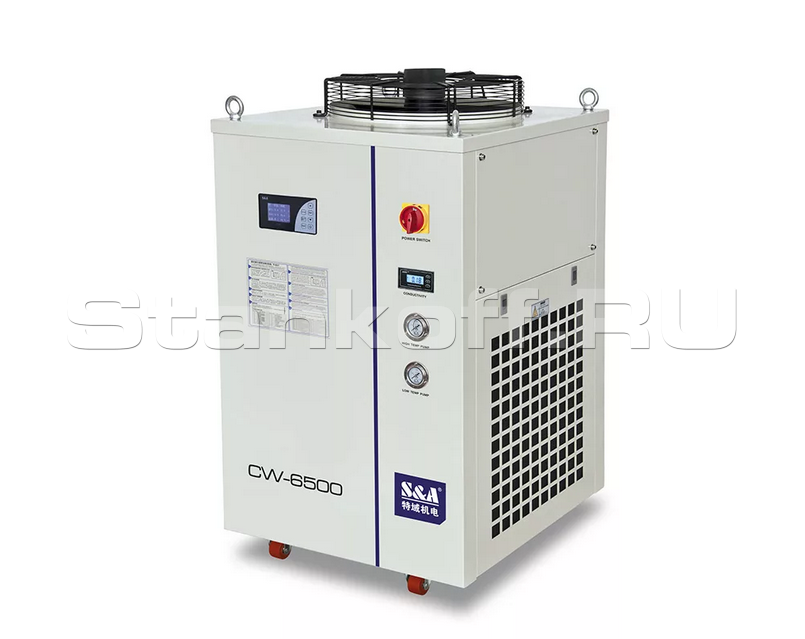

• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.Технология Eagle Eye — это интеллектуальная технология распознавания изображений от высокоточной и высоконадежной промышленной камеры. Сфотографируйте угол листа, чтобы определить положение листа и расстояние и угол смещения между листом и исходной точкой, а затем передайте данные в систему управления ЧПУ.
По сравнению с методом поиска края с помощью емкостного датчика, технология Eagle Eye имеет следующие преимущества:
Экономия времени, повышение эффективности.
При использовании традиционного емкостного датчика поиска края, лазерная режущая голова должна находиться близко к материалу и двигается медленно, чтобы увидеть край листа. Нужно 3-точки для определения края, как правило, это занимает более 30 секунд. Технология Eagle Eye определяет край всего за 5 секунд.
Высокая точность распознавания.
Традиционный емкостный датчик перемещает лазерную режущую головку за пределы края листа, чтобы определить изменение емкостного сопротивления для обнаружения края листа, поэтому точность поиска края составляет менее 1 мм. С технологией Eagle Eye можно достигнуть точности 0,3 мм с помощью высокоточной и высоконадежной промышленной камеры.
Усиление точности распознавания.
Поиск края с помощью емкостного датчика путем обнаружения разности значений емкостного сопротивления между лазерной режущей головкой и листом в случае плохого соединения между листом и столом окажется не точным. Между тем, Eagle Eye обнаруживает край с помощью технологии распознавания изображений, внешние помехи отсутствуют, что обеспечивает стабильно высокую точность распознавания.

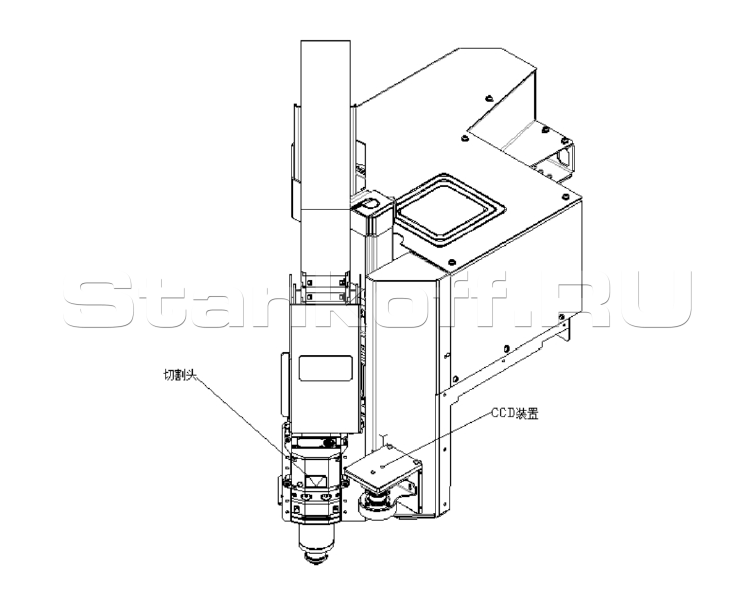

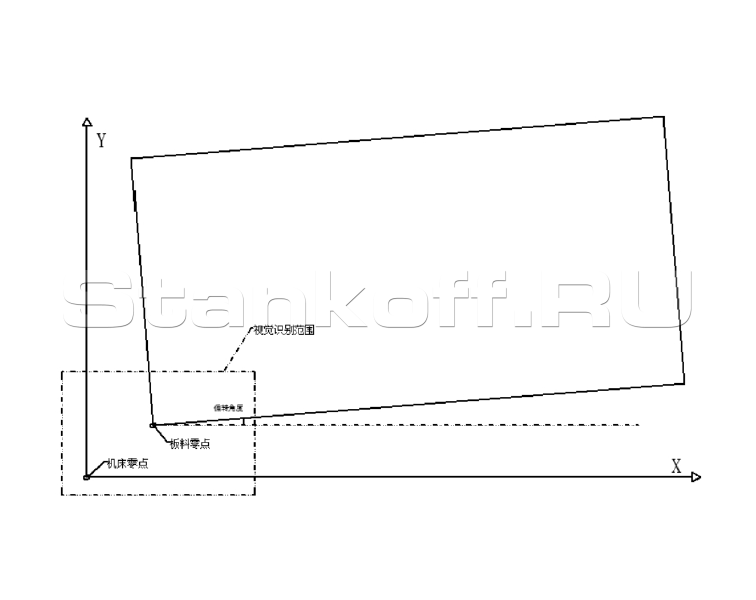

Для тех производств, у которых есть потребность во вторичном позиционировании, есть возможность использовать технологию Eagle Eye для определения положения деталей и угла отклонения. Обычно точность находится в пределах ±0.5 мм.

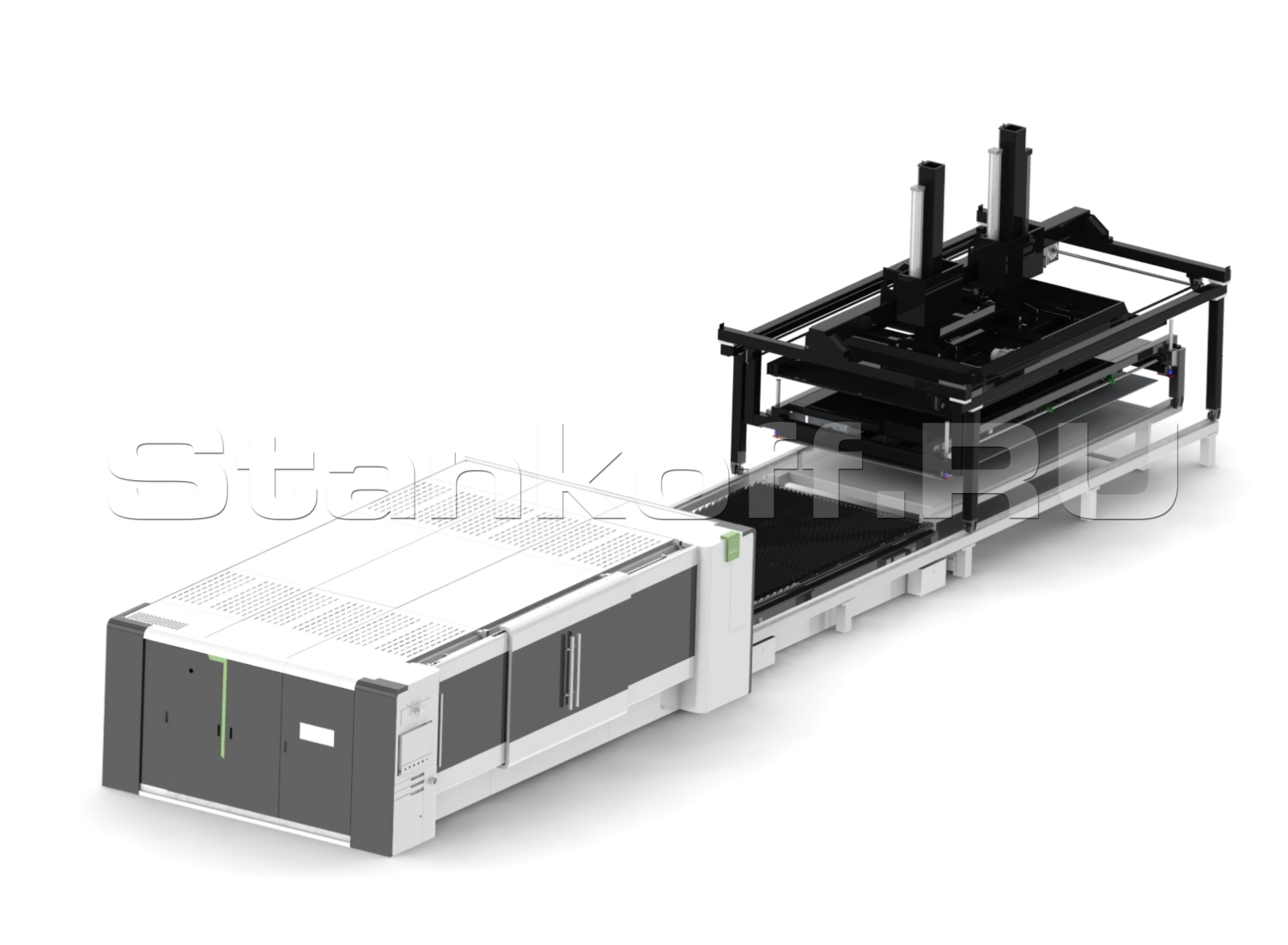

Система автоматической загрузки и выгрузки листа
Подходит для листов до 3000х1200х12 мм.Мощность источника | 4000Вт | 6000Вт | 8000Вт | 10000Вт | 12000Вт | 15000Вт | |||

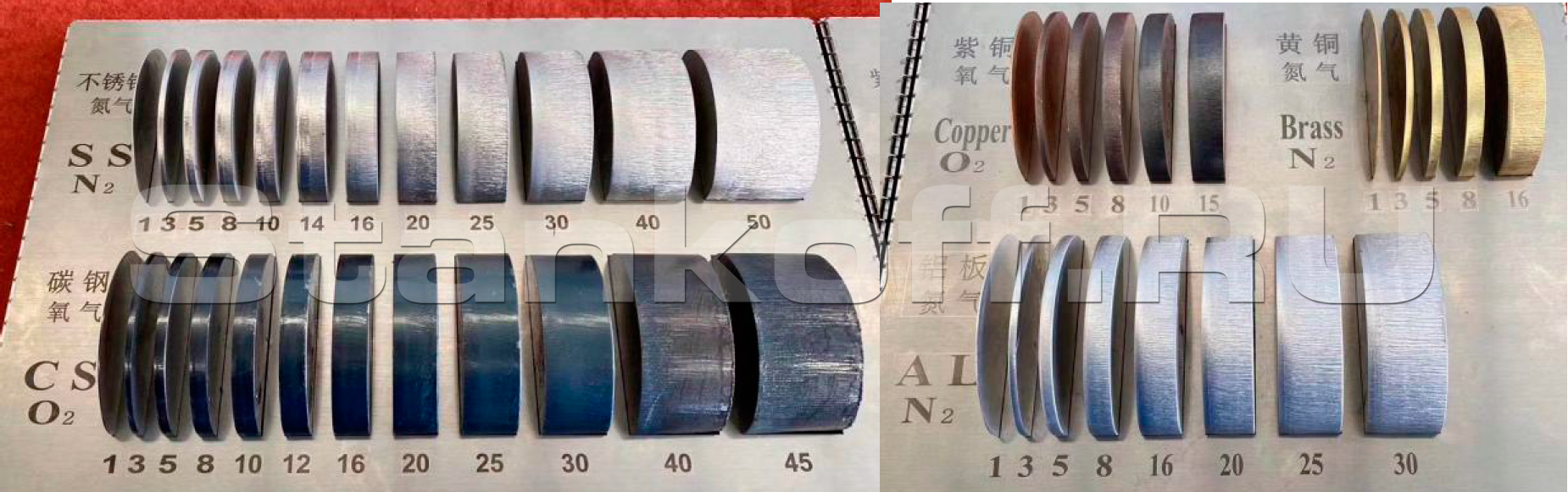

Материал / Газ | Толщина, мм | Скорость, м/мин | |||||||
Углеродистая (O2/N2) |
1 | 40 – 44 | 43 – 47 | 50 – 60 | 47 – 54 | 54 – 60 | 57 – 65 | ||
2 | 20 – 22 | 28 – 32 | 35 – 40 | 38 – 43 | 40 – 45 | 42 – 50 | |||
3 | 4 – 4,3 | 4,2 – 4,5 | 21 – 24 | 28 – 34 | 30 – 34 | 35 – 40 | |||
4 | 3,3 – 3,9 | 3,5 – 3,7 | 15 – 17 | 20 – 24 | 22 – 26 | 25 – 30 | |||
5 | 3 – 3,2 | 3,2 – 3,3 | 12 – 13 | 13 – 18 | 16 – 20 | 17 – 22 | |||
6 | 2,8 –2,9 | 2,6 – 2,9 | 9 – 11 | 10 – 12 | 11 – 14 | 15 – 18 | |||
8 | 2,2 – 2,4 | 2,3 – 2,5 | 6 – 7 | 7 – 8 | 8 – 9 | 11 – 16 | |||
10 | 1,8 – 1,9 | 2,2 – 2,3 | 2,2 – 2,3 | 2,2 – 2,4 | 2,2 – 2,4 | 2,3 – 2,6 | |||
12 | 1,3– 1,5 | 1,8 – 2 | 1,9 – 2,1 | 2 – 2,2 | 2 – 2,2 | 2,1 – 2,4 | |||
14 | 0,9 – 1 | 0,9 – 1 | 1,3 – 1,5 | 1,6 – 1,8 | 1,7 – 1,9 | 1,9 – 2,1 | |||
16 | 0,8 – 0,9 | 0,8 – 0,9 | 0,9 – 1,1 | 1,5 – 1,6 | 1,5 – 1,6 | 1,6 – 1,8 | |||
18 | 0,7 – 0,8 | 0,7 – 0,8 | 0,9 – 1,1 | 1,3 – 1,4 | 1,4 – 1,5 | 1,5 – 1,7 | |||
20 | 0,6 – 0,7 | 0,6 – 0,7 | 0,8 – 0,9 | 1,1 – 1,3 | 1,2 – 1,4 | 1,4 – 1,6 | |||
22 | 0,5 – 0,6 | 0,55 – 0,6 | 0,7 – 0,8 | 0,8 – 1 | 1 – 1,1 | 1,1 – 1,2 | |||
25 | 0,5 – 0,55 | 0,5 – 0,6 | 0,5 – 0,7 | 0,7 – 0,9 | 0,9 – 1 | ||||
30 |
0,3 – 0,4 | 0,4 – 0,5 | 0,5 – 0,6 | ||||||
40 |
0,2 – 0,3 | 0,3 – 0,4 | |||||||
50 |
0,2 – 0,3 | ||||||||
4000Вт | 6000Вт | 8000Вт | 10000Вт | 12000Вт | 15000Вт | ||||
Нержавеющая (N2) |
1 | 40 – 43 | 43 – 47 | 50 – 60 | 47 – 54 | 54 – 60 | 57 – 65 | ||
2 | 19 – 22 | 28 – 32 | 35 – 40 | 38 – 43 | 40 – 47 | 42 – 51 | |||
3 | 10 – 11 | 15 – 17 | 21 – 23 | 28 – 34 | 30 – 35 | 35 – 40 | |||
4 | 6 – 7 | 11 – 13 | 15 – 16 | 20 – 24 | 25 – 32 | 25 – 30 | |||
5 | 4 – 5 | 8 – 10 | 12 – 13 | 13 – 18 | 19 – 25 | 17 – 22 | |||
6 | 2,8 – 3,5 | 6 – 7 | 10 – 11 | 9 – 12 | 13 – 18 | 15 – 18 | |||
8 | 1,5 – 1,7 | 3,5 – 4 | 6 – 7 | 7 – 8 | 10 – 13 | 11 – 16 | |||
10 | 0,8 – 0,9 | 1,8 – 2 | 4,5 – 5,5 | 3,6 – 4,7 | 4 – 6 | 12 – 16 | |||
12 | 0,6 – 0,7 | 1,1 – 1,3 | 2 – 2,8 | 2,6 – 3,5 | 3 – 4 | 9 – 10 | |||
14 | 0,9 – 1 | 1,5 – 1,9 | 2,2 – 2,5 | 2 – 3 | 4 – 5 | ||||
16 | 0,8 – 0,9 | 1 – 1,4 | 1,5 – 2,1 | 1,7 – 2,3 | 2,8 – 3,3 | ||||
18 | 0,6 – 0,7 | 0,8 – 0,9 | 1 – 1,3 | 1,3 – 1,6 | 2,1 – 2,7 | ||||
20 | 0,4 – 0,5 | 0,6 – 0,7 | 0,8 – 0,9 | 1,1 – 1,3 | 1,5 – 2 | ||||
25 | 0,2 – 0,3 | 0,5 – 0,7 | 0,7 – 1 | 1,1 – 1,5 | |||||
30 | 0,3 – 0,4 | 0,4 – 0,6 | 0,7 – 0,9 | ||||||
40 | 0,2 – 0,3 | 0,3 – 0,5 | |||||||
50 | 0,2 – 0,3 | ||||||||
Мощность источника | 4000Вт | 6000Вт | 8000Вт | 10000Вт | 12000Вт | 15000Вт | |||
Алюминий (N2) |
1 | 40 – 45 | 45 – 50 | 50 – 60 | 55 – 68 | 65 – 80 | 70 – 90 | ||
2 | 15 – 17 | 25 – 27 | 30 – 32 | 47 – 53 | 55 – 65 | 60 – 70 | |||
3 | 6 – 7,5 | 13 – 15 | 17 – 19 | 30 – 40 | 35 – 45 | 42 – 51 | |||
4 | 4 – 5 | 9 – 10 | 12 – 13 | 22 – 30 | 27 – 35 | 32 – 39 | |||
5 | 3 – 3,7 | 6 – 7 | 8 – 9 | 18 – 23 | 22 – 26 | 25 – 31 | |||
6 | 2 – 2,5 | 4 – 5 | 7 – 8 | 13 – 17 | 17 – 21 | 19 – 24 | |||
8 | 1 – 1,2 | 2,5 – 3 | 5 – 6 | 9 – 12 | 12 – 15 | 14 – 18 | |||
10 | 1,7 – 1,8 | 3,5 – 4,5 | 3,6 – 4,8 | 4 – 6 | 9 – 12 | ||||
12 | 1–1,3 | 2 – 2,6 | 2,5 – 3,7 | 3 – 4 | 6 – 7 | ||||
14 | 0,8 – 0,9 | 1 –1,2 | 1,8 – 2,9 | 2 – 3 | 3,1 – 4,2 | ||||
16 | 0,5 – 0,6 | 0,9 – 1 | 1,1 – 1,5 | 1,4 – 1,7 | 2,1 – 2,8 | ||||
18 | 0,8 – 0,9 | 0,9 – 1 | 1,2 – 1,4 | 1,6 – 2 | |||||
20 | 0,6 – 0,7 | 0,7 – 0,8 | 1 – 1,2 | 1,3 – 1,6 | |||||
25 | 0,3 – 0,4 | 0,5 – 0,6 | 0,7 – 0,8 | 1 – 1,3 | |||||
30 | 0,3 – 0,4 | 0,4 – 0,5 | 0,7 – 0,8 | ||||||
40 | 0.2 – 0.3 | 0,5 – 0,6 | |||||||
50 | 0,2 – 0,3 | ||||||||
Мощность источника | 4000Вт | 6000Вт | 8000Вт | 10000Вт | 12000Вт | 15000Вт | |||
Медь (O2/N2) |
1 | 30 – 35 | 35 – 45 | 45 – 47 | 45 – 55 | 54 – 60 | 60 – 65 | ||
2 | 16 – 20 | 20 – 25 | 25 – 27 | 30 – 40 | 35 – 45 | 40 – 50 | |||
3 | 8 – 11 | 12 – 14 | 15 – 17 | 20 – 25 | 27 – 32 | 32 – 36 | |||
4 | 3,8 – 4,2 | 5,5 – 7 | 10 – 12 | 15 – 19 | 20 – 25 | 24 – 31 | |||
5 | 1,6 – 1,8 | 2,6 – 3,5 | 6 – 8 | 15 – 19 | 11 – 14 | 13 – 17 | |||
6 | 0,8 – 0,9 | 1 – 1,3 | 3 – 4 | 9 – 11 | 8 – 10 | 9 – 12 | |||
8 | 0,8 – 0,9 | 1 – 2 | 5 – 7 | 5 – 6 | 6 – 8 | ||||
10 | 0,5 – 0,6 | 0,8 – 0,9 | 3,8 – 4,7 | 2,5– 3,8 | 3,5 – 4,6 | ||||
12 | 0,3 – 0,4 | 0,5 – 0,6 | 1,6– 2,5 | 1,2 – 2 | 1,6 – 2,8 | ||||
15 | 0,5 – 0,6 | 0,7 – 0,9 | 0,7 – 1,1 | 0,9 – 1,5 | |||||
20 | 0,4 – 0,5 | 0,2 – 0,4 | 0,4 – 0,6 | ||||||
Мощность источника | 4000Вт | 6000Вт | 8000Вт | 10000Вт | 12000Вт | 15000Вт | |||
Латунь (N2) |
1 | 30 – 35 | 40 – 45 | 43 – 47 | 48 – 53 | 54 – 60 | 60 – 65 | ||
2 | 14 – 17 | 23 – 25 | 28 – 31 | 37 – 42 | 43 – 47 | 45 – 52 | |||
3 | 6 – 7 | 10 – 13 | 15 – 17 | 21 – 28 | 33 – 36 | 37 – 42 | |||
4 | 4 – 5 | 6 – 9 | 11 – 12 | 17 – 20 | 27 – 32 | 32 – 36 | |||
5 | 3 – 3,9 | 4,5 – 5,3 | 7 – 8 | 10 – 15 | 17 – 22 | 26 – 32 | |||
6 | 1,8 – 2,6 | 3 – 4,2 | 6 – 7 | 7 – 9 | 12 – 14 | 20 – 26 | |||
8 | 0,9 – 1,1 | 1,8 – 2,1 | 5 – 6 | 5 – 6 | 9 – 10 | 13 – 16 | |||
10 | 1 – 1,2 | 3 – 3,6 | 3 – 4 | 4 – 5 | 10 – 12 | ||||
12 | 0,5 – 0,6 | 1,3 – 2 | 1,6 – 2,8 | 2 – 3 | 5 – 6 | ||||
15 | 0,9 – 1 | 0,5 – 0,7 | 0,6 – 0,7 | 3 – 4 | |||||
20 | 0,3 – 0,4 | 0,2 – 0,4 | 0,7 – 0,8 | ||||||
25 | 0,3 – 0,5 |
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
Фундамент | Фундамент для станка должен быть ровным и без вибраций |
Листовой металл | Однородный, ровный и чистый |
Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
Мощность лазера
Мощность лазера является одним из самых важных факторов в процессе лазерной обработки материалов.Снижение мощности лазерного луча используется, когда нам необходима высокая точность вырезывания. С другой стороны, более толстые и прочные материалы требуют более высокой мощности лазерного луча.
Частота импульса
Частота импульса - это некоторая величина, пропорциональная мощности лазера. Современные лазеры обладают усовершенствованными функциями управления процессом резки, которые позволяют автоматически повышать или понижать частоту импульса в зависимости от обрабатываемого материала.
Тип газа, используемого при резке
Для того, чтобы процесс резки был эффективным и безопасным, для резки различных видов материалов требуются определенные типы газа. Древесина, например, является воспламеняющимся материалом и исключает применение кислорода при резке во избежании пожаров. С другой стороны, кислород можно использовать при резке металлических поверхностей, не содержащих оксиды.
Тип газа не является единственным фактором, влияющим на процесс. Качество газа не менее важно. один и тот же газ с различной частотой будет по-разному влиять на процесс резки (как на время, так и качество резки).
Давление газа
Давление газа в лазере является еще одним важным фактором. От давления газа зависит толщина разрезаемого материала. Чем тоньше материал, тем ниже должно быть давление газа, в противном случае существует риск повреждения материала и лазерного устройства.
Диаметр сопла
Режущие сопла существенно влияют на процесс резки лазером. Например, когда мы имеем дело с низким давлением лазерной резки, требуются сопла меньшего диаметра. И наоборот, когда обрабатываемый материал требует более высокого давления для резки, тогда нужно использовать сопла более крупного диаметра.
Расстояние от сопла до поверхности обрабатываемого материала
Расстояние от сопла до разрезаемой поверхности очень важно для качественного результата лазерной резки. Как правило, чем меньше расстояние между соплом и поверхностью, тем точнее и качественнее результат резки. Но в ряде случаев рекомендуется увеличить это расстояние для того, чтобы предотвратить повреждение оборудования.
Производитель: HAN'S SONGU
Родина бренда: Китай
Мощность лазера | 8000 Вт |
Лазерный источник | IPG |
Длина волн | 1080 Нм |
Качество луча | <0,373 мрад0,373> |
Срок службы лазерного источника | 100 000 моточасов |
Рабочая область | 3050×1550 мм |
Макс. размеры обрабатываемого листа | 3000×1500 мм |
Ход по оси Z | 100/300 мм |
Скорость позиционирования
|
145 м/мин |
Макс. нагрузка на стол | 1410 кг |
Ускорение | 2 G |
Точность позиционирования | ±0,05 мм |
Точность повторного позиционирования | ±0,03 мм |
Питание | 3 фазы 380В 50Гц |
Мощность сервоприводов |
ось X - 2×4780 Вт, ось Y - 3500 Вт, ось Z - 940 Вт |
Рабочая температура | 15 - 35 °C |
Рабочая влажность | <75 %90> |
Графические форматы | DXF, PLT, Ai, LXD, GBX и др |
Исполнение | закрытое |
Габариты | 9000×3100×2100 мм |
Вес | 8800 кг
|
Если покупка товаров совершается юридическим лицом, то оплата производится по счету, выставленному менеджером:
Выберите понравившийся товар. Сообщите менеджеру, что хотите приобрести этот товар в лизинг.
Основные условия лизинга оборудования:
Оплата заказа по выставленному менеджером счету. Возможны два варианта:
Оплатить счет можно двумя способами:
Только для физических лиц. При оплате наличными предоставляются кассовый и товарный чеки.
Оплата банковскими картами осуществляется через АО «АЛЬФА-БАНК».
К оплате принимаются карты VISA, MasterCard, МИР.
Отправка заказов в регионы России осуществляется рядом транспортных компаний. Доставка в регионы оплачивается покупателем в соответствии с тарифами компании, осуществляющей перевозку. Доставка оплачивается покупателем при получении груза в транспортной компании. Для оформления доставки потребуются ваши паспортные данные.
Пока нет отзывов на данный товар.
Ваш отзыв поможет другим людям сделать выбор. Спасибо, что делитесь опытом!
В отзывах запрещено:
Использовать нецензурные выражения, оскорбления и угрозы;
Публиковать адреса, телефоны и ссылки содержащие прямую рекламу;
Писать отвлеченные от темы и бессмысленные комментарии.
Информация не касающаяся товара будет удалена.
Внешний вид товара может отличаться от фотографий на сайте. Несовпадение внешнего вида и комплектности реального товара с фотографиями на сайте не является показателем ненадлежащего качества товара.
Информация о товаре, его технических характеристиках и комплектации приводится в соответствии с общедоступными источниками информации. Технические характеристики и комплектация товара могут быть изменены производителем без предварительного уведомления. Уточняйте важные для Вас параметры у наших менеджеров.
Для восстановления пароля введите Ваш Email адрес
