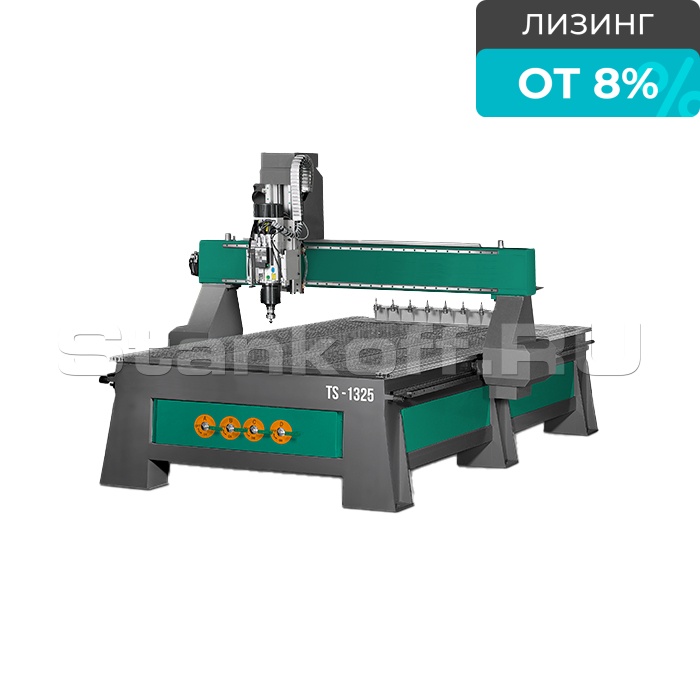

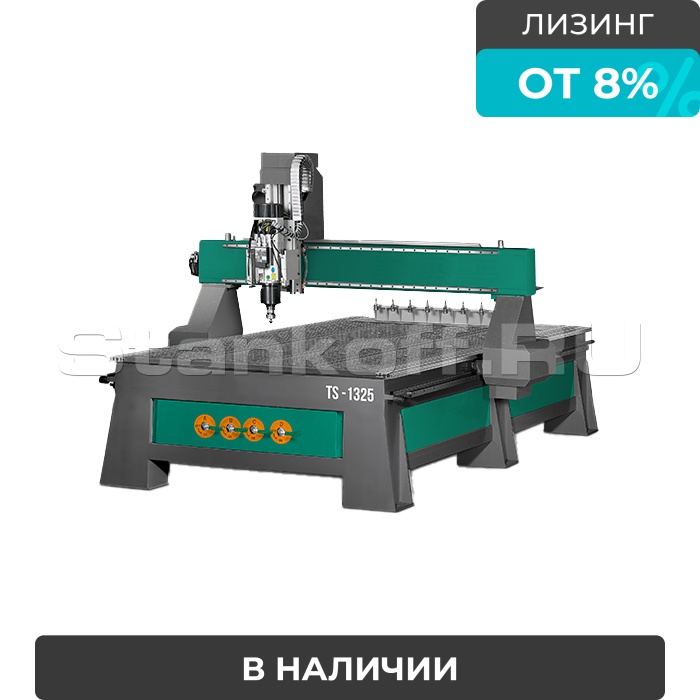

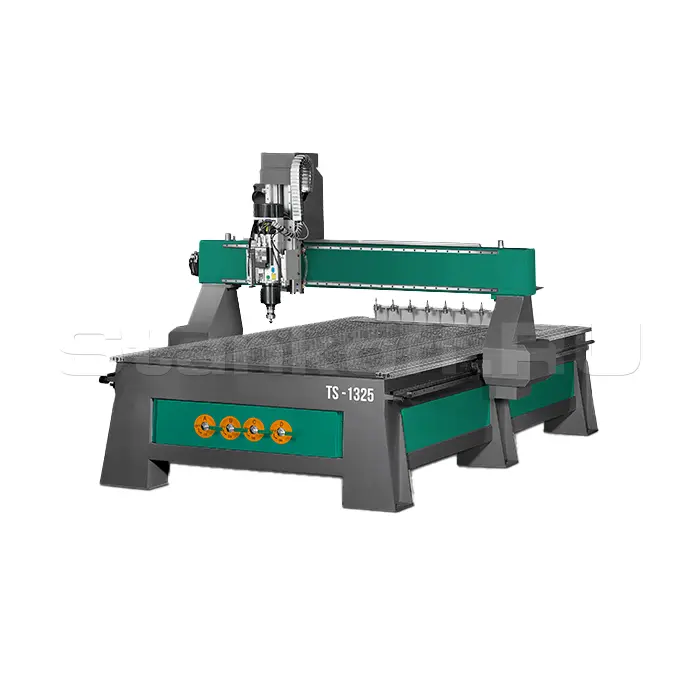

Фрезерный станок с ЧПУ с автоматической сменой инструмента TS 1325 АТС

Name: Фрезерный станок с ЧПУ с автоматической сменой инструмента TS 1325 АТС
Availability: InStock

Куда отправить цену?

В наличии на складе

Сервис: помощь и пусконаладка

Гарантия: до 24 месяцев

Лизинг: от 8%, до 7 лет, 0-10% первый взнос

Нужна консультация?

Олег Селезнев

+7 995 888-10-34

Хотите мы Вам перезвоним?

Выполненные проекты и статьи, связанные с TS 1325 АТС

Технология производства филенчатых дверей из древесного массива. Какие станки...

TS 2030 АТС в Москве

TS 2030 АТС в Ижевске

TS 2030 АТС в Орехово-Зуево

TS 2040 в станице Северской

TS 2030 ATC R в Ижевске

Читать все статьи

Применение

Станки моделей TS 1325 АТС – являются фрезерными станками с ЧПУ, и предназначены для обработки дерева, ДСП, МДФ, фанеры, любые полистиролы, искусственный камень, акриловое стекло и оргстекло, модельный пластик. Данные станки используются для выполнения фрезерных работ на плоских заготовках, для гравировальных работ и резьбы по дереву.

Применяются как в серийном так и крупносерийном производстве, как правило, это изготовление мебели, дверей, фасадов, сувенирной продукции, моделирование, рекламы и многое другое. Станки данной серии отличаются автоматической сменой инструмента, что позволяет производить обработку деталей в автоматическом режиме без участия оператора, это сказывается на повышение производительности и уменьшение брака.

Комплектация

Станок TS 1325 – механическая часть	1 шт.
Шпиндель 9 кВт HQD 24 000 об\мин (9 кВт HSD Италия Опция)	1 шт.
Вакуумный насос 5,5 кВт	1 шт.
Шкаф электронного управления	1 шт.
Цанга ER 32 патрон ISO 30	8 шт.
Комплект соединительных кабелей: Data Cable, Power Cable, etc.	1 комп.
Программное обеспечение NC-studio 8 (лямда)	1 комп.
Начальный комплект фрез	1 комп.
Аспирационная установка	1 шт.
Набор приспособлений для прижима заготовки	1 комп.
ЗИП	1 комп.

Особенности конструкции

Cварная жесткая станина

Станина из толстолистового уголка и профилей прямоугольного сечения, прошедшие специальную термическую обработку отжигом, обеспечивают высокую жесткость конструкции, а также долговечность эксплуатации станка без потери точностных параметров. За счет отсутствия вибрации достигается высокая точность обработки

Вакуумный стол

Позволяет быстро и неподвижно установить заготовку на рабочий стол за счет мощной вакуумной станции. Это позволяет экономить время на установку. Также заготовку на стол можно крепить механически при помощи струбцин, для этого на столе есть Т-образный профиль.

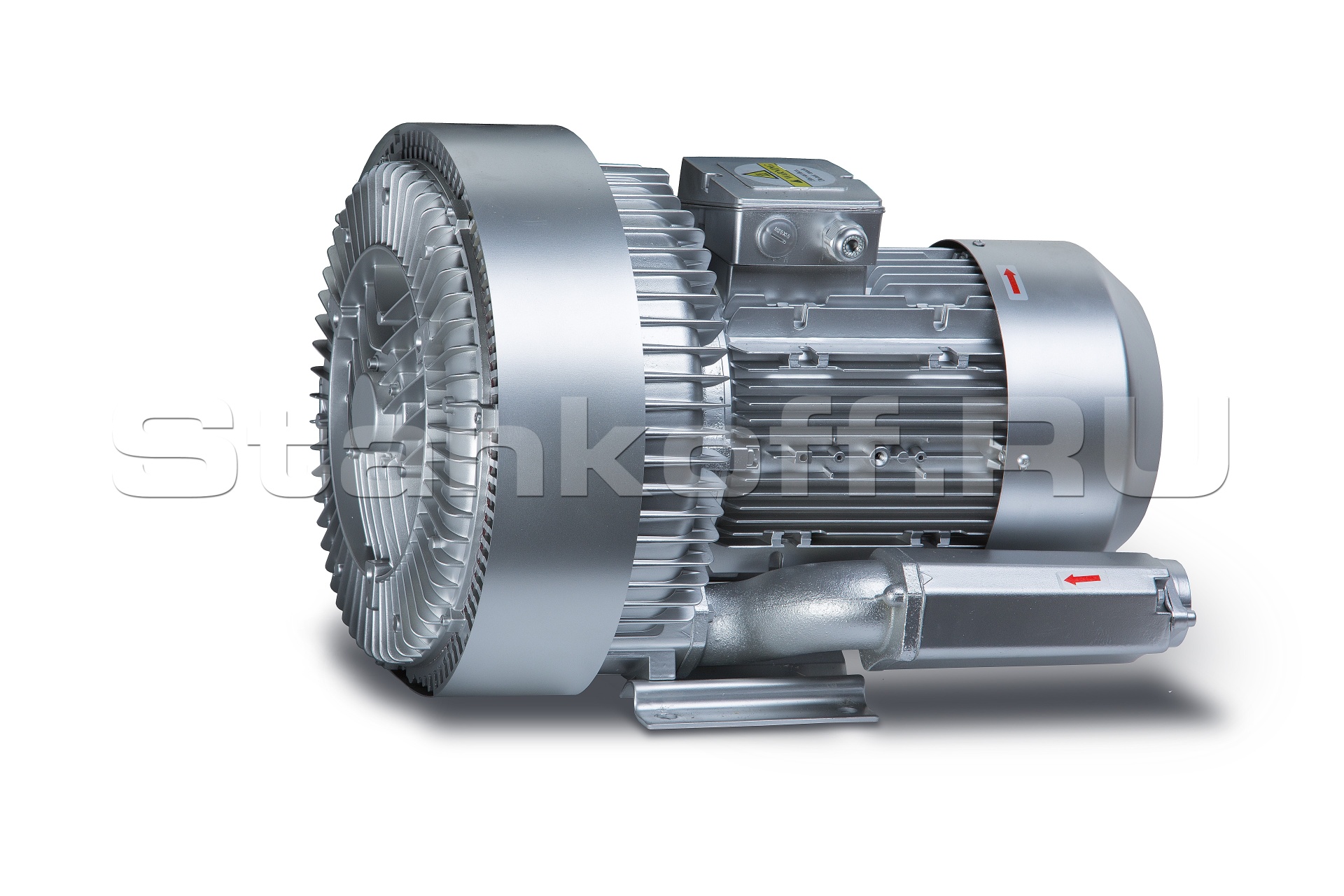

Двухконтурный вакуумный насос 5,5 кВт

Воздушно вихревой насос 2х контурный
обеспечивает надежную фиксацию деталей, быстроту замены загатовак и долгий срок службы рабочего стола.

Высокоточные направляющие

ВЫСОКОТОЧНЫЕ НАПРАВЛЯЮЩИЕ.
Линейные направляющие (Тайвань) повышенной твердости, обеспечивают высокую точность перемещения по осям X, Y и Z. Достигается высокая точность обработки и долговечность работы станка без потери точностных параметров.

Сервогибриды Leadshine

Установленные на каждом узле для перемещения по осям X, Y и Z, обеспечивают высокоточное позиционирование шпинделя в соответствии с заданной программой при высокой скорости перемещения. Данные серводвигатели хорошо зарекомендовали себя высокой степенью надежности.

Планетарные редукторы по всем осям

Изменение конструкции узла передачи крутящего момента с ременной передачи на планетарные редукторы позволили значительно улучшить показатели оборудования, а именно:
- реализовать большие удельные мощности при обеспечении высокой нагрузочной способности и минимальных габаритах привода;
- получить гораздо более высокий КПД;
- облегчить конструкцию, т.к. данные редукторы вдвое компактней и в три раза легче редукторов других типов, имеющих аналогичные характеристики;
- уменьшить время на техническое обслуживание оборудования, т.к. данные редукторы не требуют

Косозубая рейка

Передача по осям X и Y станка осуществляется косозубой зубчатой рейкой. За счет применения косозубой рейки увеличивается сцепление в паре рейка-шестерня, что дает увеличение точности при работе станка. Косая рейка имеет также и скоростные преимущества перед рейкой прямой, увеличивая скорость холостого перемещения до 40 м/мин.

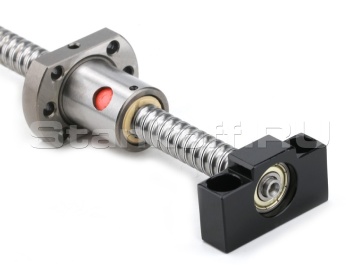

Высокопрецизионная винтовая пара

Исключен люфт а также обеспечивается высокоточное перемещение шпинделя по оси Z сечение 40

Прямая передача

По оси Z установлена прямая передача через муфту

Высокоскоростной шпиндель 9 кВт HQD

За счет высокой частоты вращения до 24 000 об/мин осуществляет обработку деталей из древесины, пластика, акрилового стекла для изготовления рекламы и сувенирной продукции. Охлаждение принудительное от вентилятора установленного на валу шпинделя. Шпиндель с автоматической сменой инструмента.

Линейный магазин автоматической смены инструмента

Система автоматической смены инструмента с линейным магазином на 8 патронов. Повышает скорость обработки, отсутствие человеческого фактора. Данная система, в отличии от барабанной системы смены инструмента, имеет более простую конструкцию, что обеспечивает высокую степень надежности.

Система автоматической смазки

Позволяет обеспечить смазку направляющих по всем осям, при этом количество смазочного материала четко дозировано и расходуется в минимальном количестве.

Отдельно стоящий электрошкаф

Электронный блок управления с комплектующими ведущих мировых производителей скомпонована в отдельный блок, изолированный от вибраций, перегрева и других внешних воздействий

Датчик измерения длины инструмента и высоты заготовки

Осуществляет автоматический контроль длины инструмента и позволяет, начиная работу, быстро ввести данные о поверхности стола (Z=0) и о высоте материала. Обеспечивает быстрый ввод параметров, защиту поверхности стола, что повышает производительность станка и уровень безопасной работы.

Система управления NC STUDIO 8 (Лямда)

Самая доступная и надежная систем управления «NC STUDIO». Полная поддержка 3D-обработки, функция «LookAhead», возможность редактировать и создавать программы непосредственно у станка, простой и понятный графический интерфейс системы обеспечивают высокую производительность и качество получаемой продукции, малое время настройки и легкость в управлении.

Инвертор DELTA 11кВт

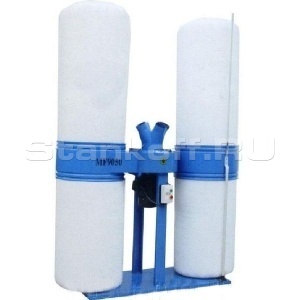

Аспирационная установка

Пылеулавливающий агрегат производительностью входит в комплектацию станка вместе с воздуховодами, штангодержателем и аспирационным кожухом на шпиндель. Позволяет эффективно удалять стружку и пыль из зоны обработки.

Страна изготовления: Китай

Рабочая зона (XYZ)	1300х2500х300 мм
Высота координаты Z	350 мм
Направляющие X, Y, Z	линейные
Механизм привода X, Y	серво-гибридные моторы
Механизм привода Z	шарико-винтовая передача
Мощность двигателя привода X,Y, Z	0,45 кВт 4 шт.
Шпиндель (установленный):	9 кВт, воздушное охлаждение
Частота вращения шпинделя	6000-24000 об/мин
Диаметр цанги	ER32
Магазин для инструмента	линейный тип, 8 мест
Макс. скорость перемещения (холостой ход)	до 40 м/мин
Макс. скорость гравировки	до 20 м/мин
Макс. скорость фрезерования	до 20 м/мин
Система управления – тип С ЧПУ	NC Studio
Команды управляющих программ	G code
Напряжение питания	380 В
Потребляемая мощность	17 кВт
Габариты станка	2000х3050х1600 мм
Масса станка	1500 кг
