Токарный станок с наклонной станиной KTB68

Наличие уточняйте

Сервис: помощь и пусконаладка
Гарантия: до 24 месяцев
Лизинг: от 8%, до 7 лет, 0-10% первый взнос
Нужна консультация?

Ильнур Сафин

Хотите мы Вам перезвоним? Да

Токарные станки серии KTB с направляющими скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов. Увеличенное количество позиций в револьверной головке позволяет производить обработку с большим количеством технологических операций различным режущим инструментом, который меняется автоматически. Опционально, токарные станки KTB оснащаются револьверными головками с приводным инструментом и шпинделем с осью С для сверления радиальных отверстий и возможности фрезерования.

Преимущества

  • Высокие показатели по точности, повторяемости и производительности;
  • Массивная цельнолитая наклонная станина обеспечивает лучшую устойчивость, жесткость, гашение вибраций. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок;
  • Направляющие скольжения обладают большой жесткостью, применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов. Комплектующие мировых лидеров: подшипники NSK (Япония), гидравлика и патроны AutoStrong (Тайвань), направляющие HIWIN или THK;
  • Промышленная система ЧПУ Fanuc (Япония) самая распространённая в России, более проста в использовании, легко найти операторов.

Конструктивные особенности:


Станина

Цельнолитая наклонная станина отлита из чугуна. Угол наклона станины 45°. Такая конструкция станины обеспечивает лучшую устойчивость, повышенную жесткость, гашение вибраций и точность при обработке. Также наклонная станина занимает меньшую площадь, что позволяет легко удалять стружку и очищать станок.

Система ЧПУ Fanuc (Япония)

Промышленная система ЧПУ самая распространённая в России, более проста в использовании, легко найти операторов. Сервис по всей России, запасные части в наличии на складах.

Револьверная головка

В стандартной комплектации на станке установлена 12-ти позиционная револьверная головка. Поворот револьверной головки осуществляется в обе стороны для более быстрой смены инструмента. Время смены инструмента 0,3 с. Опционально устанавливается 12-ти позиционная револьверная инструментальная головка типа VDI с приводным инструментом фирмы SAUTER, DUPLOMATIC или BARUFFALDI.

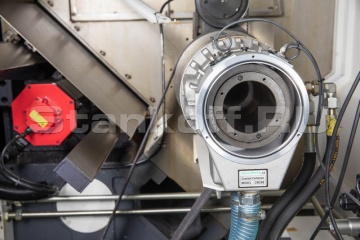

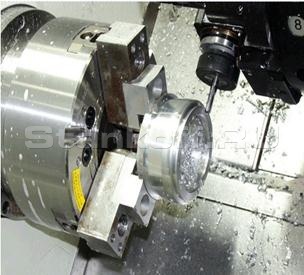

Гидравлический патрон

Гидравлический патрон AutoStrong (Тайвань), применяется для зажатия заготовки в процессе обработки.

Направляющие скольжения

Применяются при тяжелых режимах обработки с большими припусками и для труднообрабатываемых материалов (чугун, закаленная сталь, титан и др.).

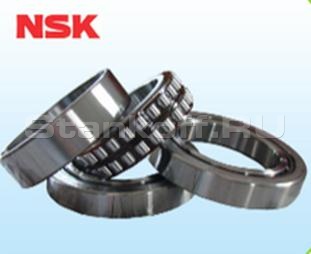

Подшипники шпинделя

Высокоточный триплекс радиально-упорных шарикоподшипников NSK (3 в одном комплекте) используется в качестве переднего подшипника шпинделя, который должен нести радиальное и осевое усилие. Высокоточный дуплекс радиальных шарикоподшипников NSK (2 в одном комплекте) используется для заднего подшипника шпинделя в качестве вспомогательного подшипника. Благодаря правильной предварительной нагрузке на обоих подшипниках, шпиндель обладает высокой жесткостью и точностью.

ШВП

На станке установлены высокоточные ШВП с предварительным натягом, отвечающие классу точности С3. К каждой гайке ШВП подведена трубка импульсной смазки.


Усиленная конструкция шпинделя

Усиленный жесткий шпиндель установлен на двойных роликовых и радиально-упорных подшипниках увеличенного диаметра фирмы NSK (Япония), что обеспечивает повышенную осевую и радиальную жесткость.

Маховик

Маховик


Привод по оси Х

Привод по оси Х


Привода FANUC

Привода FANUC


Теплообменник Электрошкафа

Теплообменник Электрошкафа


Транспортёр удаления стружки


Шпиндельный узел


Стандартная комплектация:

  • Система ЧПУ FANUC;
  • Гидравлическая револьверная головка на 12 позиций;
  • Гидравлическая пиноль задней бабки;
  • Бесступенчатое регулирование скорости вращения шпинделя;
  • Гидравлический 3-х кулачковый патрон;
  • Педаль зажима/разжима патрона;
  • Транспортер для удаления стружки;
  • Кабинетная защита зоны резания;
  • Освещение рабочей зоны;
  • Система подачи СОЖ;
  • Теплообменник электрошкафа;
  • Автоматическая система смазки;
  • Инструмент для обслуживания станка;
  • Документация на русском языке.
Макс. устанавливаемый диаметр над станиной, мм630
Макс. диаметр точения над револьверной головкой, мм440
Макс. диаметр обработки , мм680
Макс. длина обработки, мм1000/1500/2000/3000
Макс. диаметр прутка, мм80
Тип направляющихСкольжения
Угол наклона станины, град45
По оси X, мм375
По оси Z, мм1030, 1530, 2030, 3030
Быстрые перемещения по осям X / Z, м/мин12/12
Скорость подачи, мм/мин0-5000
Торец шпинделяA2-11
Частота вращения шпинделя, об/мин20-2000
Диаметр отверстия шпинделя, мм100
Размер патрона, дюйм15
Мощность главного привода, кВт18,5/22
Количество инструмента, шт12
Время смены инструмента, c0,3 / 1,85
Точность позиционирования, мм±0,004
Повторяемость, мм±0,002
Диаметр пиноли задней бабки, мм160
Конус пиноли задней бабкиМорзе 5
Ход пиноли задней бабки, мм180
Длина, мм5930
Ширина, мм2120
Высота, мм2150
