Современный пятиосевой станок для резки труб из нержавеющей, углеродистой, марганцевой стали, латуни, алюминия и т.д.
Пятиосевой оптоволоконный труборез HS-TP65S был создан специально для 3D-раскроя
труб и профилей длиной до 6,5 м. Благодаря высокой
точности обработки ±0.03 мм, скорости 120 м/мин и наличию пятиосевой головы станок
выполняет раскрой под углом с высокой скоростью и зеркальным качеством реза.
Зажимное устройство с автоматическим центрированием подстраивается под любую
геометрию трубы.
Опция «Наклонный рез» с поворотной головой выполняет точные резы профильных труб под углом до 45° в диапазоне сечения от 12 до 254 мм. Современная система сенсорных датчиков контролирует непрерывность процесса и полностью может обеспечивать автоматизированный режим производственного процесса 24 часа в сутки. С точки зрения окупаемости данная серия - оптимально решение для крупносерийных компаний с высокими запросами обработки профильных труб.
HS-TP65 позволяет обрабатывать различные трубы от обычных круглых труб до квадратных, прямоугольных и двутавров.
Автоматическая система включает в себя систему загрузки и разгрузки, и управляется системой числового управления и легко соединяется с труборезным станком. Для достижения полной загрузки трубочного пучка система управления выполняет интеллектуальный набор материала трубы,автоматизирует процесс транспортировки, экономит трудозатраты, повышает эффективность работы труборезного станка.
экономия энергии и экологичность. Коэффициент фотоэлектрического преобразования составляет 25% — 30%. Расход электроэнергии составляет 20%—30% от общего расхода станка с СО2 лазерами. Волоконная линия передачи не требует отражающей линзы, тем самым снижая расходы на техобслуживание и текущий ремонт;
в соответствии с современными требованиями эргономики. Компактная конструкция, легко адаптируемая к производственным требованиям. Все установки спроектированы с помощью CAD, CAM и CAE – это технологии, состоящие в использовании компьютерных систем для анализа геометрии, моделирования и изучения поведения продукта для усовершенствования и оптимизации его конструкции;
для чертежей резки с автоматически регулируемой скоростью подачи и выходной мощностью для каждого изготавливаемого с помощью ЧПУ изделия;
высокая скорость резки, качественный рез, быстрая перенастройка на различные толщины;
простая и безопасная система смены сопел с сохранением центрирования луча, быстрая замена защитного стекла, автоматический контроль высоты резки, система аварийного оповещения;
| Режущая головка 3D | LT (США) |
| Зубчатая передача «шестерня-рейка» | YYC (Тайвань) |
| Высокоточные направляющие | Hiwin (Тайвань) |
| Серводвигатели | Sanyo Denki / Rexroth / Panasonic (Япония, Германия) |
| Редуктор | Shimpo (Япония) |
| Источник излучения | IPG |
| Система управления |
PA system (Германия) |
| Водяное охлаждение - чиллер | Tongfei (Китай) |
| Контроль газа | Parker (США) |
| Электрические компоненты | Schneider (Франция) |
| Вентилятор | |
| Стабилизатор |
Автоматическая система загрузки и выгрузки труб
Автоматическая система включает в себя систему загрузки и разгрузки, и управляется системой числового управления и легко соединяется с труборезным станком. Для достижения полной загрузки трубочного пучка система управления выполняет интеллектуальный набор материала трубы,автоматизирует процесс транспортировки, экономит трудозатраты, повышает эффективность работы труборезного станка.

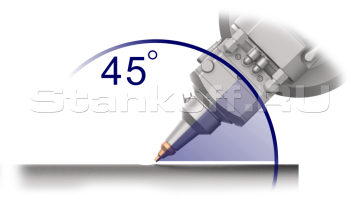

Немецкая режущая головка 3D 5-осевая
Режущая головка поставляется исключительно в 3D исполнении, которое позволяет производить и резку под углом. Найдет применение, например, при подготовке материала для последующей сварки. Благодаря автоматической подаче материала станок достигает максимально возможной эффективности и является отличным выбором для производства больших серий продуктов.
Цифровые интеллектуальные патроны
Станок TP65S, оснащенный цифровыми интеллектуальными пневматическими патронами, регулирующими положение трубы в полностью автоматическом режиме, без необходимости ручной регулировки. Интеллектуальная система легко идентифицирует и удерживает различные типы труб. Патрон оснащен профессиональной системой обратной связи, которая регулирует давление в соответствии с различными диаметрами и толщинами труб и обнаруживает аварийные сигналы в режиме реального времени, что делает производство эффективным и безопасным.

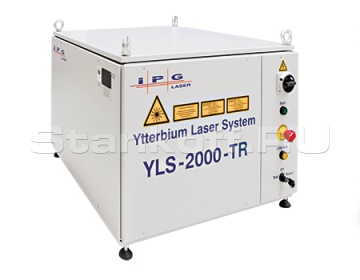

Лазерный источник IPG
IPG Photonics – передовой производитель, флагман в области оптоволокна. IPG использует ряд инновационных технологий, которые делают продукцию максимально эффективной и надежной. Одна из последних технологий корпорации – применение одиночного излучателя. При этом срок его эксплуатации превышает 100 000 часов. Такое оборудование рассчитано на постоянное пользование им в высокоскоростных режимах и сильные нагрузки.
Автоматическая система поддержки трубы
Система поддержки труб разработана для облегчения и улучшения работы с длинными и тяжелыми трубами. Подходит для труб диаметром 12-254 мм. Вращается на 360 градусов. Автоматическое перемещение вверх-вниз в зависимости от размера обрабатываемых труб контролируется компьютером.
Серводвигатели Sanyo Denki / Rexroth / Panasonic
Высокая амортизация, хорошая ригидность, могут выдерживать высокие скорости и ускорение. Преимуществом перед остальными приводами переменного и постоянного тока является возможность динамичного управления скоростью вала и его положением. Способны поддерживать номинальный момент в довольно широком диапазоне скоростей. Чем выше мощность сервоприводов, тем короче срок окупаемости станка, так как от данной мощности зависит производительность станка.
Редуктор Shimpo
Применение планетарных редукторов SHIMPO позволило:
Зубчатые передачи YYC
YYC специализируется на производстве высокоточных зубчатых реек и шестерней. Продукцию YYC по всему миру уже много десятилетий. Стабильно высокое качество и постоянная работа над совершенствованием технологий производства, делают компанию YYC одним из лидеров по поставке зубчатых передач во всем мире. Изготовлены из стали марки 45C. Покрытие - химическое оксидирование.

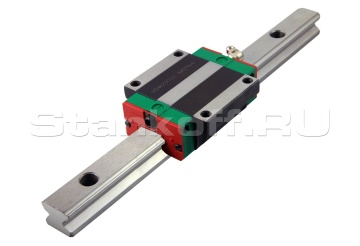

Высокоточные направляющие Hiwin
Перемещение лазерной головки осуществляется по линейным направляющим Hiwin (Тайвань). Направляющие производства Hiwin отвечают всем международным и европейским стандартам и производится с непрерывным контролем качества. Линейные направляющие Hiwin имеют следующие выдающиеся особенности: плавный ход, высокая точность и надежность, большая грузоподъемность, уплотненные каретки, низкое трение, низкий уровень шума, легкость установки.
Система управления
Станок HS-TР65 управляется системой РА немецкой компании Power Automation. Входные данные загружаются в 3D формате IGES, для подготовки данных мы рекомендуем использовать программу Solidworks. После загрузки входных данных оператор выбирает из базы данных материалов тип материала и толщину стенок обрабатываемого профиля и, при необходимости, определяет очередность выжигания отдельных отверстий или отрезков. На этом основная обработка заканчивается. Программа РА также предлагает широкий спектр продвинутых функций для оптимизации процесса резки и минимизации расхода материалов. Расширенная связь с лазерной режущей головкой позволяет полностью автоматизировать целую серию процессов, которые у более простой версии HS-B60 выполняются вручную: автоматическое центрирование материала, контроль прожига или переменное управление скоростью и давлением газа в утолщенных углах профиля. Замена материала и сам процесс резки производится таким образом заметно эффективнее и автоматическая работа снижает требования к техническим знаниям обслуживающего персонала.
Нестинг SigmaTube
Свободное считывание большого количества данных и поддержка сложной обработки графики для удовлетворения различных требований клиентов.
Дистанционный пульт управления
Позволяет оператору выполнять наиболее востребованные действия, не подходя к ЧПУ. Запуск/остановка программ, обратный ход, увеличение/уменьшение фокусного расстояния, изменение скорости подачи. Позволяет сократить время позиционирования режущей головы на 30%. Дает возможность контролировать раскрой и оперативно реагировать при необходимости.
Автоматическая система смазки
Все подвижные механизмы станка закрыты защитными кожухами для предотвращения попадания крупно и мелкодисперсной металлической пыли. Для удобства эксплуатации лазерный комплекс оснащён централизованной системой автоматической смазки. Система подаёт смазывающую жидкость в подвижные элементы с заданным давлением и интервалом.
Водяной чиллер TongFei
• Система охлаждения с двойным фреоновым контуром, обеспечивает постоянное поддержание оптимально-рабочей температуры иттербиевого источника и режущей головы в заданном эксплуатационном диапазоне.
Вытяжной вентилятор
Вытяжной вентилятор используется для удаления газов горения. Для подключения вентилятора необходимо предусмотреть удаленное выключение. Если в помещении предусмотрена система очистки воздуха, можно подключить вентилятор к этой системе.| Название | Расход, шт./месяц | Срок службы, моточасы |
| Сопло | 1-2 | 500 |
| Защитное стекло | 2 | 500 |
| Фокусирующая линза | 0,1 | 1500-2000 |
| Материал | Толщина | Диаметр сопла |
| Углеродистая сталь | 1 - 6 мм | 1,4 мм |
| 6 - 10 мм | 2 мм | |
| Нержавеющая сталь | 1 - 3 мм | 1,5 мм |
| 3 - 4 мм | 2 мм | |
| 5 - 6 мм | 2,5 мм |
| Круглые трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ120 | φ120-φ220 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 3 мм | 4 мм | 3 мм | 6 мм | 4 мм |
| 1500 Вт | 4 мм | 4 мм | 6 мм | 4 мм | 8 мм | 4 мм |
| 2000 Вт | 8 мм | 6 мм | 12 мм | 6 мм | ||
| 3000 Вт | 10 мм | 8 мм | 12 мм | 6 мм | ||
| 4000 Вт | 12 мм | 10 мм | 14 мм | 10 мм | ||
| Профильные трубы | ||||||
| Диаметр труб | φ20-φ50 | φ50-φ100 | φ100-φ150 | |||
| Мощность источника | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь | Черная сталь | Нержавеющая сталь |
| 1000 Вт | 3 мм | 2 мм | 3 мм | 2 мм | 6 мм | 3 мм |
| 1500 Вт | 4 мм | 3 мм | 4 мм | 3 мм | 8 мм | 4 мм |
| 2000 Вт | 6 мм | 4 мм | 12 мм | 4 мм | ||
| 3000 Вт | 8 мм | 4 мм | 12 мм | 6 мм | ||
| 4000 Вт | 10 мм | 6 мм | 14 мм | 6 мм | ||
| Тип газа | Качество | Чистота газа,% | Содерж-е азота и аргона(N2 +Ar),‰ | Содерж-е воды (H2O),‰ |
| Кислород O2 | 3,5 | ≥99,95 | ≤500 | ≤5 |
| Тип газа | Качество | Чистота газа,% | Содерж-е кислорода(O2),‰ | Содерж-е воды (H2O),‰ |
| Азот N2 | 4,5 | ≥99,995 | ≤10 | ≤5 |
| Азот N2 | 5 | ≥99,999 | ≤3 | ≤5 |
| Электричество | Напряжение тока: 380V Частота: 50 Гц Стабильность напряжения + 5% Регулирование напряжения: <2% |
| Вспомогательный газ | Очищенный сухой сжатый воздух: Кислород (O2) особой чистоты и Азот (N2) чистотой не менее 99,9% |
| Прибор для сжатия воздуха | Давление 14 бар Объем 1 м³ |
| Температура | Диапазон температур в пределах 15-35°C. Компоненты системы не должны подвергаться воздействию прямых солнечных лучей. В случае тропических климатических условий или если температура на рабочем месте поднимается выше 35°С, рекомендуется размещать оборудование в помещении с кондиционером. |
| Влажность | Температура точки росы воздуха должна быть менее 10° для предотвращения процессов конденсации в охлажденных частях машины. |
| Фундамент | Фундамент для станка должен быть ровным и без вибраций |
| Листовой металл | Однородный, ровный и чистый |
Производитель: HSG
Родина бренда: Китай
| Лазерный источник | |
| Мощность лазера, Вт | 3000 |
| Источник излучения | IPG |
| Длина волн, Нм | 1080 |
| Параметры обработки | |
| Толщина резки (нерж. сталь), мм | 8 |
| Толщина резки (углерод. сталь), мм | 12 |
| Минимальный диаметр круглых труб, мм | 20 |
| Максимальный диаметр круглых труб, мм | 254 |
| Минимальные стороны обработки квадрата, мм | 12 |
| Максимальные стороны обработки квадрата, мм | 200 |
| Максимальная длина заготовки (трубы), мм | 6500 |
| Зона погрузки | |
| Максимальный вес трубы, кг | 200 |
| Исполнение | |
| Тип патрона | Пневматические |
| Угол наклона головы, ° | ±45 |
| Скоростные характеристики | |
| Ускорение, G | 1,2 |
| Точность позиционирования (X, Y, Z), мм | ±0,03 |
| Точность повторного позиционирования (X,Y,Z), мм | ±0,03 |
| Электропитание | |
| Напряжение, В | 380 |
| Частота напряжения, Гц | 50 |
| Потребляемая мощность, кВт | 40 |
| Габаритные параметры | |
| Длина станка, мм | 12000 |
| Ширина станка, мм | 4500 |
| Высота станка, мм | 2800 |
| Вес нетто, кг | 15000 |
